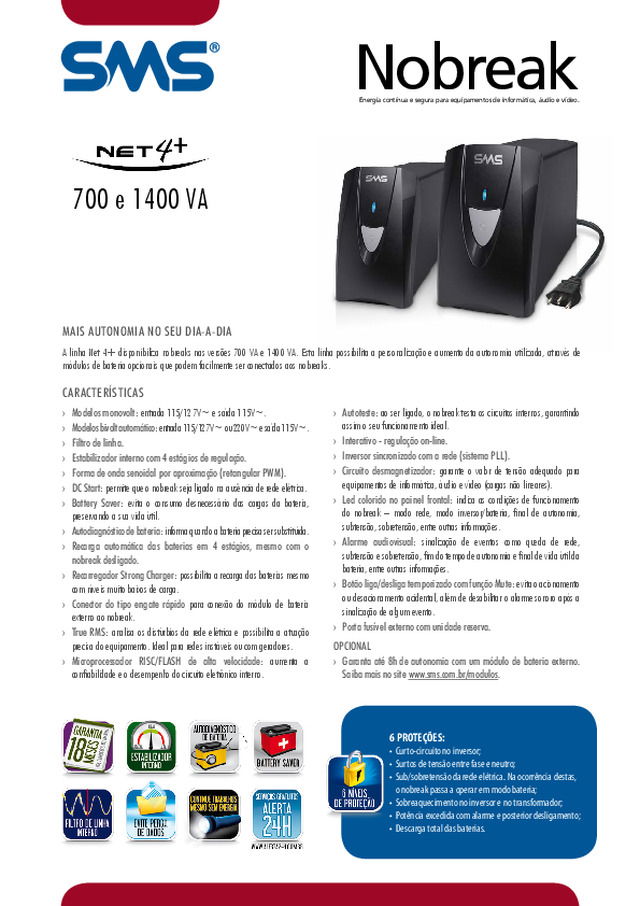

Net 4+

Nobreak Energia contínua e segura para equipamentos de informática, áudio e vídeo. 6 PROTEÇÕES: •  Curto-circuito no inversor;•  Surtos de tensão entre fase e neutro;•  Sub/sobretensão da rede elétrica. Na ocorrência destas, o nobreak passa a operar em modo bateria; •  Sobreaquecimento no inversor e no transformador;•  Potência excedida com alarme e posterior desligamento;•  Descarga total das baterias. 700 e 1400 VA MAIS AUTONOMIA NO SEU DIA-A-DIA A linha Net 4+ disponibiliza nobreaks nas versões 700 VA e 1400 VA. Esta linha possibilita a personalização e aumento da autonomia utilizada, através de módulos de bateria opcionais que podem facilmente ser conectados aos nobreaks. CARACTERÍSTICAS ›  Modelos monovolt: entrada 115/127V~ e saída 115V~.›  Modelos bivolt automático: entrada 115/127V~ ou 220V~ e saída 115V~.›  Filtro de linha.›  Estabilizador interno com 4 estágios de regulação.›  Forma de onda senoidal por aproximação (retangular PWM).›  DC Start: permite que o nobreak seja ligado na ausência de rede elétrica.›  Battery Saver: evita o consumo desnecessário das cargas da bateria,  preservando a sua vida útil.  ›  Autodiagnóstico de bateria: informa quando a bateria precisa ser substituída.›  Recarga automática das baterias em 4 estágios, mesmo com o  nobreak desligado. ›  Recarregador Strong Charger: possibilita a recarga das baterias mesmo  com níveis muito baixos de carga. ›  Conector do tipo engate rápido para conexão do módulo de bateria  externo ao nobreak. ›  True RMS: analisa os distúrbios da rede elétrica e possibilita a atuação  precisa do equipamento. Ideal para redes instáveis ou com geradores. › Microprocessador RISC/FLASH de alta velocidade: aumenta a  confiabilidade e o desempenho do circuito eletrônico interno. › Autoteste: ao ser ligado, o nobreak testa os circuitos internos, garantindo  assim o seu funcionamento ideal. ›  Interativo - regulação on-line.›  Inversor sincronizado com a rede (sistema PLL).›  Circuito desmagnetizador: garante o valor de tensão adequado para  equipamentos de informática, áudio e vídeo (cargas não lineares). ›  Led colorido no painel frontal: indica as condições de funcionamento  do nobreak – modo rede, modo inversor/bateria, final de autonomia, subtensão, sobretensão, entre outras informações. › Alarme audiovisual: sinalização de eventos como queda de rede,  subtensão e sobretensão, fim do tempo de autonomia e final de vida útil da bateria, entre outras informações. ›  Botão liga/desliga temporizado com função Mute: evita o acionamento  ou desacionamento acidental, além de desabilitar o alarme sonoro após a sinalização de algum evento. ›  Porta fusível externo com unidade reserva.OPCIONAL›  Garanta até 8h de autonomia com um módulo de bateria externo.  Saiba mais no site www.sms.com.br/modulos.

Net 4+ μSM 700 Bi μSM 1400S 115V μSM 1400 Bi Características de entrada Tensão nominal [V~] Bivolt automático 115/127/220 115/127 Bivolt automático 115/127/220 Variação máxima de tensão para regulação de +6% -10% [V~] 89 a 138 (rede 115V) 175 a 254 (rede 220V) 89 a 138 89 a 138 (rede 115V) 175 a 254 (rede 220V) Variação máxima de tensão em modo rede [V~] 89 a 143 (rede 115V) 175 a 264 (rede 220V) 89 a 143 89 a 143 (rede 115V) 175 a 264 (rede 220V) Frequência de rede [1] [Hz] 60 ± 4 Plugue do cabo de força Padrão NBR 14136 Características de saída Potência máxima [VA] 700 1400 Fator de potência 0,7 Tensão nominal [V~] 115 Regulação ± 5% (para operação bateria) [2] + 6% - 10% (para operação rede) Frequência 60Hz ± 1% (para operação bateria) Forma de onda do inversor Senoidal por aproximação (retangular PWM - controle de largura e amplitude) Número de tomadas 4 tomadas padrão NBR 14136 5 tomadas Padrão NBR 14136 Características gerais Rendimento 95% (para operação rede) e 85% (para operação bateria) Bateria interna 1 bateria 12Vdc/7Ah 2 baterias 12Vdc/7Ah Acionamento do inversor 0,8 ms Peso líquidoPeso bruto [kg] 8,38,9 12,513,3 13,214,0 Dimensões AlturaLarguraProfundidade [mm] 175 106,5 415 210135416 Comprimento do cabo de força do nobreak [mm] 1400 ± 50 Comprimento do cabo de força do Extension Cord [mm] — 950 ± 50 Proteção contra surtos de tensão:Máxima energia de surto [3] Máxima corrente de pico 8/20μsTensão de operação [J] [A] [V~] 276 4500 175 [1] Modelos 50Hz somente sob consulta • [2] Utilize um multímetro TRUE RMS para medir a tensão de saída • [3] De acordo com a ANSI C62.41 categoria A. CONFIGURAÇÃO TÍPICA (EQUIPAMENTOS DE INFORMÁTICA) Consumo Máximo VA [1] A Impressora jato de tinta 50 B PC (onboard) + monitor LCD 15” 200 C PC (onboard) + monitor LCD 17” 230 D PC (onboard) + monitor CRT 17”ou 19” 300 E PC (offboard) + monitor LCD 17” 350 F PC (offboard) + monitor CRT 17”ou 19” 400 TEMPO DE AUTONOMIA [2] Configuração Típica  μSM 700 (1 bateria 12Vdc x 7Ah) μSM1400 (2 baterias 12Vdc x 7Ah) B+A 30 min 1h05 min C+A 25 min 50 min D+A 15 min 45 min E+A 8 min 40 min 2C+A − 37 min 3B+A − 8 min [1]  Consumo máximo é a potência que os equipamentos ligados ao nobreak podem atingir, considerando-se regime não contínuo de operação. [2]  O tempo de autonomia varia significativamente de acordo com as condições de uso da bateria, do número de ciclos de carga e descarga, da temperatura ambiente, bem como da potência média dos equipamentos ligados ao nobreak. As informações contidas neste catálogo poderão sofrer alterações sem aviso prévio. Imagens meramente ilustrativas. Jan/2013. ET 0027284-01. CA TAL26000. Conector para bateria externa Porta-fusível externo (com unidade reserva) Cabo de força (entrada de rede) com plugue padrão NBR14136 Modelo 1400 VA Tomadas de saída  Padrão NBR 14136 Ventilador Botão para ativar e desativar a função Battery Saver 700 e 1400 VA EXCLUSIVO NO MODELO 1400VA: ACOMPANHA EXTENSION CORD 4 tomadas de saída adicionais que  facilitam a conexão de equipamentos. Nobreak
