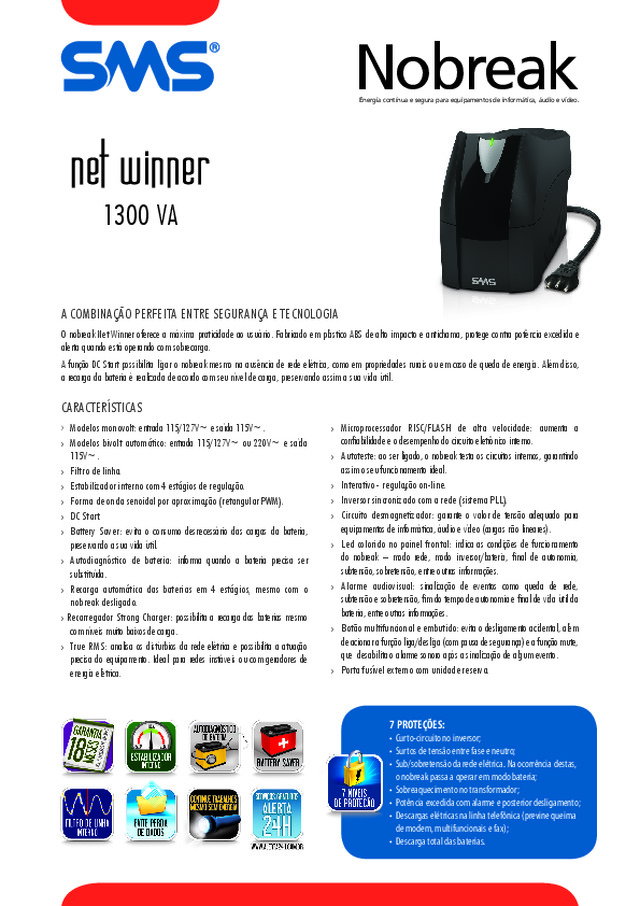

Net Winner 1300

Nobreak Energia contínua e segura para equipamentos de informática, áudio e vídeo. 7 PROTEÇÕES: Curto-circuito no inversor; • Surtos de tensão entre fase e neutro; • Sub/sobretensão da rede elétrica. Na ocorrência destas,  • o nobreak passa a operar em modo bateria;Sobreaquecimento no transformador; • Potência excedida com alarme e posterior desligamento; • Descargas elétricas na linha telefônica (previne queima  • de modem, multifuncionais e fax);Descarga total das baterias. • A COMBINAÇÃO PERFEITA ENTRE SEGURANÇA E TECNOLOGIA O nobreak Net Winner oferece a máxima praticidade ao usuário. Fabricado em plástico ABS de alto impacto e antichama, protege contra potência excedida e alerta quando está operando com sobrecarga.A função DC Start possibilita ligar o nobreak mesmo na ausência de rede elétrica, como em propriedades rurais ou em caso de queda de energia. Além disso,            a recarga da bateria é realizada de acordo com seu nível de carga, preservando assim a sua vida útil. CARACTERÍSTICAS ›  Modelos monovolt: entrada 115/127V~ e saída 115V~.›  Modelos bivolt automático: entrada 115/127V~ ou 220V~ e saída  115V~. ›  Filtro de linha.›  Estabilizador interno com 4 estágios de regulação.›  Forma de onda senoidal por aproximação (retangular PWM).›  DC Start.›  Battery  Saver:  evita  o  consumo  desnecessário  das  cargas  da  bateria,  preservando a sua vida útil. ›  Autodiagnóstico  de  bateria:  informa  quando  a  bateria  precisa  ser  substituída. ›  Recarga  automática  das  baterias  em  4  estágios,  mesmo  com  o  nobreak desligado. › Recarregador Strong Charger: possibilita a recarga das baterias mesmo  com níveis muito baixos de carga. ›  True RMS: analisa os distúrbios da rede elétrica e possibilita a atuação  precisa do equipamento. Ideal para redes instáveis ou com geradores de energia elétrica.  ›  Microprocessador  RISC/FLASH  de  alta  velocidade:  aumenta  a  confiabilidade e o desempenho do circuito eletrônico interno. ›  Autoteste: ao ser ligado, o nobreak testa os circuitos internos, garantindo  assim o seu funcionamento ideal. ›  Interativo - regulação on-line.›  Inversor sincronizado com a rede (sistema PLL).›  Circuito  desmagnetizador:  garante  o  valor  de  tensão  adequado  para  equipamentos de informática, áudio e vídeo (cargas não lineares). ›  Led colorido no painel frontal: indica as condições de funcionamento  do  nobreak  –  modo  rede,  modo  inversor/bateria,  final  de  autonomia, subtensão, sobretensão, entre outras informações. ›  Alarme  audiovisual:  sinalização  de  eventos  como  queda  de  rede,  subtensão e sobretensão, fim do tempo de autonomia e final de vida útil da bateria, entre outras informações. ›  Botão multifuncional e embutido: evita o desligamento acidental, além  de acionar a função liga/desliga (com pausa de segurança) e a função mute, que  desabilita o alarme sonoro após a sinalização de algum evento. ›  Porta fusível externo com unidade reserva. 1300 VA

CONFIGURAÇÃO TÍPICA (EQUIPAMENTOS DE INFORMÁTICA) Consumo Máximo VA [1] A Impressora jato de tinta 50 B PC (onboard) + monitor LCD 15” 200 C PC (onboard) + monitor LCD 17” 230 D PC (onboard) + monitor CRT 17”ou 19” 300 E PC (offboard) + monitor LCD 17” 350 F PC (offboard) + monitor CRT 17”ou 19” 400 TEMPO DE AUTONOMIA [2] Configuração Típica  1300 VA (2 baterias 12Vdc x 5Ah) C + A 40 min D 24 min E 12 min 2C + A 10 min [1]   Consumo máximo é a potência que os equipamentos ligados ao nobreak podem atingir, considerando-se regime não contínuo de operação. [2]   O tempo de autonomia varia significativamente de acordo com as condições de uso da bateria, do número de ciclos de carga e descarga,  da temperatura ambiente, bem como da potência média dos equipamentos ligados ao nobreak. As informações contidas neste catálogo poderão sofrer alterações sem aviso prévio. Imagens meramente ilustrativas. Mar/201 1. ET0027425-01. CA TAL23100. Porta-fusível externo (com unidade reserva) Cabo de força (entrada de rede) com plugue padrão NBR14136 Tomadas de saída  Padrão NBR 14136 Ventilador Protetor para  linha telefônica Botão para ativar e desativar a função Battery Saver ACOMPANHA EXTENSION CORD 4 tomadas de saída adicionais que  facilitam a conexão de equipamentos. Net Winner 1300S 1300Bi Carac terístic as de entrada Tensão nominal [V~] 115/127 Bivolt automático 115/127/220 Variação máxima de tensão em modo rede [V~] 88 a 141 88 a 141 (rede 115V) 170 a 262 (rede 220V) Frequência de rede [1] [Hz] 60 ± 4 Plugue do cabo de força Padrão NBR 14136 Carac terístic as de saída Potência máxima [VA] 1300 Fator de potência 0,5 Tensão nominal [V~] 115 Regulação ± 5% (para operação bateria) [2] + 6% - 10% (para operação rede) Frequência 60Hz ± 1% (para operação bateria) Forma de onda do inversor Senoidal por aproximação (retangular PWM - controle de largura e amplitude) Número de tomadas 5 tomadas padrão NBR 14136 Carac terístic as gerais Rendimento 95% (para operação rede) e 85% (para operação bateria) Bateria interna 2 baterias 12Vdc/5Ah Acionamento do inversor 0,8 ms Peso líquido (com bateria) [kg] 8,4 9,5 Dimensões A x L x P [mm] 195 x 130 x 372 Comprimento do cabo de força do nobreak [mm] 1500 ± 50 Comprimento do cabo de força do Extension Cord [mm] 1000 ± 50 Proteção contra surtos de tensão:Máxima energia de surto  [3] Máxima corrente de pico 8/20μsTensão de operação [J] [A] [V~] 276 4500 175 [1] Modelos 50Hz somente sob consulta. • [2] Utilize um multímetro TRUE RMS para medir a tensão de saída. • [3]  De acordo com ANSI C62.41 categoria A. 1300 VA Nobreak
