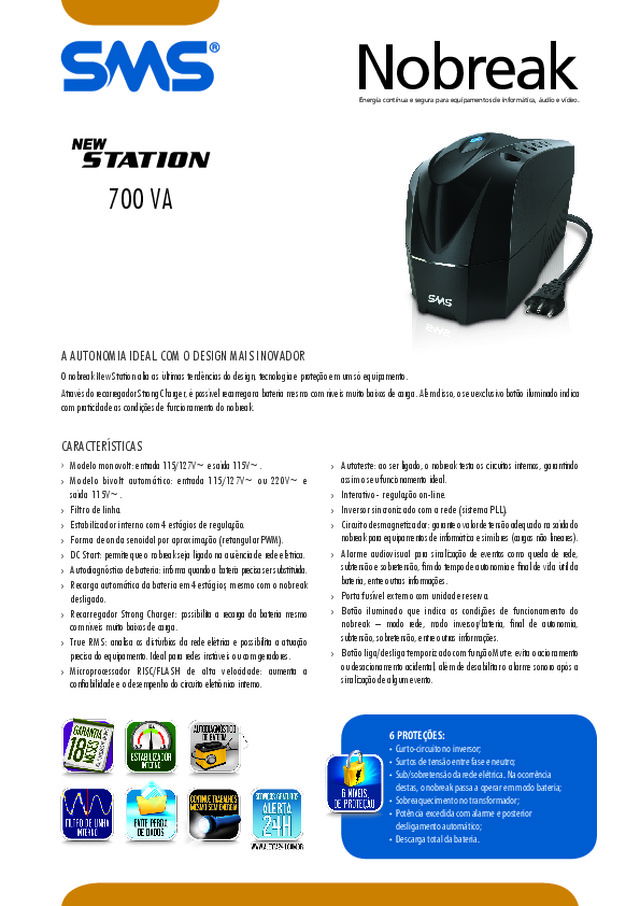

New Station

Nobreak Energia contínua e segura para equipamentos de informática, áudio e vídeo. 6 PROTEÇÕES: Curto-circuito no inversor; • Surtos de tensão entre fase e neutro; • Sub/sobretensão da rede elétrica. Na ocorrência  • destas, o nobreak passa a operar em modo bateria;Sobreaquecimento no transformador; • Potência excedida com alarme e posterior  • desligamento automático;Descarga total da bateria. • A AUTONOMIA IDEAL COM O DESIGN MAIS INOVADOR O nobreak New Station alia as últimas tendências do design, tecnologia e proteção em um só equipamento. Através do recarregador Strong Charger, é possível recarregar a bateria mesmo com níveis muito baixos de carga. Além disso, o seu exclusivo botão iluminado indica com praticidade as condições de funcionamento do nobreak. CARACTERÍSTICAS ›  Modelo monovolt: entrada 115/127V~ e saída 115V~.›  Modelo  bivolt  automático:  entrada  115/127V~  ou  220V~  e  saída 115V~. ›  Filtro de linha.›  Estabilizador interno com 4 estágios de regulação.›  Forma de onda senoidal por aproximação (retangular PWM).›  DC Start: permite que o nobreak seja ligado na ausência de rede elétrica.›  Autodiagnóstico de bateria: informa quando a bateria precisa ser substituída.›  Recarga automática da bateria em 4 estágios, mesmo com o nobreak  desligado. ›  Recarregador Strong Charger: possibilita a recarga da bateria mesmo  com níveis muito baixos de carga. ›  True RMS: analisa os distúrbios da rede elétrica e possibilita a atuação  precisa do equipamento. Ideal para redes instáveis ou com geradores.  ›  Microprocessador  RISC/FLASH  de  alta  velocidade:  aumenta  a  confiabilidade e o desempenho do circuito eletrônico interno. ›  Autoteste: ao ser ligado, o nobreak testa os circuitos internos, garantindo  assim o seu funcionamento ideal. ›  Interativo - regulação on-line.›  Inversor sincronizado com a rede (sistema PLL).›  Circuito desmagnetizador: garante o valor de tensão adequado na saída do  nobreak para equipamentos de informática e similares (cargas não lineares). ›  Alarme audiovisual para sinalização de eventos como queda de rede,  subtensão e sobretensão, fim do tempo de autonomia e final de vida útil da bateria, entre outras informações. ›  Porta fusível externo com unidade reserva.›  Botão  iluminado  que  indica  as  condições  de  funcionamento  do  nobreak  –  modo  rede,  modo  inversor/bateria,  final  de  autonomia, subtensão, sobretensão, entre outras informações. ›  Botão liga/desliga temporizado com função Mute: evita o acionamento  ou desacionamento acidental, além de desabilitar o alarme sonoro após a sinalização de algum evento. 700 VA

CONFIGURAÇÃO TÍPICA (EQUIPAMENTOS DE INFORMÁTICA) Consumo Máximo VA [1] A Impressora jato de tinta 50 B PC (onboard) + monitor LCD 15” 200 C PC (onboard) + monitor LCD 17” 230 D PC (onboard) + monitor CRT 17”ou 19” 300 E PC (offboard) + monitor LCD 17” 350 TEMPO DE AUTONOMIA [2] Configuração Típica  μST 700 (1 bateria 12Vdc x 7Ah) B + A 30 minutos C + A 25 minutos D + A 15 minutos E + A 08 minutos [1]   Consumo máximo é a potência que os equipamentos ligados ao nobreak podem atingir, considerando-se regime não contínuo de operação. [2]   O tempo de autonomia varia significativamente de acordo com as condições de uso da bateria, do número de ciclos de carga e descarga,  da temperatura ambiente, bem como da potência média dos equipamentos ligados ao nobreak. As informações contidas neste catálogo poderão sofrer alterações sem aviso prévio. Imagens meramente ilustrativas. Mar/201 1. ET0027915-00. CA TAL22900. Porta-fusível externo (com unidade reserva) Ventilador Cabo de força (entrada de rede) com plugue padrão NBR14136 Tomadas de saída  Padrão NBR 14136 700 VA New Station μST 700S 115V μST 700 Bi Características de entrada Tensão nominal [V~] 115 / 127 Bivolt automático 115 / 127 / 220 Variação máxima [V~] 89,5 a 141 89,5 a 141 (rede 115V) 175 a 262,5 (rede 220V) Frequência de rede [1] [Hz] 60 ± 5 Plugue do cabo de força Padrão NBR 14136 Características de saída Potência máxima [VA] 700 Fator de potência 0,5 Tensão nominal [V~] 115 Regulação ± 5% (para operação bateria) [2] + 6% - 10% (para operação rede) Frequência 60Hz ± 1% (para operação bateria) Forma de onda do inversor Senoidal por aproximação (retangular PWM - controle de largura e amplitude) Número de tomadas 5 tomadas padrão NBR14136 Características gerais Rendimento 95% (para operação rede) e 85% (para operação bateria) Bateria interna 1 bateria 12Vdc / 7Ah Acionamento do inversor 0,8 ms Peso líquidoPeso bruto [kg] 6,16,4 6,97,2 Dimensões AlturaLarguraProfundidade [mm] 158115324 Comprimento do cabo de força do nobreak [mm] 1400 ± 50 Proteção contra surtos de tensão:Máxima energia de surto  [3] Máxima corrente de pico 8/20μsTensão de operação [J] [A] [V~] 276 4500 175 [1] Modelos 50Hz somente sob consulta. • [2] Utilize um multímetro TRUE RMS para medir a tensão de saída. • [3]  De acordo com a ANSI C62.41 categoria A.
