OccuPlus

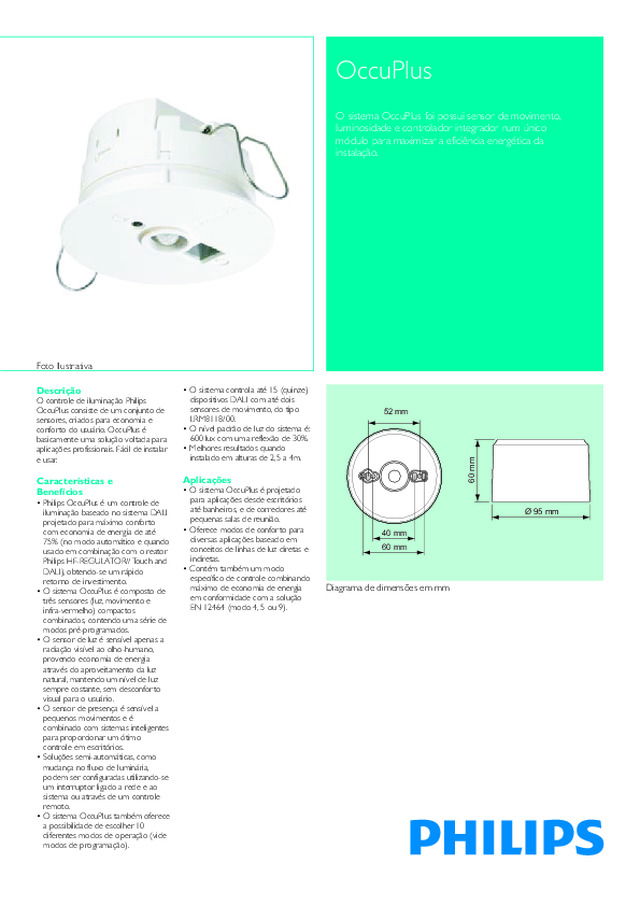

OccuPlus O sistema OccuPlus foi possui sensor de movimento, luminosidade e controlador integrador num único módulo para maximizar a eficiência energética da instalação. Descrição Características e Benefícios O controle de iluminação Philips OccuPlus consiste de um conjunto de sensores, criados para economia e conforto do usuário. OccuPlus é basicamente uma solução voltada para aplicações profissionais. Fácil de instalar e usar. • Philips OccuPlus é um controle de  iluminação baseado no sistema DALI projetado para máximo conforto com economia de energia de até 75% (no modo automático e quando usado em combinação com o reator Philips HF-REGULATOR// Touch and DALI), obtendo-se um rápido retorno de investimento. • O sistema OccuPlus é composto de  três sensores (luz, movimento e infra-vermelho) compactos combinados, contendo uma série de modos pré-programados. • O sensor de luz é sensível apenas a  radiação visível ao olho-humano, provendo economia de energia através do aproveitamento da luz natural, mantendo um nível de luz sempre costante, sem desconforto visual para o usuário. • O sensor de presença é sensível a  pequenos movimentos e é combinado com sistemas inteligentes para proporcionar um ótimo controle em escritórios. • Soluções semi-automáticas, como  mudança no fluxo de luminária, podem ser configuradas utilizando-se um interruptor ligado a rede e ao sistema ou através de um controle remoto. • O sistema OccuPlus também oferece  a possibilidade de escolher 10 diferentes modos de operação (vide modos de programação). • O sistema controla até 15 (quinze)  dispositivos DALI com até dois sensores de movimento, do tipo LRM8118/00. • O nível padrão de luz do sistema é:  600 lux com uma reflexão de 30%. • Melhores resultados quando  instalado em alturas de 2,5 a 4m. • O sistema OccuPlus é projetado  para aplicações desde escritórios até banheiros, e de corredores até pequenas salas de reunião. • Oferece modos de conforto para  diversas aplicações baseado em conceitos de linhas de luz diretas e indiretas. • Contém também um modo  específico de controle combinando máximo de economia de energia em conformidade com a solução EN 12464 (modo 4, 5 ou 9). Aplicações Diagrama de dimensões em mm Foto Ilustrativa Ø 95 mm 6 0  m m 40 mm 60 mm 52 mm

8m 5m 6m 4m Controle janela/corredor Para aumentar as economias, as luminárias perto das janelas e dos corredores são controladas separadamente como mostrado no gráfico. As luzes perto da janela se desligarão (ou não acenderão com a entrada de alguém) quando houver luz natural suficiente disponível. As luminárias dos corredores regularão suas luzes para um nível menor, indicando que o sistema está operando. Essa função pode ser desabilitada. Endereçamento DALI O OccuPlus pode ser usado com um ou dois canais (controle de janela/corredor), usando a saídas físicas (LRM2070 apenas). Nos demais, a saída DALI é programável conforme abaixo. Grupo DALI  Função 1    Janela 2    Corredor 3    Presença Adicional 4    Ausência Adicional Os grupos adicionais de luminárias podem funcionar junto com o grupo da janela ou do corredor, manualmente (ausência) ou com controle de movimento (presença). Todos os grupos desligarão as luzes quando a área estiver vazia.Luminárias pré-programadas serão reconhecidas após o acendimento. Detector inteligente O detector inteligente estenderá o tempo de desligamento em 10 minutos caso qualquer pequeno movimento seja detectado, assumindo que a sala continua em uso, mesmo que com pouco movimento. 120° O OccuPlus possui um resguardo retrátil,  que ao ser usado, reduz a área de detecção de movimento pela metade,  A área de detecção é de 4 por 5 metros para pequenos movimentos (trabalhos sentados) e de 6 a 8 metros para movimentos maiores, como andar. A área de detecção pode ser estendida com o uso de até dois sensores extensores (LRM8118), cada qual com a mesma área de detecção. Sensor extensor O OccuPlus possui um extensor de movimento (LRM8118) que pode ser usado para aumentar o tamanho da área de detecção. Esse sensor é conectado no mesmo canal DALI das luminárias. Sua instalação é simples uma vez que não é preciso ligá-lo à rede.  LRM8118 sensor extensor de movimento Ø 72 2 5 .9 2 Ø 63.5 Dimensões em mm LRM2090 LRM2080 LRM2070 O sistema OccuPlus possui 3 versões:  • Básica (LRM2070) – Duas saídas DALI para luminárias da janela e do  corredor. • Avançada (LRM2080) – Até 22 unidades podem ser ligadas em  paralelo. Possui uma saída DALI programável.  • BMS (LRM2090) – Pode ser usado com qualquer controlador DALI  para interface com os mais complexos sistemas de controle prediais. Possui uma saída DALI programável.    As saídas são pré-programadas (de fábrica) como “janela” e “corredor”, dependendo da aplicação da luminária. 80% 100% 30% 1% max. offset Corredor Janela

Com o botão rotatório no OccuPlus é possível selecionar o tempo que a luz ficará acesa após nenhum movimento detectado. O tempo varia de 70 segundos, 5 minutos até 30 minutos (em passos de 5 minutos). Atraso no desligamento do sensor de movimento LED indicador O LED do OccuPlus mudará de cor dependendo da economia que está sendo gerada. Com 0% a 30% do   da luminária o LED ficará  verde, abaixo de 70% ficará amarela, e acima, vermelha. fluxo de luz 50 mm  30 mm max. 185 mm 3 4 1 2   80-82 mm Instalação mecânica 2 1 3 4 5 L N N L DA X LRM207x LRM208x LRM209x na – + – + Instalação elétrica O OccuPlus é instalado com cabeamento convencional e conta com conectores destacáveis para facilitar a instalação.A ligação elétrica é protegida por uma cobertura retrátilEmbora o sinal DALI de uma luminária ou reator tenha baixa tensão e seja isolado da rede, não pode ser tratado como um sinal seguro. Todos cabeamento e isolamentos devem ser similares aos usados na rede.

O OccuPlus é configurado de fábrica com parâmetros genéricos para escritórios normais. Porém é possivel escolher entre 10 modos de aplicação, descritos abaixo.Isso faz com que o sistema OccuPlus seja bem flexível para diferentes requisições de aplicações. Com o auxílio do controle remoto IRT8099/00 pode-se selecionar diferentes modos de aplicação. Uma vez selecionado, o modo é salvo e copiado através do método “aponte e aperte”. Este modo é salvo em uma memória não-volátil, ou seja, mesmo se as luminárias ficarem desligadas por um período longo, os parâmetros salvos permanecem. Modos de operação Modo 3: Escola 15 min 15 min Modo 2: Open Plan 15 min 120 min 15 min Modo 1: Cell Office 15 min 15 min Modo 9: Modo “Open Plan” sempre iluminado 15 min 15 min Modo 8: Salas de reunião 15 min 15 min Modo 7: Banheiros 15 min 15 min 15 min Modo 6: Corredor 15 min 15 min 60 min Nível A Nível A Nível 20% Desligado Modo 10: Modo “Open Plan” sempre iluminado, personalizável 15 min 15 min C Modo 5: Modo conforto EN12464 para áreas “Cell Office” 15 min 15 min C Modo 4: Modo conforto EN12464 para áreas “Open Plan” 15 min 15 min 120 min C C 15 min Presença:A sala está ocupada Ausência:Luz fica acesa(timer é ativado para definir tempo) Ausência 2:A iluminação vai para o nível baixo Ausência 3:Luzes desligam Modo conforto Luz desliga se luz naturalfor suficiente Caso a luz natural seja maiorque a referência, as luzes se apagam Religa a luz apenas via interruptor

Aprovações RFI 30 Mhz EN 55015 RFI 30 Mhz EN 55022 A Imunidade EN 61547 Segurança EN 61347-1EN 61347-2-11 Padrão de qualidade ISO 9001 Padrão ambiental ISO 14001 Dados técnicos para Instalação Características técnicas:Tensão de alimentação nominal   220 - 240V Com tolerância para segurança   +/-10%   198 - 264V Com tolerância para desempenho    +6% / -8%   202 - 254V Frequência de alimentação   50/60 Hz Potência do Sistema  (excluindo reatores) 1,0.. 2,4W Dados técnicos Condição de operaçãoTemperatura ambiente 5 C até 50 C Umidade relativa 20% até 85%, sem condensação Condições de armazenamento -20  até 70 C Umidade relativa 20% até 90% ° ° °C ° Nível de luz padrão desejado Existem três maneiras para se ajustar o nível padrão de luz: Passo 1    Pressione o botão do OccuPlus por 3 segundos até que o LED comece uma seqüência entre amarelo/verde.Passo 2    Solte o botão e pressione-o novamente, o LED passará a piscar agora entre vermelho/verde.Passo 3    Limpe a área embaixo do OccuPlus.Passo 4    Dentro de 10 segundos a auto calibração começará.Passo 5    As luzes se apagarão e se acenderão.Passo 6    As luzes irão piscar para indicar que a operação foi concluída com sucesso.Passo 7    A calibração está terminada. Passo 1    Ajuste o nível padrão desejado através do botão pulsadorPasso 2    Pressione o botão de serviço do OccuPlus por 3  segundos até que o LED começe a piscar em sequência de amarelo e verde.Passo 3    Limpe a área embaixo do OccuPlus.Passo 4    O nível de luz existente após 10 segundos do passo 2 é usada como padrão.Passo 5    As luzes irão piscar para indicar que a operação foi concluída com sucesso. Botão de serviço Interruptor/Botoeira O OccuPlus demonstrará o comando do controle remoto através do piscamento das luzes.Os controles remotos (IRT8099 e IRT8097) têm um baixo consumo de energia e um feixe bem curto para evitar interrupções em unidades vizinhas. Deve-se estar em até 3 metros da unidade e mirar o controle exatamente para ele.  Para maiores informações veja o manual ou www.philips.com/omniprog As informações são enviadas com o botão verde  “SEND”. Após a seleção da função, o LED vermelho no controle remoto piscará. Max. 1m = 1x IRT8099/10  Mudança de grupo infravermelho Mudando o comportamento do acendimento Tanto o OccuPlus como o transmissor podem operar em até 7 grupos diferentes. Ambos devem estar no mesmo grupo. Selecione "grupo A-G" no controle remoto IRT8099, seguido do grupo desejado (A-G, botões 1..7). O funciomento do “Power Up” definirá como as luzes ficarão quando a energia for ligada.Com “Power Up” em ON o OccuPlus acenderá todas as luzes, e as apagará 5 minutos depois caso a área esteja vazia. Com “Power Up” em OFF o OccuPlus manterá as luzes desligadas e so acenderá quando algum movimento for detectado após 30 segundos.

SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Abril 2010. CódigoComercial LRM2070 BasicLRM2080 AdvancedLRM2090 BMSOmniProg IRT8097 EasyOmniProg IRT8099/10 Standard Peso (kg) 0,150,150,150,090,10 Dados de embalagem Quant. porcaixa 11111 Dimensõesda caixa 105 x 95 x 58105 x 95 x 58105 x 95 x 58131 x 58 x 87168 x 45 x 22,5 12NC 913700332904913700333004913700333103913700334103913700334203 IRT8097/00  Modo de seleção simples Modo de seleção simples paraOccuPlus (seleção dos modos       1 e 2)Nível de luz pode ser calibrado.Fácil de usar. IRT8099/00  Modo de seleção avançado Modo de seleção para luminárias OccuPlus.Ferramenta para ajustar os níveis de luz e trocar entre modos de funcionalidade. Sensor extensor LRM8118/00Sensor extensor de movimento para OccuPlus. Para cobrir áreas open plan. Controle remoto de duas teclas  IRT8010/00Controle de duas teclas para controle via infravermelho de vários sistemas de controle de iluminação.  O sistema Philips OccuPlus também pode dimerizar as luzes (pressionando o botão por mais de 0,5 seg).  A unidade funciona com baterias. Um suporte para a parede também é disponível. Controle remoto de duas teclas para aplicar em paredes ou mesas. A unidade pode ser usada com o OccuPlus.  Este controle pode separar grupos através de um switch interno. Controle de duas teclas  IRT8050/00 Funciona com o sensor infravermelho do OccuPlus. Tem quatro teclas para gravar cenas e uma tecla para desligar todas as luminárias. Teclas para controle individual e configuração de cenas são localizadas abaixo da capa maior do controle.  A seleção de grupos também é possível através de um switch ao lado do compartimento de bateria.  A unidade é completa com um suporte para parede e baterias. Controle com quatro configurações pré-programadas IRT8030/00 Document Outline Page 1 Page 2 Page 3 Page 4 Page 5 Page 6
