Panorama da Nova Geração de Disjuntores em Caixa Moldada de100 a 630A NSX

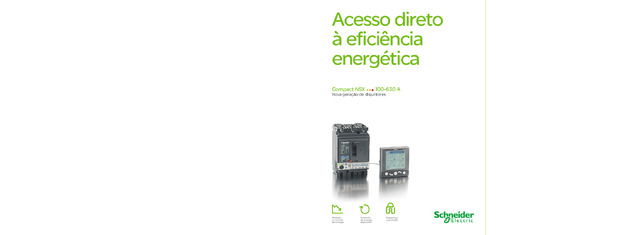

Acesso direto à eficiência energética Compact NSX 100-630 A Nova geração de disjuntores Medição e controle da energia Aumento da energia disponível Segurança e proteção Visão inteligente Hoje, a nova geração dos disjuntores em caixa moldada Compact NSX dá a visão da inteligência e deﬁ ne os padrões para o futuro. Os disparadores foram otimizados com funções de medição e, pela primeira vez, o usuário tem a possibilidade de medir a potência e energia em um disjuntor de pequeno calibre. Compact NSX Nova geração de disjuntores Schneider Electric Brasil Ltda. Contatos comerciais: São Paulo (SP) : Tel.: (0--11) 2165-5400 - Fax: (0--11) 2165-5391 - Ribeirão Preto (SP) : Tel.: (0--16) 2132-3150 - Fax: (0--16) 2132-3151 - Rio de Janeiro (RJ) : Tel.: (0--21) 2111-8900 - Fax: (0--21) 2111-8915 - Belo Horizonte (MG) : Tel.: (0--31) 3069-8000 - Fax: (0--31) 3069-8020 - Curitiba (PR) : Tel.: (0--41) 2101-1200 - Fax: (0--41) 2101-1276 - Fortaleza (CE) : Tel.: (0--85) 3308-8100 - Fax: (0--85) 3308-8111 Goiânia (GO) : Tel.: (0--62) 2764-6900 - Fax: (0--62) 2764-6906 - Joinville (SC) : Tel.: (0--47) 2101-6750 - Fax: (0--47) 2101-6760 - Parnamirim (RN) : Tel.: (0--84) 4006-7000 - Fax: (0--84) 4006-7002 - Porto Alegre (RS) : Tel.: (0--51) 2104-2850 - Fax: (0--51) 2104-2860 - Recife (PE) : Tel.: (0--81) 3366-7070 - Fax: (0--81) 3366-7090 - Salvador (BA) : Tel.: (0--71) 3183-4999 - Fax: (0--71) 3183-4990 - São Luís (MA) : Tel.: (0--98) 3227-3691 As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. P.161.00-04/09 Conheça o calendário de treinamentos técnicos:www.schneider-electric.com.brMais informações: tel. (11) 2165-5350ou [email protected] Call Center: 0800 7289 110ou (11) [email protected] wap.schneider.com.brwww.schneider-electric.com.br

Comando Manual Por alavanca b Por manopla rotativa direta ou prolongada b Elétrico Por comando remoto b Versões Fixo b Extraível Base de encaixe b Chassi b Características comuns Tensões nominais Tensão de isolamento (V) Ui 800 Tensão suportável de impulso (kV) Uimp 8 Tensão de operação nominal (V) Ue CA 50/60 Hz 690 Apto ao seccionamento ABNT NBR IEC 60947-3 sim Categoria de utilização A Grau de poluição IEC 60664-1 3 Tipo de proteção e aplicação Disjuntores e disparadoresCOMPACT NSX 100/160/250 COMPACT NSX 400/600 MA magnético TM-D Micrologic 2 Micrologic 5 / 6 A ou E termomagnético eletrônico Distribuição e motor b Distribuição b Gerador b 1.3-M Distribuição e motor MA Distribuição e motor TM-D Distribuição TM-G Gerador Distribuição b Gerador b Motor (só curto-circuito) b Motor b Distribuição e gerador b Distribuição b e gerador Motor b 2.2 Distribuição 2.2-G Gerador 2.2-M Motor 2.3 Distribuição 1.3-M Motor (só curto-circuito) 2.3-M Motor 5.2 A Distribuição e gerador 5.2 E Distribuição e gerador 5.3 A Distribuição e gerador 5.3 E Distribuição e gerador 6.2 A Distribuição e gerador 6.2 E Distribuição e gerador 6.2 E-M Motor 6.3 A Distribuição e gerador 6.3 E Distribuição e gerador 6.3 E-M Motor 5 A ou E 6 A ou E 6 E-M classe A Ir Cl. Isd N OK Mode 220 Micrologic Ready Alarm % T° 95 30A test Ig tg I unbal tunbal Ijam tjam 6.2 E-M 1/A 2/B 3/C Ir (A) 210 185 140 155 170 200 220 120 100 Ig (x In) 1 .7 .3 .5 .6 .8 OFF .2 .4 N 1/A 2/B 3/C OK 470 400 280 320 350 380 440 500 Ir (A) 250 Mode Micrologic 6.3 E-M Ig (x In) .9 .7 .3 .4 .5 .6 .8 OFF .2 test Ready Alarm % T° 95 30A Ir Cl. Isd Ig tg I unbal tunbal Ijam tjam Ii=6500A IEC60947-4-1 Ir Isd Class 7.2Ir A 500 Disjuntores NSX100 NSX160 NSX250 NSX400 NSX630 Níveis de capacidade de interrupção B F N H S L B F N H S L B F N H S L F N H S L F N H S L Características elétricas segundo ABNT NBR IEC 60947-2 Corrente nominal (A) In 40 °C 100 160 250 400 630 Número de polos 2, 3, 4 2, 3, 4 2, 3, 4 3, 4 3, 4 Capacidade nominal de interrupção máxima em curto-circuito (kA rms) lcu AC 50/60 Hz 220/240 V 40 85 90 100 120 150 40 85 90 100 120 150 40 85 90 100 120 150 40 85 100 120 150 40 85 100 120 150 380/415 V 25 36 50 70 100 150 25 36 50 70 100 150 25 36 50 70 100 150 36 50 70 100 150 36 50 70 100 150 440 V 20 35 50 65 90 130 20 35 50 65 90 130 20 35 50 65 90 130 30 42 65 90 130 30 42 65 90 130 500 V 15 25 36 50 65 70 15 30 36 50 65 70 15 30 36 50 65 70 25 30 50 65 70 25 30 50 65 70 525 V - 22 35 35 40 50 - 22 35 35 40 50 - 22 35 35 40 50 20 22 35 40 50 20 22 35 40 50 660/690 V - 8 10 10 15 20 - 8 10 10 15 20 - 8 10 10 15 20 10 10 20 25 35 10 10 20 25 35 Capacidade nominal de interrupção de curto-circuito em serviço (kA rms) lcs AC 50/60 Hz 220/240 V 40 85 90 100 120 150 40 85 90 100 120 150 40 85 90 100 120 150 40 85 100 120 150 40 85 100 120 150 380/415 V 25 36 50 70 100 150 25 36 50 70 100 150 25 36 50 70 100 150 36 50 70 100 150 36 50 70 100 150 440 V 20 35 50 65 90 130 20 35 50 65 90 130 20 35 50 65 90 130 30 42 65 90 130 30 42 65 90 130 500 V 7.5 12.5 36 50 65 70 15 30 36 50 65 70 15 30 36 50 65 70 25 30 50 65 70 25 30 50 65 70 525 V - 11 35 35 40 50 - 22 35 35 40 50 - 22 35 35 40 50 10 11 11 12 12 10 11 11 12 12 660/690 V - 4 10 10 15 20 - 8 10 10 15 20 - 8 10 10 15 20 10 10 10 12 12 10 10 10 12 12 Vida (C-O ciclos) Mecânica 50000 40000 20000 15000 15000 Elétrica 440 V In/2 50000 20000 20000 12000 8000 In 30000 10000 10000 6000 4000 690 V In/2 20000 15000 10000 6000 6000 In 10000 7500 5000 3000 2000 Características conforme Nema AB1 Capacidade de interrupção (kA rms) AC 50/60 Hz 240 V 40 85 90 100 120 150 40 85 90 100 120 150 40 85 90 100 120 150 40 85 100 120 150 40 85 100 120 150 480 V 20 35 50 65 90 130 20 35 50 65 90 130 20 35 50 65 90 130 30 42 65 90 130 30 42 65 90 130 600 V - 8 20 35 40 50 - 20 20 35 40 50 - 20 20 35 40 50 - 20 35 40 50 - 20 35 40 50 Característica conforme UL 508 Capacidade de interrupção (kA rms) AC 50/60 Hz 240 V - 85 85 85 - - - 85 85 85 - - - 85 85 85 - - 85 85 85 - - 85 85 85 - - 480 V - 25 50 65 - - - 35 50 65 - - - 35 50 65 - - 35 50 65 - - 35 50 65 - - 600 V - 10 10 10 - - - 10 10 10 - - - 15 15 15 - - 20 20 20 - - 20 20 20 - - Compact NSX Características Combine segurança e performance Compact NSX está inovando – incorporando funções de monitoramento e comunicação, a partir de 40 A, juntamente com as impecáveis funções de proteção. Tecnologia especializada O princípio de interrupção rotoativo propicia melhor performance da limitação e da vida útil. elevada capacidade de interrupção em disjuntores de pequeno calibre, a excepcional capacidade de limitação aumenta a vida útil da instalação. Redução dos custos de instalação Possibilita uma economia de até 30%. seletividade total com os disjuntores modulares permite uma alta economia na instalação, dispositivos de menor calibre, painéis com custos menores sem sobredimensionamento. Novas capacidades de interrupção Novas capacidades de interrupção permitem aplicações mais adequadas: 25 kA – aplicações comuns com baixos níveis de curto-circuito. Exemplo: setor de serviços, 36-50 kA – aplicações padrão. Exemplo: instalações industriais, edifícios e hospitais, 70-100 kA – alta performance com custos controlados, 150 kA – aplicações exigentes como uso naval. Meça a diferença Compact NSX é um dispositivo simples que contém uma unidade de monitoramento para controlar o consumo da energia e da potência. Monitoramento integrado Disparadores eletrônicos Micrologic com sensores de nova geração:- sensores com núcleo de ferro para a alimentação da eletrônica,- sensores com ‘‘núcleo de ar’’ (toroide Rogowski) realizam uma medição altamente precisa. Compact NSX apresenta novas funções originais que permitem realizar medições, assim como o processamento e a leitura diretamente no display do disjuntor, no display de painel ou no sistema de gerenciamento. Acesso às informações Com o Compact NSX é possível ter os gastos sob controle e assegurar a continuidade de serviço, com as informações importantes em tempo real. medidor quilowatt-hora para otimizar os custos e a sua alocação, taxa de distorção de harmônicas para supervisionar a qualidade da energia, ASIC As funções de medição, dados e proteção são independentes. O alto grau de integração desta eletrônica dá a garantia contra interferências conduzidas ou irradiadas. Capacidade de interrupção em 415 V Proteção dos motores melhorada Compact NSX está em conformidade com a norma ABNT NBR IEC 60947-4-1 para proteção de motores. Compact NSX tem características próprias para as soluções de partidas de motores até 315 kW em 400 V, na proteção contra curtos-circuitos, sobrecargas, desequilíbrios e faltas de fase, também é possível introduzir proteções adicionais para partidas e frenagens com motor em funcionamento, frenagem com reversão, comandos pulsantes ‘‘jogging’’ ou reversão com completa segurança, associado a um contator Schneider Electric, o Compact NSX atende às exigências de coordenação tipo 2. a notiﬁ cação do alarme assegura o controle operacional e o planejamento da manutenção, ativação permanente dos históricos e tabelas de eventos para assegurar o bom funcionamento do equipamento instalado e maximizar a eﬁ ciência da energia. Supervisão da instalação Usado em conjunto com o software de monitoramento PowerLogic o Compact NSX oferece ao usuário vários parâmetros e ferramentas que tornam muito fácil o monitoramento da instalação. 23 novas patentes contribuem para a inovação do Compact NSX Continuidade de serviço O Compact NSX faz da seletividade sua principal característica para minimizar o impacto de um curto-circuito e preservar o funcionamento da instalação. Continuidade de serviço A associação de um módulo SDTAM permite a sinalização remota de sobrecarga do motor e a interrupção da tensão de força pelo comando do contator, assegurando a continuidade de serviço: o SDTAM comanda o contator, evitando a atuação do disjuntor, o módulo permite religar a máquina por intervenção direta no contator, sem efetuar a operação no disjuntor. Seletividade total Com 30 anos de experiência e com profundos conhecimentos em seletividade, a Schneider Electric oferece aos seus usuários a certeza da continuidade de serviço de suas instalações. O disjuntor a montante mais próximo da falta atua, evitando que os disjuntores a montante sejam atuados. Manutenção preventiva I ndicadores de manutenção informam o número de operações, o desgaste dos contatos, as taxas de carga. A manutenção torna-se assim preventiva, evitando as falhas. Adicionando simplicidade Compact NSX tem como princípio a facilidade de instalação e de uso, fatores que deram a seu antecessor a preferência dos usuários. Simples de projetar O Compact NSX é montado e conectado com as mesmas dimensões do Compact NS, o que torna simples a substituição ou ampliação. O projeto é facilitado pela integração nos softwares de ajuda no cálculo e instalação de painéis. Simples de utilizar O operador pode personalizar os alarmes para todos os parâmetros, atribuindo-lhes uma sinalização luminosa, deﬁ nindo a prioridade e uma temporização. Históricos e tabela de eventos são permanentemente ativados. Rica fonte de informações, fornecem a possibilidade de controlar o bom funcionamento dos equipamentos instalados, otimizar os ajustes e maximizar a eﬁ ciência energética . Responsabilidade ambiental O Compact NSX está dentro do contexto da eﬁ ciência energética. Concebidos para facilitar sua desmontagem ao ﬁ nal da vida e fabricados com materiais recicláveis, os Compact NSX estão em conformidade com as diretrizes ambientais dos programas RoHS e WEEE . Escolha a experiência da Schneider Electric Quer seja em instalações prediais, industriais ou de infraestrutura especiais, a Schneider Electric está comprometida em reduzir os custos de energia e a emissão de CO 2 para seus usuários. Oferecendo produtos, soluções e serviços que estão integrados em todos os níveis de consumo de energia. Simples de instalar Um parafuso de torque limitado (LTS - Limited Torque Screw) garante a instalação adequada do disparador, para maior ﬂ exibilidade. Uma tampa transparente com dispositivo para lacre impede o acesso aos comutadores de ajuste dos disparadores e impede a modiﬁ cação dos ajustes. O novo comando elétrico dos ajustes possui uma tampa transparente com dispositivo de lacre, que impede qualquer operação acidental. Conexões com cabos pré-fabricados e interligações dos módulos ‘‘plug- and-play’’ possibilitam uma fácil integração com a rede de comunicação. Em conformidade com a norma ISO 14001, todas as fábricas não são poluidoras. RoHS = Restriction of Hazardous Substances WEEE = Waste Electrical and Electronic Equipment 65% de economia de tempo de instalação com uma solução convencional até 30% de economia no custo de energia 100% continuidade de serviço
