Panorama de Interruptor-Seccionador com Bases para Fusíveis NH Fupact INFD de 63 a 630A

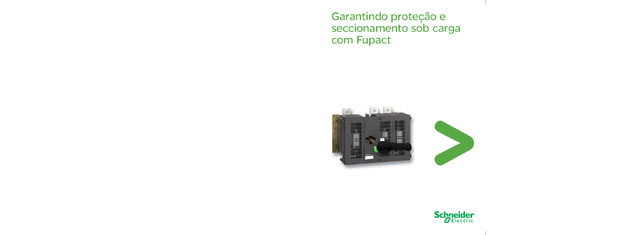

Garantindo proteção e seccionamento sob carga com Fupact Características ● Conformidade com as principais normas brasileiras NBR IEC 60947-1 e NBR IEC 60947-3. ● Opera sob carga AC23A. ● Bases para fusíveis NH. Aplicações ● Comando e proteção de motores, painéis, banco de capacitores, outras. Solução completa ● Ampla gama de acessórios e auxiliares elétricos que proporciona maior segurança e melhor desempenho à instalação. ● Monitor de fusível atuado para maior segurança e sinalização conﬁ ável. ● Posição de teste para testar circuitos auxiliares sem fechar os contatos principais. Segurança ● Intertravamento para impedir o acesso aos fusíveis quando o interruptor-seccionador estiver ligado. ● Duplo seccionamento, a montante e a jusante do fusível, quando o interruptor-seccionador estiver desligado. ● Travamento por cadeado para manoplas rotativas diretas e prolongadas. ● Capas de proteção isolante para proteger o compartimento do fusível. INFD R S T U V 160 3P 98 169 55,25 110,5 4,5 4P 98 204 55,25 110,5 4,5 250 3P 143 256 75 150 4 Ø7 4P 143 318 75 150 4 Ø7 400 3P 159 280 75 150 4 Ø7 4P 159 350 75 150 4 Ø7 630 3P 222 353 95 190 4 Ø7 4P 222 433 95 190 4 Ø7 Schneider Electric Brasil Ltda. Contatos comerciais: São Paulo (SP): Tel.: (0--11) 2165-5400 - Fax: (0--11) 2165-5391 - Ribeirão Preto (SP): Tel.: (0--16) 2132-3150 - Fax: (0--16) 2132-3151 - Rio de Janeiro (RJ): Tel.: (0--21) 2111-8900 - Fax: (0--21) 2111-8915 - Belo Horizonte (MG): Tel.: (0--31) 4009-8300 - Fax: (0--31) 4009-8320 - Curitiba (PR): Tel.: (0--41) 2101-1299 - Fax: (0--41) 2101-1276 - Fortaleza (CE): Tel.: (0--85) 3244-3748 - Fax: (0--85) 3244-3684 Goiânia (GO): Tel.: (0--62) 2764-6900 - Fax: (0--62) 2764-6906 - Joinville (SC): Tels.: (0--47) 3425-1200/3425-1201/3425-1221 - Parnamirim (RN): Tel.: (0--84) 4006-7000 - Fax: (0--84) 4006-7002 - Porto Alegre (RS): Tel.: (0--51) 2104-2850 - Fax: (0--51) 2104-2860 - Recife (PE): Tel.: (0--81) 3366-7070 - Fax: (0--81) 3366-7090 - Salvador (BA): Tel.: (0--71) 3183-4999 - Fax: (0--71) 3183-4990 - São Luís (MA): Tel.: (0--98) 3227-3691 As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. P.147.00-07/08 Conheça o calendário de treinamentos técnicos:www.schneider-electric.com.brMais informações: tel. (11) 2165-5350ou [email protected] Call Center: 0800 7289 [email protected] wap.schneider.com.brwww.schneider-electric.com.br INFD A B C D E F G H I J L M N O P Q 160 3P 179,5 109,5 136 103 60 140 60 355 127,5 35 20 39,5 47,5 120 131 165 4P 214,5 144 136 103 60 140 60 355 127,5 35 20 39,5 47,5 120 131 165 250 3P 278 154 85 200 85 282 141 62 25 44 76 170 199 244 4P 340 340 85 200 85 282 141 62 25 44 76 170 199 244 400 3P 302 170 85 200 85 282 141 70 25 48 80 170 206 251 4P 340 170 85 200 85 282 141 70 25 48 80 170 206 251 630 3P 378 234,5 116 232 116 440 220 80 40 83 72 232 234 279 4P 458 234,5 116 232 116 440 220 80 40 83 72 232 234 279 129,5 máx. 127mín. 10,5 Dimensões em mm Dimensões em mm Dimensões e instalaçõesFupact INFD 160...630 Dimensões e InstalaçõesFupact INFD 160...630 Performance industrial. Seccionamento sob carga.Interruptor-seccionador com bases para fusíveis NHFupact INFD de 63 a 630A. Fupact reduz os custos globais e aumenta a segurança do usuário. Manopla rotativa direta 3 pólos 4 pólos Manopla rotativa prolongada Recorte da porta Instalação em trilho DIN Instalação em placa de montagem Vantagens do sistema O fusível é um elemento de proteção contra sobrecarga e contra curtos-circuitos devido a sua curva de funcionamento e a alta capacidade de interrupção da corrente de curto-circuito. As bases dos fusíveis são instaladas sobre o dispositivo de seccionamento, formando desta maneira um conjunto compacto. O dispositivo de seccionamento foi elaborado para atender as características mais severas da categoria de utilização AC23A.Menor custo de instalação e tempos de parada reduzidos, devido à rápida troca de componentes. INFD 160 INFD 250/400/630 INFD 160 INFD 160...630

Características elétricas INFD 63 INFD 160 INFD 250 INFD 400 INFD 630 Número de pólos/fusíveis (DIN) 3/3 4/3 4/4 3/3 4/3 4/4 3/3 4/3 4/4 3/3 4/3 4/4 3/3 4/3 4/4 Corrente térmica convencional (A) Ao ar livre ith 40º C 63 160 250 400 630 Máxima dissipação do fusível (W) 40º C 7,5 12 32 45 60 Em painel ithe 40º C 63 160 135 250 230 400 360 600 570 Máxima dissipação do fusível (W) 40º C 7,5 10 12 23 27 34 37 45 50 Tensão de isolamento nominal (V) Ui CA 50/60 Hz / CC 750 750 750 750 750 Tensão suportável de impulso (resistência de choque) (kV) Uimp 8 8 8 8 8 Tensão de operação nominal (V) (AC20 e DC20) Ue 690 690 690 690 690 Tensão de operação nominal (V) Ue CA 50/60 Hz 750 750 750 750 750 CC 750 750 750 750 750 Corrente de operação nominal (A) Ie CA 50/60 Hz AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A 220/240 V 63 63 160 160 250 250 400 400 630 630 380/415 V 63 63 160 160 250 250 400 400 630 630 440/480 V 63 63 160 160 250 250 400 400 630 630 500/525 V 63 63 160 160 250 250 400 400 630 630 660/690 V 63 63 (1) 160 160 (1) 250 250 400 400 630 630 CC DC22A DC23A DC22A DC23A DC22A DC23A DC22A DC23A DC22A DC23A 125 V/pólos em série 63/3 63/3 160/2 160/2 250/2 250/2 400/2 400/2 630/2 630/2 250 V/pólos em série 63/3 63/3 160/2 160/2 250/2 250/2 400/2 400/2 630/3 630/3 500 V/pólos em série — — 100/4 100/4 250/3 250/3 400/3 400/3 630/3 630/3 750 V/pólos em série — — — — 250/3 250/3 400/3 400/3 630/3 630/3 Potência de operação nominal (kW)(partida direta) CA 220/240 V 18,5 45 70 110 180 380/400 V 30 80 132 210 315 415 V 30 90 140 230 340 500/525 V 37 110 170 280 400 660/690 V 60 132 230 330 540 Capacidade nominal de estabelecimento em curto-circuito (kA pico) chave sem fusível Icm 415 V 17 22 40 40 75 500 V 17 22 40 40 75 690 V 13 15 35 35 60 Capacidade nominal de curto-circuito de interrupção (kArms)/capacidade nominal de estabelecimento em curto-circuito (kA pico) chave com fusível Icn/Icm 415 V 80/176 80/176 80/176 80/176 80/176 500 V 100/220 100/220 100/220 100/220 100/220 690 V 50/105 50/105 50/105 50/105 50/105 Corrente de curta duração suportável (Arms) Icw 1 s 2500 5000 8000 10000 16000 3 s 1440 2900 4650 5800 9250 20 s 560 1150 1800 2250 3600 30 s 460 950 1500 1850 2950 Cadência de operações Ininterrupto ■ ■ ■ ■ ■ Intermitente classe 120-60% classe 120-60% classe 120-60% classe 120-60% classe 120-60% Vida (categoria A) (CO ciclos) Mecânica 10000 10000 8000 8000 5000 Elétrica CA AC22A 500 V 1500 1500 1000 1000 1000 AC22A 690 V 1500 1500 1000 1000 1000 AC23A 500 V 1500 1500 1000 1000 1000 AC23A 690 V 1500 1500 1000 1000 1000 Apto ao seccionamento ■ ■ ■ ■ ■ Seccionamento plenamente aparente ■ ■ ■ ■ ■ Grau de poluição 3 3 3 3 3 Acessórios e auxiliares elétricos Tamanho do fusível 000/00 000/00 0-1 0-2 3 Conexão frontal ■ ■ ■ ■ ■ Torque de aperto dos terminais (Nm) 3,5 15-22 30-44 30-44 50-75 Torque no parafuso da ligação do fusível (Nm) 2 M5:3,5 M8:5 15 15 40 Manopla rotativa direta frontal ■ ■ ■ ■ ■ Manopla rotativa prolongada frontal ■ ■ ■ ■ ■ Travamento por cadeados ■ ■ ■ ■ ■ Torque de operação (Nm) 4 8 22 22 28 Contatos auxiliares ■ ■ ■ ■ ■ Indicação de fusível atuado ■ ■ ■ ■ ■ Monitor de fusível atuado ■ ■ ■ ■ ■ Contato auxiliar para posição de teste padrão padrão opcional opcional opcional Terminal para cabo nu padrão opcional opcional opcional opcional Terminais (para conexão de barras) — ■ ■ ■ ■ Link de neutro ■ ■ ■ ■ ■ Protetores de terminal ■ ■ ■ ■ ■ Dimensões A x P x L (mm) 3P 143 x 100 x 128 180 x 140 x 130 278 x 162 x 199 302 x 180 x 206 378 x 232 x 234 4P 188 x 100 x 128 215 x 140 x 130 340 x 162 x 199 372 x 180 x 206 458 x 232 x 234 Peso sem fusível (kg) 3P/4P 1,3/1,6 1,5/1,8 6,9/7,9 7,8/8,8 15,5/19 Temperatura (montagem vertical) Ith (A) 40º C 63 160 250 400 630 45º C 60 152 237 380 600 50º C 56.7 144 225 360 567 55º C 53,6 136 212 340 536 60º C 50,4 128 200 320 504 65º C 47,2 120 187 300 474 70º C 44 112 175 280 441 Temperatura (montagem horizontal) Ith (A) 35º C 61 156 242 386 610 40º C 58 148 230 368 580 45º C 55 140 218 350 550 50º C 52,2 133 207 331 522 55º C 49,3 126 195 313 493 60º C 46,4 118 184 295 464 65º C 43 111 172 277 434 70º C 40 103 161 268 406 64,7 4,5 Dimensões e instalações - Fupact INFD63 Dados técnicos Dimensões em mm Referências Manopla rotativa direta 3 pólos 4 pólos Instalação em trilho DIN Instalação em placa de montagem Manopla rotativa prolongada Recorte da porta Acessórios INFD 63 INFD 160 INFD 250/400 INFD 630 Eixo Eixo de 430 mm 49626 49626 — — Eixo de 465 mm — — 49627 49627 Travamento Travamento por fechadura Ronnis posição desligado — — 49053 49053 Travamento da proteção fusível — — 49629 49629 Manopla Manopla rotativa direta 49614 49614 49620 49620 Manopla rotativa prolongada 49619 49619 49620 49620 Capa de proteção do fusível 3P, 4P/3F 49673 — — — 4P 49674 — — — Protetores de terminal Para conector de cabo nu 25 a 120 mm 2 (1 parte) — 49650 — — Para barras ou lugs (1 parte) 49658 (1) 49659 49255 49257 Link de neutro removível 49644 49644 49645 49646 Conectores para cabo nu 20 a 120 mm 2 (1 parte) — 49649 — — 70 a 185 mm 2 Al/Cu (1 parte) — — 49651 49651 2 x (70 a 185 mm 2 ) AL/Cu (1 parte) — — 49652 49652 120 a 240 mm 2 Al/Cu (1 parte) — — 49653 49653 120 a 300 mm 2 AL/Cu (1 parte) — — 49654 49654 2 x (120 a 300 mm 2 ) Al/Cu (1 parte) — — 49655 49655 Auxiliares elétricos Contato auxiliar 1 NA 49609 49609 — — 1 NF 49610 49610 — — 1 NA + 1 NF — — 49089 49089 2 NA + 2 NF — — 49090 49090 Indicador de fusível atuado 3P (com 3 contatos NF) — — 49635 49635 4P (com 4 contatos NF) — — 49636 49636 Opcional: contato NA (1 parte) — — 49607 49607 Monitor de fusível atuado 100 a 260 Vca 50/60 Hz 3P, 4P 49639 49639 49639 49639 380 a 690 Vca 50/60 Hz 3P, 4P 49640 49640 49640 49640 Posição de teste Mecanismo — — 49623 49623 1 contato NA — — 49606 49606 1 contato NF — — 49607 49607 (1) AC23B ■ Disponível (1) Conjunto com 6 peças Interruptor-seccionador com bases para fusível NH INFD 63 INFD 160 INFD 250 INFD 400 INFD 630 DIN (000/00) (000/00) (0/1) (0/1/2) (3) 3P 49535 49541 49547 49553 49556 4P/3F 49536 49542 49548 49554 49557 4P/4F 49537 49543 49549 49555 49558
