Partida Convencional para Lâmpadas Fluorescentes Tubulares e Compactas

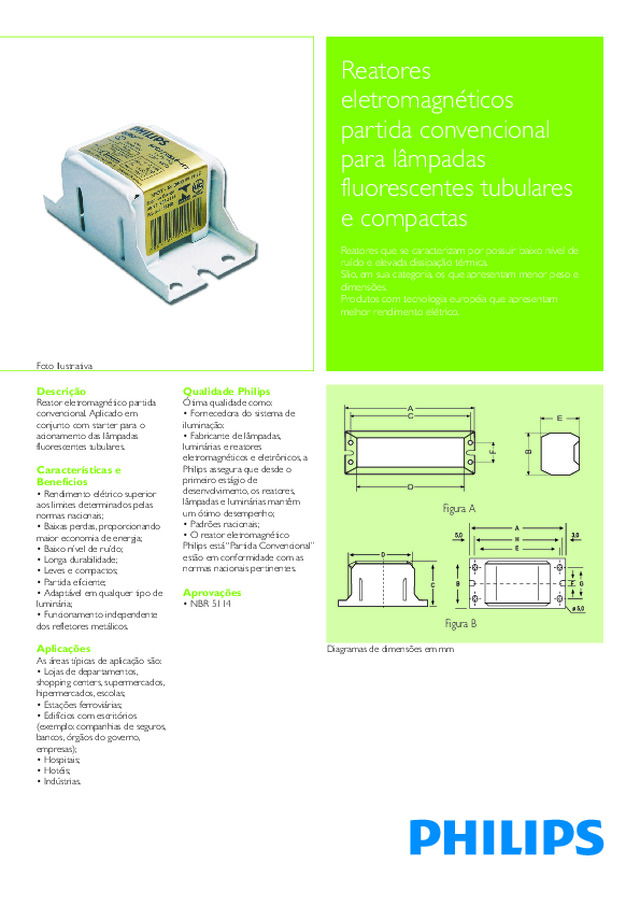

Reatores eletromagnéticos partida convencional para lâmpadas fluorescentes tubulares e compactas Reatores que se caracterizam por possuir baixo nível de ruído e elevada dissipação térmica.São, em sua categoria, os que apresentam menor peso e dimensões.Produtos com tecnologia européia que apresentam melhor rendimento elétrico. Descrição Características e Benefícios Aplicações Reator eletromagnético partida convencional. Aplicado em conjunto com starter para o acionamento das lâmpadas fluorescentes tubulares. • Rendimento elétrico superior aos limites determinados pelas normas nacionais;• Baixas perdas, proporcionando maior economia de energia;• Baixo nível de ruído;• Longa durabilidade;• Leves e compactos;• Partida eficiente;• Adaptável em qualquer tipo de luminária;• Funcionamento independente dos refletores metálicos. As áreas típicas de aplicação são:• Lojas de departamentos, shopping centers, supermercados, hipermercados, escolas;• Estações ferroviárias;• Edifícios com escritórios (exemplo: companhias de seguros, bancos, órgãos do governo, empresas);• Hospitais;• Hotéis;• Indústrias. Qualidade Philips Aprovações Ótima qualidade como:• Fornecedora do sistema de iluminação:• Fabricante de lâmpadas, luminárias e reatores eletromagnéticos e eletrônicos, a Philips assegura que desde o primeiro estágio de desenvolvimento, os reatores, lâmpadas e luminárias mantêm um ótimo desempenho;• Padrões nacionais;• O reator eletromagnético Philips está “Partida Convencional” estão em conformidade com as normas nacionais pertinentes. • NBR 5114 Diagramas de dimensões em mm Figura B Foto Ilustrativa Figura A E C A D F B

CódigoComercial SPC7/9B16 PSPC7/9/11B26 PSPC13B16 PSPC13B26 PSPC15B16 PSPC15B26 PSPC18B16 TSPC18B26 PSPC20B16 NSPC20B26 NSPC26B16 TSPC26B26 N SPC40B16 TSPC40B26 NSPC65B26 P SPC30B16 T A 78,078,078,093,078,093,0122,078,078,0103,0122,0103,0122,0122,0103,0113,0 B 42,042,042,042,042,042,049,742,042,042,049,742,049,749,742,042,0 D 46,046,046,061,046,061,0112,046,046,070,0112,070,0112,0112,070,081,0 E 68,068,068,083,068,083,044,068,068,093,044,093,044,044,093,0103,0 G 25,025,025,025,025,025,0-25,025,025,0-25,0--25,025,0 Diagrama  de dimensão Fig. BBBBBBABBBABAABB Dados de dimensões em mm C 35,035,035,039,035,035,0116,035,035,035,0116,035,0116,0116,035,035,0 F 5,05,05,05,05,05,022,05,05,05,022,05,022,022,05,05,0 CódigoComercial SPC7/9B16 PSPC7/9/11B26 PSPC13B16 PSPC13B26 PSPC15B16 PSPC15B26 PSPC18B16 TSPC18B26 P 1) SPC20B16 N  1) SPC20B26 N SPC26B16 TSPC26B26 N 2) SPC40B16 T  2) SPC40B26 N  3) SPC65B26 P  1)  Para 1 lâmpada de 18W ou 1 lâmpada de 20W 2)  Para 1 lâmpada de 36W ou 1 lâmpada de 40W 3)  Para 1 lâmpada de 58W ou 1 lâmpada de 65W para lâmpadas fluorescentes compactas para lâmpadas fluorescentes tubulares SPC30B16 T Lâmpadas (W) 1 x 7/9W 1 x 7/9/11W 1 x 13W 1 x 13W 1 x 15W 1 x 15W 1 x 18W 1 x 18W 1 x 20W 1 x 20W 1 x 26W 1 x 26W 1 x 30W 1 x 40W 1 x 40W 1 x 65W TensãoNominal(V) 127220127220127220127220127220127220127127220220 Correntede rede(A) 0,170,170,280,280,330,330,550,220,380,380,730,310,720,850,410,67 Potência Total(W) 11,012,018,022,019,021,028,022,025,028,037,533,042,052,047,072,0 Capacitor paracorreção do F.P. F x V m 2,5 x 2502,5 x 2506,0 x 2506,0 x 2506,0 x 2504,0 x 250 10,0 x 250 2,5 x 2506,0 x 2504,0 x 250 14,0 x 250 3,5 x 250 13,0 x 25016,0 x 250 4,0 x 2506,5 x 250 Diagrama  de conexão Fig. 2222114211423311 Dados técnicos Frequência (Hz) 60606060606060606060606060606060 Fator dePotência 0,500,380,500,350,450,300,400,450,500,350,400,450,450,480,500,50

SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  CódigoComercial SPC7/9/11B26 PSPC13B16 PSPC13B26 PSPC15B16 PSPC15B26 PSPC18B16 TSPC18B26 PSPC20B16 NSPC20B26 NSPC26B16 TSPC26B26 NSPC30B16 TSPC40B16 TSPC40B26 NSPC65B26 P SPC7/9B16 P  Código EAN 1 Peça12NC 789440050288178944005028747894400503048789440050710778944005032847894400503062 789440050302478967912319377896791231944 7896791231753 78967912319517894400503000 7896791233191 7896791233207 78967912332147896791233221 913711003801913711003701913711001501913711001601913711001701913711001801913711001901913711002001913711014301913711002501913711002701913711015001 913711003101913711014501913711003601 CaixaQtde.Peças 20202020202010202020102010102020 Dimensõesmm (C x L x A) 159 x 208 x 76159 x 208 x 76159 x 208 x 76208 x 189 x 76159 x 208 x 76208 x 189 x 76265 x 124 x 100159 x 208 x 76159 x 208 x 76209 x 208 x 76265 x 124 x 100209 x 208 x 76265 x 124 x 100265 x 124 x 100209 x 208 x 76229 x 208 x 76 Código EAN 789679123343678967912334297896791233320789679123333778967912333447896791233351789679123592878967912333687896791233573789679123338278967912359597896791233641 789679123599778967912335977896791233412 Peso (kg) 5,0005,0005,0008,8005,0008,8008,1805,9005,9008,8008,1808,8008,1808,1808,800 12,600 Dados de embalagem Peso (kg) 0,2500,2500,2500,4400,2500,4400,8000,2900,2900,4300,8000,4300,8000,8000,4300,630 Fig. 1 Fig. 2 Diagrama de conexção   LÂMPADA Fig. 3 Fig. 4 Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. Diagramas de conexões LÂMPADA OCP 0004 BRANCOPRETO VERMELHO AZUL Document Outline Página 1 Página 2 Página 3
