Affinium LED Cooler

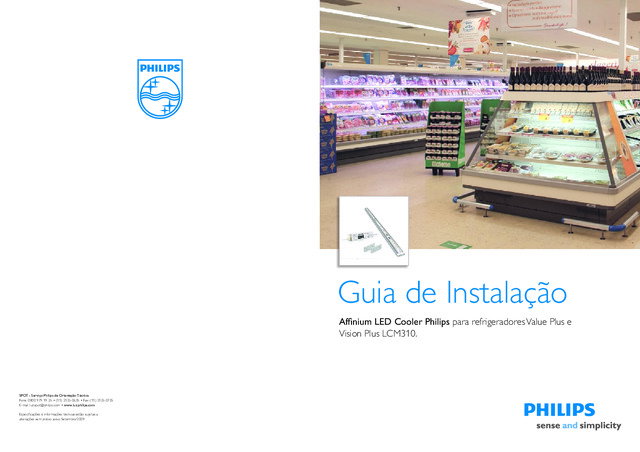

Guia de Instalação Affinium LED Cooler Philips para refrigeradores Value Plus e Vision Plus LCM310. SPOT - Serviço Philips de Orientação TécnicaFone: 0800 979 19 25 • (11) 2125-0635 • Fax: (11) 2125-0735 E-mail: [email protected] • www.luz.philips.com Especificações e informações técnicas estão sujeitas a alterações sem prévio aviso. Setembro/2009
Guia de Instalação Affinium LED Cooler Philips para refrigeradores Value Plus e Vision Plus LCM310. SPOT - Serviço Philips de Orientação TécnicaFone: 0800 979 19 25 • (11) 2125-0635 • Fax: (11) 2125-0735 E-mail: [email protected] • www.luz.philips.com Especificações e informações técnicas estão sujeitas a alterações sem prévio aviso. Setembro/2009
2 3 Iluminando os alimentos. Fazendo os olhos brilharem. Módulo Affinium LED Philips para refrigeradores Value-plus e Vision-plus LCM310 para gabinetes de refrigerador com vários compartimentos O módulo Affinium LED para refrigeradores LCM310 foi desenvolvido para substituir as lâmpadas fluorescentes tubulares tradicionais instaladas sob a prateleira e na cobertura dos gabinetes de refrigeradores com vários compartimentos.Os módulos contam com a mais moderna tecnologia de LEDs e são acionados por um LED Power Driver Philips. Estes são os maiores benefícios que a nova linha LCM310 apresenta:• Excelente custo total de propriedade com tempo de retorno interessante. • Uma impressão visual muito melhor dos produtos expostos devido à redução de pontos escuros. • O perfil de LED mais fino (13 mm) e mais discreto do mercado. • Aumenta consideravelmente a sustentabilidade considerando-se a redução no consumo de energia e na geração de detritos e a eliminação de substâncias perigosas, como mercúrio e chumbo.
2 3 Iluminando os alimentos. Fazendo os olhos brilharem. Módulo Affinium LED Philips para refrigeradores Value-plus e Vision-plus LCM310 para gabinetes de refrigerador com vários compartimentos O módulo Affinium LED para refrigeradores LCM310 foi desenvolvido para substituir as lâmpadas fluorescentes tubulares tradicionais instaladas sob a prateleira e na cobertura dos gabinetes de refrigeradores com vários compartimentos.Os módulos contam com a mais moderna tecnologia de LEDs e são acionados por um LED Power Driver Philips. Estes são os maiores benefícios que a nova linha LCM310 apresenta:• Excelente custo total de propriedade com tempo de retorno interessante. • Uma impressão visual muito melhor dos produtos expostos devido à redução de pontos escuros. • O perfil de LED mais fino (13 mm) e mais discreto do mercado. • Aumenta consideravelmente a sustentabilidade considerando-se a redução no consumo de energia e na geração de detritos e a eliminação de substâncias perigosas, como mercúrio e chumbo.
4 5 Iluminação com Affinium LED para refrigeradores Para instalar o Affinium LED para refrigeradores, criamos um sistema completo, que inclui os módulos Affinium LED para refrigeradores LCM310, acessórios de instalação e LED Power Driver Philips de 100 W/24 V DC. Sobre o módulo Affinium LED para refrigeradores LCM310 O módulo de LEDs para refrigeradores LCM310 é próprio para refrigeradores com vários compartimentos, com instalação da luz sob a prateleira e acima da última prateleira, na cobertura. Estão disponíveis duas opções de comprimento (900 mm e 1200 mm) e de temperatura de cor (branco neutro e branco quente), possibilitando sua adequação ao conceito da loja. Para obter o melhor resultado, recomendamos o uso tanto do módulo sob a prateleira como do módulo acima da última prateleira, na cobertura. Também é possível escolher uma das duas soluções. Consulte o escritório local da Philips se precisar de assistência. +30°C 0°C Descrição da área iluminada 900 mm ou1200 mm 300 mm 400 mm área iluminada do LCM310 Importante Leia este guia de instalação antes de instalar o sistema de Affinium LED para refrigeradores e o LED Power Driver. Ele contém informações e observações importantes sobre a instalação e a operação. Avisos • O guia de instalação não prevalece a normas locais e (inter)nacionais referentes a instalações elétricas. • O sistema Philips LED Affinium para refrigeradores e o LED Power Driver devem ser instalados por um eletricista profissional de acordo com as normas elétricas apropriadas e em vigor e de acordo com as instruções fornecidas pela Philips. • Observe que o driver deve ficar embutido (Temperatura da carcaça máximo de 70 °C). • O módulo Affinium LED Philips para refrigeradores foi projetado para ser conectado em um circuito com uma fonte de alimentação classe II (LED Power Driver Philips) que limita a corrente. A conexão direta à tensão da rede danificará o módulo. Embora o módulo seja totalmente isolado e seja improvável a ocorrência de situações de risco, o dano causado ao módulo quando conectado à tensão da rede é irreparável. • Para dar margem às oscilações na instalação, não é recomendável que o driver opere a 80% de sua potência nominal máxima. O consumo de energia do módulo é um valor nominal, com uma variação estimada de 20%. • Antes de qualquer procedimento de instalação, manutenção ou limpeza, sempre desligue o interruptor ou corte a energia e siga os procedimentos de segurança apropriados. • Antes de remover tampas ou lâmpadas fluorescentes, sempre desligue o interruptor ou corte a energia do sistema de iluminação. • Não use fita adesiva para fixar o módulo na posição correta; use os acessórios de instalação apropriados. • Não tente trocar o cabo de força do módulo Affinium LED Philips para refrigeradores porque esse cabo é fixo no módulo. • Observe que as cores dos fios de tipos diferentes de refrigerador podem variar. A posição do reator (original) também pode ser diferente. • Dada a diversidade de modelos e marcas de refrigerador, pode ser necessário usar suportes personalizados de acordo com o tipo de refrigerador específico em uso. Se você precisar de assistência, consulte a revenda Philips local. • Para evitar disparo indesejado causado pela corrente inrush do LED Power Driver, deve ser instalado um mini disjuntor / fusível (ruptura lenta) de, no mínimo, 6A. Para substituir um mini disjuntor / fusível por um mais novo, primeiro consulte um engenheiro qualificado para garantir que isso não causará outros problemas. Limpeza • Use um pano úmido e um produto de limpeza neutro. Não esfregue o módulo com esponjas ou panos sujos ou encharcados porque eles podem deixar resíduos que podem danificar o tubo. • Não use produtos de limpeza abrasivos, esponjas de aço, alvejantes ou produtos que contenham alvejante porque eles podem arranhar e danificar o módulo.
4 5 Iluminação com Affinium LED para refrigeradores Para instalar o Affinium LED para refrigeradores, criamos um sistema completo, que inclui os módulos Affinium LED para refrigeradores LCM310, acessórios de instalação e LED Power Driver Philips de 100 W/24 V DC. Sobre o módulo Affinium LED para refrigeradores LCM310 O módulo de LEDs para refrigeradores LCM310 é próprio para refrigeradores com vários compartimentos, com instalação da luz sob a prateleira e acima da última prateleira, na cobertura. Estão disponíveis duas opções de comprimento (900 mm e 1200 mm) e de temperatura de cor (branco neutro e branco quente), possibilitando sua adequação ao conceito da loja. Para obter o melhor resultado, recomendamos o uso tanto do módulo sob a prateleira como do módulo acima da última prateleira, na cobertura. Também é possível escolher uma das duas soluções. Consulte o escritório local da Philips se precisar de assistência. +30°C 0°C Descrição da área iluminada 900 mm ou1200 mm 300 mm 400 mm área iluminada do LCM310 Importante Leia este guia de instalação antes de instalar o sistema de Affinium LED para refrigeradores e o LED Power Driver. Ele contém informações e observações importantes sobre a instalação e a operação. Avisos • O guia de instalação não prevalece a normas locais e (inter)nacionais referentes a instalações elétricas. • O sistema Philips LED Affinium para refrigeradores e o LED Power Driver devem ser instalados por um eletricista profissional de acordo com as normas elétricas apropriadas e em vigor e de acordo com as instruções fornecidas pela Philips. • Observe que o driver deve ficar embutido (Temperatura da carcaça máximo de 70 °C). • O módulo Affinium LED Philips para refrigeradores foi projetado para ser conectado em um circuito com uma fonte de alimentação classe II (LED Power Driver Philips) que limita a corrente. A conexão direta à tensão da rede danificará o módulo. Embora o módulo seja totalmente isolado e seja improvável a ocorrência de situações de risco, o dano causado ao módulo quando conectado à tensão da rede é irreparável. • Para dar margem às oscilações na instalação, não é recomendável que o driver opere a 80% de sua potência nominal máxima. O consumo de energia do módulo é um valor nominal, com uma variação estimada de 20%. • Antes de qualquer procedimento de instalação, manutenção ou limpeza, sempre desligue o interruptor ou corte a energia e siga os procedimentos de segurança apropriados. • Antes de remover tampas ou lâmpadas fluorescentes, sempre desligue o interruptor ou corte a energia do sistema de iluminação. • Não use fita adesiva para fixar o módulo na posição correta; use os acessórios de instalação apropriados. • Não tente trocar o cabo de força do módulo Affinium LED Philips para refrigeradores porque esse cabo é fixo no módulo. • Observe que as cores dos fios de tipos diferentes de refrigerador podem variar. A posição do reator (original) também pode ser diferente. • Dada a diversidade de modelos e marcas de refrigerador, pode ser necessário usar suportes personalizados de acordo com o tipo de refrigerador específico em uso. Se você precisar de assistência, consulte a revenda Philips local. • Para evitar disparo indesejado causado pela corrente inrush do LED Power Driver, deve ser instalado um mini disjuntor / fusível (ruptura lenta) de, no mínimo, 6A. Para substituir um mini disjuntor / fusível por um mais novo, primeiro consulte um engenheiro qualificado para garantir que isso não causará outros problemas. Limpeza • Use um pano úmido e um produto de limpeza neutro. Não esfregue o módulo com esponjas ou panos sujos ou encharcados porque eles podem deixar resíduos que podem danificar o tubo. • Não use produtos de limpeza abrasivos, esponjas de aço, alvejantes ou produtos que contenham alvejante porque eles podem arranhar e danificar o módulo.
6 7 Produto e ferramentas LED Power Driver100W - 24V DC LCM310 Protetordo conector Jogo deconectores Suporte para instalaçãoem prateleira LED Power Driver LED Power Driver 2.9 mm 3.5 x 6.5 mm DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL Iniciar DESLIGA LIGA Sistema TL 1 2 4 5 6 7 8 9 10 DESLIGA LIGA Sistema TL 3
6 7 Produto e ferramentas LED Power Driver100W - 24V DC LCM310 Protetordo conector Jogo deconectores Suporte para instalaçãoem prateleira LED Power Driver LED Power Driver 2.9 mm 3.5 x 6.5 mm DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL Iniciar DESLIGA LIGA Sistema TL 1 2 4 5 6 7 8 9 10 DESLIGA LIGA Sistema TL 3
8 9 Interruptor LED Power Driver 100W/24V DC LCM LCM LCM LCM LCM A corrente elétrica máxima conectadaao driver não pode exceder 80% de suacapacidade máxima. DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL Iniciar DESLIGA LIGA Sistema TL 1 2 3 4 5 6 7 8 9 10 12 T carcaça máx. 70ºC DESLIGA LIGA T carcaça máx. 70ºC DESLIGA LIGA 14 13
8 9 Interruptor LED Power Driver 100W/24V DC LCM LCM LCM LCM LCM A corrente elétrica máxima conectadaao driver não pode exceder 80% de suacapacidade máxima. DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL DESLIGA LIGA Sistema TL Iniciar DESLIGA LIGA Sistema TL 1 2 3 4 5 6 7 8 9 10 12 T carcaça máx. 70ºC DESLIGA LIGA T carcaça máx. 70ºC DESLIGA LIGA 14 13
10 11 Módulo Affinium LED para refrigeradores Dimensões (mm) (tolerância ± 5mm) A1 A3 B1 C1 LCM310 11000mm (47”) 1000 1000 52 13 LCM310 900mm (35”) 900 900 52 13 Dimensões (mm) A1 B1 C1 Comprimento dos fios: 100 mm de cada lado 28mm 13mm TL8 LCM310 O perfil mais fino do mercado Comparação de altura do módulo para refrigeradores LCM310 com a lâmpada fluorescente TL8. Aplicação: sob a prateleiraTipo Cor da luz Potência nominal (W) Temperatura de cor (K) Índice de reprodução de cor (IRC) Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) NW Branco neutro 11 41000+/-600K 75 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) NW Branco neutro 8 41000+/-600K 75 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) WW Branco quente 18 3100+/-300K 85 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) WW Branco quente 12 3100+/-300K 85 Módulo Affinium LED para refrigeradores Value-plus de 900 mm e 1200 mm Aplicação: sobre as prateleiras (na cobertura)Tipo Cor da luz Potência nominal (W) Temperatura de cor (K) Índice de reprodução de cor (IRC) Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) NW Branco neutro 30 4000+/-500K 75 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) NW Branco neutro 20 4000+/-500K 75 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) WW Branco quente 30 3100+/-300K 85 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) WW Branco quente 20 3100+/-300K 85 Módulo Affinium LED para refrigeradores Vision-plus de 900 mm e 1200 mm Aplicação: sob a prateleiraTipo Nível de luz típico (lux)sem ambiente Nível de luz típico (lux)com ambiente Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) NW 850 1150 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) NW 800 1100 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) WW 950 11050 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) WW 850 1150 Nível de luz típico (lux) no ponto onde se mede a iluminação máxima Aplicação: sobre as prateleiras (na cobertura)Tipo Nível de luz típico (lux)sem ambiente Nível de luz típico (lux)com ambiente Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) NW 2200 2500 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) NW 2000 2300 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) WW 1600 1900 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) WW 1400 1700 Método de medição O nível de luz típico é medido em uma sala escura, em uma tela refletora branca colocada em uma posição paralela ao módulo.A distância entre a tela e o fundo do módulo é de 300 mm. O ponto de medição do nível de luz típico situa-se na tela, 50 mm adiante do centro do módulo. Os valores de níveis de luz podem variar em até 20%. Em um ambiente de aplicação típica, é possível chegar a um aumento no nível de luz de até 30% devido ao reflexo do gabinete do refrigerador e da embalagem das mercadorias. O valor do nível de luz ambiente é 300 lux como indicação média. Os valores de níveis de luz podem variar em até 20%. Vida útil A vida útil dos módulos, combinados a um LED Power Driver Philips, é de 50.000 horas (70% de manutenção de lúmen, 2% de falha ao ano). Falha significa: não conformidade com a especificação técnica. Temperatura Temperatura de operação (desempenho): T operação mín. -30°C / máx. +30°C Temperatura de segurança (em operação, sem defeito) T segurança mín. -30°C / máx. +30°C Temperatura de armazenamento T armazenamento mín. -30°C / máx. +60°C Cor da carcaça • Prata Ambiente da aplicação Os módulos LCM310 são adequados para as aplicações discretas, com uso típico em locais secos e úmidos. Mais segurança Devido ao uso de tensões de operação baixas para segurança extra (SELV, Safety Extra Low Voltage), a segurança é garantida mesmo se a fiação ou as unidades sofrerem danos (somente quando utilizada uma fonte de alimentação padrão SELV). Cumprimentos e aprovações Os módulos Philips Affinium LED para refrigeradores obedecem a todas as leis aplicáveis, como a restrição a substâncias perigosas (RoHS, Restriction of Hazardous Substances) e à diretiva européia para disposição de equipamento elétrico e eletrônico (WEEE, Waste Electrical and Electronic Equipment). Em outras palavras, todos os componentes usados não contêm chumbo e são soldados por um processo de solda que não utiliza chumbo (diretiva EU 2002/95/EC).• ENEC• CE• Segurança do produto, classe III• Compatível com RoHS• WEEE• Diretiva EU 2002/95/EC
10 11 Módulo Affinium LED para refrigeradores Dimensões (mm) (tolerância ± 5mm) A1 A3 B1 C1 LCM310 11000mm (47”) 1000 1000 52 13 LCM310 900mm (35”) 900 900 52 13 Dimensões (mm) A1 B1 C1 Comprimento dos fios: 100 mm de cada lado 28mm 13mm TL8 LCM310 O perfil mais fino do mercado Comparação de altura do módulo para refrigeradores LCM310 com a lâmpada fluorescente TL8. Aplicação: sob a prateleiraTipo Cor da luz Potência nominal (W) Temperatura de cor (K) Índice de reprodução de cor (IRC) Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) NW Branco neutro 11 41000+/-600K 75 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) NW Branco neutro 8 41000+/-600K 75 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) WW Branco quente 18 3100+/-300K 85 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) WW Branco quente 12 3100+/-300K 85 Módulo Affinium LED para refrigeradores Value-plus de 900 mm e 1200 mm Aplicação: sobre as prateleiras (na cobertura)Tipo Cor da luz Potência nominal (W) Temperatura de cor (K) Índice de reprodução de cor (IRC) Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) NW Branco neutro 30 4000+/-500K 75 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) NW Branco neutro 20 4000+/-500K 75 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) WW Branco quente 30 3100+/-300K 85 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) WW Branco quente 20 3100+/-300K 85 Módulo Affinium LED para refrigeradores Vision-plus de 900 mm e 1200 mm Aplicação: sob a prateleiraTipo Nível de luz típico (lux)sem ambiente Nível de luz típico (lux)com ambiente Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) NW 850 1150 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) NW 800 1100 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) WW 950 11050 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) WW 850 1150 Nível de luz típico (lux) no ponto onde se mede a iluminação máxima Aplicação: sobre as prateleiras (na cobertura)Tipo Nível de luz típico (lux)sem ambiente Nível de luz típico (lux)com ambiente Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) NW 2200 2500 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) NW 2000 2300 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) WW 1600 1900 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) WW 1400 1700 Método de medição O nível de luz típico é medido em uma sala escura, em uma tela refletora branca colocada em uma posição paralela ao módulo.A distância entre a tela e o fundo do módulo é de 300 mm. O ponto de medição do nível de luz típico situa-se na tela, 50 mm adiante do centro do módulo. Os valores de níveis de luz podem variar em até 20%. Em um ambiente de aplicação típica, é possível chegar a um aumento no nível de luz de até 30% devido ao reflexo do gabinete do refrigerador e da embalagem das mercadorias. O valor do nível de luz ambiente é 300 lux como indicação média. Os valores de níveis de luz podem variar em até 20%. Vida útil A vida útil dos módulos, combinados a um LED Power Driver Philips, é de 50.000 horas (70% de manutenção de lúmen, 2% de falha ao ano). Falha significa: não conformidade com a especificação técnica. Temperatura Temperatura de operação (desempenho): T operação mín. -30°C / máx. +30°C Temperatura de segurança (em operação, sem defeito) T segurança mín. -30°C / máx. +30°C Temperatura de armazenamento T armazenamento mín. -30°C / máx. +60°C Cor da carcaça • Prata Ambiente da aplicação Os módulos LCM310 são adequados para as aplicações discretas, com uso típico em locais secos e úmidos. Mais segurança Devido ao uso de tensões de operação baixas para segurança extra (SELV, Safety Extra Low Voltage), a segurança é garantida mesmo se a fiação ou as unidades sofrerem danos (somente quando utilizada uma fonte de alimentação padrão SELV). Cumprimentos e aprovações Os módulos Philips Affinium LED para refrigeradores obedecem a todas as leis aplicáveis, como a restrição a substâncias perigosas (RoHS, Restriction of Hazardous Substances) e à diretiva européia para disposição de equipamento elétrico e eletrônico (WEEE, Waste Electrical and Electronic Equipment). Em outras palavras, todos os componentes usados não contêm chumbo e são soldados por um processo de solda que não utiliza chumbo (diretiva EU 2002/95/EC).• ENEC• CE• Segurança do produto, classe III• Compatível com RoHS• WEEE• Diretiva EU 2002/95/EC
12 13 1 Click 2 Sobre jogos e acessórios de instalação e LED Power Driver Instalação fácil Existem jogos de instalação criados para facilitar ainda mais a instalação nas lojas. 2. Instalação do módulo com fixação em partes diferentes da prateleira usando o suporte para instalação em prateleira. Instalado em partes diferentes da prateleira do gabinete (vista lateral). Oculto atrás da tarja de preço. 3. Protetor do conector.Após a instalação, recomenda-se o uso do protetor do conector, dando assim um acabamento estético ao esconder os conectores. 1. Instalação do módulo com o suporte para instalação em prateleira. LED Power Driver Os módulos Affinium LED Philips para refrigeradores são adequados apenas para conexão em um circuito com uma fonte de alimentação classe 2 que limita a corrente. A Philips desenvolveu um LED Power Driver que é ideal para satisfazer todas as condições de alimentação dos módulos Affinium LED para refrigeradores.Para dar margem às oscilações na instalação, não é recomendável que o driver opere a 80% de sua potência nominal máxima.Consulte o diagrama de ligação do guia de instalação para obter mais detalhes. LED Power Driver 100W, 24VDC LED Power Driver Dimensões (mm) A1 A3 B1 B2 C1 LED Power Driver 100W-134V 241.3 228.6 43.1 26.6 30.0 Dimensões (mm) A1 C1 A2 B2 B1 LED Power Driver (vista lateral) LED Power Driver (vista superior) Instalação Os módulos Affinium LED Philips para refrigeradores, os drivers e os acessórios devem ser instalados por um eletricista profissional de acordo com as normas elétricas apropriadas. Observe que os drivers não foram projetados para operação independente e, sendo assim, devem ser integrados. Uma vez que o módulo esteja instalado corretamente, não é necessário que os funcionários da loja façam qualquer manutenção com exceção da limpeza ocasional.
12 13 1 Click 2 Sobre jogos e acessórios de instalação e LED Power Driver Instalação fácil Existem jogos de instalação criados para facilitar ainda mais a instalação nas lojas. 2. Instalação do módulo com fixação em partes diferentes da prateleira usando o suporte para instalação em prateleira. Instalado em partes diferentes da prateleira do gabinete (vista lateral). Oculto atrás da tarja de preço. 3. Protetor do conector.Após a instalação, recomenda-se o uso do protetor do conector, dando assim um acabamento estético ao esconder os conectores. 1. Instalação do módulo com o suporte para instalação em prateleira. LED Power Driver Os módulos Affinium LED Philips para refrigeradores são adequados apenas para conexão em um circuito com uma fonte de alimentação classe 2 que limita a corrente. A Philips desenvolveu um LED Power Driver que é ideal para satisfazer todas as condições de alimentação dos módulos Affinium LED para refrigeradores.Para dar margem às oscilações na instalação, não é recomendável que o driver opere a 80% de sua potência nominal máxima.Consulte o diagrama de ligação do guia de instalação para obter mais detalhes. LED Power Driver 100W, 24VDC LED Power Driver Dimensões (mm) A1 A3 B1 B2 C1 LED Power Driver 100W-134V 241.3 228.6 43.1 26.6 30.0 Dimensões (mm) A1 C1 A2 B2 B1 LED Power Driver (vista lateral) LED Power Driver (vista superior) Instalação Os módulos Affinium LED Philips para refrigeradores, os drivers e os acessórios devem ser instalados por um eletricista profissional de acordo com as normas elétricas apropriadas. Observe que os drivers não foram projetados para operação independente e, sendo assim, devem ser integrados. Uma vez que o módulo esteja instalado corretamente, não é necessário que os funcionários da loja façam qualquer manutenção com exceção da limpeza ocasional.
14 15 LCM310 AcabamentoES Driver LED Power100W - 24V DC Protetordo conector Jogo deconectores Suporte para instalaçãoem prateleira Suporte para instalação Detalhes para pedido Tipo Quantidade mínima do pedido Código EOC para pedido = 1 unidade 87279008 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) NW Por caixa = 5 unidades 46263 00 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) NW Por caixa = 5 unidades 46287 00 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) WW Por caixa = 5 unidades 46270 00 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) WW Por caixa = 5 unidades 46324 00 Aplicação: sob a prateleira Tipo Quantidade mínima do pedido Código EOC para pedido = 1 unidade 87279008 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) NW Por caixa = 5 unidades 46331 00 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) NW Por caixa = 5 unidades 46843 00 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) WW Por caixa = 5 unidades 46836 00 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) WW Por caixa = 5 unidades 46850 00 Aplicação: sobre as prateleiras (na cobertura) Tipo Quantidade mínima do pedido Código EOC para pedido = 1 unidade/jogo 87279008 Jogo de conectores LCM310 do módulo Affinium LED para refrigeradores Por saco = 50 jogos 48557 00 Protetor de conectores LCM310 do módulo Affinium LED para refrigeradores Por caixa = 50 unidades 48502 00 Suporte para instalação em prateleira LCM310 do módulo Affinium LED para refrigeradores Por caixa = 50 jogos 48519 00 Encaixe de prateleira LCM310 do módulo Affinium LED para refrigeradores Por caixa = 50 jogos 48533 00 Acessórios de instalação Acabamento ES Disponível no fornecedor Tyco no site www.tyco.com Tipo Quantidade por embalagem Código EOC para pedido 87115009 LED Power Driver 100 W-24 V 10 11964 30 LED Power Driver Informações de palete Quantidade por palete Dimensões palete (mm) Padrão de empilhamento (mm) C L A C L A LED Power Driver 100 W-24 V 3.240 1.200 820 125 900 598 801 Consulte o representante Philips para conhecer a linha mais recente. Dimensões da embalagem única Quantidade por caixa Dimensões (mm) Peso brutokg C L A Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) NW 5 1.250 100 75 4.5 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) NW 5 950 100 75 3.5 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) WW 5 1.250 100 75 4.5 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) WW 5 950 100 75 3.5 Informações de palete Quantidade por palete Dimensões palete (mm) Padrão de empilhamento (mm) C L A C L A Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) NW 80 1.300 800 150 1.300 800 950 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) NW 80 1.000 800 150 1.000 800 950 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) WW 80 1.300 800 150 1.300 800 950 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) WW 80 1.000 800 150 1.000 800 950 Aplicação: sobre as prateleiras (na cobertura) Dimensões da embalagem única Quantidade por caixa Dimensões (mm) Peso brutokg C L A Jogo de conectores LCM310 do módulo Affinium LED para refrigeradores 5.000 410 410 225 20 Protetor de conectores LCM310 do módulo Affinium LED para refrigeradores 50 225 155 155 0.8 Suporte para instalação em prateleira LCM310 do módulo Affinium LED para refrigeradores 50 225 155 155 1.8 Encaixe de prateleira LCM310 do módulo Affinium LED para refrigeradores 50 225 155 155 1.2 Informações de palete Quantidade por palete Dimensões palete (mm) Padrão de empilhamento (mm) C L A C L A Jogo de conectores LCM310 do módulo Affinium LED para refrigeradores 12 1.200 800 150 1.200 800 950 Protetor de conectores LCM310 do módulo Affinium LED para refrigeradores 105 1.200 800 150 1.200 800 950 Suporte para instalação em prateleira LCM310 do módulo Affinium LED para refrigeradores 105 1.200 800 150 1.200 800 950 Encaixe de prateleira LCM310 do módulo Affinium LED para refrigeradores 105 1.200 800 150 1.200 800 950 Acessórios de instalação Dimensões da embalagem única Quantidade por caixa Dimensões (mm) Peso brutokg C L A LED Power Driver 100 W-24 V 10 300 299 89 6,6 LED Power Driver Detalhes de embalagem Dimensões da embalagem única Quantidade Dimensões (mm) Peso bruto por caixa C L A kg Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) NW 5 1.250 100 75 4.5 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) NW 5 950 100 75 3.5 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) WW 5 1.250 100 75 4.5 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) WW 5 950 100 75 3.5 Aplicação: sob a prateleira Informações de palete Quantidade por palete Dimensões palete (mm) Padrão de empilhamento (mm) C L A C L A Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) NW 80 1.300 800 150 1.300 800 950 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) NW 80 1.000 800 150 1.000 800 950 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) WW 80 1.300 800 150 1.300 800 950 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) WW 80 1.000 800 150 1.000 800 950
14 15 LCM310 AcabamentoES Driver LED Power100W - 24V DC Protetordo conector Jogo deconectores Suporte para instalaçãoem prateleira Suporte para instalação Detalhes para pedido Tipo Quantidade mínima do pedido Código EOC para pedido = 1 unidade 87279008 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) NW Por caixa = 5 unidades 46263 00 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) NW Por caixa = 5 unidades 46287 00 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) WW Por caixa = 5 unidades 46270 00 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) WW Por caixa = 5 unidades 46324 00 Aplicação: sob a prateleira Tipo Quantidade mínima do pedido Código EOC para pedido = 1 unidade 87279008 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) NW Por caixa = 5 unidades 46331 00 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) NW Por caixa = 5 unidades 46843 00 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) WW Por caixa = 5 unidades 46836 00 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) WW Por caixa = 5 unidades 46850 00 Aplicação: sobre as prateleiras (na cobertura) Tipo Quantidade mínima do pedido Código EOC para pedido = 1 unidade/jogo 87279008 Jogo de conectores LCM310 do módulo Affinium LED para refrigeradores Por saco = 50 jogos 48557 00 Protetor de conectores LCM310 do módulo Affinium LED para refrigeradores Por caixa = 50 unidades 48502 00 Suporte para instalação em prateleira LCM310 do módulo Affinium LED para refrigeradores Por caixa = 50 jogos 48519 00 Encaixe de prateleira LCM310 do módulo Affinium LED para refrigeradores Por caixa = 50 jogos 48533 00 Acessórios de instalação Acabamento ES Disponível no fornecedor Tyco no site www.tyco.com Tipo Quantidade por embalagem Código EOC para pedido 87115009 LED Power Driver 100 W-24 V 10 11964 30 LED Power Driver Informações de palete Quantidade por palete Dimensões palete (mm) Padrão de empilhamento (mm) C L A C L A LED Power Driver 100 W-24 V 3.240 1.200 820 125 900 598 801 Consulte o representante Philips para conhecer a linha mais recente. Dimensões da embalagem única Quantidade por caixa Dimensões (mm) Peso brutokg C L A Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) NW 5 1.250 100 75 4.5 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) NW 5 950 100 75 3.5 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) WW 5 1.250 100 75 4.5 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) WW 5 950 100 75 3.5 Informações de palete Quantidade por palete Dimensões palete (mm) Padrão de empilhamento (mm) C L A C L A Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) NW 80 1.300 800 150 1.300 800 950 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) NW 80 1.000 800 150 1.000 800 950 Módulo Affinium LED para refrigeradores Vision-plus LCM310 1200mm (47”) WW 80 1.300 800 150 1.300 800 950 Módulo Affinium LED para refrigeradores Vision-plus LCM310 900mm (35”) WW 80 1.000 800 150 1.000 800 950 Aplicação: sobre as prateleiras (na cobertura) Dimensões da embalagem única Quantidade por caixa Dimensões (mm) Peso brutokg C L A Jogo de conectores LCM310 do módulo Affinium LED para refrigeradores 5.000 410 410 225 20 Protetor de conectores LCM310 do módulo Affinium LED para refrigeradores 50 225 155 155 0.8 Suporte para instalação em prateleira LCM310 do módulo Affinium LED para refrigeradores 50 225 155 155 1.8 Encaixe de prateleira LCM310 do módulo Affinium LED para refrigeradores 50 225 155 155 1.2 Informações de palete Quantidade por palete Dimensões palete (mm) Padrão de empilhamento (mm) C L A C L A Jogo de conectores LCM310 do módulo Affinium LED para refrigeradores 12 1.200 800 150 1.200 800 950 Protetor de conectores LCM310 do módulo Affinium LED para refrigeradores 105 1.200 800 150 1.200 800 950 Suporte para instalação em prateleira LCM310 do módulo Affinium LED para refrigeradores 105 1.200 800 150 1.200 800 950 Encaixe de prateleira LCM310 do módulo Affinium LED para refrigeradores 105 1.200 800 150 1.200 800 950 Acessórios de instalação Dimensões da embalagem única Quantidade por caixa Dimensões (mm) Peso brutokg C L A LED Power Driver 100 W-24 V 10 300 299 89 6,6 LED Power Driver Detalhes de embalagem Dimensões da embalagem única Quantidade Dimensões (mm) Peso bruto por caixa C L A kg Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) NW 5 1.250 100 75 4.5 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) NW 5 950 100 75 3.5 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) WW 5 1.250 100 75 4.5 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) WW 5 950 100 75 3.5 Aplicação: sob a prateleira Informações de palete Quantidade por palete Dimensões palete (mm) Padrão de empilhamento (mm) C L A C L A Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) NW 80 1.300 800 150 1.300 800 950 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) NW 80 1.000 800 150 1.000 800 950 Módulo Affinium LED para refrigeradores Value-plus LCM310 1200mm (47”) WW 80 1.300 800 150 1.300 800 950 Módulo Affinium LED para refrigeradores Value-plus LCM310 900mm (35”) WW 80 1.000 800 150 1.000 800 950
