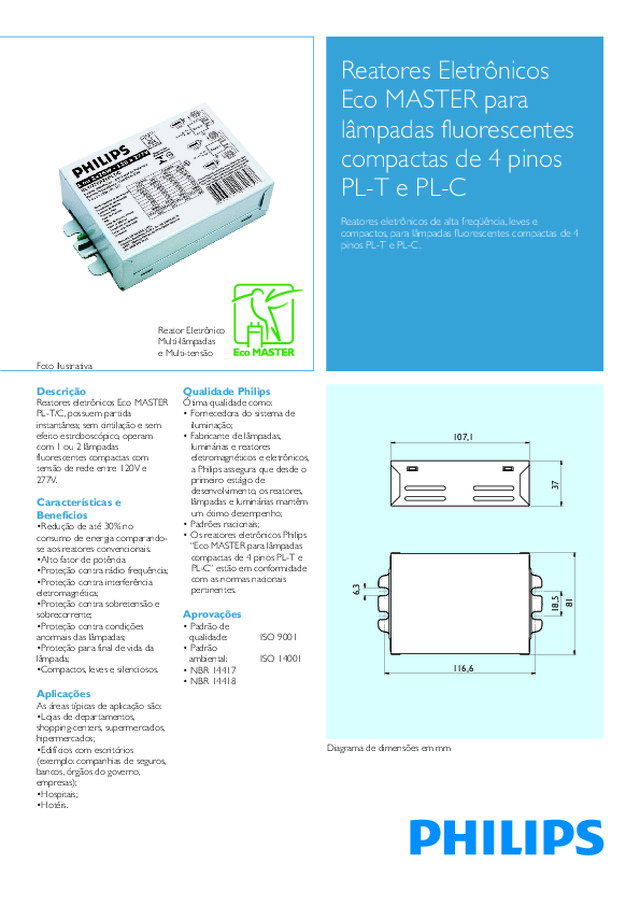

Eco MASTER para Lâmpadas Compactas de 4 Pinos PL-T e PL-C

Reatores Eletrônicos Eco MASTER para lâmpadas fluorescentes compactas de 4 pinos PL-T e PL-C Reatores eletrônicos de alta freqüência, leves e compactos, para lâmpadas fluorescentes compactas de 4 pinos PL-T e PL-C. Descrição Características e Benefícios Aplicações Reatores eletrônicos Eco MASTER PL-T/C, possuem partida instantânea; sem cintilação e sem efeito estroboscópico, operam com 1 ou 2 lâmpadas fluorescentes compactas com tensão de rede entre 120V e 277V. Redução de até 30% no  consumo de energia comparando-se aos reatores convencionais. Alto fator de potênciaProteção contra rádio frequência;Proteção contra interferência  eletromagnética; Proteção contra sobretensão e  sobrecorrente; Proteção contra condições  anormais das lâmpadas; Proteção para final de vida da  lâmpada; Compactos, leves e silenciosos. As áreas típicas de aplicação são: Lojas de departamentos,  shopping-centers, supermercados, hipermercados; Edifícios com escritórios  (exemplo: companhias de seguros, bancos, órgãos do governo, empresas); Hospitais;Hotéis. • ••• • • • • • • •• Qualidade Philips Aprovações Ótima qualidade como: Fornecedora do sistema de          iluminação; Fabricante de lâmpadas,     luminárias e reatores    eletromagnéticos e eletrônicos,    a Philips assegura que desde o    primeiro estágio de    desenvolvimento, os reatores,    lâmpadas e luminárias mantêm    um ótimo desempenho; Padrões nacionais;Os reatores eletrônicos Philips     “Eco MASTER para lâmpadas    compactas de 4 pinos PL-T e    PL-C” estão em conformidade    com as normas nacionais    pertinentes.  • Padrão de  qualidade:  ISO 9001 • Padrão  ambiental:  ISO 14001 • NBR 14417• NBR 14418 •  •  • •  Diagrama de dimensões em mm 116,6 1 8 1 8 ,5 6 ,3 Reator EletrônicoMulti-lâmpadase Multi-tensão 107,1 7 3 Foto Ilustrativa

Produto Inaudível Dados técnicos para Instalação Características de operação:Tolerância da tensão de alimentação nominal  -10% a +10% Frequência de alimentação  50-60Hz Corrente de dispersão de aterramento  0.5mA por reator Tempo de ignição  0,4s Operação mestre-escravo(reator duplo com duasluminárias simples)  Capacidade dos cabos  Máx. de 200 pF entre os cabos e aterramento, devem ser tomadas precauções contra interferência eletromagnética. Teste de resistência de isolamento  neutro).Observação: verifique se o neutro foi reconectado depois de executar o teste mencionado acima e antes de colocar a instalação em operação. Sim; cabos da lâmpada de no máximo 3m de comprimento. 500V DC da fase/neutro parao terra (não entre a fase e o  Possuem circuito de proteção contra condições anormais com autodesligamento. A energia elétrica deve estar desligada durante a manutenção ou instalação do produto. Os reatores não necessitam de qualquer dispositivo auxiliar para partida da(s) lâmpada(s). Dados técnicos para o projeto e montagem dos reatores nas luminárias: Faixa de temperatura para acendimento da lâmpada T carcaça máximo Nível de ruído Linha Completa +10°C a +50°C para aplicações usuais 65°C CódigoComercial TensãoNominal(V) Correntede rede(A) Potência Total(W) Fator defluxoluminoso Diagrama  de conexão Fig. Dados técnicos Distorçãoharmônica(THD) Fator dePotência Lâmpadas (W) EL1/218A26PLT/C EL1/218A26PLT/C EL1/226A26PLT/C EL1/226A26PLT/C EL1/242A26PL-T EL1/242A26PL-T EL1/242A26PL-T EL1/242A26PL-T 1x 18W - PL-T/C 2 x 18W - PL-T/C 1 x 26W - PL-T/C 2 x 26W - PL-T/C 1x 32W - PL-T 2 x 32W - PL-T 1 x 42W - PL-T 2 x 42W - PL-T  127220127220127220127220127220127220127220127220 0,160,090,300,170,230,130,430,210,260,140,530,300,360,220,660,37 20203737282855553332686745478382 0,990,990,990,990,990,990,990,990.990,990,990,990,990,990,990,99 1,001,001,001,001,001,001,001,001,001,001,001,001,001,001,001,00 10%10%10%12%12%12%10%10%10%10%10%10%10%10%10%10% 1122112211221122

CódigoComercial EL1/226A26PLT/CEL1/242A26PL-T EL1/218A26PLT/C  Código EAN 1 Peça12NC 789679123165478967912316477896791231883 913711116301913711116401913711117301 CaixaQtde.Peças 202020 Dimensõesmm (C x L x A) 385 x 260 x 88370 x 255 x 88370 x 255 x 88 Código EAN 789679123414378967912341677896791234235 Peso (kg) 5,45,45,4 Dados de embalagem Peso(kg) 0,2700,2700,270 Diagramas de conexão Fig. 1 SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. OCP 0004 Reator BR PT AZ VM AM/VM AM/AZ 120 a 277V Reato r VM 120 a 277V BR PT AM/AZ AZ AM/VM Fig. 2 Document Outline Página 1 Página 2 Página 3
