Eco MASTER para lâmpadas TLD Mini

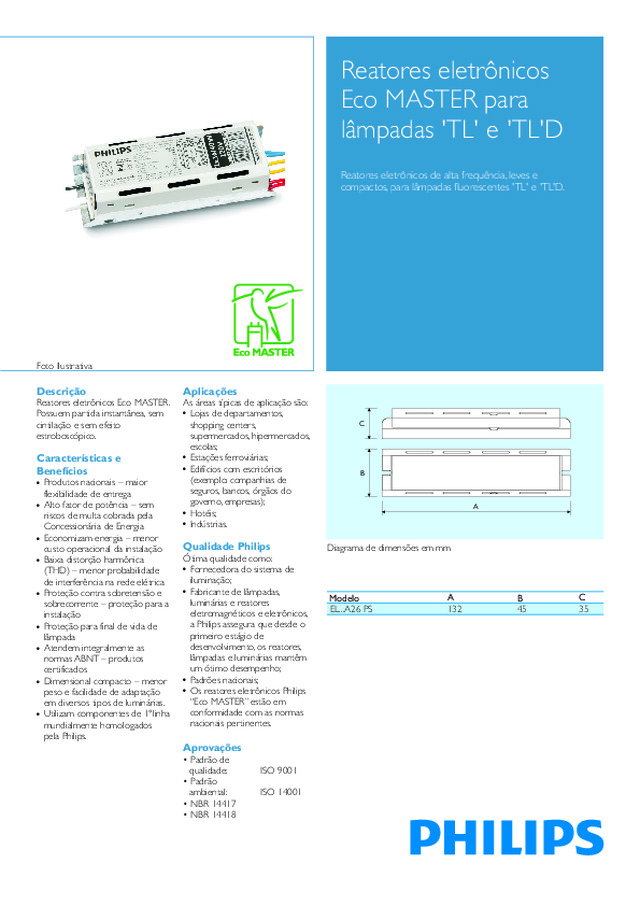

Reatores eletrônicos Eco MASTER para lâmpadas 'TL' e 'TL'D Reatores eletrônicos de alta frequência, leves e compactos, para lâmpadas fluorescentes 'TL' e 'TL'D. Descrição Características e Benefícios Reatores eletrônicos Eco MASTER. Possuem partida instantânea, sem cintilação e sem efeito estroboscópico. ! Produtos nacionais – maior flexibilidade de entrega ! Alto fator de potência – sem riscos de multa cobrada pela Concessionária de Energia ! Economizam energia – menor custo operacional da instalação ! Baixa distorção harmônica (THD) – menor probabilidade de interferência na rede elétrica ! Proteção contra sobretensão e sobrecorrente – proteção para a instalação ! Proteção para final de vida de lâmpada  ! Atendem integralmente as normas ABNT – produtos certificados ! Dimensional compacto – menor peso e facilidade de adaptação em diversos tipos de luminárias. ! Utilizam componentes de 1°linha mundialmente homologados pela Philips. Aplicações Qualidade Philips Aprovações As áreas típicas de aplicação são: ! Lojas de departamentos, shopping centers, supermercados, hipermercados, escolas; ! Estações ferroviárias; ! Edifícios com escritórios (exemplo: companhias de seguros, bancos, órgãos do governo, empresas); ! Hotéis; ! Indústrias. Ótima qualidade como: ! Fornecedora do sistema de iluminação; ! Fabricante de lâmpadas, luminárias e reatores eletromagnéticos e eletrônicos, a Philips assegura que desde o primeiro estágio de desenvolvimento, os reatores, lâmpadas e luminárias mantêm um ótimo desempenho; ! Padrões nacionais; ! Os reatores eletrônicos Philips “Eco MASTER” estão em conformidade com as normas nacionais pertinentes. • Padrão de  qualidade:  ISO 9001 • Padrão  ambiental:  ISO 14001 • NBR 14417• NBR 14418 Diagrama de dimensões em mm Foto Ilustrativa C B A Modelo EL...A26 PS A132 C35 B45

Dados técnicos para instalação Características de operação:Tolerância da tensão de alimentação nominal  +6%-10% (vide tabela acima) Frequência de alimentação  50-60Hz Partida instantâneaCorrente de dispersão de aterramento  0.5mA por reator Tempo de ignição  0,4s Operação mestre-escravo Sim; cabos da lâmpada de no (reator duplo com duas máximo 2m de comprimento. luminárias simples)    Capacidade dos cabos  Máx. de 150 pF entre os cabos e aterramento, devem ser tomadas precauções contra interferência eletromagnética. Teste de resistência de isolamento  500V DC da fase/neutro para o terra (não entre a fase e o neutro).Observação: verifique se o Neutro foi reconectado depois de executar o teste mencionado acima e antes de colocar a instalação em operação. Possuem circuito de proteção contra condições anormais com autodesligamento. A energia elétrica deve estar desligada durante a manutenção ou instalação do produto. Os reatores não necessitam de qualquer dispositivo auxiliar para partida da(s) lâmpada(s) Reator BR REDE PT VM AZ Lâmpada Fluorescente Lâmpada Fluorescente AM Diagrama de ligação Fig 1 Reator BR RED E PT VM Lâmpada Fluorescente AZ Fig 2 Produto Dados técnicos para o projeto e montagem dos reatores nas luminárias: Faixa de temperatura para acendimento da lâmpada T carcaça máximo Nível de ruído Inaudível Linha 220V    0°C a +50°C para aplicações usuais 65° CódigoComercial EL116A26 PSEL120A26 PSEL132A26 PSEL140A26 PS EL216A26 PSEL220A26 PSEL232A26 PSEL240A26 PS TensãoNominal(V) 220220220220 220220220220 Correntede rede(A) 0,080,100,170,19 0,160,170,320,35 Potência Total(W) 18213742 33377076 Fator defluxoluminoso 1,001,001,001,00 1,000,951,000,95 Diagrama de conexão Fig. 1111 2222 Dados técnicos Distorçãoharmônica(THD) 15%10%10%13% 15%15%10%15% Fator dePotência 0,970,980,980,98 0,980,980,980,98 Lâmpadas (W) 1 x 16W1 x 18/20W1 x 32W1 x 36/40W 2 x 16W2 x 18/20W2 x 32W2 x 36/40W

SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Março/2010. OCP 0004 20202020 20202020 3,203,203,203,20 4,004,004,004,00 0,1500,1500,1500,150 0,1900,1900,1900,335 EL116A26 PSEL120A26 PSEL132A26 PSEL140A26 PS EL216A26 PSEL220A26 PSEL232A26 PSEL240A26 PS CódigoComercial 1 Peça12NC CaixaQtde.Peças Dimensõesmm (C x L x A) Código EAN Peso (kg) Dados de embalagem Código EAN Peso(kg) 913711119001913711118901913711116801913711116701 913711116601913711118801913711118701913711118601 8727900876246872790087622287279008762088727900876185 8727900876161872790087614787279008761238727900876062 365 x 310 x 80365 x 310 x 80365 x 310 x 80365 x 310 x 80 365 x 310 x 80365 x 310 x 80365 x 310 x 80365 x 310 x 80 8727900876253872790087623987279008762158727900876192 8727900876178872790087615487279008761308727900876079 Document Outline Page 1 Page 2 Page 3
