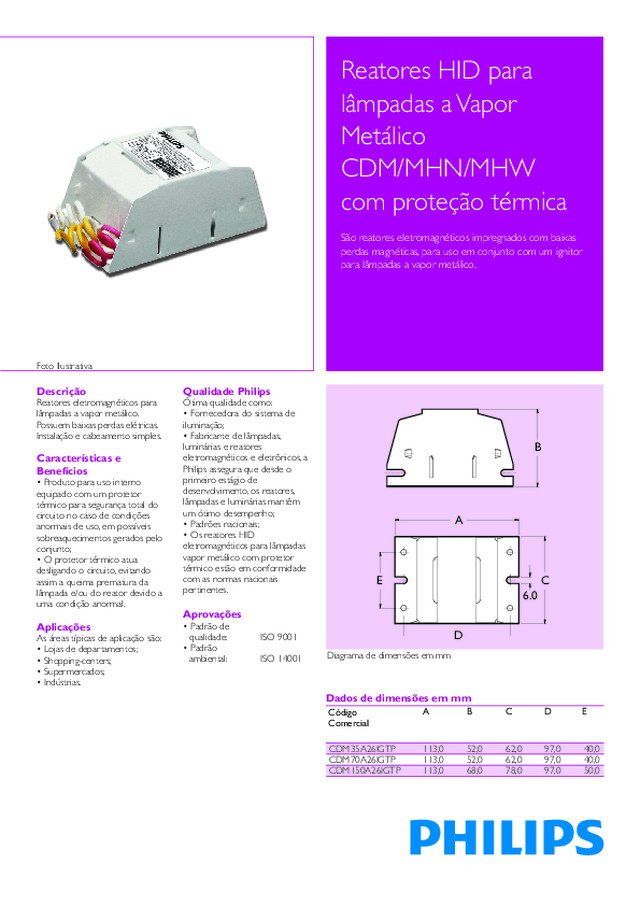

HID para Lâmpadas a Vapor Metálico CDM/MHN/MHW com Proteção Térmica

Reatores HID para lâmpadas a Vapor Metálico CDM/MHN/MHW com proteção térmica São reatores eletromagnéticos impregnados com baixas perdas magnéticas, para uso em conjunto com um ignitor para lâmpadas a vapor metálico. Descrição Características e Benefícios Aplicações Reatores eletromagnéticos para lâmpadas a vapor metálico. Possuem baixas perdas elétricas. Instalação e cabeamento simples. • Produto para uso interno equipado com um protetor térmico para segurança total do circuito no caso de condições anormais de uso, em possíveis sobreaquecimentos gerados pelo conjunto;• O protetor térmico atua desligando o circuito, evitando assim a queima prematura da lâmpada e/ou do reator devido a uma condição anormal. As áreas típicas de aplicação são:• Lojas de departamentos;• Shopping-centers;• Supermercados;• Indústrias. Qualidade Philips Aprovações Ótima qualidade como:• Fornecedora do sistema de iluminação;• Fabricante de lâmpadas, luminárias e reatores eletromagnéticos e eletrônicos, a Philips assegura que desde o primeiro estágio de desenvolvimento, os reatores, lâmpadas e luminárias mantêm um ótimo desempenho;• Padrões nacionais;• Os reatores HID eletromagnéticos para lâmpadas vapor metálico com protetor térmico estão em conformidade com as normas nacionais pertinentes.  • Padrão de  qualidade:  ISO 9001 • Padrão  ambiental:  ISO 14001 Diagrama de dimensões em mm A  B C D  6.0  E Foto Ilustrativa CódigoComercial CDM35A26IGTPCDM70A26IGTPCDM150A26IGTP A 113,0113,0113,0 B 52,052,068,0 D 97,097,097,0 E 40,040,050,0 Dados de dimensões em mm C 62,062,078,0

CódigoComercial CDM35A26IGTP( )CDM70A26IGTP( )CDM150A26IGTP( ) Na embalagem são fornecidos 1 reator + 1 capacitor + 1 ignitor.Nota: Capacitor utilizado para corrigir o fator de potência   0,92 ³ Lâmpadas (Tipo) CDM 35WCDM/MH 70WCDM/MH 150W D t (ºC) 707090 Capacitor  F x V m 6 x 250 10 x 25018 x 250 Dados técnicos Perdas (W) 10,014,025,0 Correntede rede(A) 0,220,400,85 Fator dePotência 0,950,950,95 AlimentaçãoRede    Freq.(V)       (Hz) 220220220 606060 Tw (ºC) 130130130 Ignitor IGN40-PIGN40-PIGN40-P CódigoComercial CDM35A26IGTPCDM70A26IGTPCDM150A26IGTP  Código EAN 1 Peça12NC 789440051458778944005145947894400514600 913711230301913711230601913711230001 CaixaQtde.Peças 884 Dimensõesmm (C x L x A) 255 x 206 x 110255 x 206 x 110240 x 238 x 70 Código EAN 789679123473078967912347477896791234716 Peso (kg) 7,127,126,96 Dados de embalagem Peso(kg) 0,830,831,70 SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. A M V M B R BR PRETO F(F) F(N) R E D E Secção dos cabos:No lado da linha de alimentação: 1,0 - 2,5 mm²Comprimento da decapagem do cabo: 20mmNota: por questões de segurança, o reator deverá ser aterrado. Diagrama de conexão REATOR IGNITOR T e TW: O significado destas siglas nas etiquetas de produtos são para definir as condições ideais de temperatura ambiente de trabalho do reator. As normas vigentes declaram que a diferença entre elas (ex.: TW: 130°Ce  T: 90°C = 40°C) indicam qual a temperatura ambiente máxima no alojamento onde está instalado o reator.Os reatores Philips permitem que esta temperatura seja no máximo 50°C, sem comprometer a garantia especificada, desde que a tensão de alimentação não seja superior a 6% do valor nominal declarado na etiqueta do produto. Obs.: Estes valores são afetados diretamente pelo modelo de luminária utilizada referente ao espaço, formas de dissipação, tipo de construção, ventilação, proteção contra a influência de calor gerado pela lâmpada, etc. D D Document Outline Página 1 Página 2
