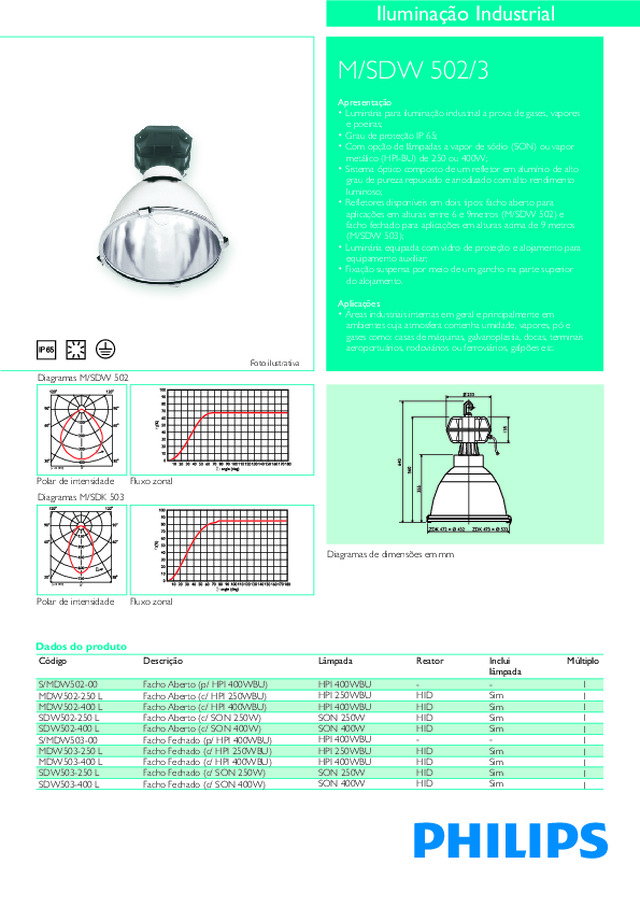

M/SDW 502 e 503

M/SDW 502/3 Apresentação• Luminária para iluminação industrial a prova de gases, vapores  e poeiras; • Grau de proteção IP 65;• Com opção de lâmpadas a vapor de sódio (SON) ou vapor  metálico (HPI-BU) de 250 ou 400W; • Sistema óptico composto de um refletor em alumínio de alto  grau de pureza repuxado e anodizado com alto rendimento luminoso; • Refletores disponíveis em dois tipos: facho aberto para  aplicações em alturas entre 6 e 9metros (M/SDW 502) e facho fechado para aplicações em alturas acima de 9 metros (M/SDW 503); • Luminária equipada com vidro de proteção e alojamento para  equipamento auxiliar; • Fixação suspensa por meio de um gancho na parte superior  do alojamento. Aplicações• Áreas industriais internas em geral e principalmente em  ambientes cuja atmosfera contenha umidade, vapores, pó e gases como: casas de máquinas, galvanoplastia, docas, terminais aeroportuários, rodoviários ou ferroviários, galpões etc. Diagramas de dimensões em mm Polar de intensidade Fluxo zonal Polar de intensidade Diagramas M/SDK 503 Fluxo zonal (cd/1000) (cd/1000) g 0° h g 0° 0° h g Diagramas M/SDW 502 Dados do produto Descrição Facho Aberto (p/ HPI 400WBU)Facho Aberto (c/ HPI 250WBU)Facho Aberto (c/ HPI 400WBU)Facho Aberto (c/ SON 250W)Facho Aberto (c/ SON 400W)Facho Fechado (p/ HPI 400WBU)Facho Fechado (c/ HPI 250WBU)Facho Fechado (c/ HPI 400WBU)Facho Fechado (c/ SON 250W)Facho Fechado (c/ SON 400W) Lâmpada HPI 400WBUHPI 250WBUHPI 400WBUSON 250WSON 400WHPI 400WBUHPI 250WBUHPI 400WBUSON 250WSON 400W Reator -HIDHIDHIDHID-HIDHIDHIDHID Incluilâmpada-SimSimSimSim-SimSimSimSim Múltiplo 1111111111 Código S/MDW502-00MDW502-250 LMDW502-400 LSDW502-250 LSDW502-400 LS/MDW503-00MDW503-250 LMDW503-400 LSDW503-250 LSDW503-400 L Iluminação Industrial Foto ilustrativa Document Outline Page 1
