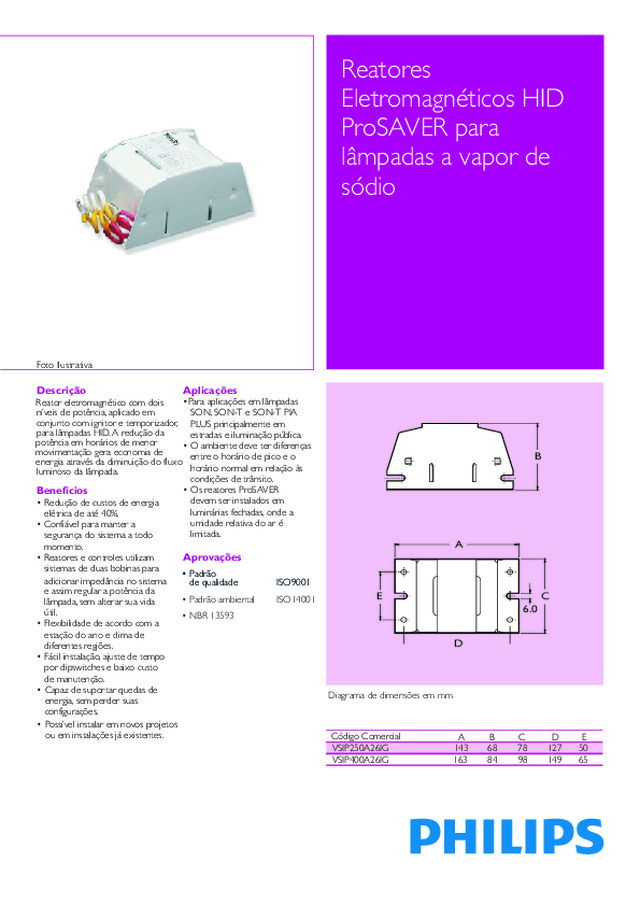

Reatores Eletromagnéticos HID ProSAVER para lâmpadas a vapor de  sódio  Descrição Benefícios • • • • • • Redução de custos de energia elétrica de até 40%.  Confiável para manter a  segurança do sistema a todo momento.  Reatores e controles utilizam  sistemas de duas bobinas para adicionar impedância no sistema e assim regular a potência da lâmpada, sem alterar sua vida útil.Flexibilidade de acordo com a estação do ano e clima de diferentes regiões. Fácil instalação, ajuste de tempo por dipswitches e baixo custo de manutenção.    Capaz de suportar quedas de energia, sem perder suas configurações.     Aplicações Aprovações •Para aplicações em lâmpadas  SON, SON-T e SON-T PIA PLUS  •  • Os reatores ProSAVER  devem ser instalados em luminárias fechadas, onde a umidade relativa do ar é limitada.     principalmente em  estradas e iluminação pública. . O ambiente deve ter diferenças entre o horário de pico e o horário normal em relação às condições de trânsito Foto Ilustrativa         • Padrão      •  Padrão ambiental        ISO14001   •  NBR 13593    Código Comercial VSIP250A26IGVSIP400A26IG A B C D E 143 68 163 84 78 127 50 98 149 65 Diagrama de dimensões em mm A  B C D  6.0  E ISO9001 Reator eletromagnético com dois  níveis de potência, aplicado em   conjunto com ignitor e temporizador,   para lâmpadas HID. A redução da   potência em horários de menor   movimentação gera economia de   energia através da diminuição do fluxo   luminoso da lâmpada. • Possível instalar em novos projetos ou em instalações já existentes.  de qualidade

Código Lâmpadas Potência  Tensão Frequência Corrente Capacitor Perdas Fator de Potência  Comercial Lâmpada Nominal de lâmpada de rede (W) (W) (V) (Hz) (A) F/ V (W) (W) potência ? Dados técnicos antes da mudança de nível  VSIP250A26IG 250 250 220 60 VSIP400A26IG 400 400 220 60 250 168 220 60 400 252 220 60 Ignitor Timer Fig.A C2 C1 L 16.75    4.3 16.75 A Fig.B Diagrama de dimensões em mm Modelo  C1 C2 L A Fig  IGN50-P 10.0   - 34.5 55.0 B TIMER ESC026 99.5 81.5 44.5 30.0 C Código Lâmpadas Tensão Frequência T carcaça Temperatura  Max.  Tensão   Max. perda Dimensões Comercial Nominal máxima ambiente cab cap   de pico de potência (W) (V) (Hz) ºC ºC F kV (W) Fig. ? Dados técnicos IGN50-PTIMER ESC026 SON 220 50/60 90  -20...+85 0.1  2.8...4.5 3 A 220 60 80  -30...+75 - - 1 B L A C1 VSIP250A26IGVSIP400A26IG 1.3 32x250 30 0.92 280 2.1 45x250 38 0.92 438 1.0 32x250 25 193 1.4 45x250 33 285 Código Lâmpadas Potência  Tensão Frequência Corrente Capacitor Perdas Potência  Comercial Lâmpada Nominal de lâmpada de rede (W) (W) (V) (Hz) (A) F/ V (W) (W) ? Dados técnicos após a mudança de nível  Fluxo luminoso (lm) 3000051000 Fluxo luminoso (lm) 18000 28000 0.780.87 Fator de potência

Timers ESC têm diferentes tipos de estágios que podem fornecer alternativas e flexibiblidade em diversas variações do tempo, regiões e condições do trânsito. O Timer ESC026 possuem 4 botões de ajuste. Posição 1 e posição 2  controlam o temporizador t1, desde seu acendimento até sua mudança de nível. Posição 3 e posição 4 controlam o temporizador  t2, desde o começo da mudança de nível até o momento de reacendimento. Existem 4 opções para t1 e para t2, totalizando 16  opções para esse controlador. Instruções de ajuste de t1 e t2 são mostradas na figura C.     . Fig.C Botões 1,2: Temporizador t1  t1  t2 Botões 3,4: Temporizador t2 Fig.E   100%   18:00   24:00       t1   t 2 7:00 5:00 ~60% Potência Lâmpada Para um ajuste de t1 = 6 horas e t2 = 5 horas, a diminuição da potência da lâmpada é mostrada na figura Fig. E. Os tempos t1 e t2 vêm ajustadode fábrica para 4 horas. Ajuste o tempo que preferir antes da instalação.     Esquema de Ligação - ProSAVER Fig.D Distância máxima entre o reator e a lâmpada:6 metros com cabo de secção mínimade 2,5mm².    Lâmpada TIMER Capacitor Reator F(N) F(F) Azul 230V No C Nc N L IGNITOR B La N Vermelho Preto Branco Amarelo

SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. Código 1 Peça Caixa Comercial  Código do Peso  Qtde. Dimensões  Peso  Produto (kg)  peças mm (C x L x A)  (kg)  Dados de embalagem VSIP250A26IGVSIP400A26IG TIMER ESC026 2.904.62 913711251201913711251301 913710016514 0.07 2 4 20 288 x 238 x 70207 x 193 x 88220 x 233 x 83 4.80 3.10 1.35 Document Outline Página 1 Página 2 Página 3 Página 4
