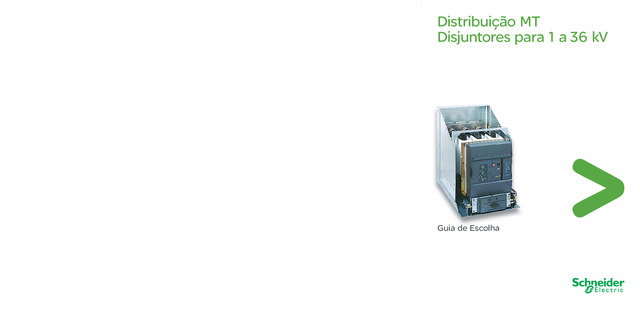

Distribuição MT - Disjuntores para 1 a 36kV

O domínio das técnicas de interrupção Técnica de interrupção a vácuo Os disjuntores a vácuo se distinguem por necessitarem de baixa energia mecânica para sua operação. Basicamente, são um conjunto com um comando mecânico (energia armazenada em molas) e três ampolas seladas com dois contatos: um ﬁ xo e um móvel. As tecnologias mais recentes permitem um alto nível de vácuo dentro destas ampolas. A alta rigidez dielétrica do vácuo proporciona uma redução na distância entre os contatos e essa distância e a baixa velocidade de abertura permitem utilizar baixa energia no comando do mecanismo. Quando os contatos se separam, estabelece-se um arco através do vapor metálico e a corrente a ser interrompida ﬂ ui pelo plasma até a primeira passagem pelo zero de corrente. O arco então é extinto. Com isso o vapor metálico condensa sobre a superfície dos contatos em poucos microssegundos, restabelecendo a rigidez dielétrica entre os contatos e a extinção segura do arco. Os contatos são projetados de tal modo que o campo magnético gerado pelo próprio arco é aplicado no eixo dos contatos mantendo o arco uniformemente disperso, evitando pontos quentes. Vantagens: ■ Um disjuntor mais compacto ■ Design moderno, compatível com os conceitos ergonômicos ■ Interrupção simpliﬁ cada e conﬁ ável ■ Alta durabilidade elétrica e mecânica Técnica da autocompressão em disjuntores a gás SF 6 Considerando inicialmente os contatos principais e os contatos de arco fechados. Quando os mesmos começam a abrir, o pistão comprime levemente o gás SF 6 na câmara de pressão. Durante o período de arco, menor que 15 milissegundos, quando da separação dos contatos forma-se um arco entre estes contatos. O pistão continua seu movimento descendente, comprimindo o gás e uma pequena quantidade deste gás frio é direcionada por um bico isolante para o arco. Para a interrupção de baixas correntes, o arco é resfriado por convecção forçada. Entretanto, para altas correntes, a expansão térmica desloca os gases aquecidos em direção às áreas frias do polo. Devido às propriedades dielétricas do SF 6 , a distância entre os dois contatos de arco é suﬁ ciente para interromper deﬁ nitivamente o arco na passagem do primeiro zero de corrente. Os contatos continuam seu trajeto, injetando gás frio até que os contatos estejam completamente abertos. ■ Vácuo ■ SF 6 As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. P.125.02-02/09 contatos comerciais SÃO PAULO - SP - Av. das Nações Unidas, 18.605CEP 04795-100Tel.: 0_ _11 2165-5400 - Fax: 0_ _11 2165-5391 RIBEIRÃO PRETO - SP - Rua Chile, 1711 - cj. 304Millennium Work Tower - Jd. Irajá - CEP 14020-610Tel.: 0_ _16 2132-3150 - Fax: 0_ _16 2132-3151 RIO DE JANEIRO - RJ - Rua da Glória, 344 - salas 602 e 604 Glória - CEP 20241-180Tel.: 0_ _21 2111-8900 - Fax: 0_ _21 2111-8915 BELO HORIZONTE - MG - Av. Alameda da Serra, 400 - 8 o andar Vila da Serra - Nova Lima - CEP 34000-000Tel.: 0_ _31 3069-8000 - Fax: 0_ _31 3069-8020 CURITIBA - PR - Av. João Bettega, 5480 - CICCEP 81350-000Tel.: 0_ _41 2101-1200 - Fax: 0_ _41 2101-1276 FORTALEZA - CE - Av. Desembargador Moreira, 2120 - salas 807 e 808 - Aldeota - CEP 60170-002 - Equatorial Trade CenterTel.: 0_ _85 3308-8100 - Fax: 0_ _85 3308-8111 GOIÂNIA - GO - Rua 84, 644 - sala 403 - Setor SulCEP 74083-400Tel.: 0_ _62 2764-6900 - Fax: 0_ _62 2764-6906 JOINVILLE - SC - Rua Marquês de Olinda, 1211 - 1 o andar Bairro Santo Antônio - CEP 89218-250Tels.: 0_ _47 3425-1200 / 3425-1201 / 3425-1221 PARNAMIRIM - RN - Av. Abel Cabral, 93 - Nova ParnamirimCEP 59151-250Tel.: 0_ _84 4006-7000 - Fax: 0_ _84 4006-7002 PORTO ALEGRE - RS - Rua Ernesto da Fontoura, 1479salas 706 a 708 - São Geraldo - CEP 90230-091Tel.: 0_ _51 2104-2850 - Fax: 0_ _51 2104-2860 RECIFE - PE - Rua Ribeiro de Brito, 830 - salas 1603 e 1604Edifício Empresarial Iberbrás - Boa Viagem - CEP 51021-310Tel.: 0_ _81 3366-7070 - Fax: 0_ _81 3366-7090 SALVADOR - BA - Av. Tancredo Neves, 1632 - salas 812, 813 e 814 - Edifício Salvador Trade Center - Torre Sul - Caminho das Árvores - CEP 41820-021Tel.: 0_ _71 3183-4999 - Fax: 0_ _71 3183-4990 SÃO LUÍS - MA - Av. dos Holandeses, lotes 6 e 7 - quadra 33Ed. Metropolitan Market Place - sala 601 - Ipem CalhauCEP 65071-380Tel.: 0_ _98 3227-3691 Schneider Electric Brasil Ltda MATRIZ SÃO PAULO/SP - Av. das Nações Unidas, 18.605Santo Amaro - CEP 04795-100CNPJ: 82.743.287/0027-43 - IE: 148.061.989.116 FÁBRICAS GUARAREMA/SP - Estrada Municipal Noriko Hamada, 180 Lambari - CEP 08900-000CNPJ: 82.743.287/0012-67 - IE: 331.071.296.119 SUMARÉ/SP - Av. da Saudade, 1125 - Frutal - CEP 13171-320CNPJ: 82.743.287/0008-80 - IE: 671.008.375.110 Call Center: 0800 7289 110 ou (11) 3468-5791 [email protected] www.schneider-electric.com.br wap.schneider.com.br Parceria com: Conheça o calendário de treinamentos técnicos: www.schneider-electric.com.br Mais informações: tel. (11) 2165-5350 ou [email protected] SÃO PAULO/SP - Av. Nações Unidas, 23.223 - JurubatubaCEP 04795-907CNPJ: 82.743.287/0001-04 - IE: 116.122.635.114 CURITIBA/PR - Rua João Bettega, 5.480 - CIC - CEP 81350-000CNPJ: 05.389.801/0001-04 - IE: 90.272.772-81 Distribuição MTDisjuntores para 1 a 36 kV Guia de Escolha

Notas:(1) dimensões e pesos considerando disjuntores com comando frontal(2) para disjuntor Evolis na corrente de 2500 A(3) disjuntores LF em 2000 A disponíveis somente na versão ﬁ xa(4) disjuntor SFset, acima de 24 kV, sob consulta ■ com relé incorporado ■ com TCs incorporados ■ com disparador Mitop ■ sem tensão auxiliar ( ) Disjuntor 2000-2500 A( ) Disjuntor com entre-fases de 250 mm( ) Versão lateral Aparelho tipo 7P1 7P2 7P3 17P1 17P2 17P3 15P4 24P0 24P1 24P2 24P0 24P1 SF1 SFset SF2 LF1 LF2 LF3 Características elétricas (NBR 7118, IEC 62271-100, VDE 0670, BS 5311, UTE C 64-100/101 Tensão nominal (kV 50/60 Hz) 7,2 7,2 7,2 17,5 17,5 17,5 15 24 24 24 24 24 17,5 24 36 17,5 24 (4) 24 36 7,2 7,2 17,5 7,2 17,5 Nível de isolamento kV ef. 60 Hz - 1 min. 20 20 20 38 38 38 38 50 50 50 50 50 88 50 70 38 50 50 70 20 20 38 20 38 kV crista 1.2/50 µs 60 60 60 95 95 95 95 125 125 125 125 125 95 125 170 95 125 125 170 60 60 95 60 95 Corrente nominal In (A) 400 ■ 630 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ 1250 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ 2000 ■ ■ ■ ■ (3) ■ (3) 2500 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ 3150 ■ ■ ■ ■ ■ ■ ■ ■ ■ Capacidade de interrupção sob (kV): Icc (kA ef.) 7,2 25 31,5 40 25 31,5 50 25 31,5 40 50 15 50 17,5 25 31,5 40 12,5 16 20 25 16 20 25 31,5 25 31,5 24 16 25 31,5 16 25 16 20 25 16 20 25 25 31,5 40 36 12,5 16 20 25 25 31,5 40 Poder de fechamento (kA crista) 65 81,9 104 65 81,9 104 130 41,6 65 81,9 41,6 65 32,5 41,6 52 63 41,6 52 63 32,5 41,6 52 63 41,6 52 63 41,6 52 63 63 81,9 104 63 81,9 104 63 81,9 130 81,9 63 81,9 104 130 63 81,9 Corrente de curta duração admissível (kA ef.-3s) 25 31,5 40 25 31,5 40 50 16 25 31,5 16 25 12,5 16 20 25 16 20 25 12,5 16 20 25 16 20 25 16 20 25 25 31,5 40 25 31,5 40 25 31,5 50 31,5 25 31,5 40 50 25 31,5 Capacidade de interrupção para correntes capacitivas (A) 400 280 280 280 280 280 280 630 400 400 400 400 400 400 400 440 440 440 440 440 440 440 440 440 440 440 440 440 1250 400 400 400 400 400 400 400 400 400 400 400 400 875 875 875 875 875 875 875 875 875 1600 400 400 2000 400 400 400 2500 400 400 400 400 400 400 400 400 400 1750 1750 1750 1750 1750 1750 3150 400 2200 2200 Sequência de manobras O-3 min.-CO 3 min.-CO ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ O-0,3 s-CO-15 s-CO ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ O-0,3 s-CO-3 min.-CO ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Tempo de funcionamento (ms) abertura 45 45 45 45 45 45 48 44 44 44 50 50 50 50 50 50 50 50 50 48 48 48 48 interrupção 60 60 60 60 60 60 70 60 60 60 60 60 65 65 65 65 65 65 65 70 70 70 70 fechamento 62 62 62 62 62 62 65 71 71 71 65 65 70 70 70 70 70 70 70 65 65 65 65 Características construtivas Dimensõese pesos (1) ﬁ xo (ﬁ xo + chassi) A (mm) 535 535 535 535 535 535 712/760 712/760 712/760 744 744 1175 1175 1175 1175 1175 1030 - 1147 1030 - 1147 995 995 995 L (mm) 470/550 550 660 550/660 (2) 550/660 (2) 660 645/730 645/730 645/730 325 325 853 973 1347 853 973 910 910 542 602 776 P (mm) 429 429 429 429 429 429 593 593 593 1095 1095 600 600 600 649 649 750 - 777 750 - 777 539 539 539 peso (kg) 51/55 55/79 (2) 79 55/79 (2) 55/79 (2) 79 97/135 97/135 97/135 90 90 103 105 113 113 115 179 - 194 239 - 254 124 148 168 extraível (sub-cubículo) A (mm) 965 965 965 965 965 965 980 1188 1188 1188 L (mm) 576/686 686/866 (2) 866 686/866 (2) 686/866 (2) 866 886 786/886 786/886 786/886 P (mm) 1140 1440 1440 1140 1140 1140 902 1400 1400 1400 peso (kg) 118 174/272 (2) 272 174/272 (2) 174/272 (2) 272 338 270/354 270/354 270/354 Disjuntores Evolis (vácuo) Disjuntores SF1 (gás SF 6 ) Disjuntores SFset (gás SF 6 ) Disjuntores SF2 (gás SF 6 ) Disjuntores LF (gás SF 6 ) Flexibilidade de instalação, interrupção simplificada e confiável, alta durabilidade elétrica e mecânica.
