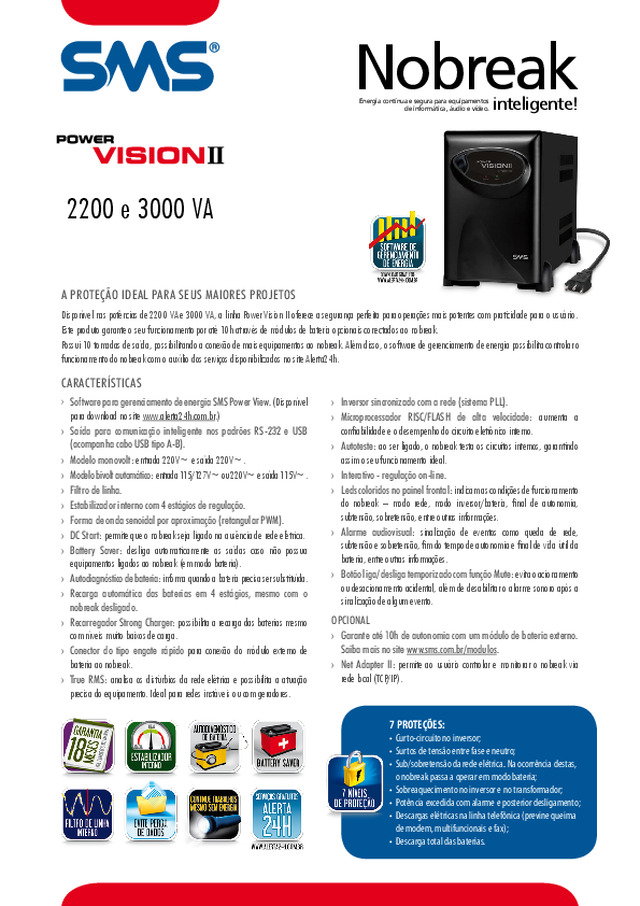

Power Vision II

7 PROTEÇÕES: Curto-circuito no inversor; • Surtos de tensão entre fase e neutro; • Sub/sobretensão da rede elétrica. Na ocorrência destas,  • o nobreak passa a operar em modo bateria;Sobreaquecimento no inversor e no transformador; • Potência excedida com alarme e posterior desligamento; • Descargas elétricas na linha telefônica (previne queima  • de modem, multifuncionais e fax);Descarga total das baterias. • Nobreak Energia contínua e segura para equipamentos de informática, áudio e vídeo. inteligente! A PROTEÇÃO IDEAL PARA SEUS MAIORES PROJETOS Disponível nas potências de 2200 VA e 3000 VA, a linha Power Vision II oferece a segurança perfeita para operações mais potentes com praticidade para o usuário.Este produto garante o seu funcionamento por até 10h através de módulos de bateria opcionais conectados ao nobreak.Possui 10 tomadas de saída, possibilitando a conexão de mais equipamentos ao nobreak. Além disso, o software de gerenciamento de energia possibilita controlar o funcionamento do nobreak com o auxílio dos serviços disponibilizados no site Alerta24h. CARACTERÍSTICAS ›  Software para gerenciamento de energia SMS Power View. (Disponível  para download no site www.alerta24h.com.br.) ›  Saída  para  comunicação  inteligente  nos  padrões  RS-232  e  USB  (acompanha cabo USB tipo A-B). ›  Modelo monovolt: entrada 220V~ e saída 220V~.›  Modelo bivolt automático: entrada 115/127V~ ou 220V~ e saída 115V~.›  Filtro de linha.›  Estabilizador interno com 4 estágios de regulação.›  Forma de onda senoidal por aproximação (retangular PWM).›  DC Start: permite que o nobreak seja ligado na ausência de rede elétrica.›  Battery  Saver:  desliga  automaticamente  as  saídas  caso  não  possua  equipamentos ligados ao nobreak (em modo bateria). ›  Autodiagnóstico de bateria: informa quando a bateria precisa ser substituída.›  Recarga  automática  das  baterias  em  4  estágios,  mesmo  com  o  nobreak desligado. ›  Recarregador Strong Charger: possibilita a recarga das baterias mesmo  com níveis muito baixos de carga. ›  Conector  do  tipo  engate  rápido  para  conexão  do  módulo  externo  de  bateria ao nobreak. ›  True RMS: analisa os distúrbios da rede elétrica e possibilita a atuação  precisa do equipamento. Ideal para redes instáveis ou com geradores. ›  Inversor sincronizado com a rede (sistema PLL).›  Microprocessador  RISC/FLASH  de  alta  velocidade:  aumenta  a  confiabilidade e o desempenho do circuito eletrônico interno. ›  Autoteste: ao ser ligado, o nobreak testa os circuitos internos, garantindo  assim o seu funcionamento ideal. ›  Interativo - regulação on-line.›  Leds coloridos no painel frontal: indicam as condições de funcionamento  do  nobreak  –  modo  rede,  modo  inversor/bateria,  final  de  autonomia, subtensão, sobretensão, entre outras informações. ›  Alarme  audiovisual:  sinalização  de  eventos  como  queda  de  rede,  subtensão e sobretensão, fim do tempo de autonomia e final de vida útil da bateria, entre outras informações. ›  Botão liga/ desliga temporizado com função Mute: evita o acionamento  ou desacionamento acidental, além de desabilitar o alarme sonoro após a sinalização de algum evento. OPCIONAL›  Garante até 10h de autonomia com um módulo de bateria externo.  Saiba mais no site www.sms.com.br/modulos. ›  Net Adapter II: permite ao usuário controlar e monitorar o nobreak via  rede local (TCP/IP). 2200 e 3000 VA

As informações contidas neste catálogo poderão sofrer alterações sem aviso prévio. Imagens meramente ilustrativas. Fev/2012. ET 0027735-04. CA TAL24302. CONFIGURAÇÃO TÍPICA (EQUIPAMENTOS DE INFORMÁTICA) Consumo Máximo VA [1] A Impressora jato de tinta 50 B PC (onboard) + monitor LCD 15” 200 C PC (onboard) + monitor LCD 17” 230 D PC (onboard) + monitor CRT 17”ou 19” 300 E PC (offboard) + monitor LCD 17” 350 F PC (offboard) + monitor CRT 17”ou 19” 400 TEMPO DE AUTONOMIA [2] Configuração Típica  μPV 2200 (2 baterias 12Vdc x 18 ou 17Ah) μPV 3000 (2 baterias 12Vdc x 18 ou 17Ah) C + A 3h 3h F 1h50 min 1h50 min 2C + A 1h25 min 1h25 min 2F 30 min 30 min 2C + 2D 20 min 20 min 6C + A 15 min 15 min 8C + 2A 10 min 10 min 12C — 07 min [1]   Consumo máximo é a potência que os equipamentos ligados ao nobreak podem atingir, considerando-se regime não  contínuo de operação. [2]   O tempo de autonomia varia significativamente de acordo com as condições de uso da bateria, do número de ciclos de  carga e descarga, da temperatura ambiente, bem como da potência média dos equipamentos ligados ao nobreak. Cabo de força (entrada de rede) com plugue padrão NBR14136 Tomadas de saída   Padrão NBR 14136 Exaustor para refrigeração interna Botão para ativar e desativar a função Battery Saver Comunicação inteligente Portas RS-232 e USB Proteção para linha telefônica Calotas protetoras Rodízios deslizantes Conector para bateria externa 2200 e 3000 VA Power Vision II μPV 2200 S μPV 2200 Bi μPV 3000 Bi Carac terístic as de entrada Tensão nominal [V~] 220 Bivolt automático  115/127/220 Variação máxima de tensão em modo rede [V~] 165 a 264 88 a 141 (rede 115/127V~) 170 a 262 (rede 220V~) Frequência de rede [1] [Hz] 60 ± 5 Plugue do cabo de força Padrão NBR 14136 (20A) Carac terístic as de saída Potência máxima [VA] 2200 3000 Fator de potência 0,62 Tensão nominal  [2] [V~] 220 115 Regulação ± 5% (para operação bateria) [2] + 6% - 10% (para operação rede) Frequência [Hz] 60 ± 1% (para operação bateria) Forma de onda do inversor Senoidal por aproximação (retangular PWM - controle de largura e amplitude) Número de tomadas 10 tomadas Padrão NBR 14136 (10A) Acionamento do inversor 0,8 ms Carac terístic as gerais Rendimento 95% (para operação rede) e 85% (para operação bateria) Bateria interna 2 baterias 12Vdc / 18 ou 17Ah (24Vdc) Bateria externa (opcional) 24Vdc / 40 ou máximo 45Ah Peso líquidoPeso bruto [kg] 30,531,5 31,132,1 35,136,1 Dimensões A x L x P [mm] 307 x 220 x 484 Comprimento do cabo de força do nobreak [mm] 1450 ± 50 Saídas para comunicação inteligente Serial RS-232 (Padrão ponto-a-ponto) USB (Tipo A-B) Conector para proteção de linha telefônica RJ-11 Proteção contra surtos de tensão:Máxima energia de surto  [3] Máxima corrente de pico 8/20μsTensão de operação [J] [A] [V~] 426 4500 275 276 4500 175 [1] Modelos 50Hz somente sob consulta. • [2] Utilize um multímetro TRUE RMS para medir a tensão de saída. • [3]  De acordo com ANSI C62.41 categoria A. Nobreak
