Sinus Triphases

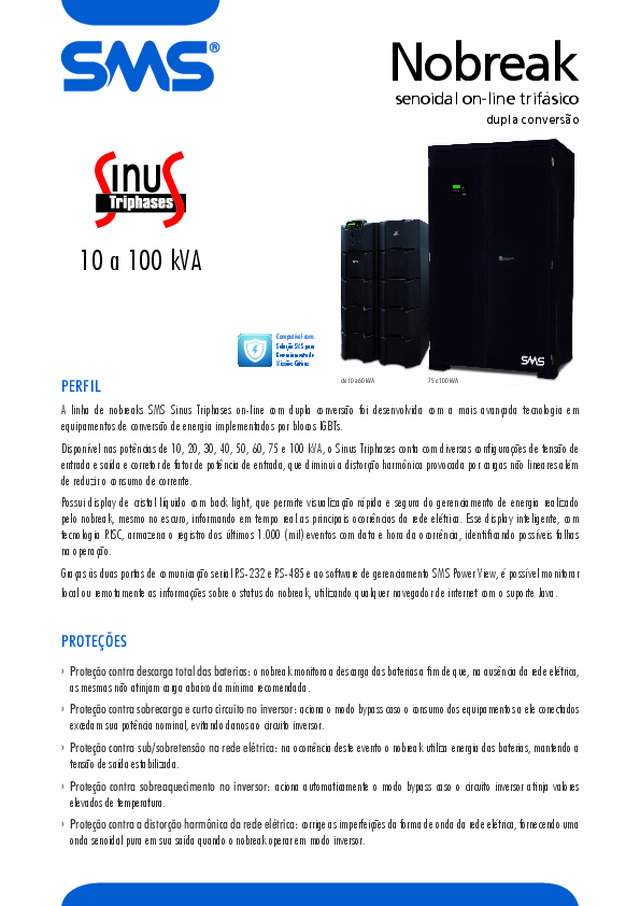

10 a 100 kVA Compatível com: Solução SMS paraGerenciamento deMissões Críticas Nobreak senoidal on-line trifásico dupla conversao ~ PERFIL A linha de nobreaks SMS Sinus Triphases on-line com dupla conversão foi desenvolvida com a mais avançada tecnologia em equipamentos de conversão de energia implementados por blocos IGBTs.Disponível nas potências de 10, 20, 30, 40, 50, 60, 75 e 100 kVA, o Sinus Triphases conta com diversas configurações de tensão de entrada e saída e corretor de fator de potência de entrada, que diminui a distorção harmônica provocada por cargas não lineares além de reduzir o consumo de corrente.Possui display de cristal líquido com back light, que permite visualização rápida e segura do gerenciamento de energia realizado pelo nobreak, mesmo no escuro, informando em tempo real as principais ocorrências da rede elétrica. Esse display inteligente, com tecnologia RISC, armazena o registro dos últimos 1.000 (mil) eventos com data e hora da ocorrência, identificando possíveis falhas na operação.Graças às duas portas de comunicação serial RS-232 e RS-485 e ao software de gerenciamento SMS Power View, é possível monitorar local ou remotamente as informações sobre o status do nobreak, utilizando qualquer navegador de internet com o suporte Java. PROTEÇÕES › Proteção contra descarga total das baterias: o nobreak monitora a descarga das baterias a fim de que, na ausência da rede elétrica, as mesmas não atinjam carga abaixo da mínima recomendada. › Proteção contra sobrecarga e curto circuito no inversor: aciona o modo bypass caso o consumo dos equipamentos a ele conectados excedam sua potência nominal, evitando danos ao circuito inversor. › Proteção contra sub/sobretensão na rede elétrica: na ocorrência deste evento o nobreak utiliza energia das baterias, mantendo a tensão de saída estabilizada. › Proteção contra sobreaquecimento no inversor: aciona automaticamente o modo bypass caso o circuito inversor atinja valores elevados de temperatura. › Proteção contra a distorção harmônica da rede elétrica: corrige as imperfeições da forma de onda da rede elétrica, fornecendo uma onda senoidal pura em sua saída quando o nobreak operar em modo inversor. de 10 a 60 kVA 75 e 100 kVA
CARACTERÍSTICAS GERAIS › Nobreak senoidal on-line dupla conversão trifásico. › Nobreaks gerenciados por microcontrolador ou DSP (Processador Digital de Sinais). › Display inteligente: O usuário tem acesso a uma série de informações, como valores de tensão de saída por fase, nível de carga do banco de baterias, autonomia, frequência de entrada e de saída, potência consumida por fase, log de eventos etc. O display com 4 linhas proporciona mais facilidade para acompanhar o funcionamento do nobreak. › Interação com o display por meio de teclado: as mensagens mostradas no display podem ser acessadas a partir do acionamento das teclas de direção. › Alarme audiovisual: uma série de alarmes foi implementada neste equipamento, permitindo ao usuário uma completa monitoração do estado do sistema em condições anormais, como falta de rede, falha interna do circuito do nobreak, rede anormal, entre outras. › Relatório de dados e eventos: tem por finalidade registrar e apresentar no display do nobreak a sequência de eventos (até 1000 registros) relacionados com a rede elétrica e o próprio nobreak. › Compatível com geradores: devem ser dimensionados para alimentar o nobreak conforme especificação do fabricante. › Correção de fator de potência de entrada: com o auxílio deste dispositivo, a forma de onda de corrente de entrada do nobreak aproxima-se a de uma senóide, o que resulta em diminuição na distorção harmônica devolvida à rede, redução no consumo de corrente e consequentemente, diminuição no aquecimento dos cabos e transformadores associados à distribuição da energia elétrica. › Inversor sincronizado com a rede: garante a compatibilidade entre os equipamentos ligados ao nobreak com outros conectados diretamente à rede elétrica. Em caso de falha no inversor ou sobrecarga, a carga é transferida para o bypass, sem problemas de interrupções ou diferenças de fase. › Recarga automática das baterias: permite que o nobreak opere com nível de carga plena em seu banco de baterias, aumentando, assim, o tempo de autonomia em uma eventual falta de energia. › Baterias internas: os modelos com potência de 10 kVA possuem configuração padrão com 16 baterias, porém, é possível alterar a configuração para utilização de 32 baterias sem que as características mecânicas sejam alteradas. Os modelos com potência de 20 kVA possuem configuração padrão com 32 baterias, porém, é possível alterar a configuração para utilização de 48 baterias sem que as características mecânicas sejam alteradas. › Módulos externos de baterias: permite a expansão do tempo de autonomia através da instalação de um ou mais módulos externos de baterias. › Transformador isolador do inversor (isolação galvânica): a saída do equipamento está isolada da entrada por meio de um transformador isolador (isolação galvânica), garantindo maior proteção à carga. › Bypass automático: o bypass é um modo de operação no qual o sinal presente na saída do equipamento provém diretamente da rede (modelos 220/220V~ e 380/380V~) ou de um transformador abaixador (modelos com entrada 380V~ e saída 220V~). Isto garante que, mesmo quando o inversor falhar, as cargas a ele ligadas não sofrerão interrupção na alimentação. O bypass também é acionado se o usuário inadvertidamente ligar uma quantidade de carga maior que aquela para a qual o equipamento foi construído, protegendo assim os seus circuitos internos. › Bypass manual: o bypass manual permite transferir a alimentação da carga para um circuito alternativo de fornecimento de energia para atividades de manutenção. Nesta situação, o nobreak é desligado do sistema sem interromper o fornecimento de energia para a carga.
SINUS TRIPHASES • 10 a 100 kVA Para modelos até 60 kVA, o modo bypass pode ser acionado manualmente somente via comando no display. Para modelos de 75 a 100 kVA, o modo bypass pode ser acionado manualmente via comando no display e, posteriormente, via chave de BYPASS manual. › Entrada para BYPASS independente da rede para sistemas de Redundância Passiva nos modelos RP: Os nobreaks SINUS TRIPHASES modelos RP (redundância Passiva) podem ser montados com a opção de entrada de BYPASS independente para ligação de um outro nobreak, configurando assim um sistema de alimentação redundante e aumentando a confiabilidade da solução. Em um sistema de Redundância Passiva um nobreak (principal) fica constantemente alimentando os equipamentos em modo inversor enquanto um outro nobreak (redundante) está ligado ao ramo de BYPASS deste principal. Em caso de falha do nobreak principal o seu sistema de proteção ativa o BYPASS e os equipamentos passam a ser alimentadas pelo nobreak redundante.Os modelos com potência de saída acima de 75 e 100 kVA já estão preparados para trabalhar em modo redundante. › Configuração de entrada e saída: modelos disponíveis com entrada e saída trifásicas 380V~ ou 220V~. COMUNICAÇÃO INTELIGENTE › Comunicação inteligente: permite efetuar a comunicação inteligente através das portas seriais RS-232 e RS-485. › Software para gerenciamento de energia (gratuito): disponível para download no site www.alerta24h.com.br, o software SMS Power View possui as funções relatório de eventos, indicação de temperatura, tensão de entrada, tensão de saída, potência de saída, porcentagem de carga das baterias, frequência de rede, função shutdown e restore, condição de operação do nobreak e shutdown automático. Um cabo serial acompanha o nobreak. › Adaptador de rede SNMP/HTTP - SMS Net Adapter II interno (opcional): O nobreak dispõe da porta Ethernet (RJ-45) para comunicação via internet e/ou redes corporativas, através dos protocolos SNMP/HTTP – TCP/IP. › Adaptador de rede SNMP/HTTP - SMS Net Adapter II externo (opcional): Para mais informações, consulte a última página. › Contato seco para sinalização de falhas.
DIAGRAMA DE BLOCOS PARA MODELOS DE 75 E 100 kVA DIAGRAMA DE BLOCOS PARA MODELOS ATÉ 30 kVA DIAGRAMA DE BLOCOS PARA MODELOS DE 40 A 60 kVA LOG DE EVENTOS Por meio da tela log de eventos pode-se acessar via display as ocorrências relacionadas com a rede elétrica e com o nobreak, informando data e hora em que elas aconteceram.
10 kVA CARGA 16 bat. 17 ou 18Ah internas 32 bat. 17 ou 18Ah internas S/ MÓD. C/ MÓD. XIX S/ MÓD. C/ MÓD. XIX 25 % 1h 10 min 3h 27 min 2h 18 min 4h 36 min 50 % 28 min 1h 24 min 56 min 1h 52 min 30 kVA CARGA C/ 1 MÓD. XXXI C/ 2 MÓD. XXXI 25 % 1h 10 min 2h 10 min 50 % 28 min 53 min 50 kVA CARGA C/ 1 MÓD. XXV C/ 2 MÓD. XXV C/ 1 MÓD. XXVI C/ 2 MÓD. XXV I 25 % 1h 15 min 3h 2h 4h 35 min 50 % 35 min 1h 30 min 56 min 2h 30 min 75 kVA CARGA C/ 1 MÓD. 70Ah C/ 2 MÓD. 70A h C/ 1 MÓD. 100Ah C/2 MÓD. 100Ah 25 % 52 min 2h 10 min 1h 20 min 3h 15 min 50 % 20 min 55 min 35 min 1h 26 min 20 kVA CARGA 32 bat. 17 ou 18Ah internas 48 bat. 17 ou 18Ah internas S/ MÓD. C/ MÓD. XIX S/ MÓD. C/ MÓD. XIX 25 % 1h 10 min 2h 18 min 1h 43 min 2h 48 min 50 % 28 min 56 min 42 min 1h 10 min 40 kVA CARGA C/ 1 MÓD. XXV C/ 2 MÓD. XXV C/ 1 MÓD. XXVI C/ 2 MÓD. XXVI 25 % 1h 30 min 3h 2h 22 min 5h 20 min 50 % 45 min 1h 35 min 1h 15 min 3h 60 kVA CARGA C/ 1 MÓD. 70Ah C/ 2 MÓD. 70Ah C/ 1 MÓD. 100Ah C/2 MÓD. 100Ah 25 % 1h 06 min 2h 48 min 1h 50 min 4h 20 min 50 % 28 min 1h 15 min 42 min 2h 100 kVA CARGA C/ 1 MÓD. 70Ah C/ 2 MÓD. 70Ah C/ 1 MÓD. 100Ah C/2 MÓD. 100Ah 25 % 36 min 1h 30 min 56 min 2h 15 min 50 % 14 min 40 min 25 min 1h SINUS TRIPHASES • 10 a 100 kVA TABELA DE AUTONOMIA Autonomia dos nobreaks com carga não linear: NOTA: Para os nobreaks de 30, 40, 50 e 60kVA, podem ser conectados no máximo 2 Módulos de bateria externos em paralelo. MÓDULO EXTERNO DE BATERIAS (OPCIONAL) Características Módulo XIX 36Ah Módulo XXXI 36Ah Módulo XXV 70Ah Módulo XXVI 100Ah Módulo XXVII 100Ah Tensão nominal [Vdc] 192 288 384 384 Tipo do Gabinete Fechado Fechado Fechado Aberto Capacidade do Módulo [Ah] 36 36 70/75 100 100 Compatível com Modelos de 10 e 20 kVA Modelos de 30 kVA Modelos de 40, 50 e 60 kVA Modelos de 75 e 100 kVA Conexão de saída Bornes Bornes Seccionadora Seccionadora Número de baterias 32 48 32 32 Tipo de baterias Selada Livre de manutenção Selada Selada Capacidade individual das baterias (máximo) [Ah] 17 ou 18 70/75 100 100 Dimensões AlturaLarguraProfundidade [mm] 995304 1150 641610 1150 995610 1297 1175 915 1280 1300 820 1160 Peso líquido aproximado [kg] 274 370 650 970 1150
ESPECIFICAÇÕES TÉCNICAS SINUS TRIPHASES Modelo 10 kVA Modelo 20 kVA µTF10000 THTHi E220/ S220 µTF10000 THTHi E380/ S220 µTF10000 THTHi E380/ S380 µTF20000 THTHi E220/ S220 µTF20000 THTHi E380/ S220 µTF20000 THTHi E380/ S380 CARACTERÍSTICAS DE ENTRADA Tensão nominal trifásica [1] [V~] 220 FASE-FASE 380 FASE-FASE 380 FASE-FASE 220 FASE-FASE 380 FASE-FASE 380 FASE-FASE Variação máxima de tensão admissível ± 20% ± 20% Corretor de fator de potência 0,95 0,95 Frequência nominal [Hz] 60 60 Variação de frequência admissível ± 4% [2] ± 4% [2] Conexão de entrada Barra de Terminais Barra de Terminais CARACTERÍSTICAS DE SAÍDA Potência máxima [3] 10 kVA/8 kW 20 kVA/16 kW Fator de potência 0,8 0,8 Tensão nominal trifásica [1] [V~] 220 FASE-FASE/127 FASE-NEUTRO 380 FASE-FASE 220 FASE-NEUTRO 220 FASE-FASE/127 FASE-NEUTRO 380 FASE-FASE 220 FASE-NEUTRO Fator de crista 3:1 3:1 Regulação estática para carga resistiva ± 1% ± 1% Regulação dinâmica para carga resistiva 8% 8% Frequência [Hz] 60 ± 0,1% 60 ± 0,1% Forma de onda no inversor Senoidal pura Senoidal pura Distorção harmônica (THD) com 100% de Carga resistiva ≤ 3% ≤ 3% Conexão de saída Barra de Terminais Barra de Terminais Rendimento a plena carga 92% 92% Sobrecarga De 100 a 130% por 10 minutos – De 130 a 150% por 30 segundos. Acima de 150% BYPASS imediato De 100 a 130% por 10 minutos – De 130 a 150% por 30 segundos. Acima de 150% BYPASS imediato CARACTERÍSTICAS GERAIS Tempo de transferência Zero Zero Isolação de rede Saída isolada através de transformador isolador (Isolação Galvânica) Saída isolada através de transformador isolador (Isolação Galvânica) Baterias internas 16 x 12Vdc/17 ou 18Ah (192Vdc/18Ah)32 x 12Vdc/17 ou 18Ah (192Vdc/36Ah) 32 x 12Vdc/17 ou 18Ah (192Vdc/36Ah)48 x 12Vdc/17 ou 18Ah (192Vdc/54Ah) Tensão do banco de baterias externo 192 Vdc 192 Vdc Conexão de baterias externas Barra de Terminais Barra de Terminais Comunicação inteligente SERIAL RS-232 e RS-485 (Ethernet RJ-45 opcional) SERIAL RS-232 e RS-485 (Ethernet RJ-45 opcional) Contato seco Sim Sim Display LCD 4 linhas e 20 colunas 4 linhas e 20 colunas Entrada de BYPASS externa Somente para Modelos RP Somente para Modelos RP Dissipação térmica [BTU] 3822 7645 Peso líquido aproximado (com baterias) [ kg ] 265 c/16 bat 325 c/16 bat 520 c/32 bat 365 c/32 bat 425 c/32 bat 620 c/48 bat Peso bruto aproximado (com baterias) [ kg ] 310 c/16 bat 370 c/16 bat 575 c/32 bat 410 c/32 bat 470 c/32 bat 675 c/48 bat Dimensões AlturaLargura Profundidade [mm] 970610 1090 1205 610 1170 MTBF (Tempo Médio entre Falhas) 100.000 horas 100.000 horas MTTR (Tempo Médio para Reparos) 100 minutos 100 minutos [1] Outras tensões sob consulta. [2] Para frequências além desta tolerância, o modo BYPASS de operação é desabilitado. [3] A potência máxima por fase é igual a Potência máxima saída /3.
SINUS TRIPHASES • 10 a 100 kVA ESPECIFICAÇÕES TÉCNICAS SINUS TRIPHASES Modelo 30 kVA Modelo 40 kVA µTF30000 THTHi E220/ S220 µTF30000 THTHi E380/ S220 µTF30000 THTHi E380/ S380 µTF40000 THTHi E220/ S220 µTF40000 THTHi E380/ S220 µTF40000 THTHi E380/ S380 CARACTERÍSTICAS DE ENTRADA Tensão nominal trifásica [1] [V~] 220 FASE-FASE 380 FASE-FASE 380 FASE-FASE 220 FASE-FASE 380 FASE-FASE 380 FASE-FASE Variação máxima de tensão admissível ± 20% ± 20% Corretor de fator de potência 0,95 0,95 Frequência nominal [Hz] 60 60 Variação de frequência admissível ± 4% [2] ± 4% [2] Conexão de entrada Barra de Terminais Barra de Terminais CARACTERÍSTICAS DE SAÍDA Potência máxima [3] 30 kVA/24 kW 40 kVA/32 kW Fator de potência 0,8 0,8 Tensão nominal trifásica [1] [V~] 220 FASE-FASE/127 FASE-NEUTRO 380 FASE-FASE 220 FASE-NEUTRO 220 FASE-FASE/127 FASE-NEUTRO 380 FASE-FASE 220 FASE-NEUTRO Fator de crista 3:1 3:1 Regulação estática para carga resistiva ± 1% ± 1% Regulação dinâmica para carga resistiva 8% 8% Frequência [Hz] 60 ± 0,1% 60 ± 0,1% Forma de onda no inversor Senoidal pura Senoidal pura Distorção harmônica (THD) com 100% deCarga resistiva ≤ 3% ≤ 3% Conexão de saída Barra de Terminais Barra de Terminais Rendimento a plena carga 92% 92% Sobrecarga De 100 a 130% por 10 minutos – De 130 a 150% por 30 segundos. Acima de 150% BYPASS imediato De 100 a 110% por 30 segundos – Acima de 110% BYPASS imediato CARACTERÍSTICAS GERAIS Tempo de transferência Zero Zero Isolação de rede Saída isolada através de transformador isolador (Isolação Galvânica) Saída isolada através de transformador isolador (Isolação Galvânica) Baterias internas Não possui Não possui Tensão do banco de baterias externo 288 Vdc 384 Vdc Conexão de baterias externas Barra de Terminais Barra de Terminais Comunicação inteligente SERIAL RS-232 e RS-485 (Ethernet RJ-45 opcional) SERIAL RS-232 e RS-485 (Ethernet RJ-45 opcional) Contato seco Sim Sim Display LCD 4 linhas e 20 colunas 4 linhas e 20 colunas Entrada de BYPASS externa Somente para Modelos RP Sim exceto modelos E380V S220V Dissipação térmica [BTU] 11500 16400 Peso líquido aproximado [ kg ] 505 580 Peso bruto aproximado [ kg ] 560 635 Dimensões AlturaLarguraProfundidade [mm] 970610 1170 1205 610 1170 MTBF (Tempo Médio entre Falhas) 100.000 horas 100.000 horas MTTR (Tempo Médio para Reparos) 100 minutos 100 minutos [1] Outras tensões sob consulta. [2] Para frequências além desta tolerância, o modo BYPASS de operação é desabilitado. [3] A potência máxima por fase é igual a Potência máxima saída /3.
ESPECIFICAÇÕES TÉCNICAS SINUS TRIPHASES Modelo 50 kVA µTF50000 THTHi E220/ S220 µTF50000 THTHi E380/ S220 µTF50000 THTHi E380/ S380 CARACTERÍSTICAS DE ENTRADA Tensão nominal trifásica [1] [V~] 220 FASE-FASE 380 FASE-FASE 380 FASE-FASE Variação máxima de tensão admissível ± 20% Corretor de fator de potência 0,95 Frequência nominal [Hz] 60 Variação de frequência admissível ± 4% [2] Conexão de entrada Barra de Terminais CARACTERÍSTICAS DE SAÍDA Potência máxima [3] 50 kVA/40 kW Fator de potência 0,8 Tensão nominal trifásica [1] [V~] 220 FASE-FASE/127 FASE-NEUTRO 380 FASE-FASE 220 FASE-NEUTRO Fator de crista 3:1 Regulação estática para carga resistiva ± 1% Regulação dinâmica para carga resistiva 8% Frequência [Hz] 60 ± 0,1% Forma de onda no inversor Senoidal pura Distorção harmônica (THD) com 100% de carga resistiva ≤ 3% Conexão de saída Barra de Terminais Rendimento a plena carga 92% Sobrecarga De 100 a 110% por 30 segundos – Acima de 110% BYPASS imediato CARACTERÍSTICAS GERAIS Tempo de transferência Zero Isolação de rede Saída isolada através de transformador isolador (Isolação Galvânica) Baterias internas Não possui Tensão do banco de baterias externo 384 Vdc Conexão de baterias externas Barra de Terminais Comunicação inteligente SERIAL RS-232 e RS-485 (Ethernet RJ-45 opcional) Contato seco Sim Display LCD 4 linhas e 20 colunas Entrada de BYPASS externa Sim exceto modelos E380V S220V Dissipação térmica [BTU] 20500 Peso líquido aproximado [ kg ] 650 Peso bruto aproximado [ kg ] 705 Dimensões AlturaLargura Profundidade [mm] 1205 610 1170 MTBF (Tempo Médio entre Falhas) 100.000 horas MTTR (Tempo Médio para Reparos) 100 minutos [1] Outras tensões sob consulta. [2] Para frequências além desta tolerância, o modo BYPASS de operação é desabilitado. [3] A potência máxima por fase é igual a Potência máxima saída /3.
SINUS TRIPHASES • 10 a 100 kVA ESPECIFICAÇÕES TÉCNICAS SINUS TRIPHASES Modelo 60 kVA µTF60000 THTHi E220/ S220 µTF60000 THTHi E380/ S220 µTF60000 THTHi E380/ S380 CARACTERÍSTICAS DE ENTRADA Tensão nominal trifásica [1] [V~] 220 FASE-FASE 380 FASE-FASE 380 FASE-FASE Variação máxima de tensão admissível ± 20% Corretor de fator de potência 0,95 Frequência nominal [Hz] 60 Variação de frequência admissível ± 4% [2] Conexão de entrada Barra de Terminais CARACTERÍSTICAS DE SAÍDA Potência máxima [3] 60kVA/48kW Fator de potência 0,8 Tensão nominal trifásica [1] [V~] 220 FASE-FASE/127 FASE-NEUTRO 380 FASE-FASE 220 FASE-NEUTRO Fator de crista 3:1 Regulação estática para carga resistiva ± 1% Regulação dinâmica para carga resistiva 8% Frequência [Hz] 60 ± 0,1% Forma de onda no inversor Senoidal pura Distorção harmônica (THD) com 100% de carga resistiva ≤ 3% Conexão de saída Barra de Terminais Rendimento a plena carga 92% Sobrecarga De 100 a 110% por 30 segundos – Acima de 110% BYPASS imediato CARACTERÍSTICAS GERAIS Tempo de transferência Zero Isolação de rede Saída isolada através de transformador isolador (Isolação Galvânica) Baterias internas Não possui Tensão do banco de baterias externo 384Vdc Conexão de baterias externas Barra de Terminais Comunicação inteligente SERIAL RS-232 e RS-485 (Ethernet RJ-45 opcional) Contato seco Sim Display LCD 4 linhas e 20 colunas Entrada de BYPASS externa Sim exceto modelos E380V S220V Chave de BYPASS manual Sim Dissipação térmica [BTU] 25000 Peso líquido aproximado [ kg ] 840 Peso bruto aproximado [ kg ] 920 Dimensões AlturaLargura Profundidade [mm] 1205 610 1363 MTBF (Tempo Médio entre Falhas) 100.000 horas MTTR (Tempo Médio para Reparos) 100 minutos [1] Outras tensões sob consulta. [2] Para frequências além desta tolerância, o modo BYPASS de operação é desabilitado. [3] A potência máxima por fase é igual a Potência máxima saída /3.
ESPECIFICAÇÕES TÉCNICAS SINUS TRIPHASES Modelo 75 kVA µTF75000 THTHi E220/ S220 µTF75000 THTHi E380/ S220 µTF75000 THTHi E380/ S380 CARACTERÍSTICAS DE ENTRADA Tensão nominal trifásica [1] [V~] 220 FASE-FASE 380 FASE-FASE 380 FASE-FASE Variação máxima de tensão admissível ± 20% Corretor de fator de potência 0,95 Frequência nominal [Hz] 60 Variação de frequência admissível ± 4% [2] Conexão de entrada Via contatora CARACTERÍSTICAS DE SAÍDA Potência máxima [3] 75 kVA/60 kW Fator de potência 0,8 Tensão nominal trifásica [1] [V~] 220 FASE-FASE/127 FASE-NEUTRO 380 FASE-FASE / 220 FASE-NEUTRO Fator de crista 3:1 Regulação estática para carga resistiva ± 1% Regulação dinâmica para carga resistiva 8% Frequência [Hz] 60 ± 0,1% Forma de onda no inversor Senoidal pura Distorção harmônica (THD) com 100% de carga resistiva ≤ 3% Conexão de saída Via seccionadora Rendimento a plena carga 92% Sobrecarga De 100 a 110% por 30 segundos – Acima de 110% BYPASS imediato CARACTERÍSTICAS GERAIS Tempo de transferência Zero Isolação de rede Saída isolada através de transformador isolador (Isolação Galvânica) Baterias internas Não possui Banco de baterias externo 384 Vdc Conexão de baterias externas Via barramento com fusíveis Comunicação inteligente SERIAL RS-232 e RS-485 (Ethernet RJ-45 opcional) Contato seco Sim Display LCD 4 linhas e 20 colunas Entrada de BYPASS externa Sim exceto modelos E380V S220V Chave de BYPASS manual Sim Dissipação térmica [BTU] 31000 Peso líquido [ kg ] 954 Peso bruto [ kg ] 1034 Dimensões AlturaLarguraProfundidade [mm] 184513001050 MTBF (Tempo Médio entre Falhas) 100.000 horas MTTR (Tempo Médio para Reparos) 100 minutos [1] Outras tensões sob consulta. [2] Para frequências além desta tolerância, o modo BYPASS de operação é desabilitado. [3] A potência máxima por fase é igual à potência máxima saída /3.
ESPECIFICAÇÕES TÉCNICAS SINUS TRIPHASES Modelo 100 kVA µTF100000 THTHi E220/ S220 µTF100000 THTHi E380/ S220 µTF100000 THTHi E380/ S380 CARACTERÍSTICAS DE ENTRADA Tensão nominal trifásica [1] [V~] 220 FASE-FASE 380 FASE-FASE 380 FASE-FASE Variação máxima de tensão admissível ± 20% Corretor de fator de potência 0,95 Frequência nominal [Hz] 60 Variação de frequência admissível ± 4% [2] Conexão de entrada Via contatora CARACTERÍSTICAS DE SAÍDA Potência máxima [3] 100 kVA/80 kW Fator de potência 0,8 Tensão nominal trifásica [1] [V~] 220 FASE-FASE/127 FASE-NEUTRO 380 FASE-FASE /220 FASE-NEUTRO Fator de crista 3:1 Regulação estática para carga resistiva ± 1% Regulação dinâmica para carga resistiva 8% Frequência [Hz] 60 ± 0,1% Forma de onda no inversor Senoidal pura Distorção harmônica (THD) com 100% de carga resistiva ≤ 3% Conexão de saída Via seccionadora Rendimento a plena carga 92% Sobrecarga De 100 a 110% por 30 segundos – Acima de 110% BYPASS imediato CARACTERÍSTICAS GERAIS Tempo de transferência Zero Isolação de rede Saída isolada através de transformador isolador (Isolação Galvânica) Baterias internas Não possui Banco de baterias externo 384Vdc Conexão de baterias externas Via barramento com fusíveis Comunicação inteligente SERIAL RS-232 e RS-485 (Ethernet RJ-45 opcional) Contato seco Sim Display LCD 4 linhas e 20 colunas Entrada de BYPASS externa Sim exceto modelos E380V S220V Chave de BYPASS manual Sim Dissipação térmica [BTU] 41000 Peso líquido [ kg ] 1090 Peso bruto [ kg ] 1170 Dimensões AlturaLarguraProfundidade [mm] 184513001050 MTBF (Tempo Médio entre Falhas) 100.000 horas MTTR (Tempo Médio para Reparos) 100 minutos [1] Outras tensões sob consulta. [2] Para frequências além desta tolerância, o modo BYPASS de operação é desabilitado. [3] A potência máxima por fase é igual à potência máxima saída /3. SINUS TRIPHASES • 10 a 100 kVA
As informações contidas neste catálogo poderão sofrer alterações sem prévio aviso. Imagens meramente ilustrativas. Fev/2012. ET0024801-09/0024837-01 - CA TAL12209. NET ADAPTER II - ADAPTADOR DE REDE SNMP/HTTP (OPCIONAL) › Permite gerenciamento local ou remoto do nobreak via protocolo TCP/IP.› Funciona com gerenciador SNMP.› Compatível com os navegadores mais utilizados no mercado. Ex.: Internet Explorer e Mozilla Firefox.› Permite monitoramento das funções do nobreak.› Registra as ocorrências da rede elétrica e do funcionamento do nobreak com data, hora e tipo de evento. EXCLUSIVO PACOTE DE SERVIÇOS O Alerta 24h é um pacote de serviços disponível também para os nobreaks da linha Sinus Triphases. Confira abaixo os serviços disponíveis gratuitamente: Gerenciamento de Missões Críticas É a solução SMS que permite gerenciar, local ou remotamente, 24 horas por dia, 7 dias por semana, as condições da rede elétrica e o status de múltiplos nobreaks simultaneamente, prevenindo que algumas rotinas importantes no ambiente de negócios não sofram nenhum tipo de falha, paralisação de serviços e/ou perda de dados. Gerenciamento de Energia Gerencie as funções do nobreak local ou remotamente. PC Remoto Envie, acesse, edite e baixe os seus arquivos remotamente, ou se preferir, reproduza os seus vídeos e músicas. Monitoramento Remoto Acompanhe o que acontece em sua casa, loja ou escritório, mesmo estando longe e ainda se comunique ao vivo de forma fácil e rápida. Alarme Anti-intrusão Monitore o seu escritório, loja ou residência, através de notificações (celular e e-mail) e registros (imagens e vídeos) de presenças indesejáveis, capturadas por sua webcam. Net Torpedo Envie torpedos gratuitos para qualquer celular do Brasil. Conheça mais sobre o Alerta 24h no site www.alerta24h.com.br .
