Solução de Proteção Incorporada em Média Tensão - EVOKIT

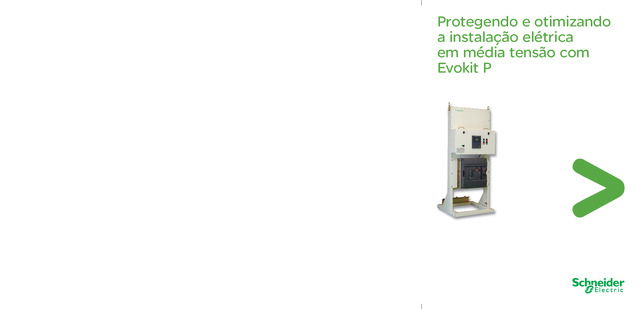

Protegendo e otimizando a instalação elétrica em média tensão comEvokit P ■ Alta durabilidade ■ Durabilidade elétrica: - E2: 10.000 interrupções a corrente nominal ■ Durabilidade mecânica: comando similar ao do Masterpact - M2: 10.000 a 30.000 manobras ■ Manutenção reduzida: manutenção preventiva no comando a cada 10 anos ou a cada 10.000 manobras ■ Câmara de extinção a vácuo, estanque para toda vida ■ Vida útil: 30 anos Disjuntor Evolis ■ Funções de proteção: 4 x 50/51 + 4x 50/51N + 46 + 86 ■ Funções de medições: - Correntes de fase RMS I1, I2 e I3 instantânea, Máxima e Média - Corrente residual Io - Corrente de Trip ■ Parametrização no frontal ou por software intuitivo, gratuito e em português ■ Auto-diagnóstico ■ Registro de oscilograﬁ a dos eventos ■ Alarmes disponibilizados através de mensagens em português e via LEDs ■ Fácil parametrização e operação ■ 10 anos de garantia contra defeito de fabricação ■ Outras informações: www.sepam.merlin-gerin.com.br Relé de proteção digitalSepam S20 Instalação Schneider Electric Brasil Ltda. Contatos comerciais: São Paulo (SP): Tel.: (0--11) 2165-5400 - Fax: (0--11) 2165-5391 - Ribeirão Preto (SP): Tel.: (0--16) 2132-3150 - Fax: (0--16) 2132-3151 - Rio de Janeiro (RJ): Tel.: (0--21) 2111-8900 - Fax: (0--21) 2111-8915 - Belo Horizonte (MG): Tel.: (0--31) 4009-8300 - Fax: (0--31) 4009-8320 - Curitiba (PR): Tel.: (0--41) 2101-1299 - Fax: (0--41) 2101-1276 - Fortaleza (CE): Tel.: (0--85) 3244-3748 - Fax: (0--85) 3244-3684 Goiânia (GO): Tel.: (0--62) 2764-6900 - Fax: (0--62) 2764-6906 - Joinville (SC): Tels.: (0--47) 3425-1200/3425-1201/3425-1221 - Parnamirim (RN): Tel.: (0--84) 4006-7000 - Fax: (0--84) 4006-7002 - Porto Alegre (RS): Tel.: (0--51) 2104-2850 - Fax: (0--51) 2104-2860 - Recife (PE): Tel.: (0--81) 3366-7070 - Fax: (0--81) 3366-7090 - Salvador (BA): Tel.: (0--71) 3183-4999 - Fax: (0--71) 3183-4990 - São Luís (MA): Tel.: (0--98) 3227-3691 As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. P.068.03-03/06 Conheça o calendário de treinamentos técnicos:www.schneider-electric.com.brMais informações: tel. (11) 2165-5350ou [email protected] Call Center: 0800 7289 [email protected] wap.schneider.com.brwww.schneider-electric.com.br

Evokit proporciona facilidade e rapidez na instalação de uma subestação ■ estrutura metálica com todos os produtos (disjuntor, relé de proteção e TCs) conectados entre si, testado e pronto para ser energizado. ■ disjuntor e relé de proteção Schneider Electric. ■ equipamentos isentos de manutenção em sua parte primária. ■ conjunto conforme normas: - NBR-IEC 62271-100 - disjuntores de alta tensão em corrente alternada; - NBR 10478 – equipamentos elétricos de manobra acima de 1 kV; - NBR 14039- instalações elétricas em média tensão. ■ Evokit traz os benefícios da padronização dos componentes e, portanto, condições técnicas e comerciais pré-estabelecidas e prazo de entrega mais adequado às necessidades do mercado. Conﬁ guração padrão ■ estrutura auto-suportante com rodas ■ disjuntor tripolar de média tensão Evolis ■ 3 transformadores de corrente (75/50 - 5 A ou 300/200/150/100 - 5 A) 10 kA ■ relé de proteção digital tipo Sepam S20 ■ disjuntor Evolis 17,5 kV, 630 A, 25 kA ■ NBI 95 kV ■ contador de manobras ■ bloqueio mecânico Ronis ■ contatos auxiliares 4 NAF ■ 6 NA + 6 NF ■ bobina de abertura ■ funções de proteção: 4 x 50/51 + 4 x 50/51N + 46 + 86 TC Motor Mínima TC relação 300/200/150/ 100 - 5 A TC relação 75/50 - 5A com motor sem motor com bobina sem bobina EVOK- B2 B3 M S Z Y Referências Descrição EVOK-B2MZ Evokit_P com TC, relação 300/200/150/100-5A com motor, bobina de abertura, fechamento e mínima tensão EVOK-B2SZ Evokit_P com TC, relação 300/200/150/100-5A com bobina de abertura e mínima tensão EVOK-B3MZ Evokit_P com TC, relação 75/50-5A com motor, bobina de abertura, fechamento e mínima tensão EVOK-B3SZ Evokit_P com TC, relação 75/50-5A com motor, bobina de abertura e mínima tensão EVOK-B2MY Evokit_P com TC, relação 300/200/150/100-5A com motor, bobina de abertura e fechamento EVOK-B3SY Evokit_P com TC, relação 300/200/150/100-5A com bobina de abertura EVOK-B3MY Evokit_P com TC, relação 75/50-5A com motor, bobina de abertura e fechamento EVOK-B3SY Evokit_P com TC, relação 75/50-5A com bobina de abertura Disjuntor Evokit_P Tensão nominal (kV) 17,5 17,5 Corrente nominal (A) 630 630 Capacidade de interrupção (kA) 25 10 Corrente de curta duração3s (kA) 25 10 Tensão suportável a freqüência industrial (kV) 38 38 Tensão suportável a impulso atmosférico (kV) 95 95 Peso do disjuntor (kg) 55 210 Tempo de abertura (ms) 45 - Tempo de interrupção (ms) 60 - Tempo de arco (ms) 15 - Funções de proteção - 50/5150/51N46 - 86 Nota: versão classe 24 kV sob consulta. Uma solução integrada para subestações em alvenaria Configuração Evokit O Evokit está disponível em 8 referências básicas, correspondendo às conﬁ gurações mais utilizadas (conﬁ gurações diferentes sob consulta, através da nossa Service). Um só Evolis (17P1 630F), com 3 variações de tensão auxiliar para o motor, 4 variações de tensão para as bobinas: abertura, fechamento e mínima tensão. Dois tipos de TCs que compreendem 6 relações de transformação: 75/50-5A e 300/200/150/100- 5A. Sepam série S20. Opcional ■ motorização ■ bobina de fechamento ■ bobina de mínima tensão Esquema de ligação Dimensões Dimensões em mm

Evokit proporciona facilidade e rapidez na instalação de uma subestação ■ estrutura metálica com todos os produtos (disjuntor, relé de proteção e TCs) conectados entre si, testado e pronto para ser energizado. ■ disjuntor e relé de proteção Schneider Electric. ■ equipamentos isentos de manutenção em sua parte primária. ■ conjunto conforme normas: - NBR-IEC 62271-100 - disjuntores de alta tensão em corrente alternada; - NBR 10478 – equipamentos elétricos de manobra acima de 1 kV; - NBR 14039- instalações elétricas em média tensão. ■ Evokit traz os benefícios da padronização dos componentes e, portanto, condições técnicas e comerciais pré-estabelecidas e prazo de entrega mais adequado às necessidades do mercado. Conﬁ guração padrão ■ estrutura auto-suportante com rodas ■ disjuntor tripolar de média tensão Evolis ■ 3 transformadores de corrente (75/50 - 5 A ou 300/200/150/100 - 5 A) 10 kA ■ relé de proteção digital tipo Sepam S20 ■ disjuntor Evolis 17,5 kV, 630 A, 25 kA ■ NBI 95 kV ■ contador de manobras ■ bloqueio mecânico Ronis ■ contatos auxiliares 4 NAF ■ 6 NA + 6 NF ■ bobina de abertura ■ funções de proteção: 4 x 50/51 + 4 x 50/51N + 46 + 86 TC Motor Mínima TC relação 300/200/150/ 100 - 5 A TC relação 75/50 - 5A com motor sem motor com bobina sem bobina EVOK- B2 B3 M S Z Y Referências Descrição EVOK-B2MZ Evokit_P com TC, relação 300/200/150/100-5A com motor, bobina de abertura, fechamento e mínima tensão EVOK-B2SZ Evokit_P com TC, relação 300/200/150/100-5A com bobina de abertura e mínima tensão EVOK-B3MZ Evokit_P com TC, relação 75/50-5A com motor, bobina de abertura, fechamento e mínima tensão EVOK-B3SZ Evokit_P com TC, relação 75/50-5A com motor, bobina de abertura e mínima tensão EVOK-B2MY Evokit_P com TC, relação 300/200/150/100-5A com motor, bobina de abertura e fechamento EVOK-B2SY Evokit_P com TC, relação 300/200/150/100-5A com bobina de abertura EVOK-B3MY Evokit_P com TC, relação 75/50-5A com motor, bobina de abertura e fechamento EVOK-B3SY Evokit_P com TC, relação 75/50-5A com bobina de abertura Disjuntor Evokit_P Tensão nominal (kV) 17,5 17,5 Corrente nominal (A) 630 630 Capacidade de interrupção (kA) 25 10 Corrente de curta duração3s (kA) 25 10 Tensão suportável a freqüência industrial (kV) 38 38 Tensão suportável a impulso atmosférico (kV) 95 95 Peso do disjuntor (kg) 55 210 Tempo de abertura (ms) 45 - Tempo de interrupção (ms) 60 - Tempo de arco (ms) 15 - Funções de proteção - 50/5150/51N46 - 86 Nota: versão classe 24 kV sob consulta. Uma solução integrada para subestações em alvenaria Configuração Evokit O Evokit está disponível em 8 referências básicas, correspondendo às conﬁ gurações mais utilizadas (conﬁ gurações diferentes sob consulta, através da nossa Service). Um só Evolis (17P1 630F), com 3 variações de tensão auxiliar para o motor, 4 variações de tensão para as bobinas: abertura, fechamento e mínima tensão. Dois tipos de TCs que compreendem 6 relações de transformação: 75/50-5A e 300/200/150/100- 5A. Sepam série S20. Opcional ■ motorização ■ bobina de fechamento ■ bobina de mínima tensão Esquema de ligação Dimensões Dimensões em mm
