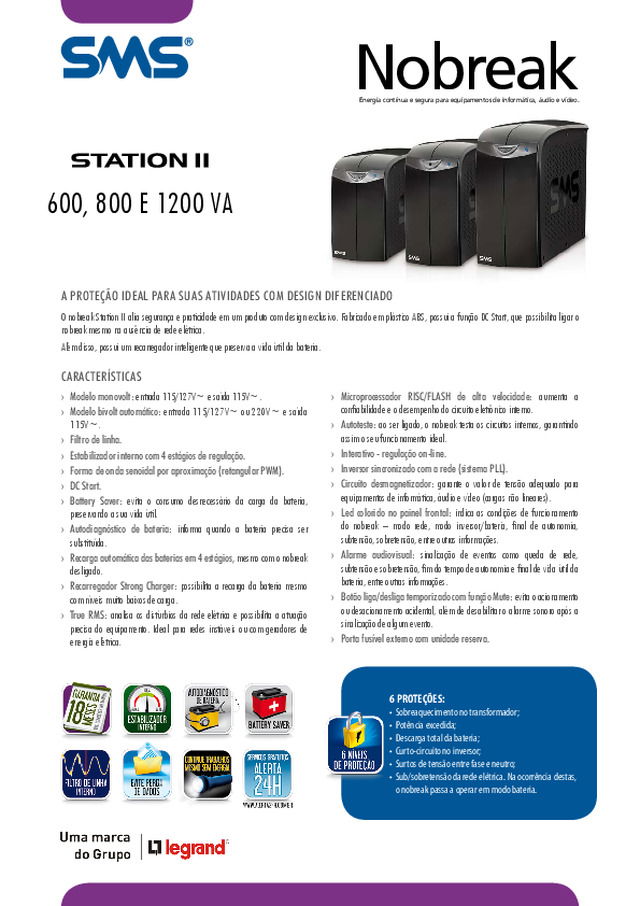

Station II

6 PROTEÇÕES: •  Sobreaquecimento no transformador;•  Potência excedida;•  Descarga total da bateria;•  Curto-circuito no inversor;•  Surtos de tensão entre fase e neutro;•  Sub/sobretensão da rede elétrica. Na ocorrência destas, o nobreak passa a operar em modo bateria. A PROTEÇÃO IDEAL PARA SUAS ATIVIDADES COM DESIGN DIFERENCIADO O nobreak Station II alia segurança e praticidade em um produto com design exclusivo. Fabricado em plástico ABS, possui a função DC Start, que possibilita ligar o nobreak mesmo na ausência de rede elétrica.Além disso, possui um recarregador inteligente que preserva a vida útil da bateria. CARACTERÍSTICAS ›  Modelo monovolt: entrada 115/127V~ e saída 115V~.›  Modelo bivolt automático: entrada 115/127V~ ou 220V~ e saída  115V~. ›  Filtro de linha.›  Estabilizador interno com 4 estágios de regulação.›  Forma de onda senoidal por aproximação (retangular PWM).›  DC Start.›  Battery Saver: evita o consumo desnecessário da carga da bateria,  preservando a sua vida útil. ›  Autodiagnóstico de bateria: informa quando a bateria precisa ser  substituída. ›  Recarga automática das baterias em 4 estágios, mesmo com o nobreak  desligado. ›  Recarregador Strong Charger: possibilita a recarga da bateria mesmo  com níveis muito baixos de carga. ›  True RMS: analisa os distúrbios da rede elétrica e possibilita a atuação  precisa do equipamento. Ideal para redes instáveis ou com geradores de energia elétrica. › Microprocessador RISC/FLASH de alta velocidade: aumenta a  confiabilidade e o desempenho do circuito eletrônico interno. › Autoteste: ao ser ligado, o nobreak testa os circuitos internos, garantindo  assim o seu funcionamento ideal. ›  Interativo - regulação on-line.›  Inversor sincronizado com a rede (sistema PLL).›  Circuito desmagnetizador: garante o valor de tensão adequado para  equipamentos de informática, áudio e vídeo (cargas não lineares). ›  Led colorido no painel frontal: indica as condições de funcionamento  do nobreak – modo rede, modo inversor/bateria, final de autonomia, subtensão, sobretensão, entre outras informações. › Alarme audiovisual: sinalização de eventos como queda de rede,  subtensão e sobretensão, fim do tempo de autonomia e final de vida útil da bateria, entre outras informações. ›  Botão liga/desliga temporizado com função Mute: evita o acionamento  ou desacionamento acidental, além de desabilitar o alarme sonoro após a sinalização de algum evento. ›  Porta fusível externo com unidade reserva. 600, 800 E 1200 VA Nobreak Energia contínua e segura para equipamentos de informática, áudio e vídeo.

As informações contidas neste catálogo poderão sofrer alterações sem aviso prévio. Imagens meramente ilustrativas. Nov/2012. ET 0027390-06. CA TAL23003. TEMPO DE AUTONOMIA [1] Configuração  Típica  μST 600 (1 bateria 12Vdc x 7Ah) μST 800 (1 bateria 12Vdc x 7Ah) μST 1200 (2 baterias 12Vdc x 5Ah) PC (on board) + monitor LCD 17” 25 min 25 min 40 min [1]  O tempo de autonomia varia significativamente de acordo com as condições de uso da bateria, do número de ciclos de carga e descarga, da temperatura ambiente, bem como da potência média dos equipamentos ligados ao nobreak. Cabo de força (entrada de rede) com plugue padrão NBR 14136 Cabo de força (entrada de rede) com plugue padrão NBR 14136 Tomadas de saída   Padrão NBR 14136 Tomadas de saída   Padrão NBR 14136 Modelo 1200 VA Modelo 800 VA Modelo 600 VA Ventilador Ventilador Botão para ativar e desativar  a função Battery Saver Obs.: no modelo 600VA a função battery  saver pode ser ativada e desativada pelo  próprio botão liga/desliga. STATION II 600 Bi 800 Bi 1200 Bi 600 S 800 S 1200 S Características de entrada Tensão nominal [V~] Bivolt automático 115 / 127 / 220 115 / 127 Variação máxima [V~] 88 a 141 (rede 115V~) 170 a 262 (rede 220V~) 88 a 141 Frequência de rede [2] [Hz] 60 ± 4 Plugue do cabo de força Padrão NBR 14136 Características de saída Potência máxima [VA] 600 800 1200 600 800 1200 Fator de potência 0,5 Tensão nominal [V~] 115 Regulação ± 5% (para operação bateria) [3] + 6% - 10% (para operação rede) Frequência 60Hz ± 1% (para operação bateria) Forma de onda do inversor Senoidal por aproximação (retangular PWM – controle de largura e amplitude) Número de tomadas 4 tomadas no Padrão NBR 14136 6 tomadas no Padrão NBR 14136 4 tomadas no Padrão NBR 14136 6 tomadas no Padrão NBR 14136 Características gerais Rendimento 95% (para operação rede) e 85% (para operação bateria) Acionamento do inversor 0,8 ms Bateria interna 1 bateria 12Vdc / 7Ah 2 baterias 12Vdc / 5Ah 1 bateria 12Vdc / 7Ah 2 baterias 12Vdc / 5Ah Peso líquidoPeso bruto [kg] 7,07,3 6,306,60 9,80 10,40 6,56,8 6,126,40 8,0 8,60 Dimensões A x L x P [mm] 174,8 x 98,6 x 298 198,9 x 98,6 x 275,3 250 x 122 x 330 174,8 x 98,6 x 298 198,9 x 98,6 x 275,3 250 x 122 x 330 Comprimento do cabo de força do nobreak [mm] 1200 ± 50 1500 ± 50 1200 ± 50 1500 ± 50 Protetor entre fase e neutro:Máxima energia de surto [4] Máxima corrente de pico 8/20μSTensão de operação [J] [A] [V~] 276 4500 175 [2] Modelos 50Hz somente sob consulta. • [3] Utilize um multímetro TRUE RMS para medir a tensão de saída. • [4] De acordo com ANSI C62.41 categoria A. Porta-fusível externo (com unidade reserva) Porta-fusível externo (com unidade reserva) Cabo de força (entrada de rede) com plugue padrão NBR 14136 600, 800 E 1200 VA Tomadas de saída   Padrão NBR 14136 Botão para ativar e desativar  a função Battery Saver Ventilador Porta-fusível externo (com unidade reserva)
