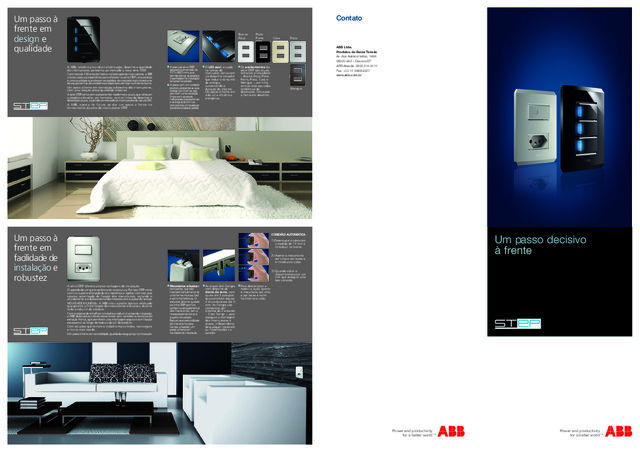

Step - um passo decisivo à frente (1,75Mb)

Power and productivity for a better world TM ABB Ltda.Produtos de Baixa TensãoAv. dos Autonomistas, 149606020-902 - Osasco-SPABB Atende: 0800 014 9111Fax: +55 11 3688-9977www.abb.com.br A ABB, referência mundial na fabricação, desenho e qualidade de interruptores, apresenta ao mercado a nova série STEP.Com mais de 130 anos de história na fabricação de interruptores, a ABB utilizou toda sua experiência para oferecer na série STEP uma estética e uma qualidade que elevam os padrões do mercado mais importante de equipamentos para residências disponíveis até hoje na América Latina.Um passo à frente em tecnologia e desenho dos interruptores, com uma relação preço-qualidade imbatível.A série STEP conta com acabamentos modernos e atuais, que reforçam a elegância da série, em harmonia com as linhas de desenhos e decoração atuais, trazendo ao mercado os interruptores do século XXI.A ABB, aposta no futuro ao dar um passo à frente no fornecimento da série de interruptores STEP. A placa da série STEP apresenta dimensão de 117 x 80,5 mm, que permite corrigir as possíveis imperfeições na instalação da caixa na parede. A placa, com um cuidado estético, apresenta as suas bordas com formas que permitem uma transição limpa com a parede, melhorando o acabamento e a integração com os interruptores, em qualquer tipo de decoração e parede. O LED azul, situado na tampa do interruptor, conta com um desenho inovador que reduz o consumo de energia, aumentando a duração do mesmo. Um passo à frente em vida útil e eficiência energética. Os acabamentos da série STEP são atuais, brilhantes e inovadores – Branco Polar, Preto Piano, Prata, Cava e Wengué –, em linha com as mais apuradas tendências de decoração. Um passo à frente em desenho. Um passo à frente em facilidade de instalação e robustez A série STEP oferece amplas vantagens de instalação.O segredo de um ajuste perfeito está na estrutura. Por isso, STEP conta com um suporte reforçado de alta resistência e rigidez, com exclusivo sistema patenteado de fixação dos mecanismos, evitando o afundamento e o deslocamento dos mesmos com o passar do tempo.NOVIDADE MUNDIAL. A ABB criou suporte plástico reforçado que garante a firme fixação dos mecanismos e da placa, durante toda a vida útil do produto:Com o objetivo de simplificar o trabalho e reduzir o tempo de instalação, a ABB desenvolveu novos mecanismos com conexão automática de extração frontal, que permitem uma montagem segura e com fixação excepcional ao longo de toda a vida útil do produto.Com soluções que tornam o trabalho mais simples, mais seguro e muito mais rápido.Um passo à frente em comodidade, qualidade e segurança na instalação. Mecanismos robustos e compactos, que são inseridos frontalmente de uma forma intuitiva, fácil e sem interferências. O exclusivo sistema guiado da linha STEP permite também a extração frontal dos mecanismos, sem a necessidade de retirar o suporte da parede. Reduziu-se a profundidade do mecanismo para facilitar a fixação. Um passo à frente em facilidade de instalação. As placas têm flanges com desenho de dente de serra, com ajuste em 3 posições que permitem regular a altura da placa até 3 mm. As flanges são compostas por sistemas de 2 encaixes – 2 por flange –, para assegurar a montagem dos interruptores e placas, independente de qualquer imprevisto ou imperfeições na parede. Para desconectar e repetir a ação: aperte o mecanismo por cima e por baixo e retire facilmente o cabo. Um passo decisivo à frente Power and productivity for a better world TM Um passo à frente em design e qualidade BrancoPolar PretoPiano Cava Prata Wengué CONEXÃO AUTOMATICA 1) Desencapar o cabo com a medida de 14 mm e introduzir no borne. 2) Aperte o mecanismo por cima e por baixo o e introduza o cabo. 3) Quando soltar o mecanismo escutar um click que assegura uma boa conexão. Contato CLICK!

Os interruptores gangorra da STEP se conectam pela parte posterior, estabelecendo uma distância segura entre os cabos dos mecanismos. Um passo à frente em segurança.Os mecanismos ergonômicos possuem uma grande tecla de 40 x 22 mm. Na linha STEP todos os contatos possuem a verdadeira proteção infantil, que garante a segurança de todos, e em especial das crianças, nas condições mais adversas e cumprindo a norma IEC- 608841:2006. Os bornes dos mecanismos permitem usar cabos de até 4 mm 2 em cabos flexíveis e 6 mm 2 em rígidos. NOVO NOVO NOVO Placa 3 postos Placa 2 postos Placa 1 posto horizontal Placa 2 postos separados Placa cega Placa 1 posto vertical Placa 2+2 postos separados Placa 3+3 postos Placa 1+1 postos Placa 2+2 postos Placa cega Suporte Placa Tomada Step composição da série Tomada CONECTORES PARA TV DimmER ROTATiVO DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Tomada RJ11 N4117 BP NP Conector 4 Fios Cat.3 Conexão sem parafusos Conformidade com FCC parte 68 subparte F Bronze de fósforo disponível de 4 pinos banhados a ouro 15 microns mECANiSmOS DE EmBUTiR DE 1 mÓDULO CONECTORES PARA TELEFONE E iNFORmÁTiCA TOmADAS DE TELEFONE DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Tomada RJ45 Cat 5E Tomada RJ45 Cat 6 N4118.5 N4118.6 BP NP BP NP Conector 8 Fios. Cat. 5E Conformidade com FCC parte 68 subparte F Bronze de fósforo disponível de 4 pinos banhados a ouro 15 microns Conector 8 Fios. Cat. 6 Conformidade com FCC parte 68 subparte F Bronze de fósforo disponível de 4 pinos banhados a ouro 15 microns DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Cigarra bi-volt N4119 BP NP 8 VA 110 - 127 V~ / 250 V~ Com parafuso do ajuste do volume Potência sonora a 1m: 75dB DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Tomada Coaxial TV N4150 BP Tipo F Conector roscado DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Troca led interruptor Troca led paralelo N4191 N4192 VD RJ 110 - 127 V~ / 220 V~ 110 - 127 V~ / 220 V~ DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Dimmer rotativo N4160.L BP NP 110 - 127 V~ 60 Hz “Lâmpadas incandescentes ou halógenas a 110 - 127 V~. 50-500 W” Permite controlar a regulação do sistema rotativo Proteção contra sobrecargas e curto-circuito por meio de um fusível térmico não rearmável Dimmer rotativo N4160.E BP NP 220 V~ 50 - 60 Hz “Lâmpadas incandescentes ou halógenas a 220 V~. 50-700 W” Permite controlar a regulação do sistema rotativo Proteção contra sobrecargas e curto-circuito por meio de um fusível térmico não rearmável mECANiSmOS DE EmBUTiR DE 1 mÓDULO iNTERRUPTORES DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS interruptor simples N4101.A BP NP 10 AX 110 - 127 V~ / 250 V~ interruptor paralelo N4102.A BP NP 10 AX 110 - 127 V~ / 250 V~ interruptor intermediario N4110.A BP NP 10 AX 110 - 127 V~ / 250 V~ interruptor simples porca / parafuso N4101 BP NP 10 AX 110 - 127 V~ / 250 V~ interruptor paralelo porca / parafuso N4102 BP NP 10 AX 110 - 127 V~ / 250 V~ interruptor bipolar porca / parafuso N4101.2 BP NP 16 A 110 - 127 V~ / 250 V~ iNTERRUPTORES LUmiNOSOS DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS módulo saída de fio N4107 BP NP DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Com símbolo campainha N4104.A BP NP RJ 10 A 110 - 127 V~ / 250 V~ Com símbolo minuteria N4104.2A BP NP RJ 10 A 110 - 127 V~ / 250 V~ DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS módulo cego N4100 BP NP VARiOS LÁmPADAS LED DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Com símbolo campainha N4104.3A BP NP 10 AX 110 - 127 V~ / 250 V~ Com símbolo minuteria N4104.4A BP NP 10 AX 110 - 127 V~ / 250 V~ PULSADOR LUmiNOSO DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Tomada 2P+T N4136 BP NP RJ 10 A Antichoque Tomada 2P+T N4136.2 BP NP RJ 20 A Antichoque TOmADAS PULSADOR DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS interruptor simples N4101.3A BP NP 10 A 110 - 127 V~ / 250 V~ interruptor paralelo N4102.3A BP NP 10 A 110 - 127 V~ / 250 V~ DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Conjunto interruptor N4501 BP Interruptor simples + placa 1 posto vertical N4101 A + N4371.1 V + suporte DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Conjunto luz N4501.3 BP Interruptor simples luminoso + placa 1 posto vertical N4101.3 A + N4371.1 V + suporte DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Placa cega N4370.1 BP NP PL CV WG Com pré-corte para saída de fio Medidas: 117 x 80,5 mm Para caixas 4” x 2” DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS interruptor simples N4201.A BP NP 10 AX 110 - 127 V~ / 250 V~ interruptor paralelo N4202.A BP NP 10 AX 110 - 127 V~ / 250 V~ interruptor bipolar porca / parafuso N4201.25 BP NP 25 AX 110 - 127 V~ / 250 V~ CONJUNTOS mECANiSmOS DE EmBUTiR DE 2 mÓDULOS iNTERRUPTORES PLACAS PLACAS 4” x 2” iNTERRUPTORES LUmiNOSOS DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS interruptor simples N4201.3A BP NP 10 AX 110 - 127 V~ / 250 V~ interruptor paralelo N4202.3A BP NP 10 AX 110 - 127 V~ / 250 V~ TOmADAS DE TELEFONE DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Tomada tipo Telebras N4217.1 BP NP Com sistema de conexão através de bornes (Não é necessário abrir a tomada) DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Placa cega N4670 BP NP PL CV WG Com pré-corte para saída de fio Medidas: 117 x 130 mm Para caixas 4” x 4” DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Placa 2 postos N4372.1 BP NP PL CV WG Medidas: 117 x 80,5 mm Para caixas 4” x 2” DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Placa 2 postos separados N4372.2 BP NP PL CV WG Medidas: 117 x 80,5 mm Para caixas 4” x 2” DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Placa 3 postos N4373.1 BP NP PL CV WG Medidas: 117 x 80,5 mm Para caixas 4” x 2” PLACAS PLACAS 4” x 4” DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Placa 1 posto horizontal N4371.1 BP NP PL CV WG Medidas: 117 x 80,5 mm Para caixas 4” x 2” DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Placa 1 posto vertical N4371.1V BP NP PL CV WG Medidas: 117 x 80,5 mm Para caixas 4” x 2” PLACAS PLACAS 4” x 2” DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Placa 2+2 postos N4672.2 BP NP PL CV WG Medidas: 117 x 130 mm Para caixas 4” x 4” DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Placa 2+2 postos separados N4672.4 BP NP PL CV WG Medidas: 117 x 130 mm Para caixas 4” x 4” DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Placa 1+1 postos N4671.1 BP NP PL CV WG Medidas: 117 x 130 mm Para caixas 4” x 4” BP NP PL CV WG DESCRiÇÃO ART. Nº COR DADOS TÉCNiCOS Placa 3+3 postos N4673.6 BP NP PL CV WG Branco Polar Prieto Piano Prata Cava Wengé Medidas: 117 x 130 mm Para caixas 4”x4” BP Branco Polar NP Preto Piano PL Prata CV Cava WG Wengé DESCRiÇÃO ART. Nº DADOS TÉCNiCOS Suporte módulo vertical 4” x 2” N4371.9V Medidas: 102 x 67 mm Para placas 4 x 2 mm DESCRiÇÃO ART. Nº DADOS TÉCNiCOS monocaixa com parafusos para 4” x 2” 499.3 Distância entre parafusos 83.5 mm Para placas de 4” x 2” STEP e ZENIT DESCRiÇÃO ART. Nº DADOS TÉCNiCOS Suporte 4” x 2” N4373.9 Medidas: 102 x 67 mm Para placas 4 x 2 mm DESCRiÇÃO ART. Nº DADOS TÉCNiCOS Suporte 4” x 4” N4673.9 Medidas: 108 x 114 mm Para placas 4 x 4 mm CAiXAS 4” x 2” SUPORTE

Publicado: 5 de setembro de 2014 Categoria: Flyers
