Transformadores de Corrente de 40A a 6.000A e secundários de 5A, para diversas aplicações elétricas - Cat. 1

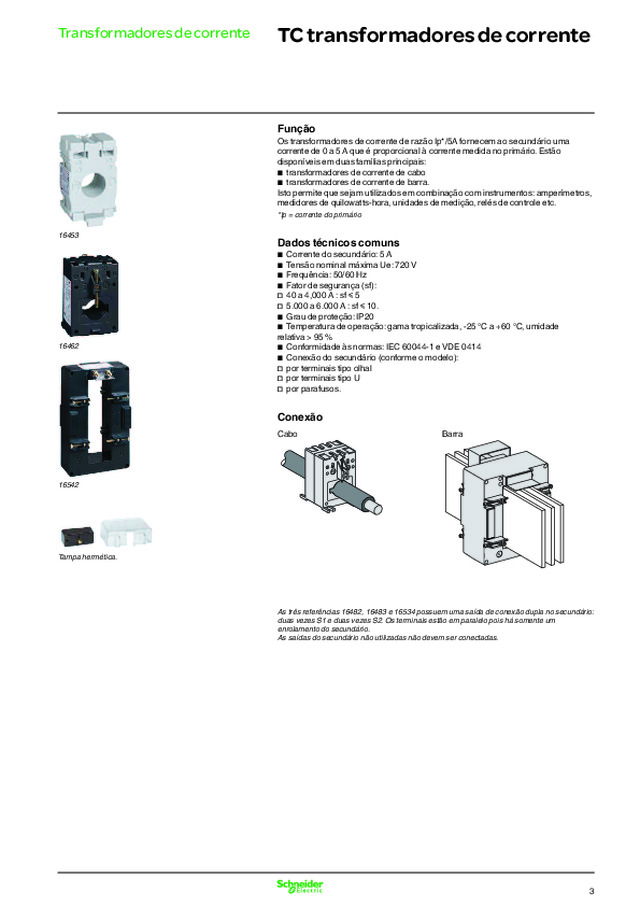

Transformadores de corrente  Função Os transformadores de corrente de razão Ip /5A fornecem ao secundário uma corrente de 0 a 5 A que é proporcional à corrente medida no primário. Estão disponíveis em duas famílias principais:   b transformadores de corrente de cabo   b transformadores de corrente de barra.Isto permite que sejam utilizados em combinação com instrumentos: amperímetros, medidores de quilowatts-hora, unidades de medição, relés de controle etc. Ip = corrente do primário Dados técnicos comuns   b Corrente do secundário: 5 A   b Tensão nominal máxima Ue: 720 V   b Frequência: 50/60 Hz   b Fator de segurança (sf):   v 40 a 4,000 A : sf y 5   v 5.000 a 6.000 A : sf y 10.   b Grau de proteção: IP20   b Temperatura de operação: gama tropicalizada, -25 °C a +60 °C, umidade relativa   95 %   b Conformidade às normas: IEC 60044-1 e VDE 0414   b Conexão do secundário (conforme o modelo):   v por terminais tipo olhal   v por terminais tipo U   v por parafusos. Conexão Cabo Barra As três referências 16482, 16483 e 16534 possuem uma saída de conexão dupla no secundário: duas vezes S1 e duas vezes S2. Os terminais estão em paralelo pois há somente um enrolamento do secundário. As saídas do secundário não utilizadas não devem ser conectadas. 16453 16462 16542 Tampa hermética. TC transformadores de corrente 3

Transformadores de corrente  Características Calibre  Potência (VA) Cabo isolado:  Dimensões Peso (g) Referência Tampa hermética Ip/5 A Classe de precisão: diâmetro  (1) máximo (mm) seção transversal máxima  (1)  (mm 2 ) abertura para barramentos  0,5 1 3 40 A - - 1 21 120 - 200  16500 integrada 50 A - 1,25 1,5 21 120 - 200  16451 integrada 75 A - 1,5 2,5 21 120 - 200  16452 integrada 100 A 2 2,5 3,5 21 120 - 200  16453 integrada 125 A 2,5 3,5 4 21 120 - 200  16454 integrada 150 A 3 4 5 21 120 - 200  16455 integrada 1,5 5,5 6,5 22 150 30 x 10 270  16459  16552 200 A 4 5,5 6 21 120 - 200  16456 integrada 4 7 8,5 22 150 30 x 10 270  16460  16552 - 2 5 - - 65 x 32 600  16476 integrada 250 A 6 9 11 22 150 30 x 10 270  16461  16552 2,5 5 8 35 240 40 x 10 430  16468  16553 1 4 6 - - 65 x 32 600  16477 integrada 300 A 7,5 11 13,5 22 150 30 x 10 270  16462  16552 4 8 12 35 240 40 x 10 430  16469  16553 1,5 6 7 - - 65 x 32 600  16478 integrada 400 A 10,5 15 18 22 150 30 x 10 270  16463  16552 8 12 15 35 240 40 x 10 430  16470  16553 4 8 10 - - 65 x 32 600  16479 integrada 500 A 12 18 22 22 150 30 x 10 270  16464  16552 10 12 15 35 240 40 x 10 430  16471  16553 2 4 6 - - 64 x 1151 x 31 500  16473 integrada 8 10 12 - - 65 x 32 600  16480 integrada 600 A 14,5 21,5 26 22 150 30 x 10 270  16465  16552 4 6 8 - - 64 x 1151 x 31 500  16474 integrada 8 12 15 - - 65 x 32 600  16481 integrada 800 A 12 15 20 - - 65 x 32 600  16482 integrada 1000 A 15 20 25 - - 65 x 32 600  16483 integrada 1250 A 15 20 25 - - 65 x 32 600  16534 integrada 12 15 20 - - 84 x 34 700  16537 integrada 8 12 - - - 127 x 38 1500  16540 integrada 1500 A 20 25 30 - - 65 x 32 600  16535 integrada 15 20 25 - - 84 x 34 700  16538 integrada 10 15 - - - 127 x 38 1000  16541 integrada 2000 A 15 20 - - - 127 x 38 1000  16542 integrada 2500 A 20 25 - - - 127 x 38 1000  16543 integrada 30 50 60 - - 127 x 52 1300  16545 integrada 3000 A 25 30 - - - 127 x 38 1000  16544 integrada 40 60 60 - - 127 x 52 1300  16546 integrada 4000 A 50 60 60 - - 127 x 52 1300  16547 integrada 5000 A 60 120 - - - 165 x 55 5000  16548 integrada 6000 A 70 120 - - - 165 x 55 5000  16549 integrada (1)  Diâmetro externo do cabo máximo para o tamanho da janela (2)  Para TC com conexão de primário por parafuso e porca. (3)  Cilindro com diâmetro interno de 8,5 mm, C = 32 mm (4)  Cilindro com diâmetro interno de 12,5 mm, C = 62 mm Modo de fi xação Referência TC Adaptador para trilho DIN  Placa de montagem  Parafuso de trava isolado 16451...16456 b b - 16459...16471 b b b 16473 e 16474 - b b 16476...16483 - - b 16500 b b - 16534...16549  - - b TC transformadores de corrente (cont.)   4

Transformadores de corrente Escolha do transformador de corrente A escolha de um TC depende de 2 critérios:   b a relação Ip/5 A   b o tipo de instalação.A relação Ip/5 A Recomendamos que seja escolhida a relação imediatamente superior à corrente máxima medida (In).Exemplo: In = 1103 A; relação escolhida = 1250/5.Para calibres menores de 40/5 a 75/5 e para aplicações com dispositivos digitais, recomendamos a escolha de um valor maior, por exemplo 100/5. Isto porque valores nominais menores são menos precisos e, por exemplo, a medida de 40 A será mais precisa com um TC 100/5 do que com um TC 40/5. Tipo e instalaçãoA escolha do modelo de TC depende do tipo de instalação:   b cabos isolados   b montagem em barramentos. Precaução importante Nunca abra o circuito do secundário de um transformador de corrente quando o circuito do primário estiver energizado.Antes de trabalhar no circuito do secundário os terminais do secundário do transformador de corrente devem ser curto-circuitados. Determinando a classe de precisão de um TC A classe de precisão depende da potência aparente (VA) do transformador e do consumo de todo o sistema de medição.Este último considera o consumo de todos os dispositivos e dos cabos de conexão. Para uma dada classe de precisão, o consumo do sistema de medição não deve exceder a potência aparente (VA) do transformador de corrente TC. Seção transversal dos cabos de cobre (mm 2 ) Potência em VA para medição dupla a 20 °C 1 1 1,5 0,685 2,5 0,41 4 0,254 6 0,169 10 0,0975 16 0,062 Para cada de variação de 10 °C de temperatura, a potência retirada pelos cabos aumenta em 4%. Dispositivo Schneider Electric Consumo da alimentação de corrente em VA Amperímetro 72 x 72 / 96 x 96 1,1 Amperímetro analógico 1,1 Amperímetro digital 0,3 PM200, PM700, PM800 0,15 ME4zrt 0,05 PM9 0,55 PM1000 e DM6000 0,2 ION7600, 17650 e 17550 0,05 Exemplo: consumo de um sistema de medição a 20 °C PM9 0,55 VA 4 metros de cabos duplos de 2,5 mm 2 + 1,64 VA este é um consumo do sistema de medição = 2,19 VA A classe de precisão do TC é determinada baseada no resultado (consultar a página anterior):   b classe 3 para um TC com relação 75/5   b classe 1 para um TC com relação 100/5   b classe 0,5 para um TC com relação 125/5. TC transformadores de corrente (cont.)   5

Transformadores de corrente  Caso específi co de partida de motor Para medir a corrente de partida do motor é preciso escolher um TC com corrente de primário Ip = Id/2 (Id = corrente de partida do motor). Conselho prático Utilize um transformador de corrente para medir uma corrente nominal de 50 A. 50/5 A CT: Imax = 50 A 100/5 A CT, 2 passagens de cabo: Imax = 50 A Para dividir por 2 a corrente nominal do transformador somente é necessário passar a corrente a ser medida duas vezes por esse transformador. TC transformadores de corrente (cont.)   6

Dimensões Transformadores de corrente  TC transformadores de corrente Nº cat. 16500, 16451 a 16456 Nº cat. 16459 a 16465 Nº cat. 16468 a 16471 Nº cat. 16473 e 16474 Nº cat. 16534 a 16535, 16476 a 16483 Nº cat. 16537 e 16538 Nº cat. 16540 a 16544 Nº cat. 16545 a 16547 Nº cat. 16548 e 16549 7 Dimensões em mm
