II OS INVÓLUCROS - Quadros XL 3  160 (In ≤ 160 A) Pronto para utilização24 módulos por fileirametal e isolante - Quadros XL 3  400 (In ≤ 400 A)  e Painéis XL 3  800 (In ≤ 800 A) A equipar (trilhos, placas, espelhos frontais) até 36 módulos por fileira(para XL 3  800) - Painéis XL 3  4000 (In ≤ 4000 A) A compor (estrutura: teto,base, perfis) até36 módulos por fileira TAMPA POSTERIOR DISTRIBUIÇÃO PADRÃO (barramentos,repartidores, pentesde alimentação…) PERFIS FUNCIONAISPara fixação dos equipamentosde montagem BASE SOLEIRA Exemplo de painel XL 3  4000

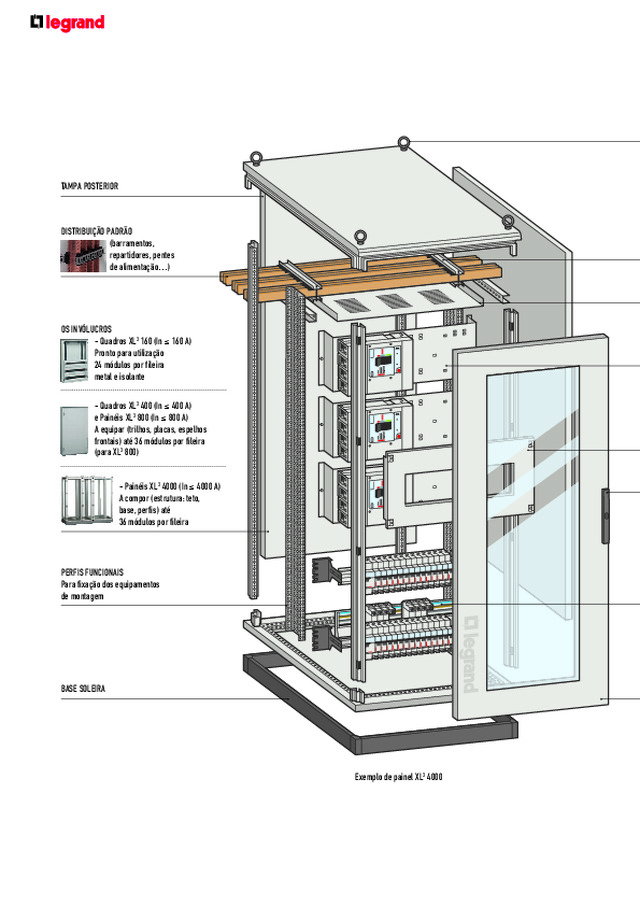

1 ARGOLAS DE IÇAMENTO 1 PRODUTOS E SISTEMAS   I DISTRIBUIÇÃO OTIMIZADA XL-PART (repartidores de fileira XL-part 125, 250, 400, fundo ativo XL-part 400, chassi coluna XL-part 800 e 1600) DIVISÓRIAS Para formas de 2a a 4b ESPELHOS FRONTAIS (com parafusos, com  dobradiça, 1/4 de volta) PLACAS Para DPX e DMX 3  (fixa, extraível, motorizado, inversor de fonte…) DISTRIBUIÇÃO PADRÃO Suportes de barramentos FECHOS PORTAS - Metal ou com vidro, planos ou salientes - Circulação de fiação (canaleta Lina 25, anéis organizadores de cabos…) Quadros e painéisde distribuiçãode potência XL 3 Invólucros e equipamentos de distribuição robustos e otimizados para os edifícios residenciais, terciários ou indústrias até 4000 A AS VANTAGENS DA OFERTA   Montagem rápida sem acessórios   Perfil funcional reduzido para uma cablagem mais fácil  porém mantendo a rigidez da estrutura   Trilho alumínio de 2 posições, fácil de montar  e regulável sem uso de ferramenta   Jogos de barra alumínio para uma implementação simples  e rápida de 630 a 3200 A 1 OFERTA COMPLETA   XL 3  - 160 _ Quadros de embutir até 160 A   XL 3  - 400 _ Quadros de sobrepor até 400 A   XL 3  - 800 _ Painéis até 800 A   XL 3  - 4000 _ Painéis até 4.000 A CERTIFICAÇÃO   Certificados pela NBR IEC 60439-3 (Linha XL 3 -160)   Certificados pela NBR IEC 60439-1 (toda a oferta) AS FERRAMENTAS A SUA DISPOSIÇÃO ///  O software XL PRO 2  Calcul: permite efetuar as notas de cálculo de sua instalação ///  O software XL PRO 2 : permite conceber, implantar  e orçar um quadro de distribuição ///  O Guia Potência: a ferramenta de referência para a concepção e o estudo de uma instalação elétrica ///  Os cadernos de oficinas XL 3 : para recuperar todos os princípios de instalação dos invólucros ///  CST - Centro de Suporte Técnico: canal especializado para auxiliar  seu projeto ///  Especificação: apoio total aos escritórios de engenharia para especificação  da oferta

O Brasil descobre a força desta solução Sistemas para proteção e distribuição de energia A Legrand incorpora à sua oferta no mercado brasileiro uma série de produtos destinados aos setores Residencial, Terciário e Industrial e oferece uma solução completa para proteção e controle de energia. Sua nova oferta compreende: •  quadros e painéis de    distribuição, da família XL³ 160/400/800/4000A  do tipo TTA/PTTA; •  disjuntor caixa aberta DMX³; •  contatores CTX   e botoeiras Osmoz; •  quadros de comando da Linha    Atlantic IP66 adequados às  normas UL e NBR IEC 62208...

Descubra todas as novidades deste lançamento.  Solidez Uma marca reconhecida em todo o mundo. Solução completa Eficiência integrada. Serviços Atendimento personalizado, desempenho dos produtos e proteção nas instalações. A Legrand é especialista mundial em produtos e sistemas para instalações elétricas e de voz, dados e imagem que atua em obras do setor residencial, terciário e industrial.Mundialmente detém 19% do mercado de dispositivos elétricos e 15% do mercado de tecnologia de gerenciamento de cabos. O objetivo da Legrand é fornecer aos clientes um pacote único de produtos e sistemas que torne a especificação completa e facilitada para todos.Com os lançamentos, projetistas, consultores, instaladores e distribuidores têm ao seu dispor todo tipo de produtos e sistemas necessários para a distribuição de energia e proteção de equipamentos e pessoas. Desta forma, a interface entre o projeto, a implantação elétrica e o usuário final será atendida. A Legrand conta com uma estrutura para capacitar profissionais e promover sua tecnologia, proporcionando aos clientes muito mais eficiência e desempenho na aplicação e uso de seus produtos. Para dar suporte aos lançamentos, a empresa, que tem fábrica no Brasil, oferece atendimento personalizado, a fim de proporcionar desempenho otimizado e proteção das instalações de seus clientes, dando segurança aos projetos e oferecendo garantias e suporte de longo prazo. CST - Centro de Suporte Técnico Legrand  0800 11 8008 www.cemarlegrand.com.br

4 Índice XL 3  800 Painéis de distribuição         A LINHA XL 3  800 Características e tabelas de seleção  08 Acessórios 10      MONTANDO OS PAINÉIS DE DISTRIBUIÇÃO A - Painéis de Distribuição XL³ 800 IP 30-40-43  12      MONTANDO OS SISTEMAS DE DISTRIBUIÇÃO A - Barramento otimizado  22 B - Barramento padrão  27 C - Barramentos de alimentação, blocos de distribuição,   terminais de distribuição e blocos de distribuição modular  29      MONTANDO DISPOSITIVOS E EQUIPAMENTOS A - Princípio para definir o espaço necessário  30 B - Capacidade dos painéis de distribuição  32 C - Posicionando os dispositivos de fixação  32 D - Montando os dispositivos nas placas  34 E - Montando os dispositivos nos trilhos  36 F - Equipamento em portas e tampas laterais  37      CABEAMENTO E CONEXÃO A - Cabeamento  38 B - Condutores de proteção  40 C - Bornes de conexão  41 D - Inserindo os cabos  43      TRANSPORTE E INSTALAÇÃO NO LOCAL A - Manuseando os painéis de distribuição  44 B - Fixando os painéis de distribuição  44        APÊNDICES Dimensões 45 OFERTA  46

5 Índice XL 3  4000 Painéis de distribuição        A LINHA XL³ 4000 Características e seleção do painel de distribuição  52 Acessórios 54      MONTANDO OS PAINÉIS DE DISTRIBUIÇÃO A - Montando a estrutura  56 B - Acabamento da estrutura  64      MONTANDO OS SISTEMAS DE DISTRIBUIÇÃO A - Escolha do sistema de distribuição  70 B - Distribuição padrão  72 C - Barramento otimizado  84      MONTANDO OS DISPOSITIVOS E EQUIPAMENTOS A - Soluções de montagem  92 B - Posicionando os dispositivos de fixação  96 C - Montando os dispositivos nos trilhos  2    103 D - Montando os dispositivos nas placas  104 E - Equipamento nas portas e manoplas rotativas  107 F - Equipamentos de medição  108 G - XL Pro 2 : software de design de painéis de distribuição  110      CABEAMENTO E CONEXÃO A - Conectando os dispositivos  112 B - Condutores de proteção  112 C - Inserindo os cabos  113 D - Canaletas Lina 25  114 E - Bornes de conexão de saída  114 OFERTA  116

6 QUAL O PROPÓSITO DAS FORMAS?  140 FORMA 2a  142 FORMA 2b  144 FORMA 3a  148 FORMA 3b  150 FORMA 4a  154 FORMA 4b  156 APLICAÇÕES DE MONTAGEM QUE NECESSITAM DE DIVISORES HORIZONTAIS  160 EQUIPAMENTO MODULAR  162 KITS DMX 3    164 XL-PART E FORMA 2b  166 MONTANDO VÁRIOS DPX NA MESMA PLACA  167 XL-PRO 2   168 ESCOLHA DOS EQUIPAMENTOS PARA AS FORMAS  172   Índice Formas de separação

Com os painéis XL 3  800, a Legrand introduziu inovações no conceito de  integração. Dos quadros de sobrepor para distribuição secundária aos painéis para distribuição principal de BT, dos barramentos de distribuição nas celas de cabos à distribuição otimizada pela aplicação de XL-Part na parte traseira dos painéis de IP 30 a IP 43, e de linhas de 24 módulos à 36 módulos, o XL 3  800 tem as respostas aos seus requisitos de instalação. XL 3  800 incorpora inúmeras inovações práticas para montagens rápidas  e seguras: ■  Painéis metálicos (IP 30 - 40 e 43); ■  Produtos entregues separados para acessibilidade total no cabeamento; ■  Equipamentos otimizados para fácil instalação; ■  Espelhos frontais montados com chaves de fenda e dobradiças; ■  Painéis de 24 ou 36 módulos de largura (conversíveis para 24 módulos  com cela de cabos interna); ■  Painéis modulares, permitindo acoplamento; ■  Somente é necessário uma chave de boca de 10 mm e uma chave de fenda  para a montagem dos painéis laterais, trilhos, chapas e espelhos frontais; ■  Rápida junção horizontal/vertical usando apenas 4 parafusos/porcas; ■  Embalagem de papelão reutilizável para maior proteção durante o  manuseio. C A T Á L O G O   D E   E S P E C I F I C A Ç Õ E S XL 3  800 Painéis de distribuição

8 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 A Linha XL 3  800 CARACTERÍSTICAS A linha XL³ 800 pode ser usada para criar painéis  de distribuição personalizados para todos os seus  ambientes. ■  IP 30 - 40 e 43 ■  IK 07 ou IK 08 ■  Auto-extinguível: 750°/5 s (IEC 60695-2) para  instalação em prédios públicos ■  Corrente suportável de curto-circuito Icw: 25 kA 1 s ■  Corrente de curto-circuito máxima Ipk: 50 kA ■  24 ou 36 módulos por fila ■  Use dispositivos de até 800 A ■  Escolha o sistema de distribuição: padrão ou  otimizada ■  Celas de cabos internas ou externas  (montados na esquerda e/ou na direita),  extensíveis (DPX e distribuição) ■  Cor: cinza RAL 7035 ■  Conforme o padrão NBR IEC 60439-1 ■  Porta metal ou com visor de vidro adquirida  separadamente

9 PAINÉIS DE DISTRIBUIÇÃO IP 30-40-43 Altura  externa  (mm) Pa i n é i s   d e   d i s t r i b u i ç ã o Ref. 204 03 204 08 204 04 204 09 Largura total (mm) 660 910 660 910 Capacidade por fila (módulos) 24 36 (1) 24 36 (1) Altura por espelho frontal (mm) 1400 1400 1800 1800 212 53 212 58 212 54 212 59 212 63 212 68 212 64 212 69 Kit de cela de cabos interna 204 28 204 29 Espelho frontal para cela de cabos interna 204 48 204 49 Cela de cabos externa 204 23 204 23 204 24 204 24 Porta para cela de cabos externa 204 33 204 33 204 34 204 34 204 43 204 43 204 44 204 44 Kit IP 43 201 30 201 30 201 30 201 30 Divisor de partições 204 90 204 91 204 90 204 91 Portas  salientes metal vidro 1550 1950 (1) ou 24 módulos com cela de cabos interna Espelho frontal para cela de cabos externa

10 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 A Linha XL 3  800  (continuação) 24  módulos 36  módulos cela de cabos Suporte de fixação em parede (jogo com 4 peças) 201 00 201 00 201 00 Kit IP 43 201 30 201 30 201 30 Placas para entrada de cabos ajustável 204 20 204 20 204 20 Trilho universal 206 04 206 54 Trilho universal ajustável 206 02 206 52 H = 100 mm 206 40 Placa montagem H = 200 mm 206 47 H = 400 mm 206 48 Placa separação horizontal 204 90 204 91 Porcas de encaixe (embalagem com 20 peças) 200 92 Tinta spray para retoques cinza RAL 7035 200 98 ACESSÓRIOS painéis de distribuição IP 30-43

11 Acessórios para portas Miolo com chave tipo 2433A para fecho 202 94 Miolo tipo barra dupla (universal)  para fecho 202 96 Acessórios para placas frontais Obturador 24 módulos 200 51 Obturador separável de 18 módulos 016 65 Porta etiquetas de 24 módulos 203 99 Espelho frontal de ventilação (24 módulos) H = 200 mm 209 49 Espelho frontal de ventilação (36 módulos) H = 200 mm 209 99 Dobradiças (jogo com 2 peças) 209 59 Acessórios de cabeamento 24  módulos 36  módulos Cela de  cabos Suporte para fixação de cabos 204 35 204 36 204 37 Suporte para fixação de canaleta Lina 25 204 70 205 70 Rebite plástico para fixação de canaletas Lina 25 200 80 200 80 200 80

12 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Montando os painéis de distribuição  PAINÉIS DE DISTRIBUIÇÃO XL 3  800  IP 30-40-43 Painéis de metal e cela de cabos são fornecidos desmontados. Cada caixa consiste em um fundo, dois perfis funcionais unidos ao fundo, quatro peças de canto, quatro tampas laterais, uma placa de entrada de cabos e uma base soleira de 100 mm. Os painéis são entregues desmontados, para ocuparem o mínimo de espaço Todos os painéis são equipados com uma placa de entrada de cabos ajustável Parafusos padronizados: tudo o que você precisa é de uma chave de fenda e uma chave de boca Parafusos M6 A nova linha Legrand XL 3  800 de painéis de distribuição está disponível em  2 larguras (660 ou 910 mm) para suprir as necessidades das aplicações em panéis IP 30 até IP 43. Eles são fáceis e rápidos de instalar, e permitem todos os tipos de acoplamento, otimizando a instalação, espaço para fiação e potência. O XL 3  800 tem um  acabamento de alta qualidade bem particular: com espelho frontal, com ou sem porta. + A

13 1. Montando o fundo e os cantos Um método único para montar os painéis e as celas de cabos. 2. Encaixando as tampas  laterais Insira as tampas laterais no topo dos encaixes periféricos e então deslize para baixo. Fixe-os com 4 parafusos M6 x 10. Insira os cantos nos perfis funcionais... ...então prenda  com um único  parafuso  M6 x 10 Deslize as tampas laterais firmemente nos encaixes periféricos até que eles sejam inseridos no fundo. Tampa lateral com corte para encaixar placas de entrada de cabos e para alimentação através do cabeamento ao acoplar vários painéis (comprimento suportável para a fiação: 130 mm) + 16 mm 32 mm Os perfis funcionais integrados ao fundo dos painéis de distribuição XL 3  800 são usados para a  fixação rápida e confiável de todo o equipamento Duas alturas de fixação dependendo do equipamento 13

14 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Montando os painéis de distribuição (continuação) Deve-se tomar cuidado para usar os furos corretos Acople os 2 lados da base soleira usando os 4 parafusos M6 e as quatro porcas fornecidas As tampas frontais e traseiras  das bases soleiras são acopladas usando 4 parafusos As bases soleiras podem ser colocadas uma sobre a outra para melhor encaminhamento dos cabos... ... e são ajustáveis para passagem dos cabos para acoplamento dos painéis 3. Acoplando os painéis Remova os pré-furos das peças de canto e acople os painéis de distribuição usando os 4 parafusos M6 e quatro porcas fornecidos. 4. Encaixando a base soleira Assim como para acoplar os painéis, os pré-furos das peças de canto devem ser removidos antes de encaixar as bases. + + Junção sem a necessidade de acessórios

15 5. Encaixando uma cela de cabos interna Painéis com largura de 36 módulos podem ser ocupados com uma cela de cabos interna usando kits ref. 204 28/29.Esses kits consistem em um perfil funcional intermediário, dois espaçadores e um perfil de suporte para espelho frontal. A cela de cabos interna pode ser instalada à esquerda ou à direita. Para fixar o perfil funcional nas peças cruzadas na traseira do painel, insira 4 porcas de encaixe nos furos marcados Fixe os espaçadores na extremidade do perfil funcional, então fixe o suporte ao espelho frontal nos espaçadores As dobradiças do espelho frontal Ref. 209 59 podem ser encaixadas na esquerda ou na direita A cela de cabos interna leva um espelho frontal cego Ref. 204 48/49 com dobradiças Ref. 209 59 e fechos Ref. 202 94/96. Janelas podem ser cortadas para instalar um DPX 250 ou 630 vertical Posições de fixação para dobradiças  e porcas de encaixe 100 600 400 600 100 Altura 1400 mm 1800 mm ref. 204 48 204 49 No lado oposto ao das dobradiças, insira os 2 fechos nos cortes no espelho frontal e fixe-os usando as porcas fornecidas 100 600 600 100

16 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Montando os painéis de distribuição (continuação) Solte os 2 anéis prendedores das hastes de fechamento e do mecanismo Desparafuse os 2 parafusos  fixando a alavanca e o mecanismo 2 - Rotação  6. Encaixando as portas A direção em que a porta abre determina o lado em que as dobradiças e as travas serão encaixadas.  Painéis com altura ≥ 1550 mm Para encaixar as portas, os painéis devem ser encaixados com 3 dobradiças em um lado e 2 fechos no outro. A porta é aberta em 2 estágios: 1 - Desacoplamento  + Para reverter a maneira como a porta abre, encaixe as dobradiças no lado esquerdo e as travas na direita. A porta deve ser girada 180º. O mecanismo que opera as hastes de fechamento deve também ser desmontado e virado 180º. Painéis abrindo para a direita Reverta as hastes de fechamento e então reconecte o mecanismo do mesmo jeito. [2] [1] Alavanca totalmente integrada Para um ótimo acabamento, insira os acabamentos plásticos na abertura da dobradiça

17 7. Conexão equipotencial da porta As portas são equipadas com rebites para conectar o condutor de conexão equipotencial ref. 373 85 quando unidades de controle e sinalização com tensão 50 V são encaixadas. Faça um corte na capa plástica para que o condutor passe por trás da dobradiça Condutor ref. 373 85 se prende diretamente no suporte do espelho frontal  dentro do painel de distribuição Quando a capa plástica é removida, até 4 condutores de 1,5 mm 2  podem ser inseridos  no painel de distribuição Empurre os 2 clips pretos para remover a placa de acabamento Combine o suporte do adaptador e a montagem do miolo com o adaptador colorido de alumínio Insira o miolo montado no corpo do fecho 8. Encaixando os miolos nos fechos O método difere de acordo com o tipo de fecho utilizado. Fecho grande  (painel com altura ≥ 1550 mm)

18 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 10. Espelhos frontais  Espelhos frontais para painéis  de distribuição Espelhos frontais metálicos para painéis XL 3  800  estão disponíveis na versão com parafusos para 24 e 36 módulos. A placa é encaixada após a tampa superior ter sido cortada A vedação deve ser aplicada nas bordas da porta 9. Obtendo IP 43 O IP 43 é obtido pela instalação de uma porta com vedação ref. 201 30 e a placa de entrada de cabos isolada fornecida com o painel de distribuição. Espelho frontal montável com parafusos com porcas cativas Espelhos frontais montáveis com parafusos podem ser encaixados com dobradiças ref. 209 59 na esquerda ou direita Montando os painéis de distribuição (continuação)

19 Os parafusos são colocados sempre a 25mm do topo e da base do espelho frontal 25 mm 25 mm Exemplo de instalação de porcas de encaixe para 3 espelhos frontais, alturas: 50, 150 e 200 mm.A 1ª porca de encaixe é sempre posicionada no 1º furo 150 mm 200 mm 50 mm 50 mm 100 mm 150 mm 25 mm 50 mm Encaixar espelhos frontais com parafusos requer o encaixe prévio de porcas de encaixe nos perfis de suporte para espelho frontal. + Instalando Espelhos frontais de ventilação (altura: 200 mm) ref. 20949/99 (24/36 módulos) no topo e/ou base do painel de distribuição garante uma ventilação natural para dissipação de calor  Espelhos frontais nas cela de cabos As celas de cabos usam espelhos frontais de metal cegos. Elas são fornecidas com dobradiças e fechos que podem ser encaixadas na esquerda ou direita. As posições de fixação para as porcas de encaixe no perfil de suporte de espelho frontal são dadas na página 15. Espelhos frontais com altura ≥ 1400 mm são pré-cortados para DPX 250 e 630

20 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0  Equipotencialidade A conexão equipotencial é criada automaticamente quando os espelhos frontais são encaixados.  Obturadores Dois tipos de obturadores podem ser usados em espelhos frontais modulares:- Obturador ajustável ref. 200 51 (24 módulos) - Obturador que pode ser separado em módulos ou metades de módulo ref. Nº 016 65 (18 módulos) A conexão equipotencial de espelhos frontais de 1/4 de volta é fornecida pela lingueta de parafusos. O terminal terra só é fornecido para montar dispositivos no espelho frontal  Marcação Assim como a identificação nos dispositivos, um porta-etiquetas ref. 203 99 para espelhos frontais de 24 módulos está disponível como acessório Obturador 24 módulos ref. 200 51 + Acesso e trabalho mais rápido em espelhos frontais com dobradiças Montando os painéis de distribuição (continuação)

21 Montando os sistemas de distribuição XL 3  800 garante aos usuários liberdade para organizar a distribuição. ■  Barramento otimizado com sistema XL-Part Com sua fácil montagem e tamanho compacto, o XL-Part otimiza o tempo de montagem e o espaço nos painéis de distribuição.- Sistema XL-Part 800:Consiste em um chassi montado no fundo do painel de distribuição, equipado com barramentos seção-C, bases de suporte tetrapolares para DPX 630 e bloco de distribuição em linha 250A- Blocos de distribuição XL-Part 125 e XL-Part 250. ■  Barramento padrão usando barramentos planos verticais: - Na cela de cabos externa até 800 A (barras inclinadas);- Na cela de cabos interna até 400 A (barras em degraus). Soluções de distribuição Barramento otimizado Barramento padrão Em painéis de 24 ou 36 módulos  com cela de cabos interna até 800 A Em cela de cabos externa  até 800 A Em cela de cabos interna  até 400 A Sistema XL-Part 800: - Suportes e perfis ref. 373 40- Barramentos seção-C Bloco de distribuição  de 250 A: ref. 373 46 Conjunto de barramentos  verticais com barras  inclinadas: - Suporte ref. 373 20- Barras planas Conjunto de barramentos  verticais com barras em  degraus: - Suporte ref. 373 10- Barras planas

22 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0  BARRAMENTO OTIMIZADO 1. Montando o sistema XL-Part 800 Sistema XL-Part ref. 373 40 pode ser instalado em painéis de distribuição de 24 ou 36 módulos equipados com uma cela de cabos interna, na esquerda ou na direita, dependendo da entrada dos cabos. Quando o sistema XL-Part for montado na direita, a barra de neutro também deve ser na direita. Até 630 A, as barras são alimentadas por um DPX montado horizontalmente em uma base do XL-Part. Acima dos 630 A, elas podem ser conectadas usando o kit de conexão ref. 373 39, para um DPX 1600 (limitado a 800A no máximo) montado em uma placa. Características dos barramentos seção-C Barra In (A) Seção transversal (mm 2 ) IP ≤ 30 IP   30 265 800 630 Valor de corrente de curto-circuito permitido Pico de Isc e Ipk de acordo com a configuração Barramento  Seção-C Sem base  de suporte DPX Com duas bases  de suporte DPX Com 4 bases  de suporte DPX 265 mm 2 50 kA 90 kA 120 kA A Montando os sistemas de distribuição (continuação)

23 Monte a parte fixa dos suportes isolantes sobre as travessas.Depois fixe as travessas sobre os montantes funcionais A travessa, equipada com o suporte de barramento, deve ser instalada no fundo do painel de distribuição. 100 0 N x 50 150 Fixe os 2 perfis do sistema XL-Part nas travessas, tomando o cuidado para garantir as posições corretas das marcações: mantenha o espaçamento de 50 mm para os espelhos frontais Posicione os barramentos seção-C e então posicione a peça móvel dos suportes de barramento (torque de aperto 15 Nm) 2. Montando as bases de suporte DPX As bases são usadas para montar DPX 630 horizontalmente. Elas são fixadas nos perfis dos sistemas XL-Part por um parafuso de 1/4 de volta e conectadas diretamente aos barramentos Seção-C, usando os 4 parafusos de conexão integrados. DPX 630 373 44 300 209 25 Dispositivo Base de suporte Espelho frontal Somente DPX Altura  (mm) Ref. Ao posicionar a base, os espaços dos parafusos de conexão devem ser paralelos com as barras Para alinhar o dispositivo corretamente com seu espelho frontal, a marca em cada base deve estar alinhada com uma das marcas no perfil (em intervalos de 50 mm)

24 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Montando os sistemas de distribuição (continuação) Conecte a base ao barramento, girando os 4 parafusos de conexão em 1/4 de volta e então apertando as porcas da trava (8 a 10 Nm) + Instalar capas isolantes ref. 373 80 garante proteção IP xxB 3. Montando blocos de distribuição de 250 A Blocos de distribuição de 250 A ocupam as bases para DPX 125 e 160. Eles são montados em painéis de 24 módulos de largura, ou 36 módulos com cela de cabos interna. Eles são fixados nos perfis funcionais usando parafusos M6 e porcas de encaixe. 3.1  Conjunto sistema distribuição  XL-Part 250 - 373 46 - Para painéis XL 3  800/4000. Base de fixação para disjuntores DPX - 098 57 para DPX 125 - 098 53 para DPX 160 Proteção IP xxB

25  Bloco de distribuição ref. 373 46 Esse é um produto adicional para uso com o chassi de coluna XL-Part. Ele se conecta diretamente aos barramentos Seção-C e alimenta todos os dispositivos na linha. Insira o parafuso cabeça “T” no barramento seção-C do sistema. Uma vez que a porca tenha sido apertada, é aconselhável que seja protegida usando a capa fornecida Fixar as bases também conecta-as às barras de bloco de distribuição Dispositivos DPX são fixados na base por seus parafusos de fixação usuais. Sua alimentação é garantida por 4 conexões de cobre inseridas na parte superior da base + O terminal de derivação de 125 A ref. 373 29 pode ser usado para duas conexões de 25 mm 2 Derivações em  barramentos seção-C Derivação via ressaltos com parafuso cabeça “T” ref. 374 64 (M8) ou ref. 374 65 (M12)

26 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Montando os sistemas de distribuição (continuação) 4. Montando o bloco de distribuição XL-Part 125 (24 módulos)  O bloco de distribuição de 4 pólos XL-Part 125 ref. 045 03 se prende no dispositivo de fixação ref. 206 00 sob um espelho frontal de 200 mm.- Alimentação direta via um módulo de conexão até 63 A- Alimentação via um módulo de conexão ref. 045 05 (35 mm 2  de abertura do terminal) até 80 A  (alimentação auxiliar) e 125 A (alimentação central). Os módulos de conexão “plug-in” são usados para conexão automática de todos os disjuntores Lexic de 1 módulo por pólo, até 63 A. Módulos Pólos Ref. Conexão Plug-in N 045 14 L1 045 11 L2 045 12 L3 045 13 Prendendo o bloco de distribuição XL-Part 125 em um trilho perfilado de alumínio ref. 206 00 XL-Part 125 permite que dispositivos de 4 pólos, 3 pólos, 2 pólos (fase/neutro) e monofásico sejam montados na mesma linha

27  BARRAMENTO PADRÃO 1. Encaixando um barramento em uma cela de cabos externa Suportes para barramento ref. 373 20 são usados para criar um barramento inclinado na parte traseira da cela de cabos externa para até 800 A.  Encaixe os suportes no perfil do fundo dos perfis funcionais usando porcas de encaixe e parafusos M6 (torque de aperto 10Nm) Fixe as barras nos suportes (torque de aperto 7 Nm) Os suportes são fornecidos com 2 parafusos para encaixar uma tela (não fornecida) Seleção das barras Barra I (A) Seção transversal  (mm) IP  ≤   30 IP   30 25 x 5 330 270 32 x 5 450 400 50 x 5 700 630 63 x 5 800 700 Distância máxima (mm) entre os suportes  de acordo com a corrente de pico (Ipk) Ipk (kA) Barras 25 x 5 32 x 5 50 x 5 63 x 5 10 800 900 15 600 600 700 800 20 450 500 600 700 25 350 400 500 550 30 300 350 400 450 35 250 300 350 400 40 200 250 275 300 45 200 200 225 250 50 150 150 200 200 60 125 125 150 150 70 100 100 150 150 80 100 225 mm 350 mm 80 mm B

28 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Montando os sistemas de distribuição (continuação) 2. Montando um barramento em uma cela de cabos interna Suportes para barramento ref. 373 10 são usados para criar um barramento em degraus em uma cela de cabos interna de até 400 A. Eles são fixados em perfis funcionais usando porcas de encaixe e parafusos M6. Cuidado: a posição dos suportes deve levar em conta, as placas e os trilhos instalados na área adjacente do painel de distribuição Fixe as barras de cobre nos suportes usando parafusos M6 de cabeça hexagonal com arruelas integrais Fixe os suportes de barramento nos perfis funcionais usando as porcas de encaixe fornecidas, inseridas nos perfis do topo dos perfis Distâncias entre barras de cobre e espelho frontal Distância máxima (mm) entre os suportes  de acordo com a corrente de pico (Ipk) Ipk (kA) Barras (25 x 5) (32 x 5) 10 800 900 15  700 800 20 550 700 25 400 500 30 350 400 35 300 350 40 300 300 45 200 200 50 175 100 55 150 100 60 150 Seleção das barras Barras I (A) Seção transversal  (mm) IP  ≤  30 IP   30 25 x 5 330 270 32 x 5 450 400 126 mm 94 mm 77 mm 77 mm

29 BARRAMENTOS DE ALIMENTAÇÃO,   BLOCOS DE DISTRIBUIÇÃO, TERMINAIS DE DISTRIBUIÇÃO E BLOCOS DE DISTRIBUIÇÃO MODULAR Os blocos de distribuição Legrand, para uso em painéis de distribuição XL 3  800, solucionam problemas  em uma ampla gama de necessidades, garantindo facilidade de uso e segurança máxima. 3. Encaixando o bloco de distribuição de 400 A ref. 373 08  Horizontalmente em painéis  de distribuição O bloco de distribuição é fixado horizontalmente em painel de 24 módulos de largura usado com espelho frontal cego ref. 209 45.  Verticalmente em cela de cabos Em celas de cabos internas, fixe o bloco de distribuição em uma posição vertical diretamente no perfil do topo dos pilares funcionais.Em cela de cabos externas, use 2 peças de trilho seção-C ref. 389 71 cortado em 350 mm e fixado nos perfis funcionais usando porcas de encaixe M6 ref. 200 92 como suportes. 440  mm   250 Distância da fixação do bloco de distribuição ref. 373 08 Fixe o bloco de distribuição nos trilhos usando parafusos Ref. 367 60 C Blocos de distribuição modular de pólo único: Isolamento total de pólos para distribuir até 160 A  Saídas rígidas de 6 x 35 mm 2   (flexível 25 mm 2 )  para distribuição terminal Ref. 048 67 Blocos de distibuição modulares de 100, 125, 160 e 250 A.

30 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Dispositivos Fixação Posição Montagem em trilho modular Lexic ≤ 63 A Painel de distribuição vertical Lexic 63 A Painel de distribuição vertical DPX 125 Painel de distribuição vertical DPX 160 Painel de distribuição vertical Montagem na placa DPX 125 (combinação possível com  DPX 160) Painel de distribuição vertical horizontal DPX 160  (combinação possível com  DPX 125) Painel de distribuição vertical horizontal DPX 250 Painel de distribuição vertical horizontal Cela de cabos vertical DPX 630 Painel de distribuição vertical horizontal Cela de cabos vertical DPX 1600 Painel de distribuição vertical horizontal Montando dispositivos e equipamentos PRINCÍPIO PARA DEFINIR  O ESPAÇO NECESSÁRIO Cada dispositivo, após fixar-se no trilho ou placa, recebe um espelho frontal dedicado. A altura do seu espelho frontal define o espaço requerido para instalar dispositivos, para suas conexões, para manter distâncias de isolação e para ótimas condições de dissipação de calor.Uma vez que tenham sido encaixados, os espelhos frontais garantem proteção IP 30.Eles estão disponíveis em diversas alturas:-150 mm a 600 mm para dispositivos modulares e unidades DPX-50 mm a 1800 mm para espelhos frontais cegosEspelho frontais cegos dão as áreas necessárias para fiação, entrada de cabos, instalação de barramentos e encaixe de equipamento específico. A Espelhos frontais cegos Altura  (mm) Para painel  de distribuição Para  cela de cabos 24 módulos 36 módulos interna externa montagem  por parafusos montagem  por parafusos montagem  por parafusos montagem  por parafusos 50 209 40 209 90 100 209 41 209 91 150 209 42 209 92 200 209 43 209 93 300 209 44 209 94 400 209 45 209 95 600 209 46 209 96 1400 204 48 204 43 1800 204 49 204 44

31 (1) Dispositivo para celas de cabos externo(2) Dispositivo para celas de cabos interno Escolha dos dispositivos de fixação e espelhos frontais  Configuração XL 3  800 24 módulos XL 3  800 36 módulos Trilho DIN  Alumínio Placa Espelho frontal Trilho DIN  Alumínio Placa Espelho frontal H (mm) montagem  por parafusos H (mm) montagem  por parafusos 206 00 150 209 00 206 50 150 209 50 206 00 200 209 01 206 50 200 209 51 com dispositivo modular 206 00 262 08 200 209 01 206 50 262 08 200 209 51 com dispositivo modular 206 00 262 09 300 209 10 206 50 262 09 300 209 60 206 10 300 209 10 206 60 300 209 60 206 14 200 209 14 206 10 300 209 10 206 60 300 209 60 inversor de fonte 206 64 300 209 10 206 14 200 209 15 206 20 400 209 20 206 70 400 209 70 206 24 200 209 24 206 28 (1) 206 78 (2) 206 20 400 209 20 206 70 400 209 70 206 23 300 209 25 206 28 (1) 206 78 (2) apenas o dispositivo 206 30 400 209 30 206 80 400 209 80 apenas o dispositivo 206 30 400 209 34 206 80 400 209 84

32 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Montando os dispositivos e equipamento (continuação) CAPACIDADE DOS PAINÉIS  DE DISTRIBUIÇÃO A altura utilizável do espelho frontal de cada painel de distribuição define a capacidade do equipamento. POSICIONANDO OS  DISPOSITIVOS DE FIXAÇÃO Para encaixar e prender as placas, 2 porcas de encaixe devem primeiro ser encaixadas nos perfis funcionais de acordo com o desenho do espelho frontal Assim como o dispositivo de fixação dos trilhos  3 , peças de acoplamento devem  ser posicionadas de acordo com o desenho do espelho frontal. Duas porcas de encaixe (fornecidas) são suficientes para segurar todas as versões de placas O posicionamento de um dispositivo de fixação (placa ou trilho) depende de 3 critérios:- A altura do espelho frontal: sempre um múltiplo de 50 mm- O espaçamento dos pontos de fixação dos perfis funcionais: 25 mm- O ponto de referência:  -  Em painéis IP 30 é localizado 100 mm da parte  superior da moldura do espelho frontal (ponto 100) e marcado pelo número 100, gravado em cada perfil funcional. Princípio: Divida a altura do espelho frontal por 2. Isso dará a posição para encaixar a porca de encaixe ou peça de acoplamento em relação ao ponto de referência. Em painéis IP 30, o ponto 100 é marcado no perfil funcional B C Painel de distribuição Altura  Externa  (mm) Altura  utilizável do  espelho frontal  (mm) 24 módulos 36 módulos 204 03 204 08 1550 1400 204 04 204 09 1950 1800

33  Posicionando as peças de acoplamento  para dispositivos de fixação dos trilhos Exemplo: encaixando 2 dispositivos de fixação de trilhos e seus espelhos frontais na parte superior do painel de distribuição (veja o diagrama abaixo).- 1º espelho frontal: altura h 1  = 300 mm Posição do ponto de inserção da peça de acoplamento em relação a parte superior da moldura frontal: 300 / 2 = 150 mm, isto é, 50 mm do ponto 100- 2º espelho frontal: altura h 2  = 200 mm Posição do ponto de inserção da peça de acoplamento em relação à base do primeiro espelho frontal: 200 / 2 = 100 mm, isto é, 250 mm do eixo da primeira peça de acoplamento (100 + 150).  Posicionando as porcas de encaixe  para as placas Exemplo: encaixando 2 placas e seus espelhos frontais na parte superior do painel de distribuição (veja o diagrama abaixo)- 1º espelho frontal: altura h 1  = 400 mm Posição do ponto de fixação da placa em relação a parte superior da moldura do espelho frontal: 400 / 2 = 200 mm, isto é, 100 mm do ponto 100- 2º espelho frontal: altura h 2  = 300 mm Posição do ponto de fixação do espelho frontal em relação à base do 1º espelho frontal: 300 / 2 = 150 mm, isto é, 350 mm da primeira  porca de encaixe (150 + 200) . h 2  = 300 150 h 1  = 400 200 100 100 100 350 0 50 250 100 h 1  = 300 h 1  = 200 150 100 0

34 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Montando os dispositivos e equipamentos (continuação) MONTANDO OS DISPOSITIVOS  NAS PLACAS Depois de encaixar as porcas-gaiola  [1] , os próximos  passos consistem em fixar os dispositivos nas suas placas  [2]  e então acoplar  [3]  e prender  [4]  as placas  nos perfis funcionais previamente encaixados com porcas de encaixe. 1 1 2 2 3 0 + XL-PRO 2 O software de design XL-PRO 2  calcula  automaticamente as posições das placas e trilhos de acordo com o desenho do seu painel. As posições indicadas pelo XL-PRO 2  são  dadas em relação ao ponto 0 (localizado 6mm acima do fim do perfil funcional para painéis XL 3  800 IP 30-40-43) [1] [2] [3] [4] 100 100 0 D

35 Placa ref. 206 64 para o DPX 160 pode ser usada para criar inversores de fontes manuais para unidades DPX fixas (apenas conexão de terminal frontal). Elas são equipadas com todas as peças para a criação da interligação mecânica dos dispositivos. Quando uma placa pode receber vários tipos de DPX, os furos de fixação são marcados com números (os mesmos números são sempre usados pelo mesmo tipo de dispositivo):- 0 para o DPX 125- 1 para o DPX 160- 3 para o DPX 250- 4 para o DPX 630. Cada placa possui os números correspondentes às unidades DPX que pode receber Encaixando as porcas-gaiola Insira as porcas-gaiola nos furos fornecidos para o dispositivo.  3P 1 1 3 3 0 3 35

36 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Montando os dispositivos e equipamentos (continuação) ENCAIXANDO DISPOSITIVOS  NOS TRILHOS Dispositivos de fixação em trilhos podem ser encaixados nos painéis de distribuição. 1. Trilho indexado de 2 posições ref. 206 00/50 Esses trilhos (capacidade de 24 e 36 módulos respectivamente), feitos em um perfil particularmente rígido de alumínio são usados para fixar dispositivos modulares na posição superior e disjuntores DPX na posição inferior. Os dispositivos modulares podem ser encaixados entre disjuntores DPX usando um espaçador ref. 262 99. 2. Trilho universal ref. 206 04/54 Esse trilho fixa-se diretamente na parte superior dos perfis funcionais ou nos suportes isolantes ref. 200 90. É designado para a instalação de terminais na traseira das caixas de distribuição (veja página 45) mas também pode trabalhar com qualquer dispositivo de fixação de trilhos. 3. Trilho ajustável e inclinável ref. 206 02/52 A peça de acoplamento + montagem de suporte é usada para ajustar a altura e a inclinação do trilho para criar bornes de conexão. + Encaixe livre de ferramentas: 1 - Encaixando as peças de acoplamento nos perfis funcionais 2 - Prendendo o trilho nas peças de acoplamento (2 posições) Dispositivos de fixação de trilhos  com 2 posições indexadas E Número de DPX que podem ser instalados  em trilhos de 24 módulos Dispositivo Pólos DPX/linha Módulos  restantes DPX 125 3P 5 3 DPX 160 3P 4 4

37 1. Dispositivos de controle e sinalização na porta Portas salientes metálicas têm uma distância de 57 mm entre o espelho frontal e a porta, permitindo 50 mm de profundidade para o encaixe de unidades de controle e sinalização Osmoz. O furo é feito usando uma serra-copo de 22,3 mm de diâmetro. Os cabos de conexão (até 4) podem ser inseridos no painel com a conexão equipontecial da porta através do espaço nas dobradiças. Quando houverem mais do que 4 fios, use um espelho frontal cego 57 mm maxi Ø 22,3 mm  + 0,4 30 mm 45 mm - 0 EQUIPAMENTO EM PORTAS  E TAMPAS LATERAIS F

38 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Cabeamento e conexão  CABEAMENTO 1. Canaletas Lina 25 Suportes ref. 204 70 e 205 70 são usados para instalação vertical e horizontal de canaletas Lina 25 em painéis de distribuição XL 3  800. Eles são fixados  nos perfis funcionais e consistem em um suporte de profundidade ajustável para alinhar as canaletas horizontais de 60 ou 80 mm com canaleta vertical de 60 mm. Suportes ref. 205 70 são fornecidos com um perfil para fortalecer a canalização horizontal em painéis de 36 módulos. A canaleta é fixada nos suportes usando os rebites isolantes fornecidos 3 posições de ajuste de acordo com a altura da canaleta 80 60 60 60 O perfil fornecido com suportes ref. 205 70 é fixado usando os rebites da mesma forma que a canaleta. Um rebite adicional é fornecido para fixação da canaleta ao centro (1) Número de condutores multiplicado por sua seção transversal + A canaleta é desmontada removendo-se o pino do rebite isolante. Os rebites são encomendados separadamente (ref. 366 46) A Capacidade da canaleta Lina 25 ref. Largura  (mm) Altura (mm) Capacidade (1)   (mm 2 ) 362 07 40 60 2008 362 08 40 80 2717 362 12 60 60 3115 362 13 60 80 4216

39 2 . Suportes para fixação de cabos Suportes ref. 204 35, 204 36 e 204 37 são usados para segurar os cabos no lugar com abraçadeiras. Eles são instalados em painéis de 24 módulos, 36 módulos e cela de cabos externa respectivamente. Eles são fixados no fundo do painel de distribuição, nos perfis funcionais, usando 2 braçadeiras. Insira as porcas de encaixe no perfil da base dos perfis funcionais e então aparafuse os suportes. Segurando os cabos em posição em uma cela de cabos + 3 . Guia de cabos A Guia de cabos pode ser instalada verticalmente na cela de cabos externa. Primeiro instale os dois suportes para fixação de cabos ref. 204 37 e então encaixe as porcas de encaixe ref. 200 92 neles. Fixe a guia de cabos nos suportes ref. 204 37 com os suportes e parafusos fornecidos Rebites ref. 200 80 são utilizados para fixar a canaleta Lina 25 diretamente nos perfis funcionais

40 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Cabeamento e conexão (continuação)  CONDUTORES DE PROTEÇÃO O condutor de proteção principal é conectado e interconectado com todos os outros condutores de proteção no terminal principal, que é diretamente conectado ao chassi do painel de distribuição. Esse terminal principal pode existir na forma de um borne de conexão, uma barra de cobre ou um trilho  2  com bornes de conexão. 1. Bornes de conexão Viking 3 encaixados nos trilhos  2 Capacidade: 0,25 mm 2  a 50 mm 2  para condutores  rígidos (até 35 mm 2  para condutores flexíveis).  Estes são utilizados para conectar e interconectar condutores de proteção. Bornes de conexão Viking 3 no trilho com suporte universal ref. 201 95 Terminal principal na cela de cabos consistindo em uma barra de cobre 32 x 5 mm 2. Barra de cobre Comumente instalada na cela de cabos, a barra de cobre é necessária assim que a secção transversal dos condutores seja maior que ou igual a 16 mm 2 Determinando a seção transversal  do condutor de proteção Seção transversal  do condutor de fase  (S em  mm 2 ) Seção transversal mínima  do condutor de proteção  (S PE  em mm 2 ) S ≤ 16 S 16   S ≤ 35 16 S   35 S/2 B

41  BORNES DE CONEXÃO 1. Réguas de Bornes Trilhos ref. 206 02 (24 módulos) e ref. 206 52 (36 módulos) são usados para criar réguas de bornes nos painéis de distribuição XL 3  800. Régua de bornes na base do painel de distribuição no trilho ref. 206 02 Distâncias mínima e máxima entre trilhosref. 206 02/52 e espelho frontal + A profundidade dos trilhos ref. 206 02/52 pode  ser ajustada e então pode ser inclinada em ângulos de até 45º Número de bornes de conexão por trilho  de acordo com o afastamento Afastamento dos  Bornes Viking 3  (mm) Trilho de  24 módulos  206 02 Trilho de  36 módulos  206 52 5 95 145 6 80 120 8 60 90 10 48 73 12 40 60 15 31 48 22 20 30 60 120 C

42 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Cabeamento e conexão (continuação) 2. Régua de bornes vertical em cela de cabos É possível criar uma régua de bornes vertical em cela de cabos usando suportes ref. 201 95 e trilhos  2  cortados para a largura necessária. Número de bornes de conexão por trilho  de acordo com o afastamento  Afastamento dos  bornes Viking 3 Trilho de  24 módulos  ref. 206 00 Trilho de  36 módulos  ref. 206 50 5 85 135 6 70 112 8 52 85 10 42 68 12 34 55 15 27 44 22 18 29 Suporte ref. 201 95 pode ser usado para criar uma régua de bornes plana ou inclinada Exemplo de criação de uma régua de bornes vertical em uma cela de cabos usando o suporte universal para cela de cabos ref. 201 95 + Devido ao seu perfil reforçado em alumínio, trilhos de duas posições ref. 206 00 e ref. 206 50 podem ser usados para criar blocos que vão suportar grandes estresses mecânicos (grandes cargas, largas seções transversais de cabos, etc..).A distância entre o trilho e o espelho frontal é 70 mm na posição baixa e 40 mm na posição alta.

43  INSERINDO OS CABOS 1. Painéis de distribuição IP-30-40-43 Painéis de distribuição XL 3  800 IP 30-40-43 são equipados  com uma placa de entrada de cabos plástica ajustável. Essa placa está também disponível separadamente (ref. 204 20). Insira a placa entre o fundo e a frente da tampa lateral Quebre a tampa lateral de topo ou base ao longo da linha pré-marcada D

44 P A I N É I S   D E   D I S T R I B U I Ç Ã O   X L 3   8 0 0 Transporte e instalação no local  MANUSEANDO OS  PAINÉIS DE DISTRIBUIÇÃO  FIXANDO OS PAINÉIS DE DISTRIBUIÇÃO 1. Fixação na parede PAINÉIS IP 30/40/43 Painéis de distribuição XL 3  800 devem ser fixados  em uma parede ou partição. Isso pode ser feito através dos pontos de fixação internos ou usando suportes de fixação externos ref. 201 00. Cuidado: ao transportar painéis de distribuição usando uma empilhadeira, eles devem estar sobre um pallet. Transporte direto pode danificar as bases ou os painéis. Os suportes de fixação externa são ajustáveis Fixação interna usando parafuso  Ø 6 mm e arruela Centro de fixação interna e externa (mm) 24 módulos 36 módulos A B C A = 415B = 245C = 215 A = 665 D E F D = 560E = 100F = 360 D = 810 G H G = 710 H = 1170 G = 960  A B

45 L P H 600 (1) L P 250 (1) H IP 43 com porta saliente 660 / 910 273 230 DIMENSÕES Caixas  IP 30-40-43 Dimensões externas (mm) L H D Painéis  de  distribuição 204 03 660 1550 230 204 04 660 1950 230 204 08 910 1550 230 204 09 910 1950 230 Cela de  cabos  externa 204 23 460 1550 230 204 24 460 1950 230 Apêndices

46 XL³  800 painéis de distribuição Emb. Ref. Painéis a serem equipados Entregues com base soleira, altura: 100 mm Largura 660 mm24 módulos por fi leira Altura Larg.  Prof.  (mm)  total (mm) útil (mm) externa (mm) útil (mm) 1 204 03 1550 1400 660 600 230 1 204 04 1950 1800 660 600 230 Largura 910 mmPodem integrar uma cela de cabos 36 ou 24 módulos (se cela de cabos interna) 1 204 08 1550 1400 910 850 230 1 204 09 1950 1800 910 850 230 Cela de cabos internas Kit cela de cabos internaMonta-se a direita ou a esquerda dentro dos painéis de largura 910 mmConjuntos compreendendo: perfi l e acessórios de montagemPermitem realizar uma cela de cabos de largura útil 250 mm 1 204 28 Para painéis altura 1550 mm, ref. 204 08 1 204 29 Para painéis altura 1950 mm, ref. 204 09 Placa de montagem para cela de cabos 1 206 78 Para DPX 250 e 630 vertical Espelhos frontais com dobradiças e fechosPré-recortadas para DPX 250 ou 630 1 204 48 Para cela de cabos interna altura 1550 1 204 49 Para cela de cabo interna, altura 1950 Emb. Ref. Portas salientes Entregues com fechos com miolosintercambiáveis (p. 47), a serem encomendados separadamenteDistância espelho frontal/porta metal 67 mm - com vidro: 63 mm Metal com vidro Para painel  Altura (mm) Larg. (mm) 1 212 53 212 63 1550 660 1 212 54 212 64 1950 660 1 212 58 212 68 1550 910 1 212 59 212 69 1950 910 Celas de cabos externas Celas lateraisInstaladas a direita ou a esquerdaEntregues com uma base soleira altura 100 mm e acessórios de montagem Altura Larg. Prof.  (mm)  total  (mm) útil (mm) externa (mm) útil  (mm) 1 204 23 1550 1400 460 400 230 1 204 24 1950 1800 460 400 230 Placa de montagem 1 206 28 Para DPX 250 e 630 vertical Espelhos frontais com dobradiças e fechosPré-recortadas para DPX 250 ou 630 1 204 43 Para cela de cabos externa altura 1550 1 204 44 Para cela de cabos externa altura 1950 Portas 1 204 33 Para cela de cabos altura 1550 mm 1 204 34 Para cela de cabos altura 1950 mm Kit IP 43 1 201 30 Entregue pronto para uso - comprimento 5,5 m para quadros (largura 660 e 910 mm), painéis e celas de cabos IP 43 - IK 08 com kit (201 30) e portaIP 40 - IK 08 com portaIP 30 - IK 07 sem portaInvólucros metálicosPodem receber disjuntores até 800 AAuto-extinguível de acordo com a IEC 60695-2-1-750°C / 5 sCapacidade 24 e 36 módulos por fi leiraCinza - RAL 7035Entregues com perfi s funcionais fi xados sobre o fundo, placa de entrada de cabos recortável e acessórios de montagem (horizontal e vertical) 204 04 204 09 204 09 + 204 29 204 29 204 24 Dimensões (p. 45)       Equipamentos de distribuição eespelhos frontais  (p. 49 a 50)       Acessórios de cabeamento  (p. 47)      Repartição  (p. 124)

47 Emb. Ref. Suportes de fi xação de cabos 1 204 35 Para painéis largura 660 mm 1 204 36 Para painéis largura 910 mm 1 204 37 Para cela de cabos externa horizontal Divisórias para compartimentação horizontal 1 204 90 Para painéis largura útil: 600 mm 1 204 91 Para painéis largura útil: 850 mm Acessórios Suporte de fi xação parede 1 201 00 Jogo de 4 suportes metal para painéis IP 43 Suportes universaisPermite a montagem de régua de bornesJogo de 3 suportes metal 1 201 96 Para cela de cabos interno metal 1 201 95 Para cela de cabos externa Placa de entrada de cabos 1 204 20 Placa recortável suplementar para XL³ 800 IP 43 Miolo de fecho Entregues com 1 jogo de 2 chaves 1 202 94 Miolo tipo 2433A 1 202 96 Miolo tipo barra dupla (universal) XL³  800 fi xação dos cabos, bases, divisórias de compartimentação e acessórios 204 36 201 95 (1) Dobradiças ref. 209 59 opcionais Emb. Ref. Fixação sobre trilhos Trilhos 2 24 módulos 36 módulos Conjunto composto de um trilho perfi lado alumínio, e de 2 esquadros de fi xação de 2 posiçõesPermitem a fi xação dos DPX com ajuda das placas dedicadas 1 206 00 206 50 Fixam-se sobre os perfi s funcionaisem XL³ 800 e 4000 Placas de fi xaçãoPermitem a montagem dos DPX sobre o trilho dos dispositivos ref. 206 00 e 206 50 1 262 08 Para DPX 125 1 262 09 Para DPX 160  Elevação de trilhoDestinada à adaptação de aparelhosmodulares e de DPX 125, 160, montados sobre os dispositivosref. 206 00/50 com ajuda das placasref. 262 08/09 1 262 99 Para 20 módulos Espelhos frontais 24 módulos 36 módulos Para dispositivos modulares Lexic 1 209 00 (1) 209 50 (1) Com parafusos imperdíveis Para DPX 125, 160 1 209 10 (1) 209 60 (1) Com parafusos imperdíveis XL³  800 equipamentos para montagem Lexic, DPX 125 160 sobre trilho 206 00 209 50 150  300  206 00

48 (1) Dobradiças ref. 209 59 opcionais Emb. Ref. Placas para DPX versão fi xa, conexão frontal Fixação direta sobre perfi s funcionais 24 módulos 36 módulos Dispositivos em posição vertical 1 206 20 206 70 Para 1 a 3 DPX 250 ou 630 1 206 30 206 80 Para 1 DPX 1600 tomadas dianteiras Dispositivos em posição horizontalPara uma proteção do recorte para a passagem dos cabos, utilizar a ref. 202 40 (p. 125) 2 206 21 Para 1 DPX 250 com comando motorizado 1 206 24 Para 1 DPX 250 1 206 23 Para 1 DPX 630 1 206 30 206 80 Para 1 DPX 1600 conexão frontal Kit para inversor de fontes 24 módulos Dispositivos em posição vertical com comando motorizado versão fi xa 1 206 68 Para 2 DPX 250 (obturador entregue) Espelhos frontais metal - dispositivos em posição vertical 24 módulos 36 módulos Para 1 a 3 DPX 250 e 630 1 209 20 (1) 209 70 (1) Com parafusos imperdíveis Para 1 DPX 1600 1 209 30 (1) 209 80 (1) Com parafusos imperdíveis Espelhos frontais - dispositivos em posição horizontal  24 módulos 36 módulos Para 1 DPX 250 1 209 24 (1) Com parafusos imperdíveis Para 1 DPX 630 1 209 23 (1) Com parafusos imperdíveis Para 1 DPX 1600 1 209 34 (1) 209 84 (1) Com parafusos imperdíveis XL³  800 equipamentos para montagem DPX 250, 630 e 1600 sobre placa 206 24 209 34 400  400  200  300  400  Emb. Ref. Placas para DPX versão fi xa, conexão frontal Fixação direta sobre perfi s funcionais 24 módulos 36 módulos Dispositivos em posição vertical 1 206 10 (2) 206 60 (2) Para 1 a 3 DPX 125, 160 Dispositivos em posição horizontal 24 módulos Proteção do recorte para a passagem dos cabos, utilizar a ref. 202 40 (p. 125) 1 206 14 Para 1 DPX 125 ou 160 Placas para inversores de fonte 24 módulos Dispositivos em posição vertical a comando manual 1 206 64 Para 2 DPX 160 Espelhos frontais - dispositivos em posição vertical 24 módulos 36 módulos Para 1 a 3 DPX 1 209 10 (1) 209 60 (1) Com parafusos imperdíveis Espelhos frontais - dispositivos em posição horizontal 24 módulos Para 1 DPX 125 1 209 14 (1) Com parafusos imperdíveis Para 1 DPX 160 1 209 15 (1) Com parafusos imperdíveis Inversor de fontePara 2 DPX 160 em posição vertical 1 209 10 (1) Com parafusos imperdíveis XL³  800 equipamentos para montagem DPX 125, 160sobre placa 206 10 209 10 (1) Dobradiças ref. 209 59 opcionais (2) Possibilidade de montar 4 DPX 125 300  200  200  300

49 Emb. Ref. Acessórios Trilhos 2 universaisFixam-se sobre os perfi s funcionais 1 206 04 Largura 600 mm (24 módulos) 1 206 54 Largura 850 mm (36 módulos) Dispositivos de fi xação reguláveis universais Compostos de um trilho 2 e de 2 esquadros de  fi xação reguláveisFixam-se sobre os perfi s funcionais 1 206 02 Para painéis 24 módulos 1 206 52 Para painéis 36 módulos Porca de encaixe para perfi s funcionaisMontagem em face dianteira por 1/4 de volta 20 200 92 Porca de encaixe para parafusos M6 Parafuso 50 200 91 Parafuso M6 Spray de retoque (400 ml) 6 200 98 RAL 7035 Kit de iluminação 1 209 89 Kit para XL³ 800/4000 metal, fornecido com a lâmpada, as fi xações e espelho frontal com parafusos Circulação de fi ação Suportes de fi xação de canaleta Lina 25Permitem a fi xação horizontal e vertical das canaletas Lina 25, e a regulagem das mesmas em alturaEntregues com rebites isolantesMontam-se diretamente sobre os perfi sfuncionaisNão convém  para distância entre eixo de 150 mm entre trilhos exceto se um utiliza uma canaleta de largura 25 mm 1 204 70 Jogo de 2Para painéis 36 módulos 1 205 70 Jogo de 2Para painéis 24 módulos Canaleta Lina 25Comprimento: 2 m Larg. (mm) Altura (mm) 56 362 02 25 60 48 362 07 40 60 40 362 08 40 80 32 362 12 60 60 32 362 13 60 80 Rebite plástico 100 200 80 Para fi xação da canaleta sobre os montantesfuncionais XL³  800 acessórios e espelhos frontais 206 02 200 92 Emb. Ref. Espelhos frontais cegos metal Com parafusos imperdíveisDobradiças ref. 209 59 em opção 24 módulos 36 módulos Altura (mm) 1 209 40 209 90 50 1 209 41 209 91 100 1 209 42 209 92 150 1 209 43 209 93 200 1 209 44 209 94 300 1 209 45 209 95 400 1 209 46 209 96 600 Dobradiças 1 209 59 Jogo de 2 dobradiçasFixam-se sobre os espelhos frontais com parafusos ObturadoresPara espelhos frontais metálicos 20 200 51 24 módulos, faixa lisa, recortável 10 016 65 18 módulos separáveis por modulo ou 1/2 modulo Porta-etiquetas 10 203 99 Entregue com folha de etiquetas para marcação das fi leiras sobre o espelho frontal Espelhos frontais de ventilação 24 módulos 36 módulos Facilitam a ventilação naturalcom parafusos 1 209 49 209 99 Altura 200 mm XL³  800 acessórios e espelhos frontais 209 59 209 45
