Catálogo de Medidores de Energia e Instrumentação Elétrica

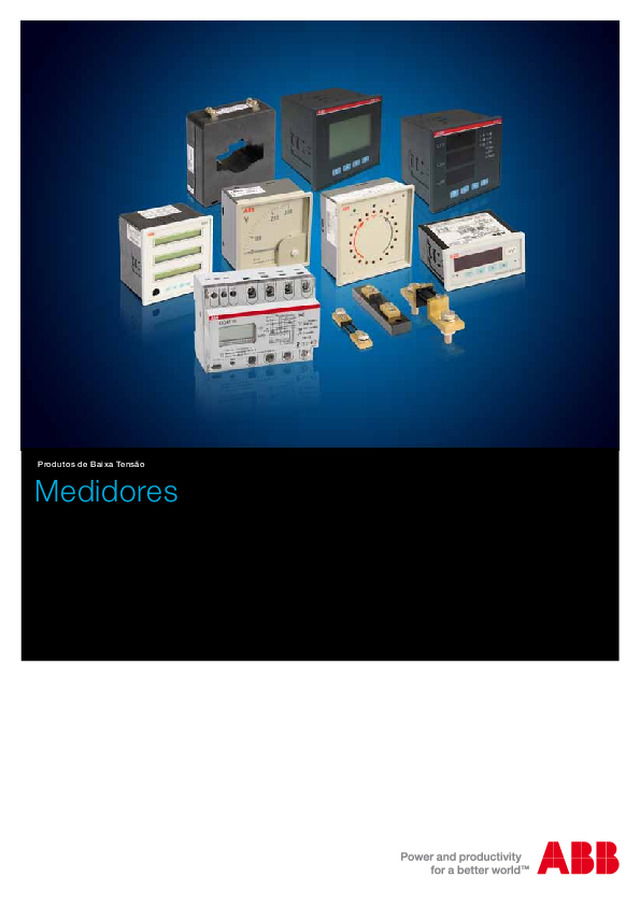

Medidores  Produtos de Baixa Tensão

Indicadores analógicos e digitais Indicadores analógicos Voltímetros e amperímetros ferro-móvel Amperímetros e voltímetros True RMS para conexão direta ou através de transformadores de corrente ou potencial. Disponíveis nos tamanhos 72, 96 e 144 mm.   − Amperímetros: conexão direta até 60 Ac.a. ou através de TC para correntes superiores.   − Voltímetros: conexão direta até 600 Vc.a. ou através de TP para tensões superiores. Voltímetros e amperímetros bobina-móvel Amperímetros e voltímetros para medição de valor médio (c.c.). Adequados para conexão direta ou através de shunt. Podem ser utilizados para medição de grandezas alternadas (c.a.) em ins-trumentos com a utilização de retificadores   − Amperímetros: conexão direta até 40 Ac.c. ou através de shunts para correntes superiores.    − Voltímetros: conexão direta até 600 Vc.c. Frequecímetros Frequencímetro analógico de lâmina vibratil, disponível nos tamanhos 72 mm (9 lâminas),  96 mm (13 lâminas) e 144 mm (21 lâminas). Podem ser conectados diretamente a redes com tensões de 110 Vc.a. até 440 Vc.a. Indicadores para sincronismo Para a conexão de um gerador à rede elétrica ou a outro gerador é indispensável a verificação de amplitude, frequência e defasagem angular entre ambos. O conjunto voltímetro duplo, frequencíme-tro duplo e sincronoscópio ABB realiza estas verificações com excelente custo benefício. Podem ser conectados diretamente à uma rede de até 440 Vc.a. ou através de TP em tensões superiores. Indicador digital LC Pode ser utilizado como:    − Amperímetros: conexão direta até 10 Ac.a. ou 2 Ac.c.   − Voltímetros: conexão direta até 600 Vc.a., 600 Vc.c. ou +/-199,9 Vc.c.   − Miliamperímetros: medição a partir de 1 mA   − Milivoltímetros: medição a partir de 60 mV  Indicador digital configuravel e com saidas a rele Indicador digital CC   − para conexão com transdutores.   − entradas disponíveis: 0...20 mA, 4...20 mA e 0...10 Vc.c. Indicadores digitais de processo   − Voltímetros: a entrada pode variar de -600 Vc.c.à 600 Vc.c.   − Miliamperímetro: entrada pode variar de -20 mA à 20 mA   − Termômetro: para conexões com PT100 e termopares tipo T, J, K e S  Indicadores digitais RMS   − Amperímetro: conexão direta até 7,5 Ac.a. ou através de TC para correntes superiores   − Voltímetros: conexão direta até 500 Vc.a. ou através de TP para tensões superiores Indicadores digitais Indicadores para montagem na frente do painel com dimensões 96 x 48 mm e 96 x 96 mm.  Podem ser conectados à TCs, TPs, tacogeradores, transdutores e outros equipamentos indi-cando a medição com a unidade adequada. Todos os indicadores configuráveis podem ter os parâmetros de alarme e escala configurados através do teclado.

Transformadores de corrente   e shunts para medição Transformadores de corrente   Classe de tensão 0,6 kVClasse de exatidão de até 0,3%Primário com barra fixa ou janela com diversos tamanhosEncapsulamento de epóxi ou termoplástico Linha Eficiente – Alta qualidade com excelente custo benefício Shunt s   Medição de corrente c.c. de até 10000 AClasse de exatidão de até 0,3%Queda de tensão de 60 mV, 150 mV ou 300 mVConexão ao barramento por parafuso de aço niquelado ou latão (opcional) Tabela de seleção de transformadore de corrente Corrente primária (A) Código Corrente primária (A) HB601E HB 601 HB 602 HB603E HB 603 HB 604 HB 606 HB 607 TAS 704 HB 12220 HB 15300 5 5 n n 10 10 n n 15 15 n n 20 20 n n 25 25 n n 30 30 n n 40 40 n n 50 50 n n n n n n 60 60 n n n n n n 75 75 n n n n n n 80 80 n n n n n n 100 100 n n n n n 150 150 n n n n n 200 200 n n n n n 250 250 n n n n 300 300 n n n n 400 400 n n n n 500 500 n n n n 600 600 n n n n 800 800 n n n n n n 1000 1000 n n n n 1200 1200 n n n n 1500 1500 n n n 1600 1600 n n n 2000 2000 n n 2500 2500 n n n n 3000 3000 n n 3500 3500 n n 4000 4000 n n 4500 4500 n n 5000 5000 n n Encapsulamento Temo- plástico Epóxi Temo- plástico Temo- plástico Temo- plástico Epóxi Temo- plástico Epóxi Temo- plástico Epóxi Epóxi Janela barra (mm) Barra fixa Barra fixa 20 x 10 40 x 10 40 x 10 50 x 30 83 x 26 85 x 35 64 x 36 105 x 50 105 x 50 Diâmetro do cabo (mm) 20 30 30 45 50 134 134

Multimedidores frente de painel IDM 96 – Multimedidor com excelente custo benefício  Multimedidor para sistemas trifásicos ou monofásicos com medição de mais de 40 variáveis elétricas. Possui medição de harmônicas até a 63ª ordem, THD para corrente e captura de forma de onda. Todos os parâmetros podem ser configurados através do teclado frontal ou através do software que acompanha o instrumento, o qual também permite visualizar as variá-veis medidas, harmônicas e a forma de onda. IDM G5 – Multimedidor com display gráfico  Multimedidor para sistemas trifásicos ou monofásicos com medição de mais de 60 variáveis elétricas. Possui display de LCD com backlight e gráfico de barras de intensidade de corrente e potência. Além disso, conta com medição de harmônicas até a 63ª ordem, THD para cor-rente e captura de forma de onda. Todos os parâmetros podem ser configurados através do teclado frontal ou através do software que acompanha o instrumento que, também, permite visualizar as variáveis medidas, harmônicas e a forma de onda. MGE G3 e IDM 144 – Multimedidor 144 mm com saídas digitais, memória de massa  e saídas analógicas  Multimedidor para sistemas trifásicos ou monofásicos com medição de mais de 40 variáveis elé-tricas, memória de massa não volátil, saídas digitais e saídas analógicas. Possui três displays de LCD alfanuméricos de fácil visualização. Além disso, conta com medição de harmônicas até a 127ª ordem, THD para corrente e captura de forma de onda. Todos os parâmetros podem ser configurados através do teclado frontal ou através do software que acompanha o instrumento, que, também, permite visualizar as variáveis medidas, harmônicas e a forma de onda.. Tabela de funções - Multimedidores  Funções IDM 96 IDM 144 MGE G3 MGE G3SA IDM G5 Medição trifásica True RMS de tensão e corrente n n n n n Potência (ativa, reativa e aparente) n n n n n Potência total (ativa, reativa e aparente) n n n n n Energia ativa consumida n n n n n Energia ativa fornecida Modbus n n n n Energia reativa consumida Modbus n n n n Energia reativa fornecida Modbus n n n n Angulo corrente e tensão (phi) Modbus Modbus Modbus Modbus Modbus Demanda de corrente Modbus Demanda de potência (ativa, reativa e aparente) n n n n n Medição de harmônicos Modbus IBIS NET IBIS NET Modbus Modbus THD (Distorção Harmonica Total) de tensão n IBIS NET IBIS NET n n THD (Distorção Harmônica Total) de corrente n IBIS NET IBIS NET n n Medição de corrente de neutro n n Interface Serial RS485 Modbus Opcional n n n Opcional Interface Serial Profibus Opcional Memória de massa n n Forma de onda no software IBIS IBIS NET IBIS NET n Registro de eventos n Saídas digitais 5 8 Saídas analógicas 4 Display de LED n Display de LCD

Multimedidores para trilho DIN ETE 30, ETE 50 e ETE 60 – Multimedidor completo para trilho DIN  Multimedidor para tirlho DIN, indicado para sistemas trifásicos ou monofásicos com medição de mais de 40 variáveis elétricas. Todos os parâmetros podem ser configurados através do teclado frontal ou através do software que acompanha o instrumento, o qual também permite visualizar as variáveis medidas. ETE 300 – Multimedidor com funções de qualidade de energia para trilho DIN  Multimedidor para tirlho DIN, indicado para sistemas trifásicos ou monofásicos com medição de mais de 40 variáveis elétricas. Todos os parâmetros podem ser configurados através do teclado frontal ou através do software que acompanha o instrumento, o qual também permite visualizar as variáveis medidas. Tabela de funções - Multimedidores  Funções ETE 30 ETE 50 ETE 60 ETE 300 Medição trifásica True RMS de tensão e corrente n n n n Potência (ativa, reativa e aparente) n n n n Potência total (ativa, reativa e aparente) n n n n Energia ativa consumida n n n n Energia ativa fornecida n n n n Energia reativa consumida n n n n Energia reativa fornecida n n n n Angulo corrente e tensão (phi) Modbus Modbus Modbus Demanda de corrente n Demanda de potência (ativa, reativa e aparente) n Medição de harmônicos IBIS NET n THD (Distorção Harmonica Total) de tensão IBIS NET n THD (Distorção Harmônica Total) de corrente IBIS NET n Captura de Sag e Swell n Medição de corrente de neutro n Interface Serial RS485 Modbus n Interface Serial Profibus Opcional Opcional Interface Serial DNP3 n n Memória de massa n n Forma de onda no software IBIS IBIS NET n Registro de eventos n Oscilografia n Entradas digitais 4 Entradas analógicas 4 Saídas digitais 2 2 2 4 Display de LCD n n

Medidores de energia  Linha ODIN – Medidor de energia ativa para trilho DIN O ODIN é um medidor de energia ativa digital para trilho DIN, idealizado para submedição onde a correta divisão dos custos de energia e a preocupação com a eficiência energética da instalação é de crucial importância. O ODIN possui 3 versões básicas: monofásico, trifásico com ligação direta até 65 A e trifásico com ligação a TC. Todas as versões tem possibilidade de comunição através do módulo de comunicação adequado ao protocolo da instalação. Linha EQ – Multimedidor de energia para trilho DIN Assim como a linha ODIN, os medidores da linha EQ foram concebidos visando a submedição, divisão de custos e eficiência energética, com versões de ligação direta até 80 A e, também, ligação a TC. Além da medição de energia ativa, outras variáveis podem ser medidas adicionando ainda mais controle sobre a instalação como: tensão, corrente, energia reativa, fator de potência, harmônicos e muitos outros, contando, ainda,  com display gráfico LCD e backlight que permitem uma melhor visualização das medições. Os medidores da linha EQ possuem comunição MODBUS integrada e possuem flexibilidade para utilização de outros protocolos, usando os mesmos módulos de comunicação da linha ODIN. Módulos de comunicação – Para linhas ODIN e EQ Os módulos de comunicação são conectados ao medidor através de infravermelho e trazem bastante flexibilidade, pois podem ser usados com ambas as linhas EQ e ODIN. Os módulos disponíveis são Ethernet, M-BUS (meter-bus), RS232, GSM/GPRS, LONWORKS, EIB/KNX e MODBUS RTU. Funções EQ ODIN A41 A42 A43 A44 OD1365 OD4165 OD4110 Leitura Monofásica Monofásica Trifásica Trifásica Monofásica Trifásica Trifásica Conexão Direta TC/5 Direta TC/5 Direta Direta TC/5 Corrente máxima 80 A 9999 A (TC) 80 A 9999 A (TC) 65 A 65 A 900 A (TC) Tensão 57.7 - 288 V 57.7 - 288 V 3x57.7 - 288 / 100-500 V 3x57.7 - 288 / 100-500 V 230 V 3x 230 / 400 V 3x 230 / 400 V Classe de precisão B B A B B A A Largura em polos DIN 4 4 7 7 2 6 6 Relógio interno Sim Sim Sim Sim - - - Energia ativa Sim Sim Sim Sim Sim Sim Sim Energia reativa Opcional Opcional Opcional Opcional - - - Energia consumida e fornecida Sim Sim Sim Sim - - - Número de tarifas 4-1 4-1 4-1 4-1 1 1 1 Saída a pulso Sim Sim Sim Sim Sim Sim Sim Comunicação integrada RS-485, IR RS-485, IR RS-485, IR RS-485, IR IR IR IR Alarmes Sim Sim Sim Sim - - - Medições de grandezas elétricas Sim Sim Sim Sim - - - Entrada e saída programável Opcional Opcional Opcional Opcional - - - Demanda máxima Opcional Opcional Opcional Opcional - - - Perfil de carga Opcional Opcional Opcional Opcional - - - Medição de harmônicos Opcional Opcional Opcional Opcional - - -

Transdutores analógicos Transdutores analógicos Linha completa de transdutores para as mais variadas grandezas elétricas.Opções de alimentação auxiliar de 20..60 V / 85..265 Vc.a. ou 100...300 Vc.c.Entradas e saídas conforme necessidade do cliente. Modelo Medição Faixa do sinal de entrada  (obs. 1) Faixa do sinal   de saída  (obs. 2) Terminal   de conexão ETM 15 (senoidal  ou True RMS) Tensão alternada 0...600 Vc.a.  0...20 mAc.c. /  0...10 Vc.c. Tipo olhal Corrente alternada 0...10 Ac.a. ETM 45  (trifásico) Tensão alternada 0...600 Vc.a.  0...20 mAc.c. /  0...10 Vc.c. Tipo olhal Corrente alternada 0...10 Ac.a.  ETM 50 (senoidal  ou True RMS) Tensão alternada 0...600 Vc.a.  0...20 mAc.c. /  0...10 Vc.c. Tipo pino Corrente alternada 0...10 Ac.a.  ETI 30 Tensão contínua -600 Vc.c...600 Vc.c. -20...20 mAc.c. /  -15...15 J65c.c. Tipo olhal Corrente contínua -200 mAc.c...200 mAc.c. ETI 50 Tensão contínua -600 Vc.c..600 Vc.c. 0...20 mAc.c. /  0...10 Vc.c. Tipo pino Corrente contínua -200 mAc.c...200 mAc.c. ETT 15 Temperatura PT 100 ou CU10 -20...20 mAc.c /  -15...15 Vc.c Tipo olhal Resistência 10 Km ETF 30 Frequência 45...440 Hz 0...20 mAc.c. /  0...10 Vc.c. Tipo olhal ETL 30 Fator de potência Tensão: 63 Vc.a....500 Vc.a  -20...20 mAc.c. /  -15...15 Vc.c. Tipo olhal Corrente: 1 à 5 Ac.a ETP 30 Potência ativa Tensão: 63 Vc.a....500 Vc.a (obs.3) -20...20 mAc.c. /  -15...15 Vc.c. Tipo olhal Corrente: 1 à 5 Ac.a  ETQ 30 Potência reativa Tensão: 63 Vc.a....500 Vc.a (obs.3) -20...20 mAc.c. /  -15...15 Vc.c. Tipo olhal Corrente: 1 à 5 Ac.a  Observações: 1   Estas faixas representam os valores mínimos e máximos permitidos como sinal de entrada.  Valores intermediários sempre podem ser fabricados. 2   Estas faixas representam os valores mínimos e máximos de sinais de saída que podem ser especificados em  cada linha de transdutor. Valores intermediários (ex. 1 V...5 V, 0...1 mA, 4...20 mA) sempre podem ser fabricados. 3   Para valores superiores de tensão deve-se utilizar transformador de potencial (TP)

Contato ABB Ltda Produtos de Baixa TensãoAv. dos Autonomistas, 1496 06020-902 - Osasco - SP ABB Atende: 0800 014 9111 Fax: +55 11 3688-9977    www.abb.com.br  BRCC-04/12 Todos os indicadores configuráveis podem ter os parâmetros de alarme e escala configurados através do teclado.
