Medidores PowerLogic® série DM6000 - Medição de grandezas elétricas básicas

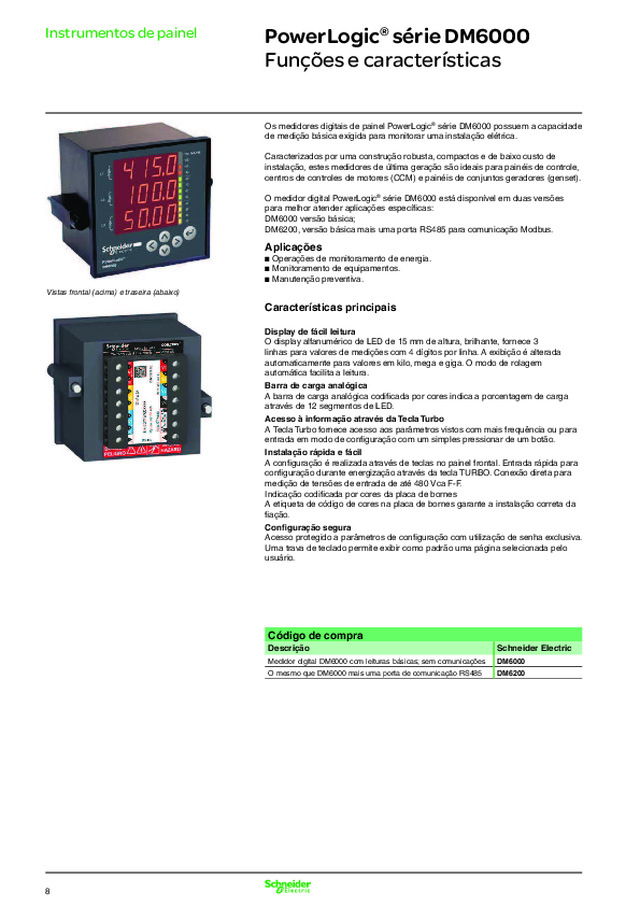

Instrumentos de painel  PowerLogic ®  série DM6000  Funções e características Os medidores digitais de painel PowerLogic ®  série DM6000 possuem a capacidade  de medição básica exigida para monitorar uma instalação elétrica. Caracterizados por uma construção robusta, compactos e de baixo custo de instalação, estes medidores de última geração são ideais para painéis de controle, centros de controles de motores (CCM) e painéis de conjuntos geradores (genset). O medidor digital PowerLogic ®  série DM6000 está disponível em duas versões  para melhor atender aplicações específi cas: DM6000 versão básica; DM6200, versão básica mais uma porta RS485 para comunicação Modbus. Aplicações Q  Operações de monitoramento de energia.  Q  Monitoramento de equipamentos.  Q  Manutenção preventiva. Características principais Display de fácil leitura O display alfanumérico de LED de 15 mm de altura, brilhante, fornece 3 linhas para valores de medições com 4 dígitos por linha. A exibição é alterada automaticamente para valores em kilo, mega e giga. O modo de rolagem automática facilita a leitura.Barra de carga analógicaA barra de carga analógica codifi cada por cores indica a porcentagem de carga através de 12 segmentos de LED.Acesso à informação através da Tecla TurboA Tecla Turbo fornece acesso aos parâmetros vistos com mais frequência ou para entrada em modo de confi guração com um simples pressionar de um botão.Instalação rápida e fácilA confi guração é realizada através de teclas no painel frontal. Entrada rápida para confi guração durante energização através da tecla TURBO. Conexão direta para medição de tensões de entrada de até 480 Vca F-F.Indicação codifi cada por cores da placa de bornes A etiqueta de código de cores na placa de bornes garante a instalação correta da fi ação. Confi guração seguraAcesso protegido a parâmetros de confi guração com utilização de senha exclusiva. Uma trava de teclado permite exibir como padrão uma página selecionada pelo usuário. Código de compra Descrição Schneider Electric Medidor digital DM6000 com leituras básicas; sem comunicações DM6000 O mesmo que DM6000 mais uma porta de comunicação RS485  DM6200 Vistas frontal (acima) e traseira (abaixo)  8

9 PowerLogic ®  série DM6000  Funções e características Instrumentos de painel  Guia de escolha DM6000 DM6200 Geral Uso em sistemas BT e AT ■ ■ Precisão de corrente e tensão 1,0 % 1,0 % Valores RMS instantâneos Corrente Por fases e neutro ■ ■ Tensão Média, fase/neutro e fase/fase ■ ■ Frequência ■ ■ Fator de potência Média e por fases ■ ■ Desequilíbrio Corrente, tensão ■ ■ Ângulo de fase Entre V & I, F1, F2, F3 ■ ■ RPM Somente para gerador, velocidade calculada na saída de tensão do gerador e número de polos da máquina. ■ ■ Outras medições Horas ON  Tempo de operação do medidor em horas ■ ■ INTR Número de interrupções ■ ■ Display Display de LED  ■ ■ Comunicação Porta RS-485  - 1 Protocolo Modbus  - ■ Dimensões do medidor DM6000 Dimensões do medidor digital de painel Power Logic ®   série DM6000.

PowerLogic ®  série DM6000  Funções e características Instrumentos de painel  Características elétricas Tipo de medição True RMS até 15ª harmônica Precisão da medição Corrente e tensão 1,0% da leitura Frequência 0,1% da leitura Fator de potência 1,0% da leitura Erro adicional de 0,05% da escala total para corrente de entrada abaixo de 100 mATaxa de atualização dos dados 1 s Características da entrada de tensão Entradas V1, V2, V3, Vn Tensão medida 80 - 480 Vca F-F sem TPsAté 999 kV com TPs externos Sobrecarga permissível 1,10 Un (480 V F-F) Carga 0,2 VA por fase máx. Impedância 4 M1 - VFF, 2 M1 - VFN Faixa de frequência 45 - 65 Hz Características da entrada de corrente Faixa do TC Primário 1 A - 99,0 kA Secundário 1 A - 5 A Faixa de medição 50 mA - 6 A (5 mA é o início) Sobrecarga permissível 10 A contínuos Carga 0,2 Va por fase máx. Impedância 0,1 1 Alimentação CA 44 - 277 Vca a 50 Hz/60 Hz CC 44 - 277 Vcc Tempo mínimo de interrupção 100 ms a 50 V Carga 3 VA máx. Características mecânicas Peso 0,500 kg (embalado), 0,400 kg (medidor) Grau de proteção Frente: IP51; Traseira: IP40 Dimensões Display: 96 x 96 mmProfundidade: 80 mm atrás do display Condições ambientais Temperatura de operação -10 °C a + 60 °C Temperatura de armazenamento -25 °C a + 70 °C Umidade relativa 5 a 95 % não condensado Altitude 2000 m Categoria da instalação III Grau de poluição 2 Classe de proteção 2 Compatibilidade eletromagnética Imunidade a descargas eletrostáticas IEC 61000-4-2 Imunidade a campos irradiados IEC 61000-4-3 Imunidade a transitórios rápidos IEC 61000-4-4 Imunidade a ondas de impulso IEC 61000-4-5 Imunidade a distúrbios conduzidos IEC 61000-4-6 Imunidade a ondas oscilatórias IEC 61000-4-12 Tensão suportável de impulso 6 kV para 1,2/50 µS conforme IEC 60060-1 Emissões de condução e radiação CISPR11 Classe A Segurança e Normas Construção segura Plástico V0 autoextinguível; UL 508 Certifi cação CE IEC61010 Sim Comunicação Porta RS-485 Somente 2 fi os; taxa de transmissão até 19.200 bps; Modbus RTU Características do display Display de LED integrado Visão de 3 parâmetros simultâneos em 3 linhas, 4 dígitos por linha. Capacidade de autoescala para valores de Kilo, Mega e Giga.  Barra de carga analógica Indicador analógico colorido proporciona a opção para selecionar a barra de carga em escala total, baseada no limite de potência liberado. Em conformidade com a norma REACH (EC) nº 1907/2006 de 18 de dez. de 2006 (relativa ao registro, avaliação, autorização e restrições aplicáveis a substâncias químicas). 10
