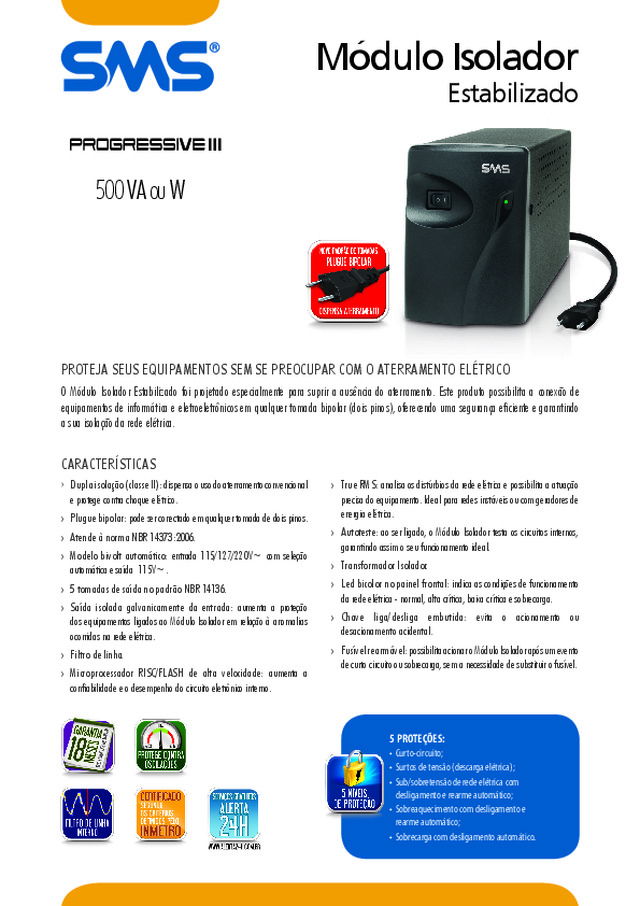

Módulo Isolador Progressive III

Módulo Isolador Estabilizado 5 PROTEÇÕES: Curto-circuito; • Surtos de tensão (descarga elétrica); • Sub/sobretensão de rede elétrica com • desligamento e rearme automático;Sobreaquecimento com desligamento e • rearme automático;Sobrecarga com desligamento automático. • PROTEJA SEUS EQUIPAMENTOS SEM SE PREOCUPAR COM O ATERRAMENTO ELÉTRICO O Módulo Isolador Estabilizado foi projetado especialmente para suprir a ausência do aterramento. Este produto possibilita a conexão de equipamentos de informática e eletroeletrônicos em qualquer tomada bipolar (dois pinos), oferecendo uma segurança eficiente e garantindo a sua isolação da rede elétrica. CARACTERÍSTICAS ›  Dupla isolação (classe II): dispensa o uso do aterramento convencional  e protege contra choque elétrico. ›  Plugue bipolar: pode ser conectado em qualquer tomada de dois pinos.›  Atende à norma NBR 14373:2006.›  Modelo bivolt automático: entrada 115/127/220V~ com seleção  automática e saída  115V~. ›  5 tomadas de saída no padrão NBR 14136.›  Saída  isolada  galvanicamente  da  entrada:  aumenta  a  proteção  dos equipamentos ligados ao Módulo Isolador em relação à anomalias ocorridas na rede elétrica. ›  Filtro de linha.›  Microprocessador  RISC/FLASH  de  alta  velocidade:  aumenta  a  confiabilidade e o desempenho do circuito eletrônico interno. ›  True RMS: analisa os distúrbios da rede elétrica e possibilita a atuação  precisa do equipamento. Ideal para redes instáveis ou com geradores de energia elétrica. ›  Autoteste: ao ser ligado, o Módulo Isolador testa os circuitos internos,  garantindo assim o seu funcionamento ideal. ›  Transformador Isolador.›  Led bicolor no painel frontal: indica as condições de funcionamento  da rede elétrica - normal, alta crítica, baixa crítica e sobrecarga. ›  Chave  liga/desliga  embutida:  evita  o  acionamento  ou  desacionamento acidental. ›  Fusível rearmável: possibilita acionar o Módulo Isolador após um evento  de curto circuito ou sobrecarga, sem a necessidade de substituir o fusível. 500 VA ou W

As informações contidas neste catálogo poderão sofrer alterações sem aviso prévio. Imagens meramente ilustrativas.  Abr/201 1. ET0016213-01. CA TAL22100. Fusível rearmável Ventilador Tomada Espaçada Permite conectar fontes e  carregadores sem inutilizar  as outras tomadas. Cabo de força (entrada de rede) com plugue padrão NBR14136 Tomadas de saída  Padrão NBR 14136 500 VA ou W EQUIPAMENTOS QUE PODEM SER LIGADOS Confira o consumo de seus equipamentos antes de ligá-los ao módulo isolador, para não exceder sua potência. Módulo Isolador Estabilizado Módulo Isolador Estabilizado µAP500Bii Carac terístic as de entrada Tensão nominal [V~] 115 / 220 (automático) Variação máxima de tensão para regulação de 6% [V~] 89 – 142,5 (rede 115V~) / 178 - 266 (rede 220V~) Máxima tensão permitida [V~] 150 / 270 Freqüência nominal [Hz] 60 Faixa de variação de freqüência [Hz] 57 - 63 Corrente nominal [A] 5,1 (rede 115V~) / 2,9 (rede 220V~) Fusível de entrada (rearmável) 8A / 250V~ Tipo do fusível Rearmável - Ação Retardada Plugue do cabo de força Padrão NBR 14136 (bipolar) Carac terístic as de saída Potência máxima [VA / W] 500 Tensão nominal [V~] 115 Regulação [1] ± 6% Frequência de saída [Hz] 60 Número de tomadas 5 tomadas no padrão NBR 14136 Distorção harmônica total (THD) com carga resistiva Não introduz Carac terístic as gerais Rendimento com carga nominal 88% Tempo máximo de resposta para estabilização 2 ciclos de rede elétrica Transformador isolado Sim (isolação galvânica) Proteção contra surtos de tensão:Máxima energia de surto [2] Máxima corrente de pico 8/20μsTensão de operação [J] [A] [V~] 276 4500 175 Peso líquido [kg] 7,6 Peso bruto [kg] 7,9 Dimensões A x L x P [mm] 148 x 105 x 295 Comprimento do cabo de força [mm] 950 ± 50 Faixa de temperatura [ºC] 0-40 Umidade relativa 90% (sem condensação) Grau de proteção Classe II [1] Regulação de saída de acordo com a norma brasileira de estabilizadores NBR14373:2006. • [2] De acordo com a ANSI C62.41 categoria A.
