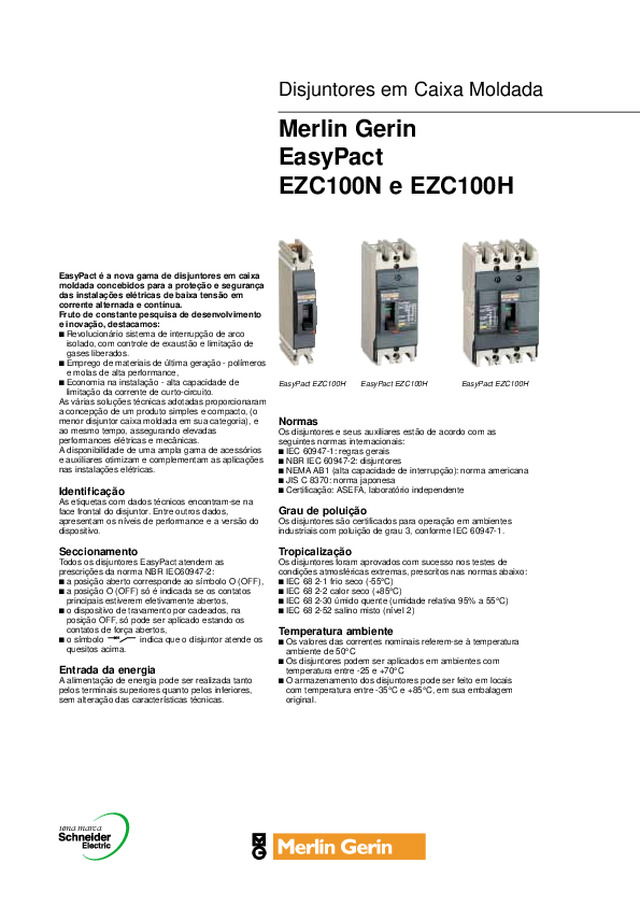

Panorama de Disjuntores em Caixa Moldada Easypact até 100A

EasyPact é a nova gama de disjuntores em caixamoldada concebidos para a proteção e segurançadas instalações elétricas de baixa tensão emcorrente alternada e contínua.Fruto de constante pesquisa de desenvolvimentoe inovação, destacamos: b Revolucionário sistema de interrupção de arcoisolado, com controle de exaustão e limitação degases liberados. b Emprego de materiais de última geração - polímerose molas de alta performance, b Economia na instalação - alta capacidade delimitação da corrente de curto-circuito. As várias soluções técnicas adotadas proporcionarama concepção de um produto simples e compacto, (omenor disjuntor caixa moldada em sua categoria), eao mesmo tempo, assegurando elevadasperformances elétricas e mecânicas.A disponibilidade de uma ampla gama de acessóriose auxiliares otimizam e complementam as aplicaçõesnas instalações elétricas. Identificação As etiquetas com dados técnicos encontram-se naface frontal do disjuntor. Entre outros dados,apresentam os níveis de performance e a versão dodispositivo. Seccionamento Todos os disjuntores EasyPact atendem asprescrições da norma NBR IEC60947-2: b a posição aberto corresponde ao símbolo O (OFF), b a posição O (OFF) só é indicada se os contatosprincipais estiverem efetivamente abertos, b o dispositivo de travamento por cadeados, naposição OFF, só pode ser aplicado estando oscontatos de força abertos, b o símbolo  indica que o disjuntor atende os quesitos acima. Entrada da energia A alimentação de energia pode ser realizada tantopelos terminais superiores quanto pelos inferiores,sem alteração das características técnicas. Normas Os disjuntores e seus auxiliares estão de acordo com asseguintes normas internacionais: b IEC 60947-1: regras gerais b NBR IEC 60947-2: disjuntores b NEMA AB1 (alta capacidade de interrupção): norma americana b JIS C 8370: norma japonesa b Certificação: ASEFA, laboratório independente Grau de poluição Os disjuntores são certificados para operação em ambientesindustriais com poluição de grau 3, conforme IEC 60947-1. Tropicalização Os disjuntores foram aprovados com sucesso nos testes decondições atmosféricas extremas, prescritos nas normas abaixo: b IEC 68 2-1 frio seco (-55°C) b IEC 68 2-2 calor seco (+85°C) b IEC 68 2-30 úmido quente (umidade relativa 95% a 55°C) b IEC 68 2-52 salino misto (nível 2) Temperatura ambiente b Os valores das correntes nominais referem-se à temperaturaambiente de 50°C b Os disjuntores podem ser aplicados em ambientes comtemperatura entre -25 e +70°C b O armazenamento dos disjuntores pode ser feito em locaiscom temperatura entre -35°C e +85°C, em sua embalagemoriginal. uma marca Disjuntores em Caixa Moldada Merlin GerinEasyPactEZC100N e EZC100H EasyPact EZC100H EasyPact EZC100H EasyPact EZC100H

  Curvas de atuação    Características elétricas   De acordo com a norma NBR IEC 60947-2 EZC100N EZC100H EZC100H EZC100H   Número de pólos 3 1 2 3 Corrente nominal   A In   15, 20, 25, 30, 40, 50, 60, 80, 100 15, 20, 25, 30, 40, 50, 60, 80, 100 15, 20, 25, 30, 40, 50, 60, 80, 100 15, 20, 25, 30, 40, 50, 60, 80, 100 Tensão de isolamento nominal   V Ui   690 690 690 690 Tensão suportável de impulso nominal   KV Uimp   6 6 6 6 Tensão de operação nominal   V Ue AC   550 415 550 550   DC   250 - 125 250 Capacidade nominal de interrupção máxima em curto-circuito   KA Icu AC   110/130 V - 50 100 - 220/240 V 25 25 50 100 380 V 18 5 30 30 415 V 15 5 30 30 440 V 10 - 20 20 550 V 5 - 10 10   DC   125 V (1P) 5 10 10 10 250 V (2P) 5 – 5 10 Capacidade nominal de interrupçãode curto-circuito em serviço   Ics %Icu   110/130 V 50 50 50 50 220/240 V 50 50 50 50 380 V 50 50 50 50 415 V 50 50 50 50 440 V 50 - 25 25 550 V 50 - 25 25 Capacidade de interrupção segundo NEMA AB-1 duração (A rms)   KA AC   240 V 25 - 100 100 480 V 10 - - 18 Categoria de utilização A A A A Apto ao seccionamento Sim Sim Sim Sim Vida mecânica 8.500 8.500 8.500 8.500 elétrica 1.500 1.500 1.500 1.500 Dimensões   mm   L x A x P 75 x 130 x 60 25 x 130 x 60 50 x 130 x 60 75 x 130 x 60 Peso   kg   0,78 0,28 0,6 0,78   Proteção termomagnética   Proteção contra sobrecorrentes   Sobrecarga fixo fixo fixo fixo Curto-circuito fixo fixo fixo fixo 25 A 20 A 15 A 50 A 40 A 30 A 100 A 80 A 60 A

  Referências EasyPact EZC 100    fixo / conexão frontal   3P 1P 2P 3P EZC100N3015 EZC100H1015 EZC100H2015 EZC100H3015 EZC100N3020 EZC100H1020 EZC100H2020 EZC100H3020 EZC100N3025 EZC100H1025 EZC100H2025 EZC100H3025 EZC100N3030 EZC100H1030 EZC100H2030 EZC100H3030 EZC100N3040 EZC100H1040 EZC100H2040 EZC100H3040 EZC100N3050 EZC100H1050 EZC100H2050 EZC100H3050 EZC100N3060 EZC100H1060 EZC100H2060 EZC100H3060 EZC100N3080 EZC100H1080 EZC100H2080 EZC100H3080 EZC100N3100 EZC100H1100 EZC100H2100 EZC100H3100   Auxiliares elétricos   Contatos auxiliares   posição (AX)   EZAUX10   alarme (AL)   EZAUX01   posição + alarme (AX + AL)   EZAUX11 Bobinas de desligamento   100-130 V AC (SHT)   EZASHT100AC   200-277 V AC (SHT)   EZASHT200AC   380-480 V AC (SHT)   EZASHT380AC   24 V DC (SHT)   EZASHT024DC   48 V DC (SHT)   EZASHT048DC Bobinas de mínima tensão   100-130 V AC (UVR)   EZAUVR110AC   200-240 V AC (UVR)   EZAUVR200AC   277 V AC (UVR)   EZAUVR277AC   380-415 V AC (UVR)   EZAUVR380AC   440-480 V AC (UVR)   EZAUVR440AC   24 V DC (UVR)   EZAUVR024DC   48 V DC (UVR)   EZAUVR048DC   125 V DC (UVR)   EZAUVR125DC   Acessórios   Terminais de parafuso   para cabos de 1,5 a 16 mm   2   conjunto 2 peças   EZALUG0502   para cabos de 1,5 a 16 mm   2   conjunto 3 peças   EZALUG0503   para cabos de 5,5 a 50 mm   2   conjunto 2 peças   EZALUG1002   para cabos de 5,5 a 50 mm   2   conjunto 3 peças   EZALUG1003 Manopla rotativa direta Manopla rotativa prolongada EZAROTDS EZAROTE Dispositivo de travamento por cadeado Capa de proteção de terminais EZALOCK EZATSHD3P Separador de fase Suporte de fixação em trilho DIN   Conj. 2 peças   EZAFASB2 EZADINR

Dimensões disjuntores 1 pólo 2 pólos 3 pólos capa de proteçãode terminais 228 114 corte da porta 1 pólo e 3 pólos 2 pólos separador de fases Ø3,65ou M4 12,8 25,6 Ø3,65ou M4 111 fixação em placa de montagem1 pólo e 3 pólos 2 pólos montagem em trilho DIN Ø3,65ou M4 25 12,5 111 Ø3,65ou M4 111 55,5 corte da porta 98 mín.102 máx. manopla rotativa prolongada manopla rotativa direta corte da porta 145 mín.422 máx. Contate-nos: Tel.: 0800 789 110 - Fax: 0800 789 111e-mail: [email protected] Contatos comerciais: São Paulo (SP): Tel.: (0--11) 5524-5233 - Fax: (0--11) 5522-4354 - Rio de Janeiro (RJ): Tel.: (0--21) 2509-5857 - Fax: (0--21)2509-3520 - Belo Horizonte (MG): Tel.: (0--31) 3261-8668 - Fax: (0--31) 3262-0071 - Curitiba (PR): Tel.: (0--41) 262-1714 - Fax: (0--41) 262-6520Fortaleza (CE): Tel.: (0--85) 244-3748 - Fax: (0--85) 244-3684 - Joinville (SC): Tel./Fax: (0--47) 433-6455 - (0--47) 422-4392 - Porto Alegre (RS):Tels.: (0--51) 3342-2512 e 3342-2655 - Fax:(0--51) 3342-8897 - Recife (PE): Tel.: (0--81) 3445-3266 - Fax: (0--81) 3445-1499 - Salvador (BA):Tel.: (0--71) 450-4955 - Fax: (0--71) 450-4956 As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. P.112.00-07/03 Schneider Electric Brasil Ltda.
