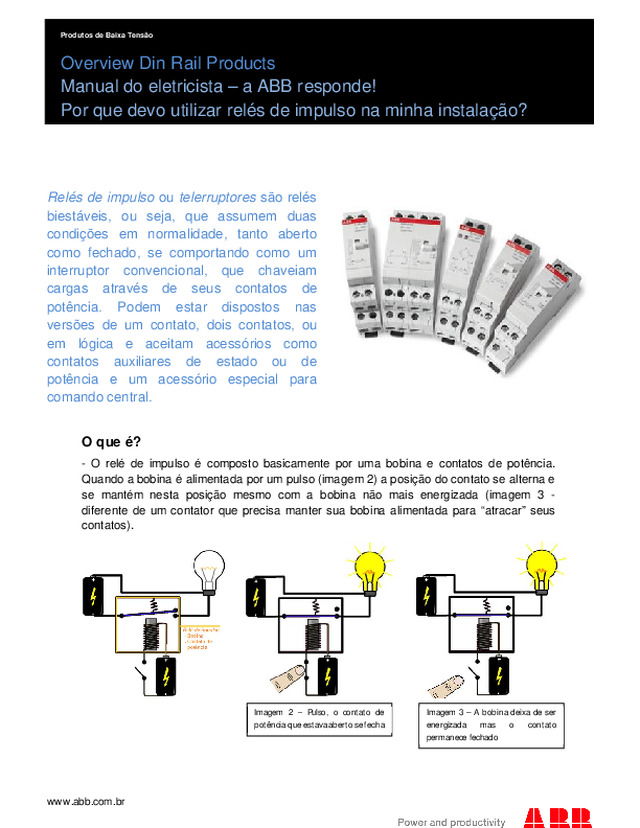

www.abb.com.br Produtos de Baixa Tensão Overview Din Rail Products Manual do eletricista – a ABB responde!Por que devo utilizar relés de impulso na minha instalação? Relés de impulso ou telerruptores são relésbiestáveis, ou seja, que assumem duascondições em normalidade, tanto abertocomo fechado, se comportando como uminterruptor convencional, que chaveiamcargas através de seus contatos depotência. Podem estar dispostos nasversões de um contato, dois contatos, ouem lógica e aceitam acessórios comocontatos auxiliares de estado ou depotência e um acessório especial paracomando central. O que é? - O relé de impulso é composto basicamente por uma bobina e contatos de potência.Quando a bobina é alimentada por um pulso (imagem 2) a posição do contato se alterna ese mantém nesta posição mesmo com a bobina não mais energizada (imagem 3 -diferente de um contator que precisa manter sua bobina alimentada para “atracar” seuscontatos). Imagem 2 – Pulso, o contato depotência que estava aberto se fecha Imagem  3 – A bobina deixa de serenergizada mas o contatopermanece fechado

www.abb.com.br Para que serve? - O relé de impulso tem como função principal o seccionamento inteligente de cargas,principalmente de circuitos de iluminação. Quais as vantagens? 1. Economia – O relé de impulso oferece vantagens sobre os sitemas convencionais deiluminação com interruptores, dos mais simples até os mais complexos com interruptoresintermediários, bem quanto ao sistema controlado por meio de um contator. Frente a um sistema convencional com interruptores, visto que a maior parte do cabeamento passa a ser de comando, portanto de uma bitola menor,gera-se economia quanto ao custo de cabeamento. Frente a um sistema controlado por contatores, visto que o telerruptor é um relé biestável e não depende de sua bobina alimentada o tempo todo, háeconomia de energia, tornando-o um produto mais “verde”. 2. Pré-automação – A utilização de relés de impulso em edifícios e residências pré-automatizados têm tido grande diferencial no mercado civil. Com a utilização detelerruptores a pós instalação de automação, centralizada ou não, ficará mais fácil vistoque se aproveitará todo o cabeamento e conduites já existentes.

www.abb.com.br 3. Comodidade e segurança – Aplicando o relé de impulso numa instalação de váriascargas seria complicado comandar uniformemente todas ao mesmo tempo, por exemplonuma casa ao sair (para que tudo seja desligado ao mesmo tempo – off geral) ou numaescola ao começar as aulas (para ligar todas as lâmpadas ao mesmo tempo - on geral),contudo a função de comando centralizado facilita essas operações.Essa função pode ser seccionado por sub-áreas, por exemplo: andares, setores ou afins. Numa residência de veraneio ou numa casa de campo ou de férias que é utilizada esporádicamente, ou mesmo numa residência com alta frequência deentrada e saída de pessoas, ao último sair do local é ideal que toda a iluminaçãose apague, para isso utilizamos o modulo de comando central que pode com umúnico pulso manter os relés de impulso desligados nesta posição e comutar osrelés de impulso ligados para a posição desligados. Imagem 1 (Simulação de uma situação cotidiana de uma redidência) Imagem 2 (Aplicação de modulo de comando central do relé de impulso) Num colégio ou edifício que necessite um acionamento geral de cargas num único comando com o intuito de facilitar o trabalho dos profissionais que alí farãosuas atividades. Para isso utilizamos o modulo de comando central que podecom um único pulso manter os relés de impulso ligados nesta posição e comutaros relés de impulso desligados para a posição ligados. Imagem 3 (Simulação de um colégio “apagado” após o último período de atividades no dia) Imagem 4 (Aplicação do módulo de comando central para on setorial) Pulso off Pulso on setorial

www.abb.com.br Soluções ABB Solução em 1, 2 ou 3 contatos, acionados individualmente, em grupo ou em lógica Versões acionadas via simples impulso (E251, E252, E256, E256.1 e E256.2): A versãoE251 possui um contato NA que comuta conforme sua bobina recebe impulsos, aversão E252 dispõe de dois contatos NA que comutam simultaneamente conforme suabobina recebe impulsos, a versão E256 dispõe de um contato NA e um NF quecomutam simultaneamente a cada impulso em sua bobina, o modelo E256.1 dispõe deum contato reversível que comuta a cada impulso em sua bobina e a versão E256.2dispõe de dois contatos reversíveis que comutam simultaneamente conforme suabobina recebe impulsos.Versão em lógica (E255): Dispõe de dois contatos que são acionados em lógica daseguinte forma: 0 – A – A+B – B – 0.Versão com comando central (E257): O modelo ideal que possibilita comutação viaimpulso direto ou via grupo, facilita principalmente por sua função on/off, quandorecebido um pulso “on” todos os relés daquele circuito serão ligados e o inversoacontecerá com um impulso “off”. Aplicações: Exemplo de aplicação: Modelo com lógica sequencial, por exemplo, galeria de arte, alternância e concomitancia entre iluminação específica e geral Exemplo de aplicação: Modelo com comando central, por exemplo em embarcações, onde após alguma falha do sistema pode-se programar para que o circuito ao reiniciar emita um pulso de off (ou on) para evitar riscos de desperdício de energia Tabela de seleção de modelo:

www.abb.com.br Tensão nominal: 8, 12, 24, 48, 115 ou 230Vac, 6, 12, 24, 48 ou 115 Vdc;Corrente nominal dos contatos: 16 ou 32A;Modulos: 1 (17,5mm) ou 2 (35mm); Acessórios: - Contatos auxiliares de comando (E250 H);- Contatos auxiliares de potência (E250 CM);- Módulo de grupo (transforma um relé convencional, E251 ou E252, em relé de comando central);- Módulo de grupo (isola sub-grupos para sistemas com comando central).
