Apresentação do webinar "Proteção das instalações elétricas e vidas - Sistema de detecção de arcos voltaico para sistemas elétricos"

Não deixe de consultar a apresentação realizada durante o webinar da ABB sobre "Proteção das instalações elétricas e vidas - Sistema de detecção de arcos voltaico para sistemas elétricos". Este webinar foi realizado a 23 de Maio e contou com Claudio Pinheiro dos Santos como palestrante. Não deixe de consultar!

Publicado: 27 de maio de 2016 Categoria: White Papers

Tópicos

Distribuição de energia e manobra

ABB

Apresentação do webinar "Proteção das instalações elétricas e vidas - Sistema de detecção de arcos voltaico para sistemas elétricos"

Publicado: 27 de maio de 2016 · Categoria: White Papers

Deste documento

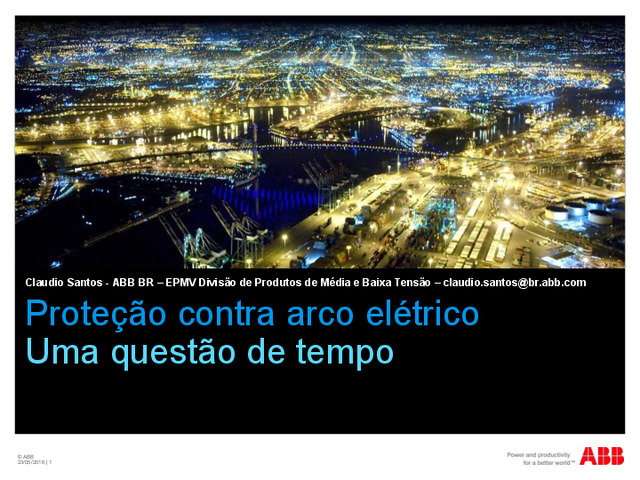

Claudio Santos - ABB BR – EPMV Divisão de Produtos de Média e Baixa Tensão – [email protected] Proteção contra arco elétrico Uma questão de tempo © ABB 23/05/2016 | 1 Falhas do arco interno Razões da sua formação © ABB 23/05/2016 | Slide 2 1. Erros humanos 4. Sobretensão 2. Poluição 5. Má conexões 3. Animais 6. Falhas mecânicas 7. Dispositivos defeituosos (e.x. Transformadores de potencial) As falhas do arco geralmente causam graves danos Características das falhas  Um arco surge quando pelo menos parte da corrente elétrica passa através de um dielétrico, geralmente o ar  Potência de pico máxima de até 40 MW  Temperatura do arco plasma até cinco vezes a temperatura de superfície do sol (20 000°C)  Intensidade de luz é mais de 2.000 vezes a da luz normal de um escritório © ABB 23/05/2016 | Slide 3 Falhas na proteção do arco elétrico causam sérios danos Um arco elétrico produz Notas: disjuntor após a incidência de arco elétrico  Calor  Gases quentes, respingos derretidos e radiação térmica podem causar queimaduras graves e outros tipos de ferimentos ao pessoal e incêndios com danos graves  Pressão  Um rápido aumento de pressão pode causar uma violenta explosão e projeção de partes soltas, semelhante a uma granada  Intoxicação química  © ABB 23/05/2016 | Slide 4 Composto tóxicos podem se formar a altas temperaturas, e os vapores dos barramentos de cobre são altamente nocivos Falhas do arco interno Efeitos Rápido aumento de temperatura (até 20.000°C) Rápido...

Abrir o PDF
