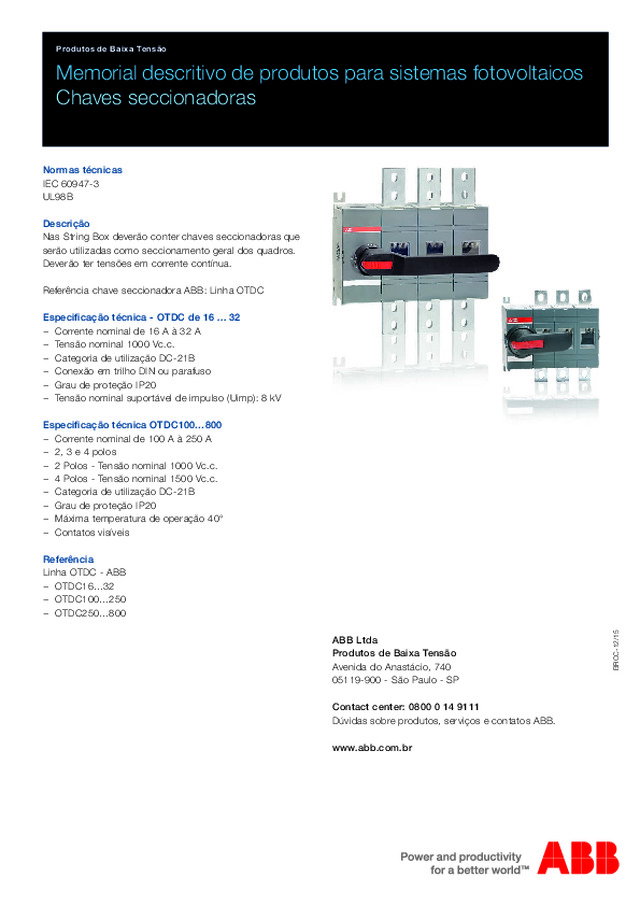

Memorial descritivo de produtos para sistemas fotovoltaicos
Memorial descritivo de produtos para sistemas fotovoltaicos Chaves seccionadoras Produtos de Baixa Tensão Normas técnicas IEC 60947-3UL98B Descrição Nas String Box deverão conter chaves seccionadoras que serão utilizadas como seccionamento geral dos quadros. Deverão ter tensões em corrente contínua. Referência chave seccionadora ABB: Linha OTDC Especificação técnica - OTDC de 16 ... 32 − Corrente nominal de 16 A à 32 A − Tensão nominal 1000 Vc.c. − Categoria de utilização DC-21B − Conexão em trilho DIN ou parafuso − Grau de proteção IP20 − Tensão nominal suportável de impulso (Uimp): 8 kV Especificação técnica OTDC100…800 − Corrente nominal de 100 A à 250 A − 2, 3 e 4 polos − 2 Polos - Tensão nominal 1000 Vc.c. − 4 Polos - Tensão nominal 1500 Vc.c. − Categoria de utilização DC-21B − Grau de proteção IP20 − Máxima temperatura de operação 40° − Contatos visíveis Referência Linha OTDC - ABB − OTDC16…32 − OTDC100…250 − OTDC250…800 ABB Ltda Produtos de Baixa TensãoAvenida do Anastácio, 74005119-900 - São Paulo - SP Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB. www.abb.com.br BRCC-12/15
ABB
Chaves seccionadoras
Publicado: 18 de dezembro de 2015 · Categoria: Fichas técnicas
Memorial descritivo de produtos para sistemas fotovoltaicos
Memorial descritivo de produtos para sistemas fotovoltaicos Chaves seccionadoras Produtos de Baixa Tensão Normas técnicas IEC 60947-3UL98B Descrição Nas String Box deverão conter chaves seccionadoras que serão utilizadas como seccionamento geral dos quadros. Deverão ter tensões em corrente contínua. Referência chave seccionadora ABB: Linha OTDC Especificação técnica - OTDC de 16 ... 32 − Corrente nominal de 16 A à 32 A − Tensão nominal 1000 Vc.c. − Categoria de utilização DC-21B − Conexão em trilho DIN ou parafuso − Grau de proteção IP20 − Tensão nominal suportável de impulso (Uimp): 8 kV Especificação técnica OTDC100…800 − Corrente nominal de 100 A à 250 A − 2, 3 e 4 polos − 2 Polos - Tensão nominal 1000 Vc.c. − 4 Polos - Tensão nominal 1500 Vc.c. − Categoria de utilização DC-21B − Grau de proteção IP20 − Máxima temperatura de operação 40° − Contatos visíveis Referência Linha OTDC - ABB − OTDC16…32 − OTDC100…250 − OTDC250…800 ABB Ltda Produtos de Baixa TensãoAvenida do Anastácio, 74005119-900 - São Paulo - SP Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB. www.abb.com.br BRCC-12/15
Deste documento
Produtos de Baixa Tenso Memorial descritivo de produtos para sistemas fotovoltaicos Chaves seccionadoras Normas tcnicas IEC 60947-3 UL98B Descrio Nas String Box devero conter chaves seccionadoras que sero utilizadas como seccionamento geral dos quadros. Devero ter tenses em corrente contnua. Referncia chave seccionadora ABB: Linha OTDC Especificao tcnica - OTDC de 16 ... 32 Corrente nominal de 16 A 32 A Tenso nominal 1000 Vc.c. Categoria de utilizao DC-21B Conexo em trilho DIN ou parafuso Grau de proteo IP20 Tenso nominal suportvel de impulso (Uimp): 8 kV Especificao tcnica OTDC100800 Corrente nominal de 100 A 250 A 2, 3 e 4 polos 2 Polos - Tenso nominal 1000 Vc.c. 4 Polos - Tenso nominal 1500 Vc.c. Categoria de utilizao DC-21B Grau de proteo IP20 Mxima temperatura de operao 40 Contatos visveis ABB Ltda Produtos de Baixa Tenso Avenida do Anastcio, 740 05119-900 - So Paulo - SP Contact center: 0800 0 14 9111 Dvidas sobre produtos, servios e contatos ABB. www.abb.com.br BRCC-12/15 Referncia Linha OTDC - ABB OTDC1632 OTDC100250 OTDC250800
