Dispositivo de proteção contra surto (CC) - DPS
ABB

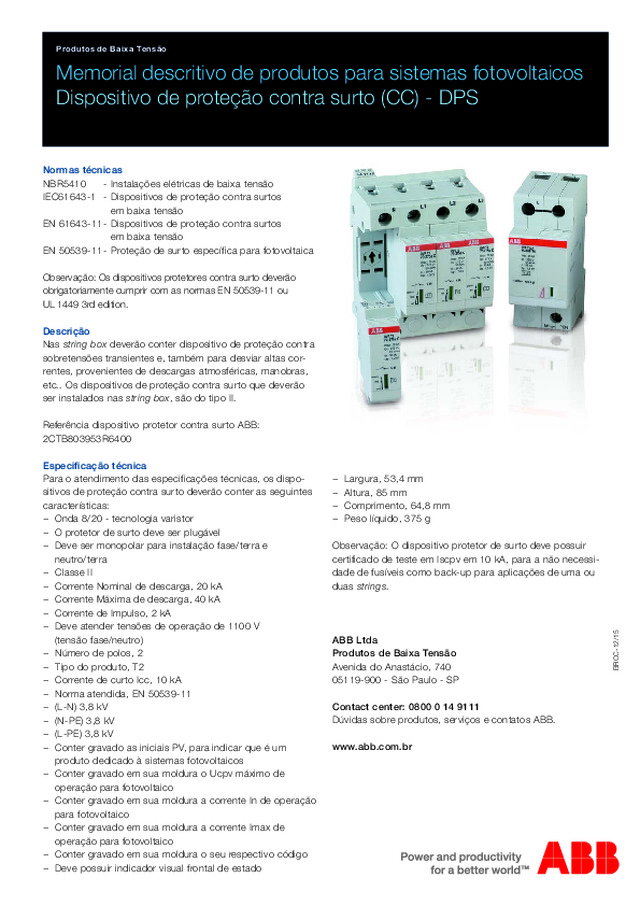

Dispositivo de proteção contra surto (CC) - DPS

Memorial descritivo de produtos para sistemas fotovoltaicos

Memorial descritivo de produtos para sistemas fotovoltaicos Dispositivo de proteção contra surto (CC) - DPS Produtos de Baixa Tensão Normas técnicas NBR5410   - Instalações elétricas de baixa tensão IEC61643-1  - Dispositivos de proteção contra surtos  em baixa tensão  EN 61643-11 - Dispositivos de proteção contra surtos  em baixa tensão EN 50539-11 - Proteção de surto específica para fotovoltaica Observação: Os dispositivos protetores contra surto deverão obrigatoriamente cumprir com as normas EN 50539-11 ou UL 1449 3rd edition. Descrição Nas string box deverão conter dispositivo de proteção contra sobretensões transientes e, também para desviar altas cor-rentes, provenientes de descargas atmosféricas, manobras, etc.. Os dispositivos de proteção contra surto que deverão ser instalados nas string box, são do tipo II. Referência dispositivo protetor contra surto ABB: 2CTB803953R6400 Especificação técnica Para o atendimento das especificações técnicas, os dispo-sitivos de proteção contra surto deverão conter as seguintes características:   − Onda 8/20 - tecnologia varistor   − O protetor de surto deve ser plugável   − Deve ser monopolar para instalação fase/terra e  neutro/terra   − Classe II   − Corrente Nominal de descarga, 20 kA   − Corrente Máxima de descarga, 40 kA    − Corrente de Impulso, 2 kA   − Deve atender tensões de operação de 1100 V  (tensão fase/neutro)   − Número de polos, 2   − Tipo do produto, T2    − Corrente de curto Icc, 10 kA   − Norma atendida, EN 50539-11    − (L-N) 3,8 kV   − (N-PE) 3,8 kV    − (L-PE) 3,8 kV    − Conter gravado as iniciais PV, para indicar que é um  produto dedicado à sistemas fotovoltaicos   − Conter gravado em sua moldura o Ucpv máximo de  operação para fotovoltaico   − Conter gravado em sua moldura a corrente In de operação  para fotovoltaico   − Conter gravado em sua moldura a corrente Imax de  operação para fotovoltaico   − Conter gravado em sua moldura o seu respectivo código   − Deve possuir indicador visual frontal de estado   − Largura, 53,4 mm   − Altura, 85 mm   − Comprimento, 64,8 mm   − Peso líquido, 375 g Observação: O dispositivo protetor de surto deve possuir certificado de teste em Iscpv em 10 kA, para a não necessi-dade de fusíveis como back-up para aplicações de uma ou duas strings. ABB LtdaProdutos de Baixa TensãoAvenida do Anastácio, 74005119-900 - São Paulo - SP Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br BRCC-12/15

ABB

Dispositivo de proteção contra surto (CC) - DPS

Publicado: 18 de dezembro de 2015 · Categoria: Fichas técnicas

Memorial descritivo de produtos para sistemas fotovoltaicos

Memorial descritivo de produtos para sistemas fotovoltaicos Dispositivo de proteção contra surto (CC) - DPS Produtos de Baixa Tensão Normas técnicas NBR5410   - Instalações elétricas de baixa tensão IEC61643-1  - Dispositivos de proteção contra surtos  em baixa tensão  EN 61643-11 - Dispositivos de proteção contra surtos  em baixa tensão EN 50539-11 - Proteção de surto específica para fotovoltaica Observação: Os dispositivos protetores contra surto deverão obrigatoriamente cumprir com as normas EN 50539-11 ou UL 1449 3rd edition. Descrição Nas string box deverão conter dispositivo de proteção contra sobretensões transientes e, também para desviar altas cor-rentes, provenientes de descargas atmosféricas, manobras, etc.. Os dispositivos de proteção contra surto que deverão ser instalados nas string box, são do tipo II. Referência dispositivo protetor contra surto ABB: 2CTB803953R6400 Especificação técnica Para o atendimento das especificações técnicas, os dispo-sitivos de proteção contra surto deverão conter as seguintes características:   − Onda 8/20 - tecnologia varistor   − O protetor de surto deve ser plugável   − Deve ser monopolar para instalação fase/terra e  neutro/terra   − Classe II   − Corrente Nominal de descarga, 20 kA   − Corrente Máxima de descarga, 40 kA    − Corrente de Impulso, 2 kA   − Deve atender tensões de operação de 1100 V  (tensão fase/neutro)   − Número de polos, 2   − Tipo do produto, T2    − Corrente de curto Icc, 10 kA   − Norma atendida, EN 50539-11    − (L-N) 3,8 kV   − (N-PE) 3,8 kV    − (L-PE) 3,8 kV    − Conter gravado as iniciais PV, para indicar que é um  produto dedicado à sistemas fotovoltaicos   − Conter gravado em sua moldura o Ucpv máximo de  operação para fotovoltaico   − Conter gravado em sua moldura a corrente In de operação  para fotovoltaico   − Conter gravado em sua moldura a corrente Imax de  operação para fotovoltaico   − Conter gravado em sua moldura o seu respectivo código   − Deve possuir indicador visual frontal de estado   − Largura, 53,4 mm   − Altura, 85 mm   − Comprimento, 64,8 mm   − Peso líquido, 375 g Observação: O dispositivo protetor de surto deve possuir certificado de teste em Iscpv em 10 kA, para a não necessi-dade de fusíveis como back-up para aplicações de uma ou duas strings. ABB LtdaProdutos de Baixa TensãoAvenida do Anastácio, 74005119-900 - São Paulo - SP Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br BRCC-12/15

Deste documento

Produtos de Baixa Tensão Memorial descritivo de produtos para sistemas fotovoltaicos Dispositivo de proteção contra surto (CC) - DPS Normas técnicas NBR5410 - Instalações elétricas de baixa tensão IEC61643-1 - Dispositivos de proteção contra surtos em baixa tensão EN 61643-11 - Dispositivos de proteção contra surtos em baixa tensão EN 50539-11 - Proteção de surto específica para fotovoltaica Observação: Os dispositivos protetores contra surto deverão obrigatoriamente cumprir com as normas EN 50539-11 ou UL 1449 3rd edition. Descrição Nas string box deverão conter dispositivo de proteção contra sobretensões transientes e, também para desviar altas correntes, provenientes de descargas atmosféricas, manobras, etc.. Os dispositivos de proteção contra surto que deverão ser instalados nas string box, são do tipo II. Referência dispositivo protetor contra surto ABB: 2CTB803953R6400 − Largura, 53,4 mm − Altura, 85 mm − Comprimento, 64,8 mm − Peso líquido, 375 g Observação: O dispositivo protetor de surto deve possuir certificado de teste em Iscpv em 10 kA, para a não necessidade de fusíveis como back-up para aplicações de uma ou duas strings. ABB Ltda Produtos de Baixa Tensão Avenida do Anastácio, 740 05119-900 - São Paulo - SP Contact center: 0800 0 14 9111 Dúvidas sobre produtos, serviços e contatos ABB. www.abb.com.br BRCC-12/15 Especificação técnica Para o atendimento das especificações técnicas, os dispositivos de proteção contra surto deverão conter as seguintes...
