Dispositivos modulares Interruptores diferenciais FH200 – Linha Home

Conheça aqui as principais características dos Dispositivos modulares Interruptores diferenciais FH200 – Linha Home da ABB

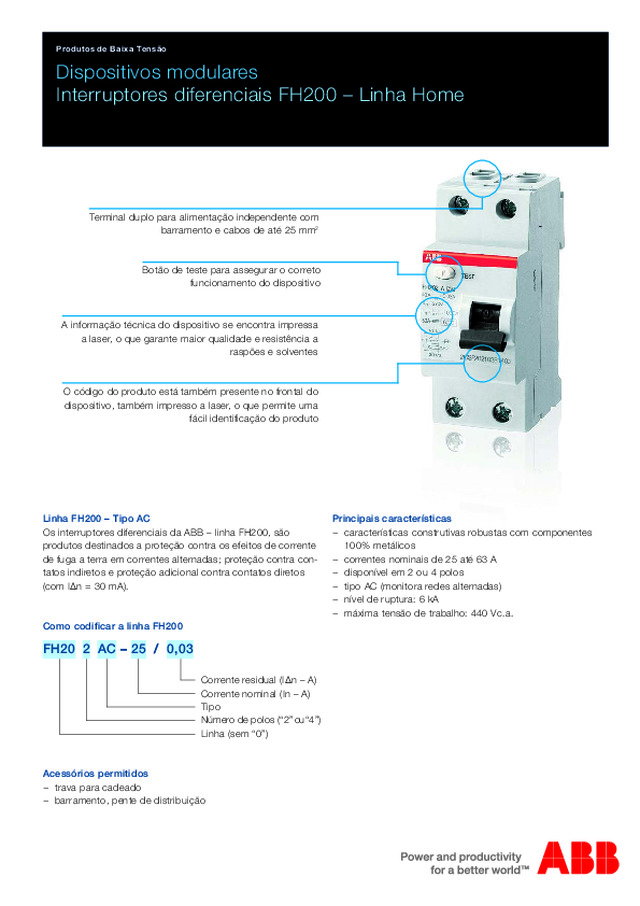

Dispositivos modulares Interruptores diferenciais FH200 – Linha Home Produtos de Baixa Tensão Botão de teste para assegurar o correto  funcionamento do dispositivo A informação técnica do dispositivo se encontra impressa  a laser, o que garante maior qualidade e resistência a  raspões e solventes Terminal duplo para alimentação independente com  barramento e cabos de até 25 mm 2 O código do produto está também presente no frontal do  dispositivo, também impresso a laser, o que permite uma  fácil identificação do produto  Principais características   − características construtivas robustas com componentes  100% metálicos   − correntes nominais de 25 até 63 A   − disponível em 2 ou 4 polos   − tipo AC (monitora redes alternadas)   − nível de ruptura: 6 kA   − máxima tensão de trabalho: 440 Vc.a. Linha FH200 – Tipo AC Os interruptores diferenciais da ABB – linha FH200, são produtos destinados a proteção contra os efeitos de corrente de fuga a terra em correntes alternadas; proteção contra con-tatos indiretos e proteção adicional contra contatos diretos (com IΔn = 30 mA). Como codificar a linha FH200 Corrente residual (IΔn – A)Corrente nominal (In – A)Tipo Número de polos (“2” ou “4”) Linha (sem “0”)        –    /   FH20  2  AC – 25  /  0,03 Acessórios permitidos   − trava para cadeado   − barramento, pente de distribuição

Númerode polos Corrente nominal residual   IΔn (mA) Corrente nominal   In (A) Tipo Código de estoque 2 30 25 FH202 AC-25/0,03 1TMF202006R1250 40 FH202 AC-40/0,03 1TMF202006R1400 63 FH202 AC-63/0,03 1TMF202006R1630 300 25 FH202 AC-25/0,3 1TMF202006R3250 40 FH202 AC-40/0,3 1TMF202006R3400 63 FH202 AC-63/0,3 1TMF202006R3630 4 30 25 FH204 AC-25/0,03 1TMF204006R1250 40 FH204 AC-40/0,03 1TMF204006R1400 63 FH204 AC-63/0,03 1TMF204006R1630 300 25 FH204 AC-25/0,3 1TMF204006R3250 40 FH204 AC-40/0,3 1TMF204006R3400 63 FH204 AC-63/0,3 1TMF204006R3630 Tabela de seleção Dimensões 13 13/5 ABB Overall dimensions F 200 and DDA 200 System pro M compact ® RCDs 69 45 44 6.8 F 202 F 204 85 35 70 17.5 17.5 17.5 17.5 88 F 200 DDA 200 In=25-40 A In=63 A 69 45 44 6.8 26.25 17.517.5 17.5 8.75 8.75 17.517.5 17.5 17.5 9.7 17.5 10.25 17.5 10.25 17.5 17.5 17.5 35 85 93 34.5 70 52 70 69.5 17.5 9.7 10.25 17.5 17.5 17.5 4.85 9.28.1 8.1 17.5 8.75 17.5 10.25 17.5 12.95 9.28.1 35 52 35 85 93 34.5 35 69.5 DDA 202 DDA 203 DDA 204 DDA 202 DDA 203 DDA 204 13_13 PRO M 24-10-2005, 17:42 5 FH 202 FH 204 BRCC-06/14 ABB Ltda Produtos de Baixa TensãoRodovia Senador José Ermirio de Moraes, km 11, s/nº18087-125 - Aparecidinha - Sorocaba-SP  Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br

ABB

Dispositivos modulares Interruptores diferenciais FH200 – Linha Home

Publicado: 4 de setembro de 2015 · Categoria: Fichas técnicas

Conheça aqui as principais características dos Dispositivos modulares Interruptores diferenciais FH200 – Linha Home da ABB

Dispositivos modulares Interruptores diferenciais FH200 – Linha Home Produtos de Baixa Tensão Botão de teste para assegurar o correto  funcionamento do dispositivo A informação técnica do dispositivo se encontra impressa  a laser, o que garante maior qualidade e resistência a  raspões e solventes Terminal duplo para alimentação independente com  barramento e cabos de até 25 mm 2 O código do produto está também presente no frontal do  dispositivo, também impresso a laser, o que permite uma  fácil identificação do produto  Principais características   − características construtivas robustas com componentes  100% metálicos   − correntes nominais de 25 até 63 A   − disponível em 2 ou 4 polos   − tipo AC (monitora redes alternadas)   − nível de ruptura: 6 kA   − máxima tensão de trabalho: 440 Vc.a. Linha FH200 – Tipo AC Os interruptores diferenciais da ABB – linha FH200, são produtos destinados a proteção contra os efeitos de corrente de fuga a terra em correntes alternadas; proteção contra con-tatos indiretos e proteção adicional contra contatos diretos (com IΔn = 30 mA). Como codificar a linha FH200 Corrente residual (IΔn – A)Corrente nominal (In – A)Tipo Número de polos (“2” ou “4”) Linha (sem “0”)        –    /   FH20  2  AC – 25  /  0,03 Acessórios permitidos   − trava para cadeado   − barramento, pente de distribuição

Númerode polos Corrente nominal residual   IΔn (mA) Corrente nominal   In (A) Tipo Código de estoque 2 30 25 FH202 AC-25/0,03 1TMF202006R1250 40 FH202 AC-40/0,03 1TMF202006R1400 63 FH202 AC-63/0,03 1TMF202006R1630 300 25 FH202 AC-25/0,3 1TMF202006R3250 40 FH202 AC-40/0,3 1TMF202006R3400 63 FH202 AC-63/0,3 1TMF202006R3630 4 30 25 FH204 AC-25/0,03 1TMF204006R1250 40 FH204 AC-40/0,03 1TMF204006R1400 63 FH204 AC-63/0,03 1TMF204006R1630 300 25 FH204 AC-25/0,3 1TMF204006R3250 40 FH204 AC-40/0,3 1TMF204006R3400 63 FH204 AC-63/0,3 1TMF204006R3630 Tabela de seleção Dimensões 13 13/5 ABB Overall dimensions F 200 and DDA 200 System pro M compact ® RCDs 69 45 44 6.8 F 202 F 204 85 35 70 17.5 17.5 17.5 17.5 88 F 200 DDA 200 In=25-40 A In=63 A 69 45 44 6.8 26.25 17.517.5 17.5 8.75 8.75 17.517.5 17.5 17.5 9.7 17.5 10.25 17.5 10.25 17.5 17.5 17.5 35 85 93 34.5 70 52 70 69.5 17.5 9.7 10.25 17.5 17.5 17.5 4.85 9.28.1 8.1 17.5 8.75 17.5 10.25 17.5 12.95 9.28.1 35 52 35 85 93 34.5 35 69.5 DDA 202 DDA 203 DDA 204 DDA 202 DDA 203 DDA 204 13_13 PRO M 24-10-2005, 17:42 5 FH 202 FH 204 BRCC-06/14 ABB Ltda Produtos de Baixa TensãoRodovia Senador José Ermirio de Moraes, km 11, s/nº18087-125 - Aparecidinha - Sorocaba-SP  Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br

Deste documento

Produtos de Baixa Tensão Dispositivos modulares Interruptores diferenciais FH200 – Linha Home Terminal duplo para alimentação independente com barramento e cabos de até 25 mm2 Botão de teste para assegurar o correto funcionamento do dispositivo A informação técnica do dispositivo se encontra impressa a laser, o que garante maior qualidade e resistência a raspões e solventes O código do produto está também presente no frontal do dispositivo, também impresso a laser, o que permite uma fácil identificação do produto Linha FH200 – Tipo AC Os interruptores diferenciais da ABB – linha FH200, são produtos destinados a proteção contra os efeitos de corrente de fuga a terra em correntes alternadas; proteção contra contatos indiretos e proteção adicional contra contatos diretos (com IΔn = 30 mA). Como codificar a linha FH200 FH20 2 AC – 25 / 0,03 Corrente residual (IΔn – A) Corrente nominal (In – A) Tipo Número de polos (“2” ou “4”) Linha (sem “0”) Acessórios permitidos − − trava para cadeado − − barramento, pente de distribuição Principais características −− características construtivas robustas com componentes 100% metálicos − − correntes nominais de 25 até 63 A −− disponível em 2 ou 4 polos − − tipo AC (monitora redes alternadas) − − nível de ruptura: 6 kA −− máxima tensão de trabalho: 440 Vc.a. Tabela de seleção Número Corrente Corrente nominal de polos nominal residual In (A) Tipo Código de estoque 30 25 FH202 AC-25/0,03 1TMF202006R1250 40 FH202 AC-40/0,03 1TMF202006R1400 63 FH202...
