DPS - Dispositivo protetor de surto Linha OVR

Os dispositivos protetores de surto tem como função proteger os equipamentos da instalação contra os surtos provenientes principalmente de descargas atmosféricas, limitando a tensão a níveis aceitáveis e desviando as altas correntes para a terra.

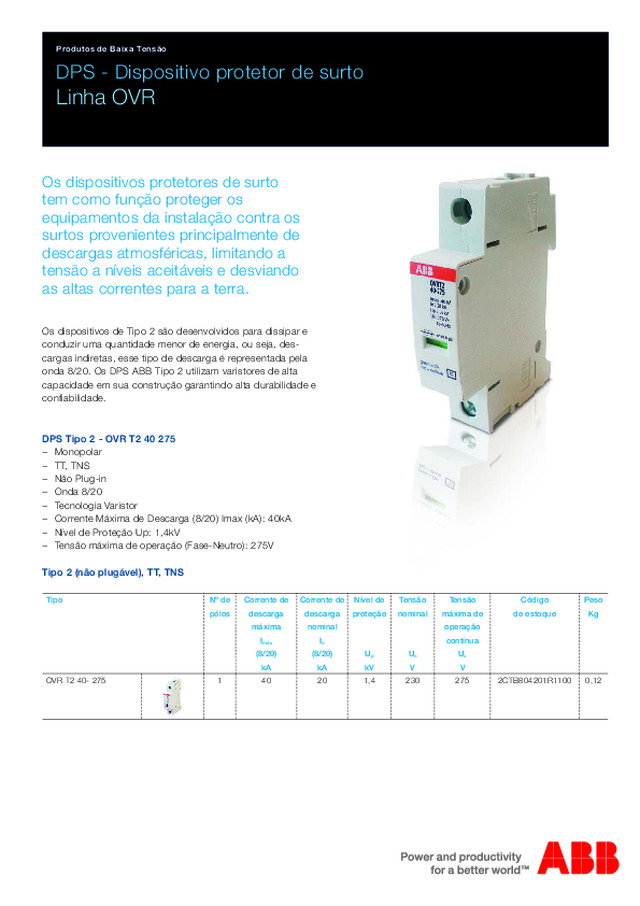

DPS - Dispositivo protetor de surto Linha OVR Produtos de Baixa Tensão Os dispositivos protetores de surto  tem como função proteger os  equipamentos da instalação contra os  surtos provenientes principalmente de  descargas atmosféricas, limitando a  tensão a níveis aceitáveis e desviando  as altas correntes para a terra. Os dispositivos de Tipo 2 são desenvolvidos para dissipar e conduzir uma quantidade menor de energia, ou seja, des-cargas indiretas, esse tipo de descarga é representada pela onda 8/20. Os DPS ABB Tipo 2 utilizam varistores de alta capacidade em sua construção garantindo alta durabilidade e confiabilidade. DPS Tipo 2 - OVR T2 40 275   − Monopolar    − TT, TNS    − Não Plug-in    − Onda 8/20    − Tecnologia Varistor    − Corrente Máxima de Descarga (8/20) Imax (kA): 40kA    − Nível de Proteção Up: 1,4kV    − Tensão máxima de operação (Fase-Neutro): 275V Tipo 2 (não plugável), TT, TNS Tipo Nº de pólos Corrente de  descarga  máxima  I máx   (8/20) kA Corrente de  descarga  nominal  I n (8/20) kA Nível de  proteção U p kV Tensão  nominal U n V Tensão  máxima de  operação  contínua  U c V Código de estoque Peso Kg OVR T2 40- 275        1 40 20 1,4 230 275 2CTB804201R1100 0,12

Informações gerais ABB Ltda Produtos de Baixa TensãoRodovia Senador José Ermirio de Moraes, km 11, s/nº18087-125 - Aparecidinha - Sorocaba-SP  Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br BRCC-06/14 Item OVR T2 40-275 Código ABB 2CTB804201R1100 Dimensões Largura 17,8 mm Altura 88 mm Comprimento 58 mm Peso 125 g Informações adicionais Tipo / teste classe 2 / II Corrente de descarga (I max ) Nominal 20 kAMáxima 40 kATotal 40 kA Tensão máxima de operação contínua (U c ) (F-T) 275 V(F-F) 275 V(F-N) 275 V Tensão nominal do sistema CA (U o ) 230 / 400 V Numero de polos protegidos 1 Tipo do produto principal T2 Nome do produto Dispositivo protetor de surto Suportabilidade curto-circuito Icc 50 kA Adequado para Para proteger os sistemas contra a sobretensão (relâmpago)  Sobretensão temporária suportada (U T ) (F-N) 337 V Tipo de sistema de distribuição de baixa tensão TTTN-CTN-S Versão Fixa / Não plugável Nível de proteção de tensão ( Up) (F-T) 1.4 V Grau de proteção IP20

ABB

DPS - Dispositivo protetor de surto Linha OVR

Publicado: 7 de outubro de 2015 · Categoria: Fichas técnicas

Os dispositivos protetores de surto tem como função proteger os equipamentos da instalação contra os surtos provenientes principalmente de descargas atmosféricas, limitando a tensão a níveis aceitáveis e desviando as altas correntes para a terra.

DPS - Dispositivo protetor de surto Linha OVR Produtos de Baixa Tensão Os dispositivos protetores de surto  tem como função proteger os  equipamentos da instalação contra os  surtos provenientes principalmente de  descargas atmosféricas, limitando a  tensão a níveis aceitáveis e desviando  as altas correntes para a terra. Os dispositivos de Tipo 2 são desenvolvidos para dissipar e conduzir uma quantidade menor de energia, ou seja, des-cargas indiretas, esse tipo de descarga é representada pela onda 8/20. Os DPS ABB Tipo 2 utilizam varistores de alta capacidade em sua construção garantindo alta durabilidade e confiabilidade. DPS Tipo 2 - OVR T2 40 275   − Monopolar    − TT, TNS    − Não Plug-in    − Onda 8/20    − Tecnologia Varistor    − Corrente Máxima de Descarga (8/20) Imax (kA): 40kA    − Nível de Proteção Up: 1,4kV    − Tensão máxima de operação (Fase-Neutro): 275V Tipo 2 (não plugável), TT, TNS Tipo Nº de pólos Corrente de  descarga  máxima  I máx   (8/20) kA Corrente de  descarga  nominal  I n (8/20) kA Nível de  proteção U p kV Tensão  nominal U n V Tensão  máxima de  operação  contínua  U c V Código de estoque Peso Kg OVR T2 40- 275        1 40 20 1,4 230 275 2CTB804201R1100 0,12

Informações gerais ABB Ltda Produtos de Baixa TensãoRodovia Senador José Ermirio de Moraes, km 11, s/nº18087-125 - Aparecidinha - Sorocaba-SP  Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br BRCC-06/14 Item OVR T2 40-275 Código ABB 2CTB804201R1100 Dimensões Largura 17,8 mm Altura 88 mm Comprimento 58 mm Peso 125 g Informações adicionais Tipo / teste classe 2 / II Corrente de descarga (I max ) Nominal 20 kAMáxima 40 kATotal 40 kA Tensão máxima de operação contínua (U c ) (F-T) 275 V(F-F) 275 V(F-N) 275 V Tensão nominal do sistema CA (U o ) 230 / 400 V Numero de polos protegidos 1 Tipo do produto principal T2 Nome do produto Dispositivo protetor de surto Suportabilidade curto-circuito Icc 50 kA Adequado para Para proteger os sistemas contra a sobretensão (relâmpago)  Sobretensão temporária suportada (U T ) (F-N) 337 V Tipo de sistema de distribuição de baixa tensão TTTN-CTN-S Versão Fixa / Não plugável Nível de proteção de tensão ( Up) (F-T) 1.4 V Grau de proteção IP20

Deste documento

Produtos de Baixa Tensão DPS - Dispositivo protetor de surto Linha OVR Os dispositivos protetores de surto tem como função proteger os equipamentos da instalação contra os surtos provenientes principalmente de descargas atmosféricas, limitando a tensão a níveis aceitáveis e desviando as altas correntes para a terra. Os dispositivos de Tipo 2 são desenvolvidos para dissipar e conduzir uma quantidade menor de energia, ou seja, descargas indiretas, esse tipo de descarga é representada pela onda 8/20. Os DPS ABB Tipo 2 utilizam varistores de alta capacidade em sua construção garantindo alta durabilidade e confiabilidade. DPS Tipo 2 - OVR T2 40 275 − Monopolar − TT, TNS − Não Plug-in − Onda 8/20 − Tecnologia Varistor − Corrente Máxima de Descarga (8/20) Imax (kA): 40kA − Nível de Proteção Up: 1,4kV − Tensão máxima de operação (Fase-Neutro): 275V Tipo 2 (não plugável), TT, TNS Tipo OVR T2 40- 275 Nº de Corrente de Corrente de Nível de Tensão Tensão Código Peso pólos descarga descarga proteção nominal máxima de de estoque Kg máxima nominal 2CTB804201R1100 0,12 1 operação contínua Imáx In (8/20) (8/20) Up Un kA kA kV V V 40 20 1,4 230 275 Uc Informações gerais Item OVR T2 40-275 Código ABB 2CTB804201R1100 Dimensões Largura 17,8 mm Altura 88 mm Comprimento 58 mm Peso 125 g Tipo / teste classe 2 / II Corrente de descarga (Imax) Nominal 20 kA BRCC-06/14 Informações adicionais Máxima 40 kA Total 40 kA Tensão máxima de operação contínua (Uc) (F-T) 275 V (F-F) 275 V (F-N) 275 V Tensão...
