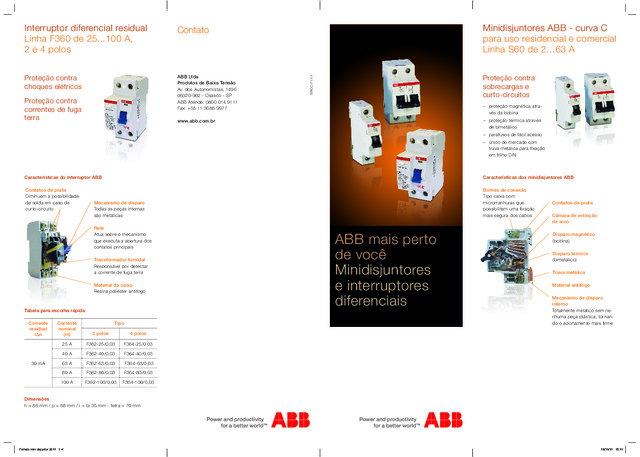

ABB mais perto  de você Minidisjuntores  e interruptores  diferenciais Interruptor diferencial residual Linha F360 de 25...100 A,  2 e 4 polos Corrente  residual I∆n Corrente nominal (In) Tipo 2 polos 4 polos 30 mA 25 A F362-25/0,03 F364-25/0,03 40 A F362-40/0,03 F364-40/0,03 63 A F362-63/0,03  F364-63/0,03 80 A F362-80/0,03 F364-80/0,03 100 A F362-100/0,03 F364-100/0,03 Tabela para escolha rápida Dimensões   h = 86 mm / p = 68 mm / l = bi 35 mm - tetra = 70 mm  Material da caixa Resina poliéster antifogo  Contatos de prata Diminuem a possibilidade de solda em caso de curto-circuito Mecanismo de disparo Todas as peças internas são metálicas Relé Atua sobre o mecanismo que executa a abertura dos contatos principais Transformador toroidal Responsável por detectar a corrente de fuga terra Características do interruptor ABB Proteção contra choques elétricos Proteção contra correntes de fuga  terra Proteção contra sobrecargas e curto-circuitos Minidisjuntores ABB - curva C para uso residencial e comercial Linha S60 de 2…63 A   − proteção magnética atra- vés da bobina   − proteção térmica através  de bimetálico   − parafusos de fácil acesso   − único do mercado com  trava metálica para fixação em trilho DIN Características dos minidisjuntores ABB Disparo térmico (bimetálico) Disparo magnético (bobina) Mecanismo de disparo interno Totalmente metálico sem ne-nhuma peça plástica, tornan-do o acionamento mais firme Câmara de extinção de arco  Contatos de prata Bornes de conexão Tipo caixa com microrranhuras que possibilitam uma fixação mais segura dos cabos Material antifogo Trava metálica Contato ABB LtdaProdutos de Baixa TensãoAv. dos Autonomistas, 149606020-902 - Osasco - SPABB Atende: 0800 014 9111Fax: +55 11 3688-9977  www.abb.com.br BRCC-11/11 Folheto mini disjuntor 2011   1-4 18/11/11   15:11

ABB mais perto  de você Minidisjuntores  e interruptores  diferenciais Interruptor diferencial residual Linha F360 de 25...100 A,  2 e 4 polos Corrente  residual I∆n Corrente nominal (In) Tipo 2 polos 4 polos 30 mA 25 A F362-25/0,03 F364-25/0,03 40 A F362-40/0,03 F364-40/0,03 63 A F362-63/0,03  F364-63/0,03 80 A F362-80/0,03 F364-80/0,03 100 A F362-100/0,03 F364-100/0,03 Tabela para escolha rápida Dimensões   h = 86 mm / p = 68 mm / l = bi 35 mm - tetra = 70 mm  Material da caixa Resina poliéster antifogo  Contatos de prata Diminuem a possibilidade de solda em caso de curto-circuito Mecanismo de disparo Todas as peças internas são metálicas Relé Atua sobre o mecanismo que executa a abertura dos contatos principais Transformador toroidal Responsável por detectar a corrente de fuga terra Características do interruptor ABB Proteção contra choques elétricos Proteção contra correntes de fuga  terra Proteção contra sobrecargas e curto-circuitos Minidisjuntores ABB - curva C para uso residencial e comercial Linha S60 de 2…63 A   − proteção magnética atra- vés da bobina   − proteção térmica através  de bimetálico   − parafusos de fácil acesso   − único do mercado com  trava metálica para fixação em trilho DIN Características dos minidisjuntores ABB Disparo térmico (bimetálico) Disparo magnético (bobina) Mecanismo de disparo interno Totalmente metálico sem ne-nhuma peça plástica, tornan-do o acionamento mais firme Câmara de extinção de arco  Contatos de prata Bornes de conexão Tipo caixa com microrranhuras que possibilitam uma fixação mais segura dos cabos Material antifogo Trava metálica Contato ABB LtdaProdutos de Baixa TensãoAv. dos Autonomistas, 149606020-902 - Osasco - SPABB Atende: 0800 014 9111Fax: +55 11 3688-9977  www.abb.com.br BRCC-11/11 Folheto mini disjuntor 2011   1-4 18/11/11   15:11

Mini disjuntor 1 polo - 127 V - fase/neutro Mini disjuntor 1 polo - 220 V - fase/neutro Mini disjuntor 2 polos - 220 V - fase/fase Aplicação Potências máximas Corrente nominal (In) Condutores (mm 2 ) Mini disjuntor código Corrente nominal (In) Condutores (mm 2 ) Mini disjuntor código Corrente nominal (In) Condutores (mm 2 ) Mini disjuntor código Chuveiro elétrico 4400 W 40 A 6 S61 C40 25 A 4 S61 C25 25 A 4 S62 C25 5400 W 50 A 10 S61 C50 32 A 6 S61 C32 32 A 6 S62 C32 7600 W - - - 40 A 6 S61 C40 40 A 6 S62 C40 8400 W - - - 50 A 10 S61 C50 50 A 10 S62 C50 Torneira elétrica 4400 W 40 A 6 S61 C40 25 A 4 S61 C25 25 A 4 S62 C25 4600 W 40 A 6 S61 C40 - - - - - - 4800 W - - - 25 A 4 S61 C25 25 A 4 S62 C25 5500 W 50 A 10 S61 C50 32 A 6 S61 C32 32 A 6 S62 C32 Ar condicionado 7.500 à 10.000 BTU 20 A 2,5 S61 C20 10 A 2,5 S61 C10 10 A 2,5 S62 C10 10.001 à 12.000 BTU 20 A 2,5 S61 C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 18.000 à 24.000 BTU - - - 20 A 2,5 S61 C20 20 A 2,5 S62 C20 24.001 à 30.000 BTU - - - 25 A 4 S61 C25 25 A 4 S62 C25 Geladeira - 10 A 2,5 S61C10 06 A 2,5 S61 C06 06 A 2,5 S62 C06 Freezer - 10 A 2,5 S61C10 06 A 2,5 S61 C06 06 A 2,5 S62 C06 Máquina de lavar louça 1.200 à 1.500 VA 16 A 2,5 S61 C16 10 A 2,5 S61 C10 10 A 2,5 S62 C10 1.501 à 2.000 VA 20 A 2,5 S61C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 2.001 à 2.500 VA 25 A 4 S61 C25 16 A 2,5 S61 C16 16 A 2,5 S62 C16 2.501 à 2.800 VA 32 A 6 S61 C32 16 A 2,5 S61 C16 16 A 2,5 S62 C16 3.400 VA 32 A 6 S61 C32 20 A 2,5 S61 C20 20 A 2,5 S62 C20 Microondas até 1600 W 16 A 2,5 S61 C16 10 A 2,5 S61 C10 10 A 2,5 S62 C10 Máquina de lavar roupa 600 à 1.000 VA 10 A 2,5 S61 C10 06 A 2,5 S61 C06 06 A 2,5 S62 C06 1.001 à 1.950 VA 20 A 2,5 S61 C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 Secadora de roupa 1.600 à 2.000 VA 20 A 2,5 S61 C20 10 A 2,5 S61 C10 10 A 2,5 S62 C10 2.011 à 5.000 VA 50 A 10 S61 C50 32 A 6 S61 C32 32 A 6 S62 C32 Iluminação incandescente até 1.200 W (12 lâmp. de 100 W) 20 A 2,5 S61 C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 Iluminação fluorescente até 1.200 W (30 lâmp. de 40 W) 20 A 2,5 S61 C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 Microcomputador 200 W 06 A 2,5 S61 C06 04 A 2,5 S61 C04 04 A 2,5 S62 C04 Tomadas simples (ilumi-nação, video, aspirador, batedeira, etc) até 1.200 W 20 A 2,5 S61 C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 Recomendações para aplicação de minidisjuntores ABB em instalações residenciais e comerciais Norma ABNT NBR 60898 – Curva C Minidisjuntores ABB Curva C – Linha S60 de 2…63 A Para uso residencial e comercial 1) As informações acima são orientativas2) A secção dos condutores e a corrente nominal do mini disjuntor de- pendem da potência da carga, da temperatura ambiente, do modo de instalação (eletroduto, caneleta, etc) e da existência ou não de outros circuitos próximos. 3) Como referência, foi adotada a capacidade de ruptura de acordo com  a norma ABNT NBR 60898 (aplicação residencial), curva C = 3 kA em 230/400 Vc.a. 4) Para um dimensionamento mais detalhado, consulte a ABB. Corrente nominal (In) Mini disjuntor 1 polo Mini disjuntor 2 polos Mini disjuntor 3 polos 2 A S61 C02 S62 C02 S63 C02 4 A S61 C04 S62 C04 S63 C04 6 A S61 C06 S62 C06 S63 C06 10 A S61 C10 S62 C10 S63 C10 16 A S61 C16 S62 C16 S63 C16 20 A S61 C20 S62 C20 S63 C20 25 A S61 C25 S62 C25 S63 C25 32 A S61 C32 S62 C32 S63 C32 40 A S61 C40 S62 C40 S63 C40 50 A S61 C50 S62 C50 S63 C50 63 A S61 C63 S62 C63 S63 C63 Tabela para escolha rápida Capacidade de ruptura   − NBR IEC 60947-2  230/400 V  4,5 kA   − NBR IEC 60898  230/400 V  3 kA Por que utilizar a curva C ? Porque, de acordo com as Normas ABNT NBR 60898 e NBR IEC 60947-2, a curva de atuação C atende aplicações com cargas mistas.Minidisjuntores com curva B, atendem a cargas pura-mente resistivas. Dimensões em mm Adaptador de caixa Nema  para trilho  DIN Tabela para escolha 5) Para outras curvas, correntes nominais e número de polos, consulte a ABB.6) Adaptador de caixa Nema para trilho DIN Folheto mini disjuntor 2011   5-8 18/11/11   15:11

Mini disjuntor 1 polo - 127 V - fase/neutro Mini disjuntor 1 polo - 220 V - fase/neutro Mini disjuntor 2 polos - 220 V - fase/fase Aplicação Potências máximas Corrente nominal (In) Condutores (mm 2 ) Mini disjuntor código Corrente nominal (In) Condutores (mm 2 ) Mini disjuntor código Corrente nominal (In) Condutores (mm 2 ) Mini disjuntor código Chuveiro elétrico 4400 W 40 A 6 S61 C40 25 A 4 S61 C25 25 A 4 S62 C25 5400 W 50 A 10 S61 C50 32 A 6 S61 C32 32 A 6 S62 C32 7600 W - - - 40 A 6 S61 C40 40 A 6 S62 C40 8400 W - - - 50 A 10 S61 C50 50 A 10 S62 C50 Torneira elétrica 4400 W 40 A 6 S61 C40 25 A 4 S61 C25 25 A 4 S62 C25 4600 W 40 A 6 S61 C40 - - - - - - 4800 W - - - 25 A 4 S61 C25 25 A 4 S62 C25 5500 W 50 A 10 S61 C50 32 A 6 S61 C32 32 A 6 S62 C32 Ar condicionado 7.500 à 10.000 BTU 20 A 2,5 S61 C20 10 A 2,5 S61 C10 10 A 2,5 S62 C10 10.001 à 12.000 BTU 20 A 2,5 S61 C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 18.000 à 24.000 BTU - - - 20 A 2,5 S61 C20 20 A 2,5 S62 C20 24.001 à 30.000 BTU - - - 25 A 4 S61 C25 25 A 4 S62 C25 Geladeira - 10 A 2,5 S61C10 06 A 2,5 S61 C06 06 A 2,5 S62 C06 Freezer - 10 A 2,5 S61C10 06 A 2,5 S61 C06 06 A 2,5 S62 C06 Máquina de lavar louça 1.200 à 1.500 VA 16 A 2,5 S61 C16 10 A 2,5 S61 C10 10 A 2,5 S62 C10 1.501 à 2.000 VA 20 A 2,5 S61C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 2.001 à 2.500 VA 25 A 4 S61 C25 16 A 2,5 S61 C16 16 A 2,5 S62 C16 2.501 à 2.800 VA 32 A 6 S61 C32 16 A 2,5 S61 C16 16 A 2,5 S62 C16 3.400 VA 32 A 6 S61 C32 20 A 2,5 S61 C20 20 A 2,5 S62 C20 Microondas até 1600 W 16 A 2,5 S61 C16 10 A 2,5 S61 C10 10 A 2,5 S62 C10 Máquina de lavar roupa 600 à 1.000 VA 10 A 2,5 S61 C10 06 A 2,5 S61 C06 06 A 2,5 S62 C06 1.001 à 1.950 VA 20 A 2,5 S61 C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 Secadora de roupa 1.600 à 2.000 VA 20 A 2,5 S61 C20 10 A 2,5 S61 C10 10 A 2,5 S62 C10 2.011 à 5.000 VA 50 A 10 S61 C50 32 A 6 S61 C32 32 A 6 S62 C32 Iluminação incandescente até 1.200 W (12 lâmp. de 100 W) 20 A 2,5 S61 C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 Iluminação fluorescente até 1.200 W (30 lâmp. de 40 W) 20 A 2,5 S61 C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 Microcomputador 200 W 06 A 2,5 S61 C06 04 A 2,5 S61 C04 04 A 2,5 S62 C04 Tomadas simples (ilumi-nação, video, aspirador, batedeira, etc) até 1.200 W 20 A 2,5 S61 C20 16 A 2,5 S61 C16 16 A 2,5 S62 C16 Recomendações para aplicação de minidisjuntores ABB em instalações residenciais e comerciais Norma ABNT NBR 60898 – Curva C Minidisjuntores ABB Curva C – Linha S60 de 2…63 A Para uso residencial e comercial 1) As informações acima são orientativas2) A secção dos condutores e a corrente nominal do mini disjuntor de- pendem da potência da carga, da temperatura ambiente, do modo de instalação (eletroduto, caneleta, etc) e da existência ou não de outros circuitos próximos. 3) Como referência, foi adotada a capacidade de ruptura de acordo com  a norma ABNT NBR 60898 (aplicação residencial), curva C = 3 kA em 230/400 Vc.a. 4) Para um dimensionamento mais detalhado, consulte a ABB. Corrente nominal (In) Mini disjuntor 1 polo Mini disjuntor 2 polos Mini disjuntor 3 polos 2 A S61 C02 S62 C02 S63 C02 4 A S61 C04 S62 C04 S63 C04 6 A S61 C06 S62 C06 S63 C06 10 A S61 C10 S62 C10 S63 C10 16 A S61 C16 S62 C16 S63 C16 20 A S61 C20 S62 C20 S63 C20 25 A S61 C25 S62 C25 S63 C25 32 A S61 C32 S62 C32 S63 C32 40 A S61 C40 S62 C40 S63 C40 50 A S61 C50 S62 C50 S63 C50 63 A S61 C63 S62 C63 S63 C63 Tabela para escolha rápida Capacidade de ruptura   − NBR IEC 60947-2  230/400 V  4,5 kA   − NBR IEC 60898  230/400 V  3 kA Por que utilizar a curva C ? Porque, de acordo com as Normas ABNT NBR 60898 e NBR IEC 60947-2, a curva de atuação C atende aplicações com cargas mistas.Minidisjuntores com curva B, atendem a cargas pura-mente resistivas. Dimensões em mm Adaptador de caixa Nema  para trilho  DIN Tabela para escolha 5) Para outras curvas, correntes nominais e número de polos, consulte a ABB.6) Adaptador de caixa Nema para trilho DIN Folheto mini disjuntor 2011   5-8 18/11/11   15:11
