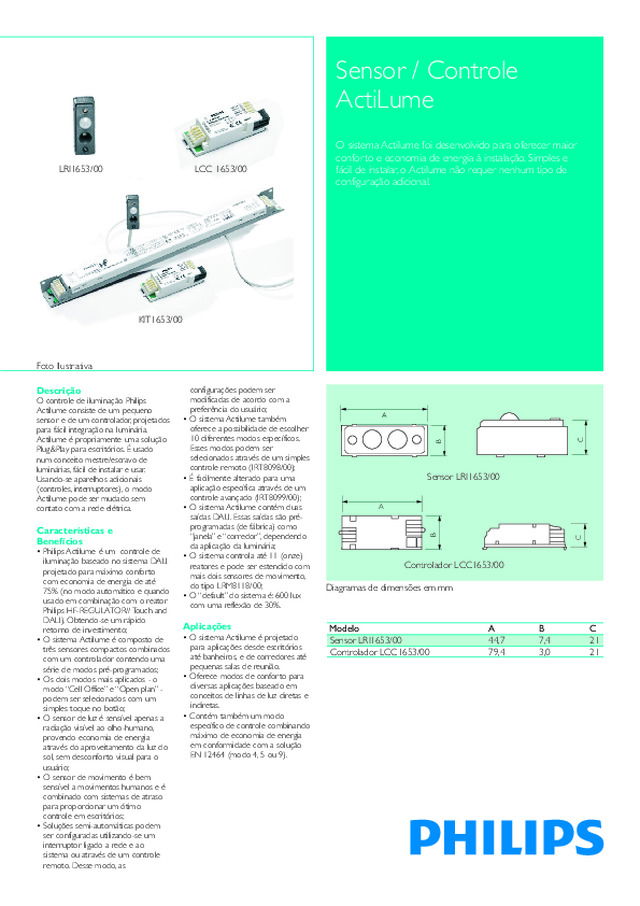

Sensor / Controle ActiLume O sistema Actilume foi desenvolvido para oferecer maior conforto e economia de energia à instalação. Simples e fácil de instalar, o Actilume não requer nenhum tipo de configuração adicional. Descrição Características e Benefícios O controle de iluminação Philips Actilume consiste de um pequeno sensor e de um controlador, projetados para fácil integração na luminária. Actilume é propriamente uma solução Plug&Play para escritórios. É usado num conceito mestre/escravo de luminárias, fácil de instalar e usar.  Usando-se aparelhos adicionais (controles, interruptores), o modo Actilume pode ser mudado sem contato com a rede elétrica. • Philips Actilume é um  controle de  iluminação baseado no sistema DALI projetado para máximo conforto com economia de energia de até 75% (no modo automático e quando usado em combinação com o reator Philips HF-REGULATOR// Touch and DALI). Obtendo-se um rápido retorno de investimento; • O sistema Actilume é composto de  três sensores compactos combinados com um controlador contendo uma série de modos pré-programados; • Os dois modos mais aplicados - o  modo “Cell Office” e “Open plan” -  podem ser selecionados com um simples toque no botão; • O sensor de luz é sensível apenas a  radiação visível ao olho-humano, provendo economia de energia através do aproveitamento da luz do sol, sem desconforto visual para o usuário; • O sensor de movimento é bem  sensível a movimentos humanos e é combinado com sistemas de atraso para proporcionar um ótimo controle em escritórios; • Soluções semi-automáticas podem  ser configuradas utilizando-se um interruptor ligado a rede e ao sistema ou através de um controle remoto. Desse modo, as  configurações podem ser modificadas de acordo com a preferência do usuário; • O sistema Actilume também  oferece a possibilidade de escolher 10 diferentes modos específicos. Esses modos podem ser selecionados através de um simples controle remoto (IRT8098/00); • É facilmente alterado para uma  aplicação específica através de um controle avançado (IRT8099/00); • O sistema Actilume contém duas  saídas DALI. Essas saídas são pré-programadas (de fábrica) como “janela” e “corredor”, dependendo da aplicação da luminária; • O sistema controla até 11 (onze)  reatores e pode ser estendido com mais dois sensores de movimento, do tipo LRM8118/00; • O “default” do sistema é: 600 lux  com uma reflexão de 30%. • O sistema Actilume é projetado  para aplicações desde escritórios até banheiros, e de corredores até pequenas salas de reunião. • Oferece modos de conforto para  diversas aplicações baseado em conceitos de linhas de luz diretas e indiretas. • Contém também um modo  específico de controle combinando máximo de economia de energia em conformidade com a solução EN 12464 (modo 4, 5 ou 9). Aplicações Diagramas de dimensões em mm Modelo Sensor LRI1653/00Controlador LCC1653/00 A44,779,4 C2121 B7,43,0 B A C B A C Sensor LRI1653/00 Controlador LCC1653/00 LCC 1653/00 LRI1653/00 KIT1653/00 Foto Ilustrativa

Aprovações RFI 30 Mhz EN 55015 RFI 30 Mhz EN 55022 A Imunidade EN 61547 Segurança EN 61347-1EN 61347-2-11 Padrão de qualidade ISO 9001 Padrão ambiental ISO 14001 Marcas de aprovação ENEC Marca CE 110 Dados técnicos para Instalação Características técnicas:Tensão de alimentação nominal   220 - 240V Com tolerância para segurança   +/-10%   198 - 264V Com tolerância para desempenho    +6% / -8%   202 - 254V Frequência de alimentação   50/60 Hz Potência do Sistema 1,3.. 1,55W Conexão RJ-10 4-PFixado ao LRI1653/00cabo de 100 cm CarcaçaMaterial Policarbonato UL94V-0 Teste do fio incandescente: 850°C / 5s Isolação de segurança ³  1500V Os valores a seguir são válidos a uma altura de 3m: Receptor infravermenho Alcance do sinal: Sensor de luz Monitoração da luz do ambiente de 25 até 350 lux  no sensor Área monitorada: Detector de movimento Infravermelho passivoÁrea de detecção a 2,5m de  altura: • 4x4 m (sensível para  movimentos pequenos) • 6x5 m (sensível para  movimentos grandes) Regimes de controle Plug&Play • Modo 1: Desliga a iluminação quando a área não está ocupada,  proporcionando a máxima economia de energia no modo “Cell office”. • Modo 2: Mantém um nível de iluminação baixo quando a área não  está ocupada, evitando áreas escuras no modo “Open plan”.  • Além dos modos, também podem ser alteradas as funções, tais como: - Comportamento na ligação (ver manual do IRT8099/00)- Modo de luz “default” (via botão de serviço)- Nível baixo (ver manual do IRT8099/00) Equipamento relacionado • Sensor de movimento adicional LMR8118/00• Programação simples (IRT8098/00)• Programação avançada (IRT8099/00)• Controle manual  de duas teclas (IRT8010/00) e de parede  (LRH8010/00) • Controle de duas teclas (IRT8050/00)• Controle com quatro configurações pré-programadas (IRT8030/00) Potência de saída (sistema) Número de reatores11109 Número de Sensores adicionais LRM 8118/00012 Dados técnicos Condição de operaçãoTemperatura ambiente 0 C até 55 C(Sensor e controlador) Umidade relativa 20% até 85%, sem condensação Temp. carcaça 75 C Condições de armazenamento -25  até 85 C Umidade relativa 10% até 95% ° ° ° °C ° Sensor LRI 1653/00 RJ104P4C 6 m 5  m Orientação do Sensor X Y Altura máxima: 3,5m• Ângulo X: 82°• Ângulo Y: 100°

a) Selecionando o modo de usuário:O modo de usuário pode ser trocado entre 1 e 2 por meio de um botão de serviço. Botão de serviço ( 3 segundos) Depois que o botão é solto a lâmpada piscará para indicar o modo selecionado:1 vez = Modo 1 (”Cell office”)2 vezes = Modo 2 (”Open plan”) Mais modos podem ser selecionados usando o IRT8099/00. b) Ajustando o nível de luz “default”:Pressionando-se o botão de serviço por mais de 3 segundos a lâmpada irá piscar. Isso indica que o modo automático de calibração está ligado. O nível de luz das luminárias conectadas ao DALI_1 (janela) é configurado em 80%.. O nível de luz das luminárias conectadas ao DALI_2 (corredor) é configurado em 100% Após 30 segundos o controlador Actilume salva o nível de luz atual como nível de luz de referência (indicado por um segundo piscar da lâmpada).Esse atraso de 30 segundos é usado para podermos nos deslocar de perto da luminária ou para remover objetos que estejam ofuscando-a de modo que ela tenha acesso à iluminação. No modo de usuário 1 e 2 o sistema é programado como um canal. Quando há luz do dia suficiente entrando no ambiente, o nível de luz artificial é automaticamente reduzido e o DALI_2 (corredor) é programado com um “default” de 30%. Nos outros modos (que podem ser selecionados através do IRT8099/00) o Actilume tem dois canais, dependendo da funcionalidade da aplicação Conectando-se um interruptor entre a rede e a conexão Ls (Line-switched), a dimerização será possível graças a tecnologia Touch&DALI. (Máximo de 1 interruptor por controle).O interruptor deverá ser montado no reator. Também é possível usar os controles IRT8010/00, IRT8030/00 ou IRT8050/00. O IRT8010/00 precisa estar apontado para o sensor infravermelho. Os controles IRT8030/00 e o IRT8050/00 tem uma direção X-Y-Z, tornando possível uma montagem em parede ou mesa. 850 ºC / 5 s 1500 V Policarbonato UL94V-0 A carcaça do controlador contém pinos “snap-in” para rápida fixação.O diâmetro dos buracos de fixação tem que ter no máximo 4,5mm. Botão de serviço: Unidade de controle LCC1653/00 Saída DALI: Controles manuais: Teste do fio incandescente: Isolação de segurança: Material: Montagem: Botão de Serviço

Além dos dois modos Plug&Play (”Cell office” e “Open plan”), é possível selecionar mais 8 modos de aplicação, mencionados abaixo.Isso faz com que o sistema Actilume seja bem flexível para diferentes requisições de aplicações. Com o auxílio do IRT8099/00 pode-se selecionar diferentes modos de aplicação. Uma vez selecionado, o modo é salvo e copiado através do método “aponte e aperte”. Este modo é salvo em uma memória não-volátil, ou seja, mesmo se as luminárias ficarem desligadas por um período longo, os parâmetros salvos permanecem. Unidade de controle LCC1653/00 Modo 3: Escola 15 min 15 min Modo 2: Open Plan 15 min 120 min 15 min Modo 1: Cell Office 15 min 15 min Modo 9: Modo “Open Plan” sempre iluminado 15 min 15 min Modo 8: Salas de reunião 15 min 15 min Modo 7: Banheiros 15 min 15 min 15 min Modo 6: Corredor 15 min 15 min 60 min Nível A Nível A Nível 20% Desligado Modo 10: Modo conforto para áreas “Open Plan” 15 min 15 min C Modo 5: Modo conforto EN12464 para áreas “Cell Office” 15 min 15 min C Modo 4: Modo conforto EN12464 para áreas “Open Plan” 15 min 15 min 120 min C C 15 min Presença:A sala está ocupada Ausência:Luz fica acesa(timer é ativado para definir tempo) Ausência 2:A iluminação vai para o nível baixo Ausência 3:Luzes desligam Modo conforto Luz desliga se luz naturalfor suficiente Caso a luz natural seja maiorque a referência, as luzes se apagam Religa a luz apenas via interruptor Modos de operação que são escolhidos através do botão de serviço no próprio sensor Modos de operação que são escolhidos através do controle IRT 8099/00

Sensor LRI1653/00 IRT8098/00  Modo de seleção simples Modo de seleção simples paraActilume (seleção dos modos 1 e 2)Nível de luz pode ser calibrado.Fácil de usar.Baterias incluídas. IRT8099/00  Modo de seleção avançado Modo de seleção para luminárias Actilume.Ferramenta para ajustar os níveis de luz e trocar entre modos de funcionalidade.Baterias incluídas. Sensor extensor LRM8118/00Sensor extensor de movimento para Actilume. Para cobrir áreas open plan. Controle remoto de duas teclas  IRT8010/00Controle de duas teclas para controle via infravermelho de vários sistemas de controle de iluminação.  O sistema Philips Actilume também pode dimerizar as luzes (pressionando o botão por mais de 0,5 seg).  A unidade funciona com baterias. Um suporte para a parede também é disponível. Suporte de parede LRH8010/00 Suporte de parede para o IRT8010/00. Controle remoto de duas teclas para aplicar em paredes ou mesas. A unidade pode ser usada com o Actilume.  Este controle pode separar grupos através de um switch interno. Controle de duas teclas  IRT8050/00 Funciona com o sensor infravermelho do Actilume. Tem quatro teclas para gravar cenas e uma tecla para desligar todas as luminárias. Teclas para controle individual e configuração de cenas são localizadas abaixo da capa maior do controle.  A seleção de grupos também é possível através de um switch ao lado do compartimento de bateria.  A unidade é completa com um suporte para parede e baterias. Controle com quatro configurações pré-programadas IRT8030/00

SPOT - Serviço Philips de Orientação Técnica Fone: 0800 979 19 25 - (11) 2125 0635 Fax:  (11) 2125 0735 - e-mail: [email protected] Site: www.luz.philips.com  Tendo em vista a constante atualização tecnológica dos produtos PHILIPS eventuais modificações poderão ser efetuadas sem prévio avisoAs fotos são meramente ilustrativas. Em caso de dúvida, consulte o SPOT (Serviço Philips de Orientação Técnica). Revisado em Outubro 2009. CódigoComercial LCC1653/00 - ControladorLRI1653/00 - SensorKIT1653/00 - Kit Controlador & SensorLRM8118/00 - Sensor extensorIRT8098/00 - Modo de seleção simplesIRT8099/00 - Modo de seleção avançadoIRT8010/00 - Controle remoto duas teclasLRH8010/00 - Suporte para controle duas teclasIRT8050/00 - Controle duas teclasIRT8030/00 - Controle cinco teclas Peso (kg) 0,030,030,060,200,080,220.060,030,120,22 Dados de embalagem Quant. porcaixa 4848121111111 Dimensõesda caixa 370 x 260 x 130370 x 260 x 130376 x 190 x 70227 x169 x169240 x 135 x 87280 x 187 x 130131 x 58 x 87240 x 135 x 87235 x 160 x 212220 x 95 x 50 12NC 913700613772913700613872913700613972913700324703913700324803913700317503913700314203913700316303913700310703913700314403 Document Outline Página 1 Página 2 Página 3 Página 4 Página 5 Página 6
