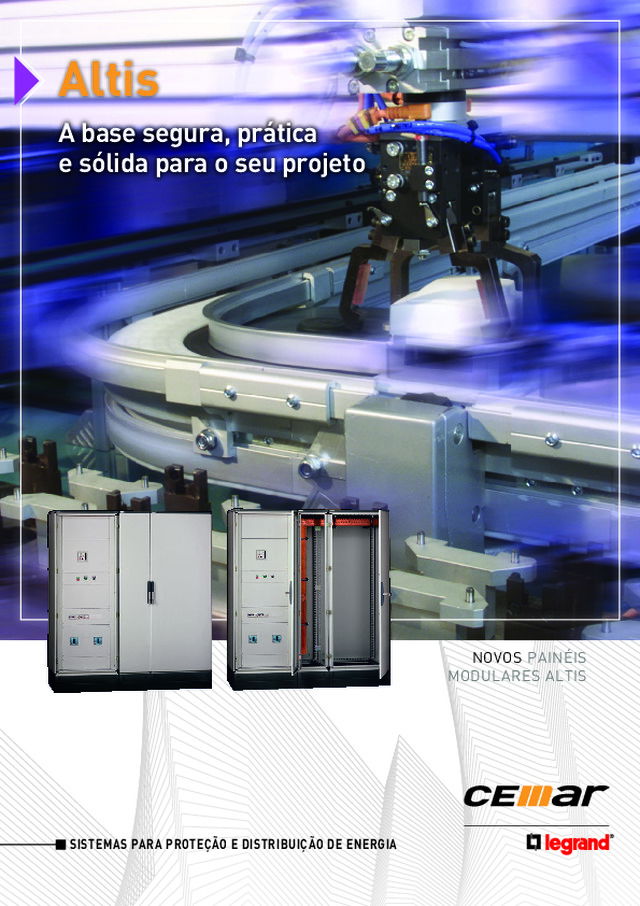

NOVOS PAINÉIS MODULARES ALTIS SISTEMAS PARA PROTEÇÃO E DISTRIBUIÇÃO DE ENERGIA Altis A base segura, prática e sólida para o seu projeto

A Legrand oferece soluções industriais para todas as suas necessidades: • soluções de produtos, incluindo novos painéis Altis para atender às suas instalações • soluções de serviços para facilitar seus estudos e sua escolha ii

A base segura, prática e sólida para o seu projeto Um novo design Soluções de produtos Soluções de serviços 1

1 2 A BASE SEGURA, PRÁTICA E SÓLIDA PARA O SEU PROJETO As soluções dos produtos Altis Novos painéis Altis,montados e em kits Facilidade nas suas instalações 1 Coluna totalmente perfurada (passo 25 mm) proporcionando simetria nas aplicações 2 Placas de montagens laranjas e galvanizadas com premarcações de 50 mm para alinhamento dos componentes 3 Travessas multifuncionais, permitindo a realização de chassis parciais Novos painéis Altis mais proﬁ ssionais • Dimensões de 1200 a 2200 mm de altura • Largura 400 a 800 mm com 1 porta • Largura 1200 mm com 2 portas • Opções de portas transparentes ou painéis porta/porta em kit's 3 2

Proteção dos cabos e acesso otimizado Associação fácil dos painéis 1 Interface de ligação «inovação Legrand» 1 Kit união interno para cargas 1000 kg/m 3 2 Kit união externo para cargas 500 kg/m 3 IP do painel conservado 2 Tampa inferior IP 55 e IP 43 com entrada para cabos 3 Base soleira modular Produtos associados e acessórios • Gestão térmica • Perﬁ s, travessas, fechos, porta documentos, kits união, mesa para porta... Oferta básica • Grau de proteção IP 55 • Placas de montagem laranja e galvanizada • Porta reversível • Também disponível em kits 1 3 2 1 2 3

A BASE SEGURA, PRÁTICA E SÓLIDA PARA O SEU PROJETO As soluções dos produtos Altis Novos painéis Altis, montados e em kits Sistema de distribuição de energia 1 Montantes de estruturas funcionais para compartimentação na forma 1 2 Mesmos acessórios do XL³-4000 para ﬁ xação dos disjuntores (espelhos frontais e placas) 3 Suportes e isoladores dedicados aos painéis Altis para correntes nominais até 4000A Painéis Altis para distribuição de energia • Dimensões de 2000 mm de altura • Larguras de 400 e 800 mm • Profundidades de 400, 600 e 800 mm • Espelhos frontais e placas comuns com painéis XL³-4000 para painéis com largura de 400 mm, usados como cela de cabos, deve-se solicitar em kits painéis observando a profundidade escolhida para os demais painéis. 2 3 1 4

A BASE SEGURA, PRÁTICA E SÓLIDA PARA O SEU PROJETO As soluções dos serviços Altis Para compor, projetar, escolher Software XL-PRO 2 www.cemarlegrand.com.br 1 Para projetar painéis de distribuição com compartimentação na forma 1 1 Para encontrar as soluções de produtos e soluções de serviços 2 CST – Centro de Suporte Técnico: canal especializado para auxiliar seu projeto Especiﬁ cação: apoio total aos escritórios de engenharia para especiﬁ cação da oferta 2 Selecione e organize os produtos que compõem o seu painel ou desenhe o esquema elétrico 3 Possível a gravação de arquivos em formato .dxf para utilização em Autocad 5

GESTÃO TÉRMICA ventilação, climatização, aquecimento… SUA NECESSIDADE 2 cores RAL, perfurações, dimensões... ILUMINAÇÃO fixação por parafuso ou fixação magnética PLACAS montagem, seção de placas Kits união internos ou externos PRODUTOS ASSOCIADOSPorta documento, mesa de porta, distribuição… BASES SOLEIRA I N O V A Ç Ã O L E G R A N D Interfaces de ligação 6

PRODUTOS E SISTEMAS I Altis: a solução do projeto à instalação A oferta dispõe de serviços que facilitam os projetos. Ela oferece uma vasta gama de painéis cuja qualidade é reconhecida para todas as aplicações técnicas e restrições ambientais. Portas versões vidro, frontais/traseiras e cegas.Abertura 180° PAINÉIS MODULARES(metal RAL 7035)- Dimensões:Alt. 1 200 a 2 200 mm Larg. 400 a 1 200 mmProf. 400 a 800 mm AS VANTAGENS DA OFERTA Colunas totalmente perfuradas proporcionando flexibilidade para as diversas aplicações Inovação Legrand : interface de ligação para efetuar entrada e saída dos cabos dos painéis dando acabamento e proteção Novos painéis Altis : - Acessórios para distribuição de energia- Rack PC- Gestão térmica : aquecimento e refrigeração FERRAMENTAS À SUA DISPOSIÇÃO: /// CST - Centro de Suporte Técnico: canal especializado para auxiliar seu projeto. /// Especificação: apoio total aos escritórios de engenharia para especificação da oferta. 7

8 painéis modulares e acessórios Altis TM prof. 400 a 600 mm Painéis ALTIS METAL IP 55 - IK 10 RAL 7035 Tampa inferior Kits painéis modulares Portas A (mm) L (mm) P (mm) 1200 600 400 5 472 00 5 470 08 5 470 01 5 470 43 - 5 471 15 5 471 62 5 471 45 5 471 56 1200 800 400 5 472 01 5 470 09 5 470 01 5 470 49 - 5 471 21 5 471 62 5 471 48 5 471 59 1200 1200 400 - 5 470 11 5 470 01 5 470 61 - 5 471 33 5 471 62 5 471 40 5 471 51 1400 600 400 5 472 02 5 470 08 5 470 02 5 470 44 - 5 471 16 5 471 65 5 471 45 5 471 56 1400 800 400 5 472 04 5 470 09 5 470 02 5 470 50 - 5 471 22 5 471 65 5 471 48 5 471 59 1400 1200 400 - 5 470 11 5 470 02 5 470 62 - 5 471 34 5 471 65 5 471 40 5 471 51 1600 600 400 5 472 06 5 470 08 5 470 03 5 470 45 - 5 471 17 5 471 68 5 471 45 5 471 56 1600 800 400 5 472 08 5 470 09 5 470 03 5 470 51 - 5 471 23 5 471 68 5 471 48 5 471 59 1600 1200 400 - 5 470 11 5 470 03 5 470 63 - 5 471 35 5 471 68 5 471 40 5 471 51 1800 600 400 5 472 12 5 470 08 5 470 04 5 470 46 5 470 82 5 471 18 5 471 71 5 471 45 5 471 56 1800 800 400 5 472 14 5 470 09 5 470 04 5 470 52 5 470 88 5 471 24 5 471 71 5 471 48 5 471 59 1800 1200 400 5 472 10 5 470 11 5 470 04 5 470 64 - 5 471 36 5 471 71 5 471 40 5 471 51 2000 600 400 5 472 20 5 470 08 5 470 05 5 470 47 5 470 83 5 471 19 5 471 74 5 471 45 5 471 56 2000 800 400 5 472 23 5 470 09 5 470 05 5 470 53 5 470 89 5 471 25 5 471 74 5 471 48 5 471 59 2000 1200 400 5 472 17 5 470 11 5 470 05 5 470 65 - 5 471 37 5 471 74 5 471 40 5 471 51 2200 600 400 - 5 470 08 5 470 06 5 470 48 5 470 84 5 471 20 5 471 77 5 471 45 5 471 56 2200 800 400 5 472 30 5 470 09 5 470 06 5 470 54 5 470 90 5 471 26 5 471 77 5 471 48 5 471 59 2200 1200 400 - 5 470 11 5 470 06 5 470 66 - 5 471 38 5 471 77 5 471 40 5 471 51 1200 600 600 - 5 470 20 5 470 01 5 470 43 - 5 471 15 5 471 63 5 471 46 5 471 57 1200 800 600 - 5 470 21 5 470 01 5 470 49 - 5 471 21 5 471 63 5 471 49 5 471 60 1200 1200 600 - 5 470 23 5 470 01 5 470 61 - 5 471 33 5 471 63 5 471 41 5 471 52 1400 600 600 5 472 03 5 470 20 5 470 02 5 470 44 - 5 471 16 5 471 66 5 471 46 5 471 57 1400 800 600 5 472 05 5 470 21 5 470 02 5 470 50 - 5 471 22 5 471 66 5 471 49 5 471 60 1400 1200 600 - 5 470 23 5 470 02 5 470 62 - 5 471 34 5 471 66 5 471 41 5 471 52 1600 600 600 5 472 07 5 470 20 5 470 03 5 470 45 - 5 471 17 5 471 69 5 471 46 5 471 57 1600 800 600 5 472 09 5 470 21 5 470 03 5 470 51 - 5 471 23 5 471 69 5 471 49 5 471 60 1600 1200 600 - 5 470 23 5 470 03 5 470 63 - 5 471 35 5 471 69 5 471 41 5 471 52 1800 600 600 5 472 13 5 470 20 5 470 04 5 470 46 5 470 82 5 471 18 5 471 72 5 471 46 5 471 57 1800 800 600 5 472 15 5 470 21 5 470 04 5 470 52 5 470 88 5 471 24 5 471 72 5 471 49 5 471 60 1800 1200 600 5 472 11 5 470 23 5 470 04 5 470 64 - 5 471 36 5 471 72 5 471 41 5 471 52 (1) Para base soleira com altura de 200mm, adicionar as referências indicadas na tabela P ainéis modular es Ce g a Colunas Estrutur a F ec hamentos T raseir os F ec hamentos La ter ais Conjunto teto e base T ranspar ente IP 55 IP 43 com passa ca bos L A P

9 ACESSÓRIOS ALTIS Placa de montagem Entre placas Base PRODUTOS ASSOCIADOS 5 472 59 5 472 41 5 472 88 5 472 82 + 5 475 55 5 470 67 5 475 73 - 5 472 60 5 472 42 5 472 88 5 472 82 + 5 475 58 5 470 68 5 475 73 - 5 472 58 5 472 40 5 472 88 5 472 82 + 5 475 50 - 5 475 73 - 5 472 62 5 472 44 5 472 89 5 472 83 + 5 475 55 5 470 69 5 475 74 - 5 472 63 5 472 45 5 472 89 5 472 83 + 5 475 58 5 470 70 5 475 74 - 5 472 61 5 472 43 5 472 89 5 472 83 + 5 475 50 - 5 475 74 - 5 472 65 5 472 47 5 472 90 5 472 84 + 5 475 55 5 470 71 5 475 75 - 5 472 66 5 472 48 5 472 90 5 472 84 + 5 475 58 5 470 72 5 475 75 - 5 472 64 5 472 46 5 472 90 5 472 84 + 5 475 50 - 5 475 75 - 5 472 68 5 472 50 5 472 91 5 472 85 + 5 475 55 5 470 73 5 475 76 480 35 5 472 69 5 472 51 5 472 91 5 472 85 + 5 475 58 5 470 74 5 475 76 480 35 5 472 67 5 472 49 5 472 91 5 472 85 + 5 475 50 - 5 475 76 480 35 5 472 72 5 472 53 5 472 92 5 472 86 + 5 475 55 5 470 76 5 475 77 480 40 5 472 73 5 472 54 5 472 92 5 472 86 + 5 475 58 5 470 77 5 475 77 480 40 5 472 70 5 472 52 5 472 92 5 472 86 + 5 475 50 - 5 475 77 480 40 5 472 76 5 472 56 5 472 93 5 472 87 + 5 475 55 5 470 79 5 475 78 - 5 472 77 5 472 57 5472 93 5 472 87 + 5 475 58 5 470 80 5 475 78 - 5 472 74 5 472 55 5 472 93 5 472 87 + 5 475 50 - 5 475 78 - 5 472 59 5 472 41 5 472 88 5 472 82 + 5 475 56 5 470 67 5 475 73 - 5 472 60 5 472 42 5 472 88 5 472 82 + 5 475 59 5 470 68 5 475 73 - 5 472 58 5 472 40 5 472 88 5 472 82 + 5 475 51 - 5 475 73 - 5 472 62 5 472 44 5 472 89 5 472 83 + 5 475 56 5 470 69 5 475 74 - 5 472 63 5 472 45 5 472 89 5 472 83 + 5 475 59 5 470 70 5 475 74 - 5 472 61 5 472 43 5 472 89 5 472 83 + 5 475 51 - 5 475 74 - 5 472 65 5 472 47 5 472 90 5 472 84 + 5 475 56 5 470 71 5 475 75 - 5 472 66 5 472 48 5 472 90 5 472 84 + 5 475 59 5 470 72 5 475 75 - 5 472 64 5 472 46 5 472 90 5 472 84 + 5 475 51 - 5 475 75 - 5 472 68 5 472 50 5 472 91 5 472 85 + 5 475 56 5 470 73 5 475 76 - 5 472 69 5 472 51 5 472 91 5 472 85 + 5 475 59 5 470 74 5 475 76 - 5 472 67 5 472 49 5 472 91 5 472 85 + 5 475 51 - 5 475 76 - Lar anja RAL 2003 Galv anizada Lar anja RAL 2003 Galv anizada Altur a 200mm (1) P or ta inter na P erﬁ l v er tical Separ ação inter na Distribuição (p. 14) Interface de ligação (p. 16) Travessa de ligação (p. 16) Argolas de içamento e Kit União para painéis (p. 16) Gestão térmica (p. 28) Fechos e punhos (p. 21) Outros acessórios (p. 20) Iluminação (p. 21)

10 painéis modulares e acessórios Altis TM prof. 600 a 800 mm Painéis ALTIS METAL IP 55 - IK 10 RAL 7035 Tampa inferior Kits painéis modulares Portas A (mm) L (mm) P (mm) 2000 400 600 - 5 470 19 5 470 05 5 470 41 - 5 471 13 5 471 75 5 471 43 5 471 54 2000 600 600 5 472 21 5 470 20 5 470 05 5 470 47 5 470 83 5 471 19 5 471 75 5 471 46 5 471 57 2000 800 600 5 472 24 5 470 21 5 470 05 5 470 53 5 470 89 5 471 25 5 471 75 5 471 49 5 471 60 2000 1200 600 5 472 18 5 470 23 5 470 05 5 470 65 - 5 471 37 5 471 75 5 471 41 5 471 52 2200 400 600 - 5 470 19 5 470 06 5 470 42 - 5 471 14 5 471 78 5 471 43 5 471 54 2200 600 600 5 472 28 5 470 20 5 470 06 5 470 48 5 470 84 5 471 20 5 471 78 5 471 46 5 471 57 2200 800 600 5 472 31 5 470 21 5 470 06 5 470 54 5 470 90 5 471 26 5 471 78 5 471 49 5 471 60 2200 1200 600 5 472 26 5 470 23 5 470 06 5 470 66 - 5 471 38 5 471 78 5 471 41 5 471 52 1200 600 800 - 5 470 26 5 470 01 5 470 43 - 5 471 15 5 471 64 5 471 47 5 471 58 1200 800 800 - 5 470 27 5 470 01 5 470 49 - 5 471 21 5 471 64 5 471 50 5 471 61 1200 1200 800 - 5 470 29 5 470 01 5 470 61 - 5 471 33 5 471 64 5 471 42 5 471 53 1400 600 800 - 5 470 26 5 470 02 5 470 44 - 5 471 16 5 471 67 5 471 47 5 471 58 1400 800 800 - 5 470 27 5 470 02 5 470 50 - 5 471 22 5 471 67 5 471 50 5 471 61 1400 1200 800 - 5 470 29 5 470 02 5 470 62 - 5 471 34 5 471 67 5 471 42 5 471 53 1600 600 800 - 5 470 26 5 470 03 5 470 45 - 5 471 17 5 471 70 5 471 47 5 471 58 1600 800 800 - 5 470 27 5 470 03 5 470 51 - 5 471 23 5 471 70 5 471 50 5 471 61 1600 1200 800 - 5 470 29 5 470 03 5 470 63 - 5 471 35 5 471 70 5 471 42 5 471 53 1800 600 800 - 5 470 26 5 470 04 5 470 46 5 470 82 5 471 18 5 471 73 5 471 47 5 471 58 1800 800 800 5 472 16 5 470 27 5 470 04 5 470 52 5 470 88 5 471 24 5 471 73 5 471 50 5 471 61 1800 1200 800 - 5 470 29 5 470 04 5 470 64 - 5 471 36 5 471 73 5 471 42 5 471 53 2000 400 800 - 5 470 25 5 470 05 5 470 41 - 5 471 13 5 471 76 5 471 44 5 471 55 2000 600 800 5 472 22 5 470 26 5 470 05 5 470 47 5 470 83 5471 19 5 471 76 5 471 47 5 471 58 2000 800 800 5 472 25 5 470 27 5 470 05 5 470 53 5 470 89 5 471 25 5 471 76 5 471 50 5 471 61 2000 1200 800 5 472 19 5 470 29 5 470 05 5 470 65 - 5 471 37 5 471 76 5 471 42 5 471 53 2200 400 800 - 5 470 25 5 470 06 5 470 42 - 5 471 14 5 471 79 5 471 44 5 471 55 2200 600 800 5 472 29 547026 5 470 06 5 470 48 5 470 84 547120 547179 5 471 47 5 471 58 2200 800 800 5 472 32 5 470 27 5 470 06 5 470 54 5 470 90 5 471 26 5 471 79 5 471 50 5 471 61 2200 1200 800 5 472 27 5 470 29 5 470 06 5 470 66 - 5 471 38 5 471 79 5 471 42 5 471 53 (1) Para base soleira com altura de 200mm, adicionar as referências indicadas na tabela P ainéis modular es Ce g a Colunas Estrutur a F ec hamentos T raseir os F ec hamentos La ter ais Conjunto teto e base T ranspar ente IP 55 IP 43 com passa ca bos L A P

11 ACESSÓRIOS ALTIS Placa de montagem Entre placas Base PRODUTOS ASSOCIADOS 5 472 71 - 5 472 92 5 472 86 + 5 475 53 5 470 75 5 475 77 480 42 5 472 72 5 472 53 5 472 92 5 472 86 + 5 475 56 5 470 76 5 475 77 480 42 5 472 73 5 472 54 5 472 92 5 472 86 + 5 475 59 5 470 77 5 475 77 480 42 5 472 70 5 472 52 5 472 92 5 472 86 + 5 475 51 - 5 475 77 480 42 5 472 75 - 5 472 93 5 472 87 + 5 475 53 5 470 78 5 475 78 - 5 472 76 5 472 56 5 472 93 5 472 87 + 5 475 56 5 470 79 5 475 78 - 5 472 77 5 472 57 5 472 93 5 472 87 + 5 475 59 5 470 80 5 475 78 - 5 472 74 5 472 55 5 472 93 5 472 87 + 5 475 51 - 5 475 78 - 5 472 59 5 472 41 5 472 88 5 472 82 + 5 475 57 5 470 67 5 475 73 - 5 472 60 5 472 42 5 472 88 5 472 82 + 5 475 60 5 470 68 5 475 73 - 5 472 58 5 472 40 5472 88 5 472 82 + 5 475 52 - 5 475 73 - 5 472 62 5 472 44 5 472 89 5 472 83 + 5 475 57 5 470 69 5 475 74 - 5 472 63 5 472 45 5 472 89 5 472 83 + 5 475 60 5 470 70 5 475 74 - 5 472 61 5 472 43 5 472 89 5 472 83 + 5 475 52 - 5 475 74 - 5 472 65 5 472 47 5 472 90 5 472 84 + 5 475 57 5 470 71 5 475 75 - 5 472 66 5 472 48 5 472 90 5 472 84 + 5 475 60 5 470 72 5 475 75 - 5 472 64 5 472 46 5 472 90 5 472 84 + 5 475 52 - 5 475 75 - 5 472 68 5 472 50 5 472 91 5 472 85 + 5 475 57 5 470 73 5 475 76 - 5 472 69 5 472 51 5 472 91 5 472 85 + 5 475 60 5 470 74 5 475 76 - 5 472 67 5 472 49 5 472 91 5 472 85 + 5 475 52 - 5 475 76 - 5 472 71 - 5 472 92 5 472 86 + 5 475 54 5 470 75 5 475 77 480 43 5 472 72 5 472 53 5 472 92 5 472 86 + 5 475 57 5 470 76 5 475 77 480 43 5 472 73 5 472 54 5 472 92 5 472 86 + 5 475 60 5 470 77 5 475 77 480 43 5 472 70 5 472 52 5 472 92 5 472 86 + 5 475 52 - 5 475 77 480 43 5 472 75 - 5 472 93 5 472 87 + 5 475 54 5 470 78 5 475 78 - 5 472 76 5 472 56 5 472 93 5 472 87 + 5 475 57 5 470 79 5 475 78 - 5 472 77 5 472 57 5 472 93 5 472 87 + 5 475 60 5 470 80 5 475 78 - 5 472 74 5 472 55 5 472 93 5 472 87 + 5 475 52 - 5 475 78 - Lar anja RAL 2003 Galv anizada Lar anja RAL 2003 Galv anizada Altur a 200mm (1) P or ta inter na P erﬁ l v er tical Separ ação inter na Distribuição (p. 14) Interface de ligação (p. 16) Travessa de ligação (p. 16) Argolas de içamento e Kit União para painéis (p. 16) Gestão térmica (p. 28) Fechos e punhos (p. 21) Outros acessórios (p. 20) Iluminação (p. 21)

12 painéis e kits painéis modulares Altis TM IP 55 conforme a norma NBR IEC 60529. IK 10 conforme a norma IEC 62262. Conforme a norma de invólucros NBR IEC 62208Revestimento em poliéster texturizado. Colunas em chapa nº 18, estruturas soldadas, teto e base nº 16Excelente resistência a corrosão. Porta reversível em chapa nº 16. Fechamentos das portas com fecho tipo barra dupla em 4 pontos Tampa inferior (tampas cegas ou passa cabos solicitar separadamente)Tampa traseira removível em chapa nº 16Argolas de içamento solicitar separadamente Características técnicas (p. 22) 5 470 00 5 472 18 com tampas laterais ref. 5 471 75 5 470 21 Emb. Ref. Painéis modulares RAL 7035 Profundidade 400 mm Dim. Número de portas Alt. (mm) Larg. (mm) 1 5 472 00 1200 600 1 1 5 472 01 1200 800 1 1 5 472 02 1400 600 1 1 5 472 04 1400 800 1 1 5 472 06 1600 600 1 1 5 472 08 1600 800 1 1 5 472 12 1800 600 1 1 5 472 14 1800 800 1 1 5 472 10 1800 1200 2 1 5 472 20 2000 600 1 1 5 472 23 2000 800 1 1 5 472 17 2000 1200 2 1 5 472 30 2200 800 1 Profundidade 600 mm 1 5 472 03 1400 600 1 1 5 472 05 1400 800 1 1 5 472 07 1600 600 1 1 5 472 09 1600 800 1 1 5 472 13 1800 600 1 1 5 472 15 1800 800 1 1 5 472 11 1800 1200 2 1 5 472 21 2000 600 1 1 5 472 24 2000 800 1 1 5 472 18 2000 1200 2 1 5 472 28 2200 600 1 1 5 472 31 2200 800 1 1 5 472 26 2200 1200 2 Profundidade 800 mm 1 5 472 16 1800 800 1 1 5 472 22 2000 600 1 1 5 472 25 2000 800 1 1 5 472 19 2000 1200 2 1 5 472 29 2200 600 1 1 5 472 32 2200 800 1 1 5 472 27 2200 1200 2 Emb. Ref. Conjunto teto e base RAL 7035 Dim. Larg. (mm) Prof. (mm) 1 5 470 08 600 400 1 5 470 09 800 400 1 5 470 11 1200 400 1 5 470 19 400 600 1 5 470 20 600 600 1 5 470 21 800 600 1 5 470 23 1200 600 1 5 470 25 400 800 1 5 470 26 600 800 1 5 470 27 800 800 1 5 470 29 1200 800 Conjunto tampa traseira RAL 7035 Dim. Alt. (mm) Larg. (mm) 1 5 471 13 2000 400 1 5 471 14 2200 400 1 5 471 15 1200 600 1 5 471 16 1400 600 1 5 471 17 1600 600 1 5 471 18 1800 600 1 5 471 19 2000 600 1 5 471 20 2200 600 1 5 471 21 1200 800 1 5 471 22 1400 800 1 5 471 23 1600 800 1 5 471 24 1800 800 1 5 471 25 2000 800 1 5 471 26 2200 800 1 5 471 33 1200 1200 1 5 471 34 1400 1200 1 5 471 35 1600 1200 1 5 471 36 1800 1200 1 5 471 37 2000 1200 1 5 471 38 2200 1200 5 471 19

13 kits painéis modulares e rack PC Altis TM Punho para fecho ref. 347 72 (p. 21) 5 470 05 474 01 Emb. Ref. Conjunto porta cega RAL 7035 Dim. Alt. (mm) Larg. (mm) 1 5 470 41 2000 400 1 5 470 42 2200 400 1 5 470 43 1200 600 1 5 470 44 1400 600 1 5 470 45 1600 600 1 5 470 46 1800 600 1 5 470 47 2000 600 1 5 470 48 2200 600 1 5 470 49 1200 800 1 5 470 50 1400 800 1 5 470 51 1600 800 1 5 470 52 1800 800 1 5 470 53 2000 800 1 5 470 54 2200 800 1 5 470 61 1200 1200 1 5 470 62 1400 1200 1 5 470 63 1600 1200 1 5 470 64 1800 1200 1 5 470 65 2000 1200 1 5 470 66 2200 1200 Conjunto Porta Transparente (vidro) RAL 7035 Dim. Dimensões Visor Alt. (mm) Larg. (mm) Alt. (mm) Larg. (mm) 1 5 470 82 1800 600 1575 375 1 5 470 83 2000 600 1775 375 1 5 470 84 2200 600 1975 375 1 5 470 88 1800 800 1575 575 1 5 470 89 2000 800 1775 575 1 5 470 90 2200 800 1975 575 Emb. Ref. Conjunto colunas de estrutura RAL 7035 Dim. Alt. (mm) 1 5 470 01 1200 1 5 470 02 1400 1 5 470 03 1600 1 5 470 04 1800 1 5 470 05 2000 1 5 470 06 2200 Rack PC IP 55 conforme a norma NBR IEC 60529. IK 10Revestimento em poliéster texturizado RAL 7035 Permite receber um computador com tela, tecladoe CPUTampa inferior (tampas cegas ou passa cabos solicitar separadamente) (p. 17) Alt. (mm) Larg. (mm) Prof. (mm) 1 474 01 1800 600 600 1 474 03 2000 600 600 Características técnicas (p. 22 e 24) 5 470 47 kits pain

14 painéis de distribuição Altis TM (1) solicitar as celas de cabos de 400mm de largura em kits painéis p (12 e 13) de acordo com a profundidade dos painéis de distribuição escolhidos Emb. Ref. Suportes isolantes para barramentos (cont.) 1 barra por polo Altis ≤ 800 AMontado em painéis Altis com ou sem perﬁ l de ﬁ xação para espelhos frontais, ver tabela de escolha 1 373 90 Suporte para barras cobre planas 18 x 4, 25 x 5, 32 x 5, 50 x 5,63 x 5 mm, na posição inclinadapara realizar um barramento vertical na lateralou no fundo do painel 1 barra por polo Altis ≤ 1000 A Montado em painéis Altis com ou sem perﬁ l de ﬁ xação para espelhos frontais, ver tabela de escolha 1 373 91 Suporte para barras de cobre planas50 x 5, 63 x 5, 75 x 5, 80 x 5 mme barras em C seção 155, 265 e440 mm², na posição deslocadaPara realizar um barramento vertical lateral 1 ou 2 barras por polo Altis ≤ 1600 A 1 373 92 Suporte para barras de cobre planas50 x 5, 63 x 5, 75 x 5, 80 x 5,100 x 5 mm na posição alinhadapara realizar um barramentoprincipal horizontal, vertical lateralou no fundo do painel 1 ou 4 barras por polo Altis ≤ 4000 A 1 373 93 Suporte para 4 barras planas de50 x 5 a 125 x 5 mm ou 3 barras de50 x 10 a 120 x 10 mm na posição alinhada Suportes de ﬁ xação para isolador de barramento 1 473 15 Traversa para painéis Altis larg./prof. 600 1 473 16 Traversa para painéis Altis larg./prof. 800 Emb. Ref. Painéis modulares Altis para distribuição Alt. (mm) Larg. (mm) Prof. (mm) Cela de cabos externa acossiada (larg. 400 mm) 1 5 472 24 2000 800 600 (1) 1 5 472 25 2000 800 800 (1) Jogo de 2 tampas laterais RAL 7035 Fornecido com parafusos imperdíveis Para painéis modulares dim. Alt. (mm) Prof. (mm) 2 5 471 13 2000 400 2 5 471 19 2000 600 2 5 471 25 2000 800 Sistema de distribuição Perﬁ s de estrutura para painéis modulares AltisPermitem a ﬁ xação dos acessórios de distribuiçãoXL 3 4000 (placas, trilhos, espelhos, …) 1 5 475 67 Jogo de 2 montantes 1 5 475 69 Jogo de 2 montantes reduzidos para painéis profundidade 400 mm. Montagem dos DPX versão ﬁ xa com ﬁ xação dos barramentos frontais unicamente Quadro para ﬁ xação dos espelhos frontaisPara espelhos de 24 módulos 1 5 475 68 Fixo para painéis largura 800 mm Altura útil 1900 mm. RAL 7035 Suportes isolantes para barramentos 1 barra por polo ≤ 280 A 10 373 98 Suporte unipolar para barras de cobre planas12 x 2 ou 14 x 4 mm 10 374 37 Suporte unipolar para barras de cobre planas15 x 4, 18 x 4 ou 25 x 4 mm 5 373 96 Jogo de 2 suportes tetrapolarespara barras de cobre planas12 x 2 ou 12 x 4 mm 1 374 32 Jogo de 2 suportes tetrapolarespara barras de cobre planas15 x 4 ou 18 x 4 mm 1 374 36 Jogo de 2 suportes tetrapolarespara barras de cobre planas 25 x 4 mm 1 barra por polo ≤ 400 A 1 373 10 Suporte para barras cobre planas 18 x 4,25 x 4, 25 x 5 e 32 x 5 mm, na posiçãoinclinada para realizar um barramentovertical no fundo do painelMontado diretamente na placa de montagem Acessórios comunsXL 3 4000 / Altis ver catálogo geral 2011/12 p. 173 à 179 Painel modular ref. 5 472 21 x 2 + cela de cabos (solicitada em kits) Painel modular ref. 5 472 21 sem espelhos frontais XL 3 , quadro de ﬁ xação dos espelhos ref. 5 475 68 e montantes ref. 5 475 67 Características técnicas (p. 22) IP 55 conforme a norma NBR IEC 60529. IK 10 conforme a norma IEC 62262. Conforme a norma de invólucros NBR IEC 62208 Revestimento em poliéster texturizado. Colunas em chapa nº 18, estruturas soldadas, teto e base nº 16Excelente resistência à corrosão. Porta reversível em chapa nº 16. Fechamentos das portas com fecho tipo barra dupla em 4 pontos Tampa inferior (tampas cegas ou passa cabos solicitar separadamente)Tampa traseira removível em chapa nº 16Argolas de içamento solicitar separadamente

15 tabela de escolha para suportes de barramentos para painéis de distribuição Altis tabela de escolha para suportes de barramentos distribuição padrão ALTIS COM ACESSÓRIOS PARA SISTEMA DE DISTRIBUIÇÃO In máx. (A) Barras de cobre planas 800 1000 1600 2500 Suportes Montagem para 1 painel 373 90 373 91 373 92 373 93 Horizontal superior P : 600 ● + 473 16 + 5 475 97 P : 800 ● + 473 16 ● + 473 16 + 5 475 98 Transfer. horizontal ou horizontal inferior P : 600 ● + (2x) 5 475 97 + 473 16 + 5 475 98 (1) P : 800 ● +(2x) 5 475 98 + 473 16 (1) ● +(3x) 5 475 98 + 473 16 (1) Vertical lateral da cela de cabos P : 400 ● + 5 475 94 ● + 5 475 94 ● + 5 475 94 ● Vertical lateral do painel P : 800 ● + 5 475 94 ● + 5 475 94 ● + 5 475 94 Vertical fundo do painel P : 400 ● + 5 475 94 ● + 5 475 94 ● Horizontal fundo do painel P : 400 ● + 5 475 98 ● + 5 475 98 ● + 5 475 98 (1) Montagem com perﬁ l de estrutura ref. 5 475 67 unicamente ALTIS SEM ACESSÓRIOS PARA SISTEMA DE DISTRIBUIÇÃO In máx. (A) Barras de cobre planas 800 1 000 1 600 4 000 Suportes Montagem 373 90 373 91 373 92 373 93 Principal horizontal superior ou inferior P : 600 ● + 473 15 ● P : 800 ● + 473 16 ● Vertical lateral P : 600 ● + 473 15 ● + 473 15 ● + 473 15 ● P : 800 ● + 473 16 ● + 473 16 ● + 473 16 ● Vertical fundo do painel L : 600 ● + 473 15 ● + 473 15 L : 800 ● + 473 16 ● + 473 16 P (mm) P (mm) P (mm) P (mm) P (mm) P (mm) L (mm) L (mm) L (mm)

16 acessórios para painéis modulares Altis TM 476 96 476 98 476 81 Acoplamentos externos 476 83 Acoplamentos internos Emb. Réf. Conjunto de 2 tampas laterais RAL 7035 Fornecido com parafusos imperdíveis Para painéis modulares dim. Alt. (mm) Prof. (mm) 1 5 471 62 1200 400 1 5 471 65 1400 400 1 5 471 68 1600 400 1 5 471 71 1800 400 1 5 471 74 2000 400 1 5 471 77 2200 400 1 5 471 63 1200 600 1 5 471 66 1400 600 1 5 471 69 1600 600 1 5 471 72 1800 600 1 5 471 75 2000 600 1 5 471 78 2200 600 1 5 471 64 1200 800 1 5 471 67 1400 800 1 5 471 70 1600 800 1 5 471 73 1800 800 1 5 471 76 2000 800 1 5 471 79 2200 800 Kits acoplamento Mantêm IP dos painéis mesmo acoplados Montagem externa para cargas de 500 kg/m³ 1 476 81 Pino cônico, garantindo o alinhamento dos painéisConjunto composto:- 12 elementos de ligação- 6 pinos de retenção- borracha de estanquidade Montagem interna para cargas de 500 kg/m³ 1 476 82 Conjunto composto:- 6 placas de união planas- borracha de estanquidade Montagem interna para cargas de 1 000 kg/m³ 1 476 83 Conjunto composto:- 4 placas de união em L- 2 placas de união planas- borracha de estanquidade Argolas de içamento M14 1 476 96 Conjunto de 4 argolasPara uma carga de 1000 kg/m³ União de içamentomento 1 476 98 Conjunto de 2 uniões de içamentoPara painéis montados: 1000 kg/m³Equilibrar a carga entre 2 painéis ao levantá-los 472 75 Características técnicas (p. 24) base soleira e acessórios para painéis Altis TM 477 05 Travessa de ligação ref. 476 92 … … com eletrocalha aramada CABLOFIL Exemplo de montagem com painel modular Altis + interface de ligação + base soleira e eletrocalha aramada CABLOFIL Emb. Ref. Base soleira RAL 7012Abertura nas 4 facesComposto de 4 cantos e 4 fechamentos removíveis Para painéis Altis dim. Alt. 100 largura (mm) profundidade (mm) 1 5 475 55 600 400 1 5 475 58 800 400 1 5 475 50 1200 400 1 5 475 53 400 600 1 5 475 56 600 600 1 5 475 59 800 600 1 5 475 51 1200 600 1 5 475 54 400 800 1 5 475 57 600 800 1 5 475 60 800 800 1 5 475 52 1200 800 Travessas de ligação Fornece uma conexão entre as bases soleiras dos painéis permitindo a ﬁ xação de eletrocalhas aramadas Para painéis Altis profundidade (mm) 1 476 91 400 1 476 93 600 1 476 94 800 Interfaces de ligação Proteção e ﬁ xação entre o acoplamento das bases soleiras e a eletrocalhaFornecidos com escovas para proteção contra póTampa removível com precortes proporcionando melhor acabamento e facilidade de instalação Altura 200 mm Para painéis Altis profundidade (mm) 1 477 04 400 1 477 06 600 Características técnicas (p. 24 e 25)

17 tampas inferiores para painéis Altis TM porta interna para painéis Altis TM Tampa inferior para painéis Altis:- passa-cabos com espuma de vedação IP43- cegas IP55Fornecidos com sistema de ﬁ xação 481 52 5 470 77 Exemplo de tampa inferior IP43 instalada em um painel Altis Prensa cabos plásticos ver catálogo geral 2011/12 p. 286 Características técnicas (p. 24 e 25) Características técnicas (p. 25) Emb. Ref. Porta interna Revestimento poliéster RAL 7035 Para painéis modulares dim. altura (mm) largura (mm) 1 5 470 67 1200 600 1 5 470 68 1200 800 1 5 470 69 1400 600 1 5 470 70 1400 800 1 5 470 71 1600 600 1 5 470 72 1600 800 1 5 470 73 1800 600 1 5 470 74 1800 800 1 5 470 75 2000 400 1 5 470 76 2000 600 1 5 470 77 2000 800 1 5 470 78 2200 400 1 5 470 79 2200 600 1 5 470 80 2200 800 Emb. Ref. Tampa inferior IP 55 Compostas de placas cegas com borracha de estanquidade Para painéis modulares dim. largura (mm) profundidade (mm) 1 5 471 43 400 600 1 5 471 44 400 800 1 5 471 45 600 400 1 5 471 46 600 600 1 5 471 47 600 800 1 5 471 48 800 400 1 5 471 49 800 600 1 5 471 50 800 800 1 5 471 40 1200 400 1 5 471 41 1200 600 1 5 471 42 1200 800 Tampa inferior IP 43 Compostas de placas com espuma 25 x 30 mm para entradas de cabos Para painéis modulares dim. largura (mm) profundidade (mm) 1 5 471 54 400 600 1 5 471 55 400 800 1 5 471 56 600 400 1 5 471 57 600 600 1 5 471 58 600 800 1 5 471 59 800 400 1 5 471 60 800 600 1 5 471 61 800 800 1 5 471 51 1200 400 1 5 471 52 1200 600 1 5 471 53 1200 800

18 placas de montagem para painéis Altis TM 5 472 73 5 472 54 Premarcações e perfurações para içamento 5 475 20 Características técnicas (p. 26) Emb. Ref. Placa de montagem Premarcações em passo de 50 mmPerfuração para içamentoCarga admissível: 200 kg/m 2 Para painéis modulares AltisChapa nº 13 Altura 1200 mm Laranja RAL 2004 Galvani- zada Para painéis Larg. (mm) 1 5 472 59 5 472 41 600 1 5 472 60 5 472 42 800 1 5 472 58 5 472 40 1200 Altura 1400 mm 1 5 472 62 5 472 44 600 1 5 472 63 5 472 45 800 1 5 472 61 5 472 43 1200 Altura 1600 mm 1 5 472 62 5 472 47 600 1 5 472 63 5 472 48 800 1 5 472 61 5 472 46 1200 Altura 1800 mm 1 5 472 68 5 472 50 600 1 5 472 69 5 472 51 800 1 5 472 67 5 472 49 1200 Altura 2000 mm 1 5 472 71 400 1 5 472 72 5 472 53 600 1 5 472 73 5 472 54 800 1 5 472 70 5 472 52 1200 Altura 2200 mm 1 5 472 75 400 1 5 472 76 5 472 56 600 1 5 472 77 5 472 57 800 1 5 472 74 5 472 55 1200 Emb. Ref. Seção de placa de montagem Perfuração para içamentoCarga admissível: 200 kg/m 2 Para painéis modulares AltisChapa nº 13 Largura 600 mm Laranja RAL 2004 Galvani- zada Altura. (mm) 1 5 475 37 5 475 13 30 1 5 475 28 5 475 04 100 1 5 475 31 5 475 07 200 1 5 475 34 5 475 10 300 1 5 475 40 5 475 16 400 1 5 475 43 5 475 19 600 1 5 475 46 5 475 22 800 1 5 475 25 5 475 01 1000 Largura 800 mm 1 5 475 38 5 475 14 30 1 5 475 29 5 475 05 100 1 5 475 32 5 475 08 200 1 5 475 35 5 475 11 300 1 5 475 41 5 475 17 400 1 5 475 44 5 475 20 600 1 5 475 47 5 475 23 800 1 5 475 26 5 475 02 1000 Largura 1200 mm 1 5 475 36 5 475 12 30 1 5 475 27 5 475 03 100 1 5 475 30 5 475 06 200 1 5 475 33 5 475 09 300 1 5 475 39 5 475 15 400 1 5 475 42 5 475 18 600 1 5 475 45 5 475 21 800 1 5 475 24 5 475 00 1000 Entre Placas de montagem Permite a ligação contínua entre 2 placas de montagens na união de painéisChapa nº 13 Laranja RAL 2004 Galvani- zada Para painéisAltura. (mm) 1 5 472 88 5 472 82 1200 1 5 472 89 5 472 83 1400 1 5 472 90 5 472 84 1600 1 5 472 91 5 472 85 1800 1 5 472 92 5 472 86 2000 1 5 472 93 5 472 87 2200

19 Emb. Ref. Tampas internas de separação e isolamento Posicionamento vertical entre 2 painéis acopladosFornecido com parafusos e borracha de vedaçãoAço galvanizado Altura 1800 mm Para painéis Prof. (mm) 1 480 35 400 Altura 2000 mm 1 480 40 400 1 480 42 600 1 480 43 800 Suporte para banco de capacitores Placa de montagem para banco de capacitores Capacidade para 9 capacitores 1 5 471 94 Laranja RAL 2004 1 5 471 93 Galvanizado Conjunto de 2 suportes para transformadores Fixa-se diretamente na parte inferior do painelFixação dos equipamentos reguláveisFornecido com dispositivo de ﬁ xação para parafusos M6, M8 e M10 Para painéis Larg. (mm) Carga máx. (kg) 1 474 75 600 300 1 474 76 800 300 Perﬁ l 45° para trilho DIN Fixa-se diretamente na estrutura do painelFixação de trilhos DIN ha 45° de inclinaçãoFornecido com dispositivo de ﬁ xação Para painéis Larg. (mm) 1 5 475 81 600 1 5 475 82 800 1 5 475 80 1200 Perﬁ l para amarração de cabos Para amarração de cabos com uso de abraçadeirasFixação diretamente nas colunas de estrutura dos painéis Fornecido com dispositivo de ﬁ xaçãoAço galvanizado Para painéis Larg. (mm) 1 5 475 84 600 1 5 475 85 800 1 5 475 83 1200 equipamentos para painéis Altis TM Emb. Ref. Perﬁ s VerticaisPara ﬁ xação de seção de placasConjunto de 2 montantes galvanizados Para painéis Alt. (mm) 1 5 475 73 1200 1 5 475 74 1400 1 5 475 75 1600 1 5 475 76 1800 1 5 475 77 2000 1 5 475 78 2200 Suporte ﬁ xação dos perﬁ s verticais 1 480 20 Conjunto com 4 suportes para ﬁ xação dos perﬁ s verticais Suporte reforço 1 480 21 Conjunto com 2 suportesPermite adicionar um ponto de ﬁ xação intermediária central em placas de montagem, adquirir separadamente as travessas perfuradas horizontais Travessas perfuradas Conjunto com 2Permite a realização de chassis parciais em painéis modularesPreposicionamento por pressão antes da ﬁ xação deﬁ nitiva com parafuso. Aço galvanizado Horizontais Para painéis Larg. ou Prof. (mm) 1 5 475 70 400 1 5 475 71 600 1 5 475 72 800 Multifuncionais Perfurações para porca-clips com passo de 25 mm Para painéis Larg., Alt. ou Prof. (mm) 1 5 475 96 400 1 5 475 97 600 1 5 475 98 800 1 5 475 90 1200 1 5 475 91 1400 1 5 475 92 1600 1 5 475 93 1800 1 5 475 94 2000 1 5 475 95 2200 5 475 71Travessa horizontal Travessas multifuncionais ref. 5 475 96 e 2 x 5 475 97 Exemplo de um painel com tampa de separação ref. 480 43 474 76 480 20 Exemplo do suporte ﬁ xação dos perﬁ s verticais ref. 480 20 instalado Características técnicas (p. 27) 480 43

20 equipamentos para painéis Altis TM (cont.) Emb. Ref. Mesa para porta RAL 70123 posições horizontais ou inclinadas Para portas Larg. (mm) 1 477 07 600 1 477 08 800 Limitador de porta 1 473 02 Com abertura da porta limitada a (90° ou 115°)Fixação diretamente na estrutura do painel Ferragens Para estrutura dos painéis e travessas multifuncionais Porca-clips fornecida sem parafusoCom pino para equipotencialidade a massa 50 5 472 78 Para parafusos M6 50 5 472 79 Para parafusos M8 477 08 473 02 363 95 347 95 477 18 + 477 16 476 47 Emb. Ref. Condutores de proteção Cordoalhas Seção (mm²) Comprimento (mm) Ø dos furos (mm) 20 347 95 6 200 8,5 20 347 96 16 200 8,5 10 347 97 25 200 8,5 Fio terra (verde/amarelo) 20 363 95 6 200 6,5 Suporte para trilho DIN Fixa-se na parte posterior da porta 1 477 18 Conjunto de 2 suportes para trilho DIN na porta Porta documentos metálico RAL 7012Fixa-se na parte posterior da portaRecebe documentos em formato A3 Para portas Larg. (mm) Dim. internas Alt. (mm) Larg. (mm) Prof. (mm) 1 476 46 600 275 450 100 1 476 47 800 275 650 100 Porta documentos plástico RAL 7035 Alt. (mm) Larg. (mm) Alt. (mm) Larg. (mm) Prof. (mm) 20 365 81 165 260 130 230 18 Retoque da pintura 1 365 97 Cinza RAL 7035 1 365 98 Bege RAL 7032 1 909502 Cinza munsell n° 6.5 1 909503 Laranja RAL 2004 Características técnicas (p. 27) 477 13

21 iluminação para painéis Altis TM 476 28 482 34 Emb. Ref. Iluminação Com reator eletrônico que garante um alto nível de compatibilidade eletromagnética230 V± - 50 / 60 Hz Autoextinguível 850° 30 s.Contato de porta ref. 476 28 a adquirir separadamente Iluminação standard Lâmpada ﬂ uorescente 11 W, 900 lumens, soquete 2G7 IP 20 - IK 06Material UL 94 VO RAL 7012• Fixação com parafuso, diretamente nas estruturas dos painéis modulares, adquirir separadamente um conjunto de suportes de ﬁ xação ref. 482 37 • Fixação magnética em todos os painéis metálicos 1 482 34 Fixação magnética, pré-equipada com cabo de alimentação de 3 metros de comprimento Suporte de ﬁ xação de iluminação 1 482 37 Conjunto com 2Para montagen em ref. 482 34 Contato de porta 3 A - 240 V± 1 NA - 1 NFPermite, por exemplo, ao abrir a porta, desligar o ar condicionado e ligar a iluminação 1 476 28 Para painéis Altis Emb. Ref. Punhos 1 347 72 Equipado com chave tipo 2433 A 1 347 71 Equipável, permite receber cilindros de fechos 1 347 73 CNOMO, equipado com miolo tipo triângulo 6,5 mm 1 347 74 Sem combinação Fechos 1 347 75 Kit de fechoComposto de uma base e um mecanismo de miolo tipo barra dupla (universal) Cilindros com chave Para punhos 347 71/72Fornecido com 2 jogos de chavesPara chave n° 10 347 89 2433 A Cilindros metálicos Para punhos 347 71/72 10 347 79 Triângulo macho de 8 mm 10 347 59 Dupla barra Chaves para cilindros metálicos 10 365 40 Triângulo macho de 8 mm 10 365 42 Dupla barra fechos para painéis Altis TM 365 42 368 42 347 72 347 71 347 75 347 89 347 59 347 74 347 73 Características técnicas (p. 27)

22 ■ Dimensões (mm) (1) Sem tampas laterais (+ 16 mm)(2) Dimensões sem porta e tampa fechamento traseiro painéis modulares Altis TM Dim. painéis Alt. x Larg. x Prof. (mm) A B (1) C (2) D E F G H I J L M N O P Q 1200 x 600 x 400 1225 599 413 1107 508 308 460 1060 1075 475 403 255 275 536 278 478 1200 x 800 x 400 1225 799 413 1107 708 308 660 1060 1075 675 603 255 275 736 278 678 1200 x 1200 x 400 1225 1199 413 1107 1108 308 460 x 2 1060 1075 475 x 2 403 x 2 255 275 1136 278 1078 1400 x 600 x 400 1425 599 413 1307 508 308 460 1260 1275 475 403 255 275 536 278 478 1400 x 800 x 400 1425 799 413 1307 708 308 660 1260 1275 675 603 255 275 736 278 678 1400 x 1200 x 400 1425 1199 413 1307 1108 308 460 x 2 1260 1275 475 x 2 403 x 2 255 275 1136 278 1078 1600 x 600 x 400 1625 599 413 1507 508 308 460 1460 1475 475 403 255 275 536 278 478 1600 x 800 x 400 1625 799 413 1507 708 308 660 1460 1475 675 603 255 275 736 278 678 1600 x 1200 x 400 1625 1199 413 1507 1108 308 460 x 2 1460 1475 475 x 2 403 x 2 255 275 1136 278 1078 1800 x 600 x 400 1825 599 413 1707 508 308 460 1660 1675 475 403 255 275 536 278 478 1800 x 800 x 400 1825 799 413 1707 708 308 660 1660 1675 675 603 255 275 736 278 678 1800 x 1200 x 400 1825 1199 413 1707 1108 308 460 x 2 1660 1675 475 x 2 403 x 2 255 275 1136 278 1078 2000 x 600 x 400 2025 599 413 1907 508 308 460 1860 1875 475 403 255 275 536 278 478 2000 x 800 x 400 2025 799 413 1907 708 308 660 1860 1875 675 603 255 275 736 278 678 2000 x 1200 x 400 2025 1199 413 1907 1108 308 460 x 2 1860 1875 475 x 2 403 x 2 255 275 1136 278 1078 2200 x 600 x 400 2225 599 413 2107 508 308 460 2060 2075 475 403 255 275 536 278 478 2200 x 800 x 400 2225 799 413 2107 708 308 660 2060 2075 675 603 255 275 736 278 678 2200 x 1200 x 400 2225 1199 413 2107 1108 308 460 x 2 2060 2075 475 x 2 403 x 2 255 275 1136 278 1078 1200 x 600 x 600 1225 599 613 1107 508 508 460 1060 1075 475 403 455 475 536 478 478 1200 x 800 x 600 1225 799 613 1107 708 508 660 1060 1075 675 603 455 475 736 478 678 1200 x 1200 x 600 1225 1199 613 1107 1108 508 460 x 2 1060 1075 475 x 2 403 x 2 455 475 1136 478 1078 1400 x 600 x 600 1425 599 613 1307 508 508 460 1260 1275 475 403 455 475 536 478 478 1400 x 800 x 600 1425 799 613 1307 708 508 660 1260 1275 675 603 455 475 736 478 678 1400 x 1200 x 600 1425 1199 613 1307 1108 508 460 x 2 1260 1275 475 x 2 403 x 2 455 475 1136 478 1078 1600 x 600 x 600 1625 599 613 1507 508 508 460 1460 1475 475 403 455 475 536 478 478 1600 x 800 x 600 1625 799 613 1507 708 508 660 1460 1475 675 603 455 475 736 478 678 1600 x 1200 x 600 1625 1199 613 1507 1108 508 460 x 2 1460 1475 475 x 2 403 x 2 455 475 1136 478 1078 1800 x 600 x 600 1825 599 613 1707 508 508 460 1660 1675 475 403 455 475 536 478 478 1800 x 800 x 600 1825 799 613 1707 708 508 660 1660 1675 675 603 455 475 736 478 678 1800 x 1200 x 600 1825 1199 613 1707 1108 508 460 x 2 1660 1675 475 x 2 403 x 2 455 475 1136 478 1078 2000 x 400 x 600 2025 399 613 1907 308 508 260 1860 1875 275 203 455 475 336 478 278 2000 x 600 x 600 2025 599 613 1907 508 508 460 1860 1875 475 403 455 475 536 478 478 2000 x 800 x 600 2025 799 613 1907 708 508 660 1860 1875 675 603 455 475 736 478 678 2000 x 1200 x 600 2025 1199 613 1907 1108 508 460 x 2 1860 1875 475 x 2 403 x 2 455 475 1136 478 1078 2200 x 400 x 600 2225 399 613 2107 308 508 260 2060 2075 275 203 455 475 336 478 278 2200 x 600 x 600 2225 599 613 2107 508 508 460 2060 2075 475 403 455 475 536 478 478 2200 x 800 x 600 2225 799 613 2107 708 508 660 2060 2075 675 603 455 475 736 478 678 2200 x 1200 x 600 2225 1199 613 2107 1108 508 460 x 2 2060 2075 475 x 2 403 x 2 455 475 1136 478 1078 1200 x 600 x 800 1225 599 813 1107 508 708 460 1060 1075 475 403 655 675 536 678 478 1200 x 800 x 800 1225 799 813 1107 708 708 660 1060 1075 675 603 655 675 736 678 678 1200 x 1200 x 800 1225 1199 813 1107 1108 708 460 x 2 1060 1075 475 x 2 403 x 2 655 675 1136 678 1078 1400 x 600 x 800 1425 599 813 1307 508 708 460 1260 1275 475 403 655 675 536 678 478 1400 x 800 x 800 1425 799 813 1307 708 708 660 1260 1275 675 603 655 675 736 678 678 1400 x 1200 x 800 1425 1199 813 1307 1108 708 460 x 2 1260 1275 475 x 2 403 x 2 655 675 1136 678 1078 1600 x 600 x 800 1625 599 813 1507 508 708 460 1460 1475 475 403 655 675 536 678 478 1600 x 800 x 800 1625 799 813 1507 708 708 660 1460 1475 675 603 655 675 736 678 678 1600 x 1200 x 800 1625 1199 813 1507 1108 708 460 x 2 1460 1475 475 x 2 403 x 2 655 675 1136 678 1078 1800 x 600 x 800 1825 599 813 1707 508 708 460 1660 1675 475 403 655 675 536 678 478 1800 x 800 x 800 1825 799 813 1707 708 708 660 1660 1675 675 603 655 675 736 678 678 1800 x 1200 x 800 1825 1199 813 1707 1108 708 460 x 2 1660 1675 475 x 2 403 x 2 655 675 1136 678 1078 2000 x 400 x 800 2025 399 813 1907 308 708 260 1860 1875 275 203 655 675 336 678 278 2000 x 600 x 800 2025 599 813 1907 508 708 460 1860 1875 475 403 655 675 536 678 478 2000 x 800 x 800 2025 799 813 1907 708 708 660 1860 1875 675 603 655 675 736 678 678 2000 x 1200 x 800 2025 1199 813 1907 1108 708 460 x 2 1860 1875 475 x 2 403 x 2 655 675 1136 678 1078 2200 x 400 x 800 2225 399 813 2107 308 708 260 2060 2075 275 203 655 675 336 678 278 2200 x 600 x 800 2225 599 813 2107 508 708 460 2060 2075 475 403 655 675 536 678 478 2200 x 800 x 800 2225 799 813 2107 708 708 660 2060 2075 675 603 655 675 736 678 678 2200 x 1200 x 800 2225 1199 813 2107 1108 708 460 x 2 2060 2075 475 x 2 403 x 2 655 675 1136 678 1078

23 painéis de distribuição Altis TM ■ Exemplo de compartimentação Perﬁ l de ﬁ xação de espelhos frontais ref. 5 475 68, montantes funcionais ref. 5 475 67 e espelhos frontais XL 3 -4000 Montagem de um DPX 1600 A(vista interior do painel sem os espelhos frontais) Montagem de um DPX 1600 A ede 2 DPX 250 A (vista interior do painel sem os espelhos frontais) Montagem vertical lateral na cela de cabos com barras de cobre 120 x 5 mm Montagem do sistema de transferência horizontal com ref. 373 92, 5 475 97, 5 475 98 e 473 16 Montagem para sistema de distribuição de 1600 A com barramentos na horizontal (sistema de transferência) e vertical lateral, conjunto composto de:- 2 painéis modulares com largura de 800 mm ref. 5 472 24 x 2- 1 cela de cabos largura 400 mm ao centro ref. 5 471 13 + 5 470 41 + 5 470 19 + 5 470 05

24 ■ Dimensões (mm) Painéis Rack PC IP 55 - IK 10Ref. 474 01/03 197 K J L 320 H I A B 380 F G E D 565 550 138,5 Ref. Dim. A B D E F 474 01 1800 x 600 x 600 1825 599 508 1707 960 474 03 2000 x 600 x 600 2025 599 508 1907 960 Ref. Dim. G H J K L 474 01 1800 x 600 x 600 1335 860 460 410 1495 474 03 2000 x 600 x 600 1335 860 460 460 1495 acessórios para painéis modulares e rack PC Altis TM Argola e união de içamentos Ref. 476 96 Ref. 476 98 53 Ø 30 25 M14 Interface de ligaçãoMontagem em painéis ou celas de cabosPossibilidade de reversibilidade da interface de ligação A B Dim. painéis Prof. entraxe 400 278 600 478 A B B A C C 200 Dim. painéis Larg. x Prof. A B C D E F 600 x 400 599 399 478 278 449 249 800 x 400 799 399 678 278 649 249 1200 x 400 1199 399 1078 278 1049 249 600 x 600 599 599 478 478 449 449 800 x 600 799 599 678 478 649 449 400 x 600 399 599 278 478 249 449 1200 x 600 1199 599 1078 478 1049 449 400 x 800 399 799 278 678 249 649 600 x 800 599 799 478 678 449 649 800 x 800 799 799 678 678 649 649 1200 x 800 1199 799 1078 678 1049 649 ■ Composição das tampas inferiores Placas funcionais (1) + placa(s) obturadora(s) Distância entre centros Prof. Larg. 400 600 800 400 600 800 (1) Placas funcionais: - com entrada de cabos IP 43 - sem entrada de cabos IP 55 Ø 42 R40 R30 65 100 F D E 100 C A 14 B Fixação no piso da interface de ligação Base soleira B 61 A B 61 A Dim. painéis Prof. Precortes A B C 400 395 235 120 600 595 435 120

25 acessórios para painéis modulares Altis TM ■ Dimensão das tampas inferiores (mm) ■ Dimensão porta interna para painéis Altis (mm) A B C ■ Padrões indicativos para içamento 500 kg 500 kg 1200 kg 1200 kg P (kg) α (°) 500 90 600 60 750 120 1 000 90 1200 60 P (kg) α (°) 500 90 600 60 750 120 1000 90 1200 60 Dim. painéis Larg. x Prof. IP 43 (espuna para entradas de cabos) IP 55 (cegas) A B C A B C L P L P L P L P L P L P 400 x 400 224 192 224 100 - - 224 192 224 146 - - 400 x 600 224 192 224 100 224 200 224 192 224 146 224 200 400 x 800 224 192 224 100 224 200 x 2 224 192 224 146 224 200 x 2 600 x 400 424 192 424 100 - - 424 192 424 146 - - 600 x 600 424 192 424 100 424 200 424 192 424 146 424 200 600 x 800 424 192 424 100 424 200 x 2 424 192 424 146 424 200 x 2 800 x 400 624 192 624 100 - - 624 192 624 146 - - 800 x 600 624 192 624 100 624 200 624 192 624 146 624 200 800 x 800 624 192 624 100 624 200 x 2 624 192 624 146 624 200 x 2 1200 x 400 424 x 2 192 424 x 2 100 - - 424 x 2 192 424 x 2 146 - - 1200 x 600 424 x 2 192 424 x 2 100 624 200 424 x 2 192 424 x 2 146 624 200 1200 x 800 424 x 2 192 424 x 2 100 624 200 x 2 424 x 2 192 424 x 2 146 624 200 x 2 Dim. painéis Alt. x Larg. Dim. porta interna Alt. Larg. 2000 x 400 1887 296 2200 x 400 2087 296 1200 x 600 1087 496 1400 x 600 1287 496 1600 x 600 1487 496 1800 x 600 1687 496 2000 x 600 1887 496 2200 x 600 2087 496 1200 x 800 1087 696 1400 x 800 1287 696 1600 x 800 1487 696 1800 x 800 1687 696 2000 x 800 1887 696 2200 x 800 2087 696

26 placas de montagem para painéis Altis TM Seção de placas de montagem Dim. painéis Alt. X Larg. Seção de placas A B C D Área (dm 2 ) 30 X 600 30 505 - 477 2 100 X 600 100 505 - 477 5 200 X 600 200 505 - 477 10 300 X 600 300 505 100 477 15 400 X 600 400 505 200 477 20 600 X 600 600 505 400 477 30 800 X 600 800 505 600 477 40 1000 X 600 1000 505 800 477 51 30 X 800 30 705 - 677 2 100 X 800 100 705 - 677 7 200 X 800 200 705 - 677 14 300 X 800 300 705 100 677 21 400 X 800 400 705 200 677 28 600 X 800 600 705 400 677 42 800 X 800 800 705 600 677 56 1000 X 800 1000 705 800 677 71 30 X 1200 30 1105 - 1077 3 100 X 1200 100 1105 - 1077 11 200 X 1200 200 1105 - 1077 22 300 X 1200 300 1105 100 1077 33 400 X 1200 400 1105 200 1077 44 600 X 1200 600 1105 400 1077 66 800 X 1200 800 1105 600 1077 88 1000 X 1200 1000 1105 800 1077 111 ■ Dimensões (mm) Placas de montagem B 100 98 E E E G D F C 25 A 5 50 Dim. painéis Alt. X Larg. Placas de Montagem A B C D E F G Área (dm 2 ) 2000 x 400 1896 300 1820 910 275 160 80 57 2200 x 400 2096 300 2020 1010 275 160 80 63 1200 x 600 1096 500 1020 510 475 360 180 55 1400 x 600 1296 500 1220 610 475 360 180 65 1600 x 600 1496 500 1420 710 475 360 180 75 1800 x 600 1696 500 1620 810 475 360 180 85 2000 x 600 1896 500 1820 910 475 360 180 95 2200 x 600 2096 500 2020 1010 475 360 180 105 1200 x 800 1096 700 1020 510 675 560 280 77 1400 x 800 1296 700 1220 610 675 560 280 91 1600 x 800 1496 700 1420 710 675 560 280 105 1800 x 800 1696 700 1620 810 675 560 280 119 2000 x 800 1896 700 1820 910 675 560 280 133 2200 x 800 2096 700 2020 1010 675 560 280 147 1200 x 1200 1096 1100 1020 510 1075 960 480 121 1400 x 1200 1296 1100 1220 610 1075 960 480 143 1600 x 1200 1496 1100 1420 710 1075 960 480 165 1800 x 1200 1696 1100 1620 810 1075 960 480 187 2000 x 1200 1896 1100 1820 910 1075 960 480 209 2200 x 1200 2096 1100 2020 1010 1075 960 480 231 Entre placas de montagemRef. 5274 82/83/84/85/86/87/88/89/90/91/92/93 Dim. painéis Alt. Entre placas A Área (dm 2 ) 1200 1074 10 1400 1274 12 1600 1474 14 1800 1674 16 2000 1874 18 2200 2074 20 Manter a continuidade entre 2 placas de montagem A 97 23,5 ■ Suporte intermediário para placa de montagem Suporte reforçoref. 480 21 Travessas perfuradas horizontais (p. 22) a solicitar separadamente D 30.5 C B A

27 placas, equipamentos e acessórios para painéis Altis TM ■ Dimensões (mm) Painéis A B 1800 x 400 1702 303 2000 x 400 1902 303 2000 x 600 1902 503 2000 x 800 1902 703 Tampas de separação e isolamento Perﬁ s montantes verticaisRef. 5 475 73/74/75/76/77/78 Traversas perfuradasHorizontais Perﬁ l para trilho DIN 45° Multifuncionaispara altura 1200 m Suportes para capacitoresRef. 5 471 93/94 Multifuncionaispara altura ≥ 1200 m 25 21 25 25,5 25 8,5 41,9 Ø 4,5 Ø 8,5 12,5 25 14,8 25 44 25 13 Ø 4,5 Ø 5,5 Ø 4,5 Ref. A 474 75 427 474 76 627 70 A Suportes para transformadoresRef. 474 75/76 55 mm (tampa traseira) 79 mm (porta) Ø 4,5 Ø 8,5 64,9 31,45 25 25 B A Larg. porta A 600 441 800 641 Mesa para portaRef. 477 07/08 A 28,5 400 Perﬁ l para amarração de cabos Dim. painéis Larg. L1 5 475 84 600 505 5 475 85 800 705 5 475 83 1200 1105 31,45 87,9 75 25 25 Ø 4,5 Ø 8,5 Ref. A B C 5 471 93 225 205 225 5 471 94 225 205 225 Ref. Dim. painéis Larg. L1 L2 5 475 81 600 505 400 5 475 82 800 705 600 5 475 83 1200 1105 1000 300 12,5 345 20 91 40 IluminaçãoRef. 482 34 Fixação dos perﬁ s verticais B C A L2 L1 L1 25

28 Emb. REf. Ventiladores com respiro metálico IP 32 - IK 10Instalação do lado externo do quadro ou painelPossibilidade de instalar um segundo respiro saída para aumentar a vasão e otimizar a varredura do ar dentro do invólucro230 V - 50/60 Hz 30/160 m³/h:30 m³ instalado com ﬁ ltro160 m³ em sopragem livreEntregue com um par de respiros metálicos, um par de telas anti-insetos e uma tela interna protetora de dedos 1 348 17 Cinza RAL 7035 1 365 71 Bege RAL 7032 Ventiladores com respiro plástico IP 54 - IK 08230 V - 50/60 HzCinza RAL 7035Equipados de telas protetoras de dedosDimensões externas reduzidas (ultrapassagem de 7 a 10 mm)Possibilidade de montagem com espaçador ref. 0 348 88/89/90 para aumentar o volume de cabos dentro dos invólucrosInstalação do ventilador pelo lado externo do quadro ou painelFixação por parafuso de passo rápido numa parede de 1 a 4 mm de espessuraPossibilidade de instalar um segundo respiro saída para aumentar a vasão e otimizar a varredura do ar dentro do invólucro 40/160 m³/h 1 348 50 40 m³ instalado com ﬁ ltro45 m³ com respiro suplementar ref. 0 348 34160 m³ em sopragem livre20 m³ com kit de proteção inoxEntregue com um par de respiros 150 x 150 mm equipadosFiltro eletrostático lavável, tipo G3 de acordo com a norma EN 779 gestão térmica de quadros e painéis ventiladores 348 17 348 52 348 54 Emb. Ref. Ventiladores com respiro plástico (cont.) 120/160 m³/h 1 348 51 120 m³ instalado com ﬁ ltro130 m³ com respiro suplementar ref. 0 348 35160 m³ em sopragem livre100 m³ com kit de proteção inoxEntregue com um par de respiros 250 x 250 mmFiltro lavável, tipo G3 de acordo com a norma EN 779 240/450 m³/h 1 348 52 240 m³ instalado com ﬁ ltro260 m³ com respiro suplementar ref. 0 348 35450 m³ em sopragem livre200 m³ com kit de proteção inoxEntregue com um par de respiros 250 x 250 mmFiltro lavável, tipo G3 de acordo com a norma EN 779400/900 m³/h 1 348 53 400 m³ instalado com ﬁ ltro450 m³ com respiro suplementar ref. 0 348 36900 m³ em sopragem livre260 m³ com kit de proteção inoxEntregue com um par de respiros 325 x 325 mmFiltro lavável, tipo G3 de acordo com a norma EN 779550/1200 m³/h 1 348 54 550 m³ instalado com ﬁ ltro620 m³ com respiro suplementar ref. 0 348 361200 m³ em sopragem livre350 m³ com kit de proteção inoxEntregue com um par de respiros 325 x 325 mmFiltro lavável, tipo G3 de acordo com a norma EN 779 Espassadores para ventiladores IP 54 conservado RAL 7035Permite aumentar a quantidade de cabos dentro dos invólucros com a montagem semiembutida dos ventiladores 1 348 88 Para ref. 348 50 e 348 34 1 348 89 Para ref. 348 51, 348 52 e 348 35 1 348 90 Para ref. 348 53, 348 54 e 348 36 Montagem 348 50 com espassador ref. 348 88 Montagem padrão 348 50 sem espassador Características técnicas (p. 31)

29 gestão térmica de quadros e painéis ventiladores (continuação) 348 05 348 08 348 35 Exemplo 348 78 montado sobre ventilador 34850 Emb. Ref. Kit de proteção inox 304 L Permite a proteção de ventiladores contra a projeção de respingos de água no bocalPassagem de ar através da parte inferiorPode ser equipado dos espassadores Garantido IP 55 1 348 78 Para ref. 348 50 e 348 34 1 348 79 Para ref. 348 51, 348 52 e 348 35 1 348 80 Para ref. 348 53, 348 54 e 348 36 Ventilador de teto 230 V - 50/60 HzPlástico. Cinza RAL 7035Fornecer uma taxa muito elevada de extração de arMontagem por parafuso na parte superior dos painéisDim.: 400 x 350 x 100 mmFornecido sem entrada de ar. IP 23 - IK 08 Com motor Fluxo de sopro (m 3 /h) Fluxo com adição 1 ref. 348 35 (m 3 /h) Fluxo com adição 2 ref. 348 35 (m 3 /h) Fluxo com adição 1 ref. 348 36 (m 3 /h) Fluxo com adição 2 ref. 348 36 (m 3 /h) 1 348 07 600 350 400 400 450 1 348 08 1000 400 500 500 600 Ventilação natural Respiro de ventilação metálicoIP 32 - IK 10Conjunto com 2 respiros metálicos + 2 grades anti-insetos 1 348 04 Cinza RAL 7035 - 138 x 138 mm 1 348 05 Cinza RAL 7035 - 248 x 248 mm Respiro de ventilação plásticoRAL 7035Entregues por unidadeConjunto com 2 respiros plásticos + 2 grades anti-insetos 1 348 34 IP 54 - 150 x 150 mm 1 348 35 IP 54 - 250 x 250 mm 1 348 36 IP 54 - 325 x 325 mm Emb. Réf. Aquecimento IP 20Permitem evitar a condensação dentro do painel“PTC“ autorregulada e autolimitada emtemperatura de superfície 85°CConexão em bornes por parafusoFixação sobre trilho 4Dissipador em alumínio sob capa plástica UL 94 VO Resistência de aquecimento 120 V - 240 VA/ = Potência (W) Corrente de partida (A) 1 353 06 20 2,5 1 353 07 50 2,5 1 353 08 100 4,5 1 353 09 150 8,0 Controle IP 20 TermostatoPrecisão 0,5°C (neutro ligado)Faixa de comutação e regulação: 2°C230 VA - 50/60 Hz Contato na abertura: 10 A, 250 VA Contato no fechamento: 5 A, 250 VA Regulável de 5 a 60°C com contato na abertura e no fechamento 1 348 47 Fixação sobre trilho 4Hidrostato 1 353 11 Ajusta a umidade relativa dentro de um quadro ou um painel, para evitar a formação de condensação pelo desencadeamento de uma resistência de aquecimento ou um ventilador230 VA, 50/60 Hz Contato de abertura: 6 A, 240 VA, 4 A, 24 V= Contato de fechamento: 8 A, 240 VA, 4 A, 24 V= Fixação em trilho 4 Regulável de 35% a 100% de umidade relativaHidrotermostato 1 353 12 Permite regular independentemente a temperatura ou a umidade relativa dentro de um quadro ou de um painel para evitar a formação de condensação pelo desencadeamento de uma resistência de aquecimento ou um ventilador 230 VA, 50/60 Hz Contato de abertura : 6 A, 240 VA, 4 A, 24 V= Contato de fechamento: 8 A, 240 VA, 4 A, 24 V= Fixação em trilho 4 Regulável de 0°C a 60°C e de 50% a 90%de umidade relativa Contato de porta 3 A - 240 V1 NA - 1 NFPermite, por exemplo, ao abrir a porta de um quadro ou de um painel, desligar o climatizador e ligar a iluminaçãoFornecido com suportes de ﬁ xação 1 476 28 Para painéis Altis 1 363 13 Para quadros Atlantic gestão térmica de quadros e painéis aquecimento e controle 348 47 353 08 353 11 353 12 Características técnicas (p. 31) Características técnicas (p. 32)

30 gestão térmica de painéis climatizadores 353 50 353 46 Características técnicas (p. 32) Emb. Ref. Climatizadores Regulável possível de 20°C a 46°CCircuito de refrigeração selado e totalmente isolado dos circuitos de ar internos e externosTemperatura ambiente de funcionamento:20°C a 50°CA capacidade de refrigeração de acordo com a norma EN 814 para uma diferença de temperatura(interna/externa): L35L35 = 0°C e L35L50 = -15°C Para ser montado verticalmente Para ser montado sobre um tampa ou porta do painel Tensão/Fases L35L35 L35L50 1 353 47 230 V/1 640 W 470 W 1 353 49 230 V/1 1 250 W 910 W 1 353 50 230 V/1 1 600 W 1 230 W 1 353 56 400 V/3 3 850 W 2 870 W gestão térmica de painéis Climatizador Montagem Lateral Traseira Portas 353 47 353 49 353 50 353 56 353 47 353 49 353 50 353 56 353 47 353 49 353 50 353 56 Alt. Larg. Prof. PAINÉIS MODULARES ALTIS 1200 600 400 1200 800 400 1800 400 400 1800 800 400 1800 1200 400 2000 400 400 2000 600 400 2000 800 400 2000 1200 400 1200 600 600 1200 800 600 1400 600 600 1400 800 600 1600 600 600 1600 800 600 1800 400 600 1800 600 600 1800 800 600 1800 1200 600 2000 400 600 2000 600 600 2000 800 600 2000 1200 600 2200 600 600 2200 800 600 2200 1200 600 2000 400 800 2000 600 800 2000 800 800 2000 1200 800 2200 600 800 2200 800 800 2200 1200 800 ■ Compatibilidade dimensional ■ Climatizadores Características técnicas dos climatizadores Climatizadores verticais Referências 353 47 353 49 353 50 353 56 Potência de refrigeração (W) 640 1 250 1 600 3 850 L35L35/EN 814 L35L50/EN 814 470 910 1 230 2 870 Tensão (V/fase) 230/1 230/1 230/1 400/3 Frequência (Hz) 50/60 50/60 50/60 50/60 Potência (W) 470 760 940 2050 Corrente (A) funcionamento 2,1 3,8 5,3 3,6 Corrente (A)arranque 8,1 11 18 18 Vazão circuito de ar interno (m 3 /h) 330 570 570 1450 Vazão circuito de ar externo (m 3 /h) 570 860 1050 1450 Carga gás refrigeraçãoR134a (kg) 0,2 0,38 0,45 1,05 IP circuito interno 54 54 54 54 IP circuito externo 24 24 24 24 Nível sonoro (dB) 65 65 65 70 Dim.: A x L x P (mm) 605 x 315 x 209 999 x 406 x 237 999 x 406 x 237 1270 x 500 x 325 Massa (kg) 21 38 40 85 montagem compatível

31 gestão térmica de quadros e painéis (cont.) ■ Princípios de funcionamento Ventiladores e respiros Ventilação de teto Ventilação natural Climatizador Aquecimento ■ Ventilação natural 138 138 105 105 Ø 4,5 Corte Ø 116,5 Ref. 348 04 130 215 248 130 215 248 Ø 4,5 Corte200 x 200 Ref. 348 05 A C B D E Cotas dos recortes Ref. 348 34/35/36 Ref. 353 06/07/08/09 230 V - 50/60 Hz Ref. A B C D E 348 34 150 150 7 125 125 348 35 250 250 8 223 223 348 36 325 325 10 291 291 ■ Aquecimento Ref. Potência A B C 353 06 20 W 98 75 38 353 07 50 W 110 90 60 353 08 100 W 110 90 60 353 09 150 W 150 90 60 ■ Ventiladores e respiros Características técnicas 105 4 furos Ø 4,5 105 116,5 AIR 4 4 38 105119 119 105 7,9 4 furos Ø 4,3 3 Ref. 365 71 e 348 17 Ref. 365 71/0 348 17 348 50 348 51 348 52 348 53 348 54 Tensão (V) / fase 230/1 230/1 230/1 230/1 230/1 230/1 Frequência (Hz) 50/60 50/60 50/60 50/60 50/60 50/60 Vazão a vazio somente ventilador (m 3 /h) 160 160 160 450 900 1200 Vazão em carga com um respiro de saída 30 40 120 240 400 550 Pressão estática máx.(mm d’água) 100 66 51 111 160 186 Potência absorvida (W) 22 20 20 29 67 114 Corrente absorvida (A) 0,14 0,125 0,125 0,426 0,3 0,5 Temperatura de utilização - 10°C / + 50°C IP/IK 32/10 54/08 54/08 54/08 54/08 54/08 Nível sonoro (dB) 49 43 43 50 61 71 Peso (kg) 0,72 0,8 1,4 1,7 3,6 3,7 Ref. A B C D E F G H 348 50 150 150 70 7 43 34 125 125 348 51 250 250 105 8 78 35 223 223 348 52 250 250 123 8 96 35 223 223 348 53 325 325 152 10 125 37 291 291 348 54 325 325 115 10 88 37 291 291 348 34 150 150 - 7 - 34 125 125 348 35 250 250 - 8 - 35 223 223 348 36 325 325 - 10 - 37 291 291 A C D E F B G H Cotas dos recortes com espassador Ref. 348 50/51/52/53/54/34/35/36 Dimensões e cotas dos recortes (mm) Ref. Vazão máx. (m 3 /h) Potência (W) Corrente (mA) Temperatura de utilização (°C) Ruído (dB A) Peso (kg) 348 07 600 70 0,32 50 64 4,1 348 08 1000 180 0,5 50 72 4,3 Ref. A B C 348 78 185,5 45 192 348 79 285,5 45 289 348 80 361,5 45 358,5 ■ Ventilação de teto ■ Kit de proteção (mm) Características técnicas230 V - 50/60 Hz Dimensões (mm) Dimensões e cotas de recorte (mm) C B A B C A

32 Montagem vertical e na parte inferior do painel - não cobrir Ref. 348 47 e 353 11 A C B Ref. A B C 348 47 67 51 34 353 11 64 43 34 Diagrama de Instalação (continuação) Ref. 353 12 43 77 60 Ref. 353 56 Ref. 353 49/50 Ref. 353 47 Dimensões e cotas de recortes (mm) ■ Climatizadores 316 38 240 47 222 606 212 272 86 12 384 33,5 4 x Ø7,5 405 52,5 300 62,5 280 999 248 272 230 30 267 442 199 20,5 8 x Ø9,5 41 323 500 45 410 1270 280 255 650 45 407 407 407 25 8 x Ø9,5 50 400 gestão térmica de quadros e painéis (cont.) ■ Controle Dimensões (mm) Ref. 353 07/08/09 Ref. 353 06 Ref. 353 11 Ventiladores Ref. 353 12 Termostato ref. 348 47 Termostato ref. 348 47 Diagrama de instalação (1) N Resistênciaaquecimentocom termostato L N Resistênciaaquecimentosem termostato 2 3 L 2 3 4 1 2 3 4 1 N L N N 2 3 L N 2 1 Resistênciaaquecimento L N 2 3 L N L N N L L L N N Hidrostato Aquecimento 1 2 3 4 5 N L L N Hidrotermostato Aquecimento 1 2 3 4 5 N L

FAÇA PARTE DESSE MUNDO DE VANTAGENS O Grupo Legrand convida você para fazer parte do Clube Contato Legrand, um espaço exclusivo para proﬁ ssionais diferenciados. Através dele você receberá informações técnicas, convites parapalestras, treinamentos e feiras, informes de lançamentosde produtos, além de outras vantagens. Acesse www.legrandgroup.com.br e faça já o seu cadastro. Fale conosco: [email protected] Telefone: 11 5644-2634 Grupo Legrand Brasil

070321-5.000/05-12 GL ELETRO-ELETRÔNICOS LTDA.Rua Gerson Andreis, 1255 - Caixa Postal 8588Distrito Industrial - CEP 95112-130 - Caxias do Sul - RSVendas: (54) 2101.9900 - Fax: (54) 2101.9997CD SP: Rua Toufic El Khouri Saad, 181 Galpão BBairro Água Chata - CEP 07251-400 - Guarulhos - SPFone: (11) 2489.3837CD PE: BT 101 Sul, Km 86, QD D2 Lote 01A - PrazeresCEP 54345-160 – Jaboatão dos Guararapes – PEFone: (81) 3466-1004www.cemarlegrand.com.br Filiais Cemar 1. Belo Horizonte Rua Tomé de Souza, 810 – Sala 901 – Savassi30140-131 – Belo Horizonte – MGTel: (31) 3261-4189Fax: (31) 3261-1788 2. Centro Oeste e Norte Av. T-8, nº 1.492 – Edifício Comercial Vilela Salas 301 e 302 – Setor Bueno74210-270 – Goiânia - GOTel: (62) 3255-6606Fax: (62) 3275-5073 3. Curitiba Rua João Stukas, 3.312 – Jardim São Vicente83602-110 – Campo Largo – PRTel: (41) 3391-3200 / (41) 3391-3246Fax: (41) 3391-3247 4. Nordeste BT 101 Sul, KM 86, QD D2 Lote 01A - Prazeres54345-160 – Jaboatão dos Guararapes – PETel: (81) 3466-1004Fax: (81) 3466-5706 5. Porto Alegre Av. Cristóvão Colombo, 1.636 – Conj. 403Floresta90560-001 – Porto Alegre – RSTel: (51) 3346-8806Fax: (51) 3346-8807 6. Ribeirão Preto Rua Mantiqueira, 750 - Salas 07, 08 e 09Alto da Boa Vista14025-600 – Ribeirão Preto – SPTel/Fax: (16) 3624-3614 7. Rio de Janeiro Av. das Américas, 500 – Bloco 14 – Sala 202Barra da Tijuca22640-100 – Rio de Janeiro – RJTel: (21) 2495-6555 / (21) 2495-7262Fax: (21) 2496-3648 8. São Paulo Rua Verbo Divino, 1.207 – Bloco A – TérreoChácara Santo Antonio04719-002 – São Paulo – SPTel: (11) 5644-2512Fax: (11) 5181-5909 Centro de Suporte Técnico [email protected] 4 7 1 6 3 5 8 2
