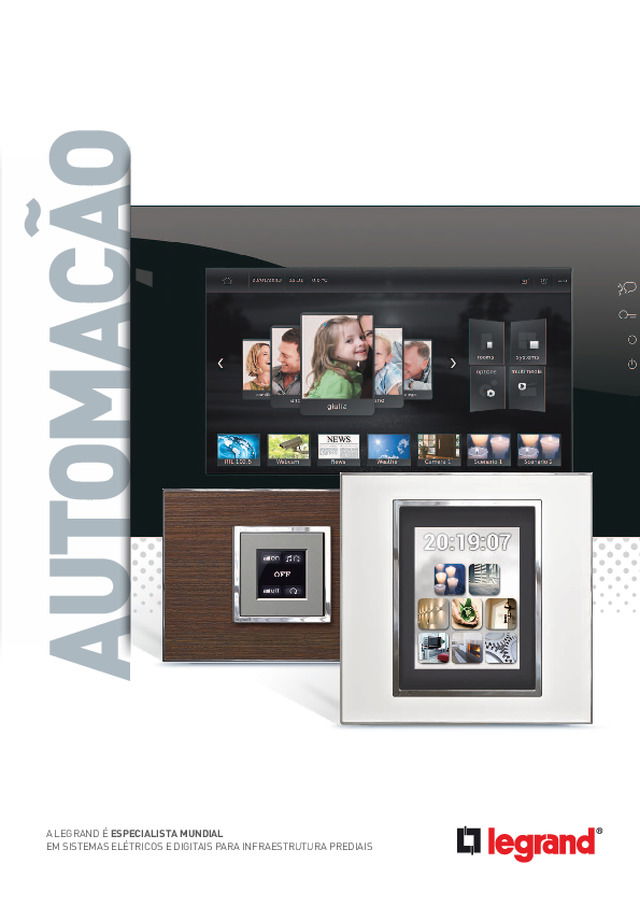

Automação ARTEOR da Legrand

AUT OMA ÇÃ O A LEGRAND É ESPECIALISTA MUNDIAL  EM SISTEMAS ELÉTRICOS E DIGITAIS PARA INFRAESTRUTURA PREDIAIS

2 Automação Legrand, a solução de automação abrangente e versátil, integrado à linha Arteor que satisfaz as necessidades dos clientes mais exigentes. Automação Legrand é a resposta para qualquer tipo de exigência de automação residencial: de uma simples função de automação ou diferentes funções independentes da rede de soluções integradas. Criação de valor, soluções para  melhorar todos os seus projetos. Display Touch Screen MyHOME 10" Um único display pode substituir muitos produtos de controle: o painel da sua casa! O controle central e o sistema de vídeo porteiro de entrada para o controle de cenários em casa, as  funções do vídeo porteiro e as funções de vigilância através de uma tela de controle de 10” ligados  às câmaras interiores e exteriores. Distribuição de conteúdos multimídia (web, vídeo, música, etc.) Comando Dimmer ZigBee ® Comando de  8 botões Comando Termostato Controle de 4 cenários  BUS/SCS 2

3 Vídeo Porteiro Identifica visitantes a cores na tela, fale com as mãos  livres, abre a porta com uma única ação. Display Touch Screen MyHOME 3,5” Centro de controle. Gerenciamento de cenários para  cada cômodo: iluminação, persianas, regulagem de  temperatura, sistema de som, sistema de alarme. Local Display 1,2” BUS/SCS – controle básico O sistema funciona em duas tecnologias diferentes: Os produtos foram desenvolvidos para garantir seu funcionamento e máxima confiabilidade  do sistema. As instalações MyHOME (protocolo BUS) e Wi Connect (protocolo Zigbee)   Legrand podem ser modificadas e ampliadas facilmente a qualquer momento. TeCnologia rádio usando o proToColo ZigBee ® TeCnologia Bus usando proToColo sCs A resposta para todas as exigências de automação, de uma simples função, à soluções globais integradas.  MyHOME e Wi Connect Legrand (usando os protocolos SCS e ZigBee ® ).

Gerenciamento integrado da automação  residencial e função de vídeo porteiro Projetado com base nas necessidades dos usuários, o novo display de parede  MyHOME 10” torna o controle da automação ainda mais intuitiva. Esse centro  de controle de toda a residência é totalmente customizável e permite fácil  navegação, cômodo a cômodo. Ele combina controle da casa, gerenciamento de  energia, vídeo porteiro, gerenciamento de conteúdos multimídia (fotos, áudio,  vídeo) e conexão à Internet, tudo em um único dispositivo. Uma única tela para o  gerenciamento de arquivos de  multimídia (foto/áudio/vídeo) e  conexão permanente à Internet NAVEGADOR WEB E GERENCIAMENTO DE MULTIMÍDIA FUNÇÃO DE VÍDEO pORTEIRO  INCLUSA DIsPlay MyHOME 10”   O TOQUE HUMaNO 4

Web browser and  Multimedia management   Os perfis de usuários e imagens em segundo  plano são totalmente customizáveis.  Cenários favoritos, atalhos para web sites,  bloco de notas pessoais: cada usuário  poderá criar seu próprio perfil conforme  suas necessidades. Navegação fácil e intuitiva  entre os cômodos. TOTALMENTE CUSTOMIZÁVEL pESQUISA pELO CÔMODO Tela de consumo de energia com informações claras GERENCIAMENTO DE ENERGIA para obter mais detalhes sobre a função de gerenciamento de. energia, veja a p. 32/33 5

6 duas Tecnologias O padrão em soluções de rádio (sem fio) para trabalhos de retrofit e novas construções. Multiplica o número de pontos de  controle, sem danificar as paredes. Em uma frequência de 2,4 GHz, usando transmissores e receptores (sem fio), isto pode controlar a iluminação, persianas, ar  condicionado, áudio/vídeo, entre outros. Ele pode ser usado para controlar cenários e oferece a opção de reverter devido a  comunicação bidirecional entre dispositivos. rádio ZigBee ® FN Comando Dimmer com gráfico de barras em LED azul Comando Dimmer Comando Dimmer quadrado sem gráfico de barras

7 Distribuição rápida e multiplicação de um número máximo de funções onde não há nenhuma restrição no espaço. A Tecnologia de BUS/SCS pode ser usada para gerenciar todas as funções simultaneamente com um circuito eletrônico  programável. Todos os dispositivos são supridos por energia e trocam os dados através de cabos de baixa tensão de 2 fios  (27V). Isto permite uma gestão simultânea de um número de funções (cenários): energia eficiente, segurança, multimídia e  conforto. Várias escolhas de interfaces para o usuário. Bus/sCs Display Touch Screen  MyHOME 10" Comando  básico Vídeo porteiro Comando Dimmer Comando ON/OFF Automação da saída BUS/SCS

8 duas Tecnologias CaraCTerÍsTiCas TeCnologia rádio ZigBee ® TECNOLOGIA:  Rádio baseado no uso do protocolo ZigBee ®  frequência de  2,4 GHz e não exige nenhuma fiação especial usando a infraestrutura existente de elétrica de um edifício TIPO DE DISPOSITIVOS:    Os dispositivos ZigBee ®  podem ser divididos em 2 tipos: Comando (bateria)  Dispositivos receptores (interruptores e dimmers) conectados ao cabo de alimentação para gerenciamento de carga. FUNÇÕES: - Automação de persianas e iluminação- Cenários CONFIGURAÇÃO DOS DISPOSITIVOS: Diretamente sobre o produto com procedimento  (Push) pressione e (Learn) aprenda. QUANDO UTILIZÁ-LO?    -  para instalações novas, menos complexas; -  para fazer a instalação elétrica tradicional evoluir para um sistema de automação residencial; -  quando uma extensão é necessária em um sistema de automação residencial existente (por exemplo, para adicionar  um ponto de controle para uma instalação existente); -  se não é possível fazer alterações na instalação elétrica tradicional e sem cabos é permitido (por exemplo, renovação). FN

9 CaraCTerÍsTiCas TeCnologia Bus/sCs TECNOLOGIA:  Os dispositivos são conectados em paralelo com um cabo de par trançado não polarizado para o envio de informações e com energia elétrica de baixa tensão (27V dc). Par de CABO trançado BUS TIPO DE DISPOSITIVOS:    Os dispositivos de comando ligados ao Cabo BUS Atuadores conectados ao cabo BUS e também para o cabo de alimentação para gerenciamento de energia. FUNÇÕES: - Automação de persianas e iluminação- Cenários- Alarme antirroubo- Gerenciamento de energia - Gerenciamento de som- Monitoramento do vídeo porteiro e do vídeo residencial- Controle interno e externo de funções integradas. CONFIGURAÇÃO DOS DISPOSITIVOS: Configuração simplificada com jumpers, que podem ser usados para configurar predefinições ou ações que podem ser identificadas em cada acessório. Configuração através de um software especial (configurador virtual) que permite configurar fora do sistema (automação, sistema de controle de temperatura). QUANDO UTILIZÁ-LO?   - especialmente indicado para novas instalações em edifício de médio e grande porte;- Para criar soluções totalmente em rede pela integração de aplicações diferentes desde o conforto, segurança ou de funções  de economia de energia até sistemas de entrada de porta, gestão de conteúdos multimídia ou supervisão remota e controle. FN BUS/SCS BUS/SCS

10 As fichas técnicas contêm todas as informações técnicas necessárias para, avaliar, projetar e instalar  um sistema de automação da Legrand. Para informações mais detalhadas sobre os dispositivos  individuais, por favor consulte as fichas técnicas do produto correspondente. Estes podem ser  encontrados usando o número da referência.  Para cada dispositivo, a ficha técnica do produto lista as seguintes informações: •  Descrição do produto; •  Itens correlacionados;  •  Informações técnicas e tamanhos; •  Configuração; •  Diagrama elétrico se for o caso. Fichas técnicas  de produto As fichas técnicas de produto podem ser acessadas via website:

11 Especificações técnicas - Automação 1 MY HOME 1 LG00063-b -PT 0 P 9 8 7 4 1 2 3 6 5 POR TE N Z _ MOD Teclado Descrição Esse dispositivo habilita/desabilita o sistema quando um código salvo previamente é inserido na unidade de controle de alarme de roubo com tela. Ao pressionar os dois botões no teclado ( ‘o¬’ e ‘P’) e inserir o código secreto, o sistema poderá ser desabilitado, enviando ao mesmo tempo um alarme silencioso (função de intrusão).  Dados técnicos Fonte de alimentação BUS SCS: 18 – 27 VccConsumo máx.:  5,5 mA Temperatura operacional:  0 – 40 °C Dados dimensionais Tamanho:  2 módulos de montagem embutidos Profundidade:  20,7 mm Legenda 1.  LED Vermelho: estado de alarme2.  LED Verde: status do sistema  Habilitado, ligado: Desabilitado  3.  Alojamento do configurador 4.  BUS5.  Caixa do dispositivo anti-tamper 3 2 1 4 Evento LED Verde LED Vermelho Cigarra Digitação Piscando – Ativo Entrada do código  – – Ativo Sistema habilitado   OFF OFF – Sistema desabilitado ON OFF – Código incorreto inserido  Piscando (5s) ON – Alarme contra ladrões  OFF ON – Alarme 24 horas Liga/Desliga ON – ZEsse configurador atribui o número da zona apropriada (1 a 8) dentro do “grupo”de dispositivos (qualquer zona livre do sistema). Para configurar como pertencente ao grupo conector, nenhum configurador precisa ser conectado. O Configurador 9 atribui o dispositivo ao “grupo” de dispositivos auxiliares (interface do canal auxiliar ou atuador de relé).  NEsse configurador atribui o número progressivo ao grupo conector. O configurador 1 identifica o primeiro dispositivo, o configurador 2 identifica o segundo e assim por diante até um número máximo de 9 conectores (divisores ou conectores). MODNão configure. Para aplicações futuras. Desabilitando a CIGARRA quando as teclas são pressionadas. A cigarra de “sinal de aperto de tecla” pode ser habilitado/desabilitado pressionando-se 1 durante 5 segundos. O conector emitirá um som de bip e piscará duas vezes para confirmar a operação. Para ligar a cigarra repita o mesmo procedimento.  Configuração 5 573944 (Branco) 573945 (Magnésio) 1 2 3 4 5 6 7 8 9 0 P SISTEMA  BUS  SCS F I C H A   T É C N I C A Ícone do sistema ao que o item pertence.  Exemplo: difusão sonora Número da referência Descrição do  dispositivo Desenho com a  descrição do dispositivo Especificações  técnicas Configuração

12 Liberdade sem fios Sistema sem fio Wi Connect: para sistemas deautomação simples e flexíveis  O sistema Wi Connect, disponível na versão LIVINGLIGHT e ARTEOR, oferece a possibilidade de criar sistemas elétricos avançados  de fácil gerenciamento:  n  Iluminação (On/Off, dimmer); n  Automação de persianas; n  Automação de áudio e vídeo; n  Automação de ar-condicionado; n  Criação de cenários; n  Controle local e com acesso remoto; n  Gerenciamento através de smartphone e tablet com App. Graças a rádio transmissão e aos controles alimentados por bateria, os dispositivos são facilmente integrados à infraestrutura de um sistema elétrico tradicional, sem a necessidade de nenhum cabeamento adicional.A utilização da tecnologia ZigBee®, para a comunicaçãoentre os dispositivos, torna possível também o uso dosistema Wi Connect em espaços maiores com obstáculos eparedes divisórias. Controle remoto para luzes e persianas Dimmer de iluminação por rádio controle 12

13 n   AS VANTAGENS DA INTEGRAÇÃO: Gerenciar os dispositivos integrando várias soluções num único ponto de controle. n   AS VANTAGENS NA RENOVAÇÃO:  Evolução de um sistema elétrico tradicional: a partir da adição de um novo sistema de controle, sem a necessidade de paredes de alvenaria para a concretização das funções básicas da automação. n   AS VANTAGENS NO NOVO SISTEMA:  Criação de novos sistemas com funções de automação,utilizando a infraestrutura do sistema elétrico tradicional. Legrand é membro do conselho  executivo ® Controle para persiana  Controle para  iluminação Controle para cenários 13

14 ZigBee ®  tem sido desenvolvido por uma Aliança com muitas empresas internacionais. É o único padrão reconhecido pela  IEEE802.15.4 para conectividade sem fio. Ele usa a única frequência que é admitida em um nível global: 2,4 GHz. A oferta de solução Wi Connect Legrand é baseada no protocolo ZigBee ® . Ele não requer nenhuma fiação especial usando a  infraestrutura existente de elétrica de um edifício. Dispositivos ZigBee ®  podem ser divididos em 2 tipos: •  Atuadores (recepção e transmissão de dispositivos) conectados à carga e à rede de alimentação  •  Comandos de rádio (dispositivos de transmissão). Sistema de Rádio na  tecnologia ZigBee ® FN ATUATORES Eles estão ligados à carga e para alimentação principal (recepção e transmissão de dispositivos).  COMANDOS Eles são a baterias (dispositivos de transmissão). Comando Dimmer Comando Dimmer quadrado sem gráfico de barras Dimmer 600W

15 FN FN A configuração do sistema pode ser feita diretamente no produto.  É a escolha ideal nos casos:  •  Se você quiser fazer a sua instalação eléctrica tradicional e evoluir para um sistema de automação residencial  •  quando uma extensão é necessária em uma casa onde já exista o sistema de automação (por exemplo, você só quer     adicionar um ponto de controle para uma instalação existente) •  se não for possível fazer alterações na instalação eléctrica e onde cabos não são permitidos (por exemplo, renovação)  •  para instalações novas menos complexas LN Controle de 4 cenários Pulsador Pulsador Módulo de integração Atuador Dimmer Small 300W Persiana

16 100% 30% 60% As funções possíveis Iluminar ambientes integrando a iluminação embutida de teto CONfORTO fazendo o cenário Dimming Dimmer  de 600 W  Switch ON/OFF   2 x 2000 W Comando para  4 cenários Comando de radio  dimmer 1 gang Comando para  4 cenários Iluminação Ascender todas   as luzes Iluminação Apagar todas   as luzes

17 Cenários para todos os ambientes: iluminação e persianas. fAZENDO O CENáRiO Controle remoto para até 5 cenários Controle de cenário Arteor Comando  Dimmer Comando  para persiana  Controle remoto   5 botões 60% 2/3 100 % TV Leitura Controle remoto relaxar Ascender todas  as luzes Recebendo  amigos Comando  de 4 cenários  Comando  de 4 cenários  TV Receber amigos relaxar Ascender todas as luzes 60% 2/3 100 % 60% 2/3 100 % 60% 2/3 100 % 60% 2/3 100 % 60% 2/3 100 % 60% 2/3 100 % 60% 2/3 100 % 50% 1/2

18 Instalação em caixas de embutir. Dentro do sistema de radio MyHOME Legrand existem dois tipos de dispositivos: •  Atuadores: dispositivos conectados para a carga ou ao pulsador; •  Dispositivos de comando DiSPOSiTiVOS LiGADOS À CARGA  Os dispositivos conectados à carga devem ser instalados em caixas de embutir e ligados à corrente eléctrica 230 Vac (110 Vac ou 127 Vac) e para a carga a ser controlada. Esses dispositivos recebem os comandos enviados a eles e enviam os comandos para outros dispositivos. DiSPOSiTiVOS DE COMANDO Estes dispositivos são instalados na parede em qualquer ponto da casa ou escritório. Eles são alimentados por bateria e enviam os comandos para os dispositivos "conectados à carga" associados a eles. Instalação de parede sem trabalho de alvenaria. introdução para o sistema de  Radio na tecnologia Zigbee ® Caixa de embutir 4"x2" Suporte BUS/Zibgee ® Comando Zigbee ® Placa de acabamento ou COMPOSiçãO DOS DiSPOSiTiVOS

19 Estes dispositivos podem controlar os pulsadores associados a eles. Dispositivos para gerenciar 4 cenários COMANDO DE PULSADOR Comandos Dispositivos de 1 ou 2 canais para controlar o comando switch ON/OFF (liga e desliga) de carga Dispositivo de 1 canal para controlar o ON/OFF (liga e desliga e ajustar o brilho das cargas luminosas  COMANDO DiMMER COMANDO DE PERSiANA Os comandos de rádio não estão diretamente conectados à carga. COMANDO DE 4 CENáRiOS Dispositivo de 1 canal para comandar as persianasPode-se colocar na posição preestabelecida PRESET salva no botão do pulsador da persiana associado a ele. Dimmer 4 cenários Switch ON/OFF – 1 posto Switch ON/OFF– 2 postos Persiana

20 Atuadores Estes dispositivos podem:  •   Controlar a carga conectada a eles; •   Enviar comandos para outros dispositivos associados a eles; •   Receber comandos de controles e outros; interruptores e  dimmers associados a eles; •   Bivolt. Switch ON/OFF e Dimmers estão diretamente ligados à carga a ser controlada e à corrente elétrica. Atuador Switch ON/Off 2 x 2000 W  Pode controlar diversos tipos de lâmpadas 2 x 2000 W (240 Vac) ou 2 x1000 W (127 Vac). 50 x 45 x 137 mm. Atuador Switch ON/Off 1000 W  Pode controlar diversos tipos de lâmpadas 1000 W (240 Vac) ou 500 W (127 Vac). 74 x 33 x 90 mm. Atuador Dimmer Small  Pode controlar diversos tipos de lâmpadas 300 W (240 Vac) ou 200 W (127 Vac). 74 x 33 x 90 mm. Atuador Dimmer 600 W  Pode controlar diversos tipos de lâmpadas 600 W (240 Vac) ou 400 W (127 Vac). 50 x 45 x 137 mm. Atuador de persiana Pode controlar cortinas e persianas. O mesmo módulo pode acionar motores AC ou DC. 1 x 500 VA (240 Vac) e 1 x 270 VA (127 Vac). 50 x 45 x 137 mm. ATUADORES 0065402 0065403 0065404 0065405 0065401

21 CONTROLADORA APLiCATiVOS - Acesso remoto.- 8 saídas IR independentes.- Permite importar/exportar comandos IR.- 1 saída RS232- Interface web.- Programação de interface- Processadora interna- Customização das telas para App.- Controle iluminação e persianas. 47 mm 153 mm 133 mm W h o l e   H o m e   A u d i o

22 N N N N N N N N N F N F N F N F N F N F N N N N N N N N F N F F F F Aparelhos  O alcance é dividido em: n  Dispositivos para o controle da carga integrado ao  sistema elétrico; n  Dispositivos com controles operados por bateria,  instaláveis em todos os lugares com total liberdade. Possíveis funções  O sistema de rádio Wi Connect oferece a possibilidade decriar sistemas de automação com as seguintes funções: Sistema de Rádio Wi Connect: características e vantagens Automação de áudio de vídeo,  ar-condicionado, criação de  cenários com controle local  ou remoto Automação de  persianas Comando de Iluminação e controle da intensidade da luz (dimmer)  Ativação simultânea de vários  usuários(ambientes), para criar  situações de conforto, com base  nas necessidades do usuário A utilização dos dispositivos de rádio simplifica muito ainstalação do sistema elétrico. Todos os dispositivos decontrole são, de fato, alimentados por bateria, eindependentes do cabeamento. Cabeamento tradicional Controle de persiana F N N Além disso, alguns atuadores não requerem o neutro para seu funcionamento, e, portanto, podem ser facilmente instalados nos sistemas existentes no lugar dos dispositivos tradicionais. Cabeamento com o sistema de rádio Wi Connect Dispositivos de rádio controle Dispositivos acionadores

23 Estrutura do sistema de rádio Wi Connect  O sistema de rádio Wi Connect é baseado em uma rede dedispositivos, que se comunica utilizando um sinal de rádiocom uma frequência de 2,4GHz e o protocolo ZigBee®,definidos pela norma internacional IEEE 802.15.4.Conforme mostrado no desenho abaixo, a informaçãoenviada alcança o receptor acionador passando através  Configuração simples e rápida do sistema  A configuração do sistema não requer ferramentas ou software.Para incluir e associar todos os dispositivos da redeZigBee®, um simples toque no botão adequado naparte frontal de cada dispositivo é suficiente. O sistema de rádio Wi Connect pode ser utilizado em qualquer tipo de sala ou residência. Nenhum dos módulos do sistema interfere com os módulos sem fio presentes, como alarme, computador, rede de dados Wi-Fi etc. Dispositivo que envia o comando Acionador do receptor Interrupção Módulo de controle Atuador do roteador Atuador coordenador ( ) Rota do sinal Rota com problemas de comunicação Caminho novo alternativo de outros dispositivos na rede. Este modo específico de transmissão garante alta confiabilidade e eficiência; na verdade, se a rota do sinal for interrompida pela falha de um módulo, o outro módulo criará uma rota alternativa para que o sinal alcance seu destino.

24 24 O sistema de automação MyHOME Legrand, permite que você gerencie as funções de forma simultânea e integrada.Estas funções devem ser executadas por dispositivos elétricos especiais e complexos, tais como: •   Controle de iluminação •   Controle de persianas e/ ou cortinas elétricas, ventiladores,  exaustores, etc. Em comparação com os dispositivos de um sistema de elétrica convencional, os dispositivos de automação tem um circuito eletrônico com uma lógica programável e são ligados em paralelo com 2 condutores de cabo BUS/SCS para o envio de informações e com baixa voltagem (27VCC) de energia elétrica. Existem dois tipos de dispositivos no sistema: •   Controles, ligados apenas ao cabo BUS/SCS; •   Atuadores, ligado tanto ao cabo BUS/SCS quanto a linha de  energia para gerenciar a carga conectada. Introdução ao  Sistema de Automação Pulsador ControlE BUS/SCS AtUADorES loAD Comando básico  ON/OFF Cenário Comando básico Interface básica  de contato Dimmer  DIN  Iluminação Persiana  27 Vdc Atuador DIN  Fonte de alimentação F N ~   Vac ~   Vac

25 Quando os dispositivos do sistema de automação estão configurados corretamente, é possível controlar a carga como segue: •   Controle para uma única carga (lâmpada, persiana, etc.); •   Controle para um ou mais grupos de carga (por exemplo,  apenas as persianas no primeiro andar, lado norte, etc.); •   Gestão simultânea de todas as cargas (por exemplo,  desativação geral de todas as lâmpadas em casa e/ou fechamento de todas as persianas). É também possível levar a cabo funções especiais - que pode dificilmente ser conseguido com sistemas elétricos convencionais. Estas funções são chamadas de cenários, que consistem em um conjunto de controles simultâneos usados para organizar a sala de acordo com o estilo de vida do usuário.Um exemplo de um cenário pode ser representado pela ativação simultânea das luzes, persianas, etc., que pode ser definido pelo usuário após chegar em casa usando um único dispositivo de controle ou usando o menu do display touch. Se o sistema de automação é integrado com sistema de som e temperatura, o cenário também pode configurar uma sala com música ambiente e com a temperatura necessária. Dimmer  DIN  Comando de persiana Display Touch  Screen 3,5” Controle  local Persiana Iluminação Atuador DIN  configuração tampa de proteção terminal de  conexão BUS/SCS cabo BUS

26 26 Sistema BUS/SCS Controles BUs AtUAdor dIn Controle Básico Controle de 4 cenários Atuador DIN 1 relé 16 A Atuador DIN 2 relé 10 A Dimmer DIN 1000 W O sistema BUS pode ser usado para executar várias funções de  automação residencial para: •  CONTROLE DE ENERGIA; •  SEGURANÇA;  •  COMUNICAÇÃO;  •  CONFORTO. SolUÇÕES DE AUtoMAÇÃo rESIDEnCIAl CoMPlEtA  CArACtErÍStICAS Os sistemas BUS, destinados a instalações grandes, utilizam  um par de fios trançado, que liga o comando e controle dos  dispositivos aos atuadores. Os dispositivos de controle são  instalados dentro de caixas. Os atuadores são instalados  dentro do quadro de distribuição elétrica, caixas de junção,  ou em proximidade direta da carga. Dispositivos de controle  devem ser ligados ao BUS/SCS e ao cabo de alimentação para  gerenciamento de carga.  Fonte de alimentação E46ADCN

27 Controles dIsPlAY toUCh sCreen Configuração Cabo BUS  Local Display 1,2” Display Touch Screen MyHOME 3,5” Display Touch Screen MyHOME 10” A associação entre o controle e o atuador é assegurada pela  configuração: a configuração aloca um endereço exclusivo para  o dispositivo de controle e o atuador na comunicação de um  com o outro. O sistema BUS, portanto, é muito versátil: com  uma simples mudança na configuração, é possível alterar a  associação entre o dispositivo de controle e o atuador. Também  é muito seguro, fonte de alimentação não alcança as caixas de  controle. ConFIGUrAÇÃo DAS FUnÇÕES VErSAtIlIDADE A versatilidade do sistema BUS significa que com apenas  algumas operações, é possível alterar os pontos de controle para  atender as necessidades do cliente mesmo depois que o sistema  foi instalado completamente e sem a necessidade de abrir caixas  de junção ou a instalação de mais cabos. BUS/SCS

28 28 Dispositivos DISPoSItIVo DE ControlE BÁSICo De um ponto de vista funcional, o controle com tampa de acabamento simples pode tornar-se integrado com um contato de fecho tradicional (botão ou chave); Ao contrario,  a tampa de acabamento duplo pode tornar-se integrado com a tradicional trocando contato. Os dispositivos de controle básico permitem controlar os atuadores, executando diferentes funções: ON, OFF, temporização, etc., que dependem do modo de funcionamento que foi atribuído por meio de uma configuração apropriada.A parte eletrônica destes dispositivos é separada da parte mecânica para que se possa escolher o tipo, número e tamanho dos botões de controle.O dispositivo pode ser modular, atendendo, assim, os diferentes requisitos de instalação e diferentes funções exigidas pelos o usuário. Módulos tampa de acabamento Preste atenção no silkscreen esquerda e direita impresso individuais nas tampas de acabamento. Tampa de acabamento simples direita - 1 módulo Tampa de acabamento simples esquerda - 1 módulo LED Botão superior Botão inferior

29 oS DISPoSItIVoS PoDEM SEr InStAlADoS: Caixas embutidas Em trilho DIn Ao lado da carga Atuador DIN Atuator Dispositivos básicos em caixas embutidas BUS/SCS Pulsador tradicional Persiana BUS/SCS Interface de contato

30 Integração e  Introdução de Controle Integração e controle permitem instalação do sistema MyHOME Legrand, reunindo vários sistemas. Desta forma, será possível controlar todos os sistemas instalados a partir de um único dispositivo (unidade de controle local), ou desta forma, será possível controlar todos os sistemas instalados a partir de um único dispositivo (unidade de controle local) ou longe da residência usando um PC ou um dispositivo móvel  conectado à internet (controle remoto). Essa integração também significa que todos os sistemas podem interagir uns com os outros: assim, será possível definir a iluminação quando o sistema de alarme está desabilitado, diminuir a altura da música quando é recebida uma chamada a partir do vídeo porteiro, ou deligar o aquecimento quando uma janela for aberta. A integração é alcançada por meio de interfaces adequadas que "conectam" os diversos sistemas juntos. Obtém-se o controle local de um sistema integrado é usado dispositivo apropriado. Display Touch Screen MyHOME 10" Touch Screen 3,5" PC com Software  de configuração Controle básica Cenário Local Display 1,2" Vídeo porteiro

31 Existem 2 tipos de integração: •  Integração entre vários sistemas SCS; •  Integração entre os sistemas MyHOME Legrand e os  sistemas externos (DALI) ou outros aplicativos usando o protocolo Open Web Net. Integração entre várIos sIstemas sCs Integração entre os sIstemas myHome Legrand e protoCoLos externos ou apLICatIvos Sistema de som Audio/video Alarme antirroubo  Automação Controle de temperatura Interface  SCS/SCS Interface  SCS/SCS Entrada de vídeo porteiro  Sistema integrado  MyHOME Legrand Outros aplicativos domóticos

32 TV/SAT IPTV automazione diffusione sonora antifurto termoregolazione videocitofonia controllo controllo carichi lan energia luci tvcc www irrigazione TV/SAT IPTV automazione diffusione sonora antifurto termoregolazione videocitofonia controllo controllo carichi lan energia luci tvcc www irrigazione para garantir a eficiência energética  com myHome Legrand é fácil Zona de controle   de temperatura Gerenciamento  de automação  de iluminação BUS/SCS BUS/SCS ATÉ 30%   DE ECONOMIA ATÉ 75%   DE ECONOMIA aqueCendo somente quando  e onde for neCessárIo Usando esta função, o usuário pode decidir a temperatura de cada ambiente com base na sua utilização e a hora do dia. É possível também selecionar o ambiente que não esta sendo usado e, portanto, não precisa ser aquecida.A ativação do sistema também leva em conta o calor produzido pelo sol. swItCH de ILumInação off, eConomIa  Gerenciamento da iluminação de acordo com a presença de pessoas e nível de recursos naturais de iluminação:Isso proporciona máximo conforto visual para os usuários e muito contribuiu para a economia de energia. Dependendo do espaço, economia de 55% a 75% são possíveis.

33 TV/SAT IPTV automazione diffusione sonora antifurto termoregolazione videocitofonia controllo controllo carichi lan energia luci tvcc www irrigazione TV/SAT IPTV automazione diffusione sonora antifurto termoregolazione videocitofonia controllo controllo carichi lan energia luci tvcc www irrigazione um CompLeto CHeCk-up do  Consumo e produção de  energIa   O usuário pode exibir no display não só  o consumo dentro de sua casa (energia e água), mas também a produção de energia e água quente obtida usando painéis fotovoltaicos ou solar. Com alguns passos simples, o usuário pode selecionar o tipo de consumo que precisa ser verificado, o tipo de exibição (instantâneo ou gráfico), e o período (dia, mês, ano). Informações extremamente úteis, para usar os próprios sistemas no seu melhor, reduzindo o desperdício e falhas. não maIs BLaCk-outs Esta função pode ser utilizada para gerir a potência máxima a ser utilizada, e desligar automaticamente os aparelhos menos importantes em caso de sobrecarga.Usando o display, o usuário pode verificar o consumo total do circuito individual, e decidir se as prioridades precisam mudar.O usuário pode também decidir adiar a ativação de uma determinada carga. Mostrar consumo Gerenciamento de cargas ATÉ 15%   DE ECONOMIA TV/SAT IPTV automazione diffusione sonora antifurto termoregolazione videocitofonia controllo controllo carichi lan energia luci tvcc www irrigazione

34 AUTOMAÇÃO P. 56 Difusão sonora Tecnologia BUS/SCS P. 42 Tabelas de seleção   de tampas de  acabamento Tecnologia Radio/ZigBee ® P. 36 Tabelas de seleção   de tampas de  acabamento NOVOS PRODUTOS Arteor Radio/ZigBee ® mecanismos e tampas de  acabamento para um produto completo (p. 36) Arteor BUS/SCS mecanismos e tampas de acabamento para  um produto completo (p. 42)

35 VISITE o WEBSITE  AUToMAÇão lEgrAnD P. 55 gerenciamento   de energia P. 57 Difusão sonora P. 68 Controle de 8 botões  para iluminação -  Hotéis P. 70  Interruptores com  cartão de chave 230V  - Hotéis P. 52 Alarme   de intrusão P. 45 Controle de  iluminação e  automação P. 50 Controle de temperatura P. 43 Automação P. 40 Comando de  iluminação   e persiana   radio/Zigbee P. 38 Atuadores/comandos de  iluminação e persiana  radio/Zigbee P. 40 outras funções P. 39 Controladores   de cenário Display Touch  Screen 3.5" e 10" telas de toque coloridas para gerenciamento do sistema residencial (p. 56)

36 Arteor TM tampa de acabamento Radio/ZigBee® - tabelas de seleção 5 745 67 5 745 96 5 745 82 5 745 58 5 745 61 Descrição da tampa de acabamento para VERSÃO REDONDA VERSÃO QUADRADA Branco Magnésio Branco Magnésio Switch 1 posto (1G) 574555 574556 574573 574574 Switch 2 postos (2G) 574557 574558 574575 574576 Switch 3 postos (3G) 574559 574560 574596 574597 Dimmer com gráfico  de barras em LED azul 574561 574562 - - - Dimmer sem gráfico  de barras 574563 574564 574581 574582 Comando de persianas 574567 574568 574583 574584 Comando de 4 cenário 574569 574570 574577 574578 Falsa 574571 574572 574585 574586 Para um produto completo: = +   Mecanismo   Tampa de acabamento ZigBee ® : Produto certificado Perfil Específico do Fabricante Referências em vermelho : produtos novos

37 Descrição da tampa   e acabamento Emb. Número de módulos White Tech Anthracite Tampa de acabamento com identificação de  iluminação 1 1 SN4915AN SNT4915AN SL4915AN Tampas de acabamento sem identificação  iluminada com cobertura de chave neutra  comseção superior e inferior lightable 1 1 N4911N NT4911N L4911N Tampas de acabamento com identificação  iluminada UP/DOWN 1 1 N4911AHN NT4911AHN L4911AHN Tampas de acabamento com identificação  iluminada + superior e – inferior 1 1 N4911ADN NT4911ADN L4911ADN LIVINGLIGHT TM   tabelas de seleção de tampas de acabamento NT4915AN NT4915DN N4911N NT4911ADN NT4911N L4911N NT4911AHN Referências módulo TAMPA DE ACABAMENTOS ESPECIAIS N4589N L4589N L4911N  N4911N  NT4911N N4596N  L4596N L4915AN N4915AN NT4915AN SL4915AN SN4915AN SNT4915AN N4597N L4597N SL4915AN SN4915AN SNT4915AN N4598N L4598N SL4915AN SN4915AN SNT4915AN L4911ADN N4911ADN NT4911ADN N4599N L4599N L4911AHN N4911AHN NT4911AHN n  Tabela resumo de seleção de tampa de acabamento

38 n  Instalação (quantidade máxima de dispositivos a serem  instalados) 0065403 e 0065404 Wi Connect e LIVINGLIGHT TM atuadores/comandos de iluminação e persianas Radio/ZigBee ® 0065402 A serem instalados em caixas de montagem embutida, ou no forro Conexão à carga, podendo ser controlados por transmissores de controle remoto, comando de cenário, unidades de controle móveis Emb. Ref. Atuadores Wi Connect Controle de persiana 1 0065401 1 x 500VA (240VAC). 1 x 270VA (127VAC). 50/60Hz.  Potência disponível para motores de  cortinas/persianas. O funcionamento  depende do modelo e fabricante do motor. Consultar Data sheet. O módulo pode acionar motores tanto AC quanto DC  com corrente máxima de 10ASwitch ON/OFF - 2 X 2000W 1 0065402 2 x 2000W (240VAC). 2 x 1000W (127VAC). Potência disponível para lâmpadas  incandescente, sendo valores diferenciados  conforme modelo de lâmpada. Possível configurar 02 tipos: a) iluminação   e/ou motor AC; b) iluminação e/ou motor DC.  Consultar Data sheet. Para acionamento considerar pulsador.Switch ON/OFF 1000W 1 0065403 1000W (240VAC). 500W (127VAC). Potência disponível para lâmpadas  incandescente, sendo valores diferenciados  conforme modelo de lâmpada. Consultar Data sheet. Possível instalar 2 módulos por caixa 4"x2" ou 3  módulos por caixa 4"x4" ou no forro falso. Para acionamento considerar pulsador.Dimmer small 300W 1 0065404 300W (240VAC). 200W (127VAC). Potência disponível para lâmpadas  incandescente, sendo valores diferenciados  conforme modelo de lâmpada. Consultar Data sheet. Possível instalar 2 módulos por caixa 4"x2" ou 3  módulos por caixa 4"x4" ou no forro falso. Para acionamento considerar pulsador.Dimmer 600W 1 0065405 600W (240VAC). 400W (127VAC). Potência disponível para lâmpadas  incandescente, sendo valores diferenciados  conforme modelo de lâmpada.  Consultar Data sheet. Para acionamento considerar pulsador. Emb. Ref. Comando de parede Comando de Switch para 1 circuito Redonda/ Quadrada 1 L4596N N4596N Comando sem fio para Atuador   LIGA/DESLIGA, Dimmer ou grupo de  atuadores Ao controlar dimmer será possível somente LIGAR/DESLIGAR, mas não permite ajustar o nível  de potência. Área de cobertura de atuação em 150m em campo  livre ou 15m em ambientes com parede.Comando de Switch para 2 circuitos Redonda/ Quadrada 1 L4597N  N4597N Comando 2 atuadores separados LIGA/ DESLIGA. Comando sem fio para 02 Atuador   LIGA/DESLIGA, 02 Dimmer ou 02 grupo  de atuadores, separadamente. Ao controlar dimmer será possível somente LIGAR/ DESLIGAR, mas não permite ajustar o nível de  potência. Área de cobertura de atuação em 150m em campo  livre ou 15m em ambientes com parede.Comando de Dimmer para 1 Circuito Redonda/ Quadrada 1 L4598N N4598N Comando de um atuador separado LIGA/ DESLIGA. Comando sem fio para Atuador LIGA/ DESLIGA, Dimmer ou grupo de atuadores. Área de cobertura de atuação em 150m em campo  livre ou 15m em ambientes com parede.Comando de Cortinas/Persianas por RF  Redonda/Quadrada 1 L4599N N4599N Configurado em 3 posições: Aberto (0%),  Fechado (100%) e aberto parcial (50%). Aprendizagem: Push and Learn. Área de cobertura de atuação em 150m em campo livre ou 15m em ambientes com parede.Comando de 4 Cenários Redonda/Quadrada 1 L4589N N4589N 4 botões Radio Programável. Comando com 4 botões configurados  separadamente. Instalado na parede. Permite comandar até 4 cenários independentes. Possui bateria (5 anos de duração). Área de cobertura de atuação em 150m em campo  livre o 15m em ambientes com parede. Tabela de seleção de acabamentos vide Catálogo LIVINGLIGHT Interruptores e Tomadas p. 42 e 43 Tabelas de seleção de cargas p. 41. Tabelas de seleção de tampas de acabamento p. 37 0065403 0065404 0065401 N4596N L4596N 0065405 Referências em vermelho : produtos novos Todos os produtos desta página estão certificados 4" x 2" 4" x 4"

39 Arteor TM controladora Radio/ZigBee ® 0065069 Emb. Ref. Controladora Controladora 1 0065069 Alcance de 150m ponto a ponto e  campo livre . Frequência 2.4 GHz (16 canais).    Características construtiva do sistema.Rede  MASH com alto nível de segurança (AES128) de  acordo com a norma IEEE 802.15.4 (LR-WPAN). Tamanho e peso reduzido: 47x153x133cm (750g). Arquitetura ARM7. Menor consumo de energia. Menor número de periféricos (HD, memória RAM, e  de fornecimento de energia). Integração iOS e Android com Command Fusion. WebPage para configuração local ou remota . Acesso remoto. Agendamento de eventos: diário, semanal ou mensal. Criar numerosos cenários de iluminação e áudio &  vídeo.  Idioma suportado: Português, Inglês. Compatível com rede ZigBee ®  Legrand utilizando  OpenWebNet. (USB dongle). Pode ser conectado a  linha LIVINGLIGHT e ARTEOR. 08 saídas IR independentes. Mantém compatibilidade dos comandos IR  existentes (database do integrador). Permite importação e exportação de comandos IR. 01 saída RS232 (2400bps para 115200bps). Novo Gateway - Interface Web. Status de módulos atualizado em real time na  webpage e APP Command Fusion.   Obstáculos como paredes de concreto, madeira ou gesso podem  reduzir o alcance a menos de 20m dependendo da situação, mas  graças a rede MESH boa parte dos problemas é superado com  rotas alternativas.  Dyndns e porta de encaminhamento é obrigatório Novas GUI com layout Legrand  para auxiliar integrador n  Possibilidades de configuração/interface Globalcache Projector LAN / wifi IR Ar condicionado Vídeo Áudio Apple TV Shutter iOS Webpage Android RS232 LAN Wi Connect ZigBee (OpenWebNet) Referências em vermelho : produtos novos

40 Interface com entradas auxiliares Interface com contato 2 entradas 1 088331 Pode ser utilizado para iniciar Liga/Desliga no  fechamento ou na abertura de um contato sem  tensão Para controle de uma instalação Radio/ ZigBee ®   utilizando detectores disponíveis no mercado   (por ex. interruptor, sensor de umidade) Encaixa atrás de um interruptor tradicional, sem  danos às paredes, para controle e de um interruptor  Radio/ ZigBee ® Arteor TM comando de cenário Radio/ZigBee ® Arteor TM comando de iluminação e persianas Radio/ZigBee ® Emb. Ref. Comando de cenário montagem na parede A ser equipado com tampa de acabamento  redonda ou quadrada (p. 36), 2 módulos (conforme  Catálogo Arteor Interruptores e Tomadas) e suporte  compatível com vários padrões (com aletas  removíveis) Ref. nº 573551 (p. 59) Os acabamentos oscilantes e acabamentos padrões  podem ser substituídos por placas de toque Montagem superficial com fixação direta no suporte  da parede Nenhuma fiação necessária Fornecido com bateriasComando de 4 cenários 4 botões para controle de 4 cenários (1 cenário pode  controlar várias funções: cortinas, iluminação, etc) 1 067240 A ser equipado com tampa de acabamento  redonda ou quadrada, veja a tabela de  seleção (p. 36) Suporte de parede para controlador 1 573551 Para controladores de cenário,  transmissores de iluminação e persianas  Radio/ZigBee ® Controle remoto 1 cenário pode controlar várias funções: ajuste  do nível de iluminação, persianas, liga ou desliga  geral...Controle remoto de bolso com 4 botões 1 573870 Controlador de 4 cenários Para instalação Radio/ZigBee ® Fornecido com baterias Controle remoto 5 botões 1 088232 Controlador de 5 cenários Fornecido com baterias Radio remote controls 1 3527N Controle remoto com 5 botões para  controle de cenários - alimentação com  2 baterias 1,5 LR03. Fornecido com  baterias. 1 3528N Controle remoto como acima,   com 4 botões alimentado por bateria  CR2032 - 3V. Fornecido com baterias. Emb. Ref. Comando de controle remoto de iluminação Para switch de 1 circuito 1 067235 A ser equipado com tampa de acabamento  redonda ou quadrada, veja a tabela de  seleção (p. 36) Para switch de 2 circuitos 1 067236 A ser equipado com tampa de acabamento  redonda ou quadrada, veja a tabela de  seleção (p. 36) Para dimmer 1 067239 A ser equipado com tampa de acabamento  redonda ou quadrada, veja a tabela de  seleção (p. 36) Comando de controle de persianas Para cortinas / persianas 1 067264 A ser equipado com tampa de acabamento  redonda ou quadrada, veja a tabela de  seleção (p. 36) 067235 573870 088232 A ser equipado com tampa de acabamento redonda ou quadrada   (p. 36) acabamento de 2 módulos (p. 36) e suporte compatível com  vários padrões (com aletas removíveis) Ref. 573551 Montagem superficial com fixação direta no suporte na parede Controla  um ou mais receptores Radio/ZigBee ® Nenhuma fiação necessária. Fornecido com baterias Tabela de seleção de acabamentos vide Catálogo Arteor  Interruptores e Tomadas p. 66-67 Tabelas de seleção de tampas de acabamento p. 36 Tabela de seleção de acabamentos vide Catálogo Arteor  Interruptores e Tomadas p. 66-67 3527N Referências em vermelho : produtos novos

41 Arteor TM   Radio/ZigBee ® n  Switch e dimmers cargas máximas a 230 V (para valores a 110 V, considere metade dos valores) Universal Borda frontal Borda traseira Referência Lâmpadas  incandescente Lâmpadas  halógena ELV halógena  com  transformador ferromagnético ELV halógena  com  transformador eletrônico Tubo fluorescente Lâmpada fluorescente compacta LED Lâmpadas fluorescentes  com reator  eletrônico 0-10 V Mot-redutor   para cortina PERSIANA 0065401 - - - - - - - - 500VA SWIT CH 0065402 2000W 2000W 2000VA 2000VA 800VA 800VA - 250VA 0065403 1000W 1000W 1000VA 1000VA 500VA 500VA - 125VA DIMMERS 0065404 300W 300W 300VA 300VA - 75W  (10 lâmpadas) 75W  (10 lâmpadas) - - 0065405 600W 600W 600VA 600VA - 150W  (10 lâmpadas) 150W  (10 lâmpadas) - - NOTA : Como existe no mercado uma grande variedade de lâmpadas LED dimerizável com diferentes consumos e modos de operação é necessário antes de definir o módulo atuador e as  lâmpadas, consultar o INFOProduto emitido pela Legrand ®

42 Descrição da tampa   de acabamento Emb. Número  de módulos VERSÃO REDONDA VERSÃO QUADRADA Branco Magnésio Branco Magnésio Símbolo ON/OFF regulável 1 módulo  montagem no lado esquerdo 5 1 574505 574506 ON OFF 574487 574486 Símbolo ON/OFF regulável 1 módulo   montagem no lado direito 5 1 ON OFF 574507 574508 Símbolo ON/OFF regulável   dois lados 2 módulos 5 2 ON OFF 574537 574538 ON OFF 574489 574488 Símbolo de iluminação 1 módulo  montagem em qualquer lado 5 1 574517 574518 574475 574474 Símbolo de iluminação 2 módulos 5 2 574543 574544 574477 574476 Símbolo de dimmer 1 módulo  montagem no lado esquerdo 5 1 574520 574522 574469 574468 Símbolo de dimmer 1 módulo  montagem no lado direito 5 1 574519 574521 Símbolo de dimmer 2 módulos 5 2 574541 574542 574471 574470 Símbolo para cima/para baixo  montagem em qualquer lado   1 módulo 5 1 574515 574516 574493 574492 Símbolo para cima/para baixo   2 módulos 5 2 574535 574536 574495 574494 Símbolo GEN 2 módulos 5 2 GEN 574539 574540 GEN 574473 574472 Símbolo GEN/ON/OFF   montagem no lado esquerdo   1 módulo 5 1 ON GEN OFF 574524 574526 GEN ON OFF 574483 574482 Símbolo GEN/ON/OFF   montagem no lado direito 1 módulo 5 1 GEN ON OFF 574523 574525 Símbolo GEN/ON/OFF 2 módulos 5 2 ON OFF GEN 574531 574532 GEN ON OFF 574485 574484 Símbolo ON/OFF   montagem no lado esquerdo 1 módulo 5 1 ON OFF 574528 574530 ON OFF 574479 574478 Símbolo ON/OFF   montagem no lado direito 1 módulo 5 1 ON OFF 574527 574529 Símbolo ON/OFF 2 módulos 5 2 ON OFF 574533 574534 ON OFF 574481 574480 Símbolo difusão sonora montagem no lado direito 1 módulo 5 1 574511 574512 574491 574490 Símbolo STOP de persiana montagem  em qualquer lado 1 módulo 5 1 574545 574546 574547 574548 Sem símbolo montagem em qualquer lado 1 módulo 5 1 574509 574510 574465 574464 Sem símbolo 2 módulos 5 2 574513 574514 574467 574466 Arteor TM   tabelas de seleção de tampas de acabamento BUS/SCS 574486 574479 574469 574481 574476 574480 574505 574538 574517 574508 574519 574516 574522 574542 574543 574536 Referências em vermelho : produtos novos

43 Arteor TM mecanismos de controle de iluminação e automação BUS/SCS Emb. Ref. Controle básico Para controlar um controlador (por ex. iluminação,  persiana ou iluminação + cortinas) dependendo da  configuração selecionada Utilizados para gerenciar grupos de funções e  centralizar esses grupos (tipo interruptor de cenário) A ser instalado em caixas de montagem embutidaControle básico A ser equipado com tampas de acabamento   (p. 42), suporte e acabamento (conforme Catálogo  Arteor Interruptores e Tomadas) 1 067552 2 módulos Para controle de 1 ou 2 comandos 1 067554 3 módulos Para controle de até 3 comandos Controle multifuncionais Para controle de 1 ou 2 comandos (por ex. Liga/ Desliga, cortinas, controle de cenário) sistema de  áudio, controle de liberação de portas, atenuação  de luz: liga/desliga gradual dependendo da  configuração selecionada A ser instalado em caixas de montagem embutidaControle especial BUS 2 módulos de microbotão A ser equipado com tampas de acabamento   (p. 42), suporte e acabamento (conforme Catálogo  Arteor Interruptores e Tomadas) Pode controlar até 4 cenários 1 067553 2 módulos 067552 067554 Emb. Ref. Controlador e atuador de montagem  embutida 1 067556 Para controle de dois circuitos de  iluminação ou um motor de persiana Controle de orientação das venezianas 2 saídas - 2 A Alimentação 230 V A ser instalado em caixas de montagem embutida A ser equipado com tampas de acabamento   (p. 42), suporte e acabamento (conforme Catálogo  Arteor Interruptores e Tomadas) Dispositivos de gerenciamento avançado  de cortinas Intertravamento de relé ou acionamento motorizado  com base em pulsos Retorno de status de posição: posção fechada,  aberta, intermediária Acionamento após ordens  diferentes: para cima,para baixo ou abrindoAtuador para persiana 1 067557  A ser equipado com tampas de acabamento: - símbolo STOP de persiana Ref. 574545/46/47/48 - símbolo para cima/para baixo Ref. 574515/16 ou 5  744 92/93 A ser equipado com acabamento e suporte   (conforme Catálogo Arteor Interruptores e Tomadas) Potência máxima do motor: 500 W Intertravamento lógico por relé Função pare, para cima, para baixo Possibilidade de ajuste do ângulo das lâminas Rechamada de uma posição de abertura/ fechamento previamente salva Gravação da posição de abertura/fechamento  no controle utilizando procedimento de auto- aprendizagemAtuador para persiana 1 067558  A ser equipado com tampas de acabamento: - símbolo STOP de persiana Ref. 574545/46/47/48 - símbolo para cima/para baixo Ref. 574515/16 ou  574492/93 A ser equipado com acabamento e suporte  (conforme Catálogo Arteor Interruptores e Tomadas) Controle ponto-a-ponto, cômodo, grupo e geral da  cortinas controladas por motor, a ser utilizado em  conjunto com atuadores Ref. 067557 Função pare, para cima, para baixo Possibilidade de ajuste do ângulo das lâminas Rechamada de uma posição de abertura/ fechamento previamente salva Gravação da posição de abertura/fechamento  no controle utilizando procedimento de auto- aprendizagem Tabela de seleção de acabamentos vide Catálogo Arteor Interruptores e Tomadas p. 66-67 Tabelas de seleção de tampas de acabamento p. 42 Referências em vermelho : produtos novos

44 Arteor TM   mecanismos de controle de iluminação e automação BUS/SCS (continuação) Emb. Ref. Controle de 4 cenários Para controle de alguns controladores e  gerenciamento de 4 cenários A ser utilizado em conjunto com o módulo de  cenário Ref. F420 (p. 46) Fornecidos completo com etiqueta de identificação  de cenário Fornecidos com tampas A ser equipado com suporte e acabamento   (conforme Catálogo Arteor Interruptores e Tomadas) 2 módulos 1 573902  Branco 1 573903    Magnésio 1 574503  Branco 1 574504  Magnésio Controle de 8 botões Mecanismo Para iluminação, automação, difusão sonora e funções de cenário 1 067592 A ser equipado com suporte e acabamento  (conforme Catálogo Arteor Interruptores e  Tomadas) 2 módulos Planilhas A5 Para customização dos símbolos de Ref. 067592 1 067596  Branco 1 067595  Magnésio Local Display BUS de 1,2" Utilizadas para controle manual ou programação de  uma das funções a seguir: - controle de 4 cenários - exibição e gerenciamento centralizado da  temperatura (1 zona) - sistema de áudio (exibição e seleção de fontes de  distribuição de áudio - ajuste de alto-falantes e da função despertador) Equipadas com tampas A ser equipado com suporte e acabamento   (conforme Catálogo Arteor Interruptores e Tomadas) 1 573716  Branco 1 573717  Magnésio Emb. Ref. Controle remoto com 5 botões Para controle remoto de equipamentos por meio de  fiação no BUS (por ex. iluminação, cortinas, etc.)Radio/ZigBee ®  - controle remoto 5 Para uso em conjunto com receptor infravermelho 1 088232 Controlador de 5 cenários Fornecido com baterias Receptores IR Equipados com espelhos versão redonda, a serem  equipados com suporte e acabamentos (conforme  Catálogo Arteor Interruptores e Tomadas) Podem operar com até 4 unidades de controle Devem ser instalados no relé de controle remoto  infravermelho Ref. No. 088232 (o receptor envia o  comando do controle remoto para o produto em  questão) 1 573900  Branco 1 573901  Magnésio 088232 573901 573902 573903  (por exemplo,  cenário IN / OUT /  DINNER / RELAX) 573716 Tabela de seleção de acabamentos vide Catálogo Arteor Interruptores e Tomadas p. 66-67 Tabela de seleção de suporte p. 59 Referências em vermelho : produtos novos

45 MyHOME  automação Emb. Ref. Atuadores liga-desliga -  BUS|SCS 1 F411U1 Atuador DIN com 1 relé NA + NF -   carga máx. 10A para lâmpadas  LED, fluorescente compacta (CFL) e  fluorescente linear, transformadores  eletrônicos e ferromagnéticos - 2 módulos DIN 1 F411U2 Atuador DIN com 2 relés independentes -  carga máx. por canal 10A para lâmpada  incandescente, para motores 300VA,   4A cos  0,5 para transformadores ferromagnéticos e 230W para lâmpadas  fluorescentes - 2 módulos DIN 1 F411/4 Atuador DIN com 4 relés NA  independentes - carga máx. por canal  6A resistiva ou 2A para lâmpadas  incandescentes - 500W para motores,  2A cos  0,5 para transformadores  ferromagnéticos e 80W para lâmpadas  fluorescentes, intertravamento de relés via  configuração - 2 módulos DIN 1 F411/1NC Atuador com 1 contato normalmente- fechado (NF) de duas vias para as cargas:  16A resistivas, 10A para lâmpadas  incandescentes, 4A para lâmpadas  fluorescentes. Quando o sistema é ligado, o  contato permanece fechado (estado LIGADO),  e se abre quando um comando de desligar é  enviado.  Desta forma, se não há alimentação  do BUS, o dispositivo permance no estado  ligado, assim como a carga que ele controla. 1 BMSW1001 Atuador liga-desliga, 1 saída com  carga máxima de 16A e 230Vac.  Conexões por terminal automático e  RJ45, grau de proteção IP20,  4 módulos DIN, Alimentação 100-240Vac  50/60Hz. Botão de controle direto da  carga. Utiliza tecnologia de comutação de  “cruzamento zero”, não tendo portanto restrição  de uso com lâmpadas fluorescentes ou reatores  eletrônicos. 1 BMSW1002 Atuador liga-desliga, 2 saídas com  carga máxima de 16A e 230Vac cada  uma. Conexões por terminal automático  e RJ45, grau de proteção IP20, 4 módulos DIN, Alimentação 100-240Vac  50/60Hz. Botões de controle direto da  carga. Utiliza tecnologia de comutação de  “cruzamento zero”, não tendo portanto restrição  de uso com lâmpadas fluorescentes ou reatores  eletrônicos. 1 BMSW1003 Atuador liga-desliga, 4 saídas com  carga máxima de 16A e 230Vac cada  uma. Conexões por terminal automático  e RJ45, grau de proteção IP20,  6 módulos DIN, alimentação 100-240Vac  50/60Hz. Botões de controle direto da  carga. Utiliza tecnologia de comutação de  “cruzamento zero”, não tendo portanto restrição  de uso com lâmpadas fluorescentes ou reatores  eletrônicos. F411U1 F411U2 F411/4 F411/1NC BMSW1001 BMSW1002 BMSW1003 F429 F416U1 F417U2 F413N F414/127 BMDI1001 Emb. Ref. Atuador dimmer -  BUS|SCS 1 BMDI1001 Dimmer 1-10V. 1 saída com carga  máxima de 4,3A e 230Vac. Conexões  por terminal automático e RJ45, grau  de proteção IP20, 6 módulos DIN,  alimentação 100/240V 50/60Hz. Botão  para controle direto da carga. 1 F413N Atuador DIN para controle de  dimerização lâmpadas fluorescentes  ou LEDs controlados por controle de  dimerização de reatores especiais de 1 a  10V (máx. 10 reatores) - 2 módulos DIN F414 1 dimmer de saída para alimentação  de lâmpadas de filamento e halogênio  com transformador ferromagnético -  fonte de alimentação de 27 Vca -   consumo de corrente de 9 mA - com pulsador  de controle de carga direta, versão montada  em trilho DIN - 4 módulos 1 F414/127 Atuador DIN dimerizável para lâmpadas  incandescentes / dicróicas ou com  transformadores ferromagnéticos -  BIVOLT - 1000VA em 127V ou 2000VA  em 230V - 4 módulos DIN F415 1 dimmer de saída para alimentação  de lâmpadas de filamento e halogênio  com transformador ferromagnético -  fonte de alimentação de 27 Vca -   corrente consumo de de 22 mA - com pulsador  de controle de carga direta, versão montada  em trilho DIN - 4 módulos 1 F416U1 Dimmer universal, 1 saída com carga  máxima de 4,3A e 230Vac.   Conexões por terminal automático e  RJ45, grau de proteção IP20,  6 módulos DIN, alimentação 100/240V 50/60Hz.  Botão para controle direto da carga. 1 F417U2 Dimmer universal, 2 saídas com carga  máxima de 1,7A e 230Vac.   Conexões por terminal automático e  RJ45, grau de proteção IP20,  6 módulos DIN, alimentação 100/240V 50/60Hz.  Botão para controle direto da carga. 1 F418 1 dimmer de saída para alimentação de  LEDs dimmer, lâmpadas fluorescentes  compactas (CFL) dimmer, lâmpadas de  halogênio econômicas e transformadores eletrônicos - 110-230 V - em  fonte de alimentação de 110-230 V - 27 Vcc -  consumo de corrente de 10 mA - com pulsador  de ajuste de carga - adequado para instalação  em perfil DIN - 4 módulos 1 F418U2 Dimmer universal de 2 canais    1 F429 Dimmer DALI com 8 saídas para  conexão de até 16 reatores DALI  em cada saída. Alimentação 230V  50/60Hz. Saída 110-240Vdc – absorção BUS 5 mA, com botão de controle direto das  cargas – Montagem em trilho DIN, 6 módulos. F414 F415 Referências em vermelho : produtos novos

46 Arteor TM   equipamentos modulares para controle   de iluminação e automação BUS/SCS (continuação) E46ADCN E46ADCN/127 E47ADCN E47ADCN/127 Emb. Ref. Fontes de alimentação Fonte de alimentação MyHOME BUS/SCS. 27V -  1,2A - instalação direita sobre trilho DIN,   tamanho - 8 módulos 1 E46ADCN 220V 9 1 E46ADCN/127 127V 9 Fonte de alimentação auxiliar opcional para alarme  externo ref. 4072L -  instalação em trilho DIN -   8 módulos -  possibilita a conexão de uma bateria  12V 7/12/24Ah para autonomia de todo o sistema 1 E47ADCN 220V 9 1 E47ADCN/127 127V 9 1 E49 Fonte de alimentação compacta para  sistemas de automação e termorregulação  - Primário 230 Vac     Secundário 27Vac - potência máxima 600mA - Instalação em trilho DIN - 2 módulos Fonte de alimentação para difusão sonora -  alimentação - 27Vcc - carga máxima no secundário  de 1200mA - montagem em trilho DIN - 8 módulos 1 346000 220V 9 1 346001 127V 9 11 346020 346021 Fonte de alimentação compacta (2 DIN)  para módulos especiais de MyHOME -  220V 9 11 346030 346031 Fonte de alimentação 2 fios compacta  com adaptador de áudio/vídeo integrado  – para instalações básicas com apenas  uma fonte sonora. 2 módulos - 220V 9 Modulo de cenários 1 F420 Módulo que memoriza 16 cenários  de automação, difusão sonora,  termorregulação e videoporteiro –   2 módulos DIN Interface de contatos 1 3477 Interface de comando Basic com  2 contatos independentes para  comandos de 2 atuadores com  cargas simples ou um único atuador  com carga dupla. A entrada aceita interruptores  e botões tradicionais com contatos NA e NF ou  tecla dupla interbloqueada (ref. L4037) 1 F428 Idem acima - 2 módulos DIN Módulo de memória 1 F425 Módulo de memorização do status   dos atuadores - em caso de queda   de energia, restabelece o sistema -   2 módulos DIN Emb. Ref. Servidor web de áudio/vídeo 1 F454 Web server de áudio/vídeo para o  controle remoto do sistema usando  páginas web ou o portal MyHOME.   O dispositivo pode funcionar como  uma porta de entrada para uso do software  MHVisual e Virtual Configurator - 6 módulos DIN 1 F455 Gateway para gerenciar sistema  MyHOME local ou remotamente. Este  módulo pode ser usado como uma  entrada de configuração virtual. 1 F459 Gateway para gerenciar sistema  MyHOME local ou remotamente. Este  módulo pode ser usado como uma  entrada de configuração virtual. Permite gerenciamento e inclusão de drivers.  Comissionamento remoto. Programação e  atualização de produtos MyHOME conectando  via IP. Programador de cenários 1 MH202  Dispostivo que memoriza cenários  programados através do software  TiMH200. O cenário pode ser ativado  por horários, datas, ativação manual,  eventos externos (canais auxiliares) ou gerados  na automação, termorregulação ou sistema  de alarme. Possui variáveis lógicas internas  e relógio astronômico. Pode ser especificado  como gateway para uso dos softwares MH Visual  e Virtual Configurator. Tamanho: 6 módulos DIN.   Requer fonte de alimentação 346020 Gateway / módulo de cenário IP 1 MH201 Gerencia os cenários relacionados aos  quartos de hotel (com tempo básico e  condições de lógica) - Funciona como  um gateway (porta de entrada) para o  software de Configuração e Supervisão -   1 módulo DIN Dispositivos de integração Interface SCS-SCS 1 F422 Interface entre dois sistemas BUS|SCS,  mesmo que dedicados à diferentes  funções F422 MH201 MH202 F454 Referências em vermelho : produtos novos

47 Arteor TM      detectores 574048 N4658N N4659N Emb. Ref. Detectores de movimento/presença PIR Controle integrado, usando uma  combinação de raios infravermelhos  passivos e ultrassons e sensor de  luminosidade. Ativação manual  da luz usando o pulsador frontal e  desligamento automático com base  no nível de luminosidade e movimento.  Limites do atraso de desligamento e  do sensor de luminosidade ajustáveis  usando o controle remoto uni/ bidirecional (BMSO4003 e BMSO4001),  configuração física ou virtual. Nº de  módulos - padrão  ocupados  na placa LIVING•LIGHT 111 N4658N NT4658N L4658N White Tech Anthracite 2 2 2 Sensor de infravermelho passivo para  detecção de movimento e do nível  de iluminação. Cobertura de 5 m  de largura por 180° e profundidade  de campo de 9m a uma altura de  instalação de 1,2 m. Limites do  atraso de desligamento e do sensor  de luminosidade ajustáveis usando  o controle remoto uni/bidirecional  (BMSO4003 e BMSO4001),  configuração física ou virtual. LIVING•LIGHT 111 N4659N NT4659N L4659N White Tech Anthracite 2 2 2 Gerenciamento do nível de iluminação de acordo  com a presença de pessoas e nível de luz  natural: isto significa conforto visual máximo para  os usuários e uma grande contribuição para a  economia de energia. No setor de serviços, são  possíveis economias de 55% a 75 %. ATÉ 55% dE ECONOMIA em conformidade com  a norma EN15193 Emb. Ref. Detector dupla tecnologia Sensores de gerenciamento de iluminação  tecnologia Dual de montagem nivelada com   a superfície da parede, 180° Detecção infravermelha e ultrassônica, alcance 8 m Altura de fixação recomendada: 1,2 m IP 41 Consumo: 0,2 W em espera Botão integrado Para instalação em caixa, profundidade 40 mm mín.,  ou em caixa de montagem superficial Ref. 572390   2 módulos 1 574048  Branco 1 574098  Magnésio Detectores Equipado com placa versão quadrada Pode ser equipada com placas de acabamento Para ser instalado embutido. 2 módulosDetector IR FIxo Detector de presença volumétrica com  infravermelho passivo Sinal de alarme, LED com memória Alcance de 8 metros, 14 bandas divididas em 3 níveis Possível ativação de pré alarme do canal auxiliar Abertura angular de 105° 1 573936  Branco 1 573937  Magnésio Detector IR Ajustável Detector de presença volumétrica com  infravermelho passivo Sinal de alarme, LED com memória Alcance de 8 m, 14 bandas divididas em 3 níveis Possível ativação de pré alarme de canal auxiliar Abertura angular de 105° a 0° Lente giratória em 2 eixos 1 573938  Branco 1 573939  Magnésio Detector de dupla tecnologia (IR e MW) Detector de presença volumétrica composto por  dois sensores: um de infravermelho para detectar  corpos quentes (IR) e um com microondas para  detectar movimentos (MW) O alarme só é acionado quando ambos os  detectores são ativados 1 573940  Branco 1 573941  Magnésio Referências em vermelho : produtos novos

48 Arteor TM     dispositivos e acessórios de controle da iluminação e automação BUS/SCS Emb. Ref. Cabos de conexão 1 L4669 par blindado composto de 2 cabos  flexíveis com revestimento trançado não  blindado - isolação de 300/500 V  - compatível com as normas CEI 46-5 e  CEI 20-20 - comprimento da bobina de 100 metros 1 L4669/500 como descrito acima - comprimento da  bobina de  500 metros 1 L4669KM1 como descrito acima - comprimento do  carretel 1000 metros (1) 1 L4669S SCS blindado duplo composto de  2 cabos flexíveis com revestimento  trançado não blindado para uso no  sistema de alarme antifurto - isolação  de 300/500 V - compatível com as normas   CEI 46-5 e CEI 20-20 - comprimento da bobina   de 100 metros 1 336904 cabo específico com 2 condutores  torcidos. Pode ser instalado na tubulação  de subsolo, de acordo com as normas  CEI 20-13 e CEI 20-14. Ele garante o  melhor desempenho nos sistemas de vídeo   (maior distância entre o EP e o Telefone em  comparação com outros cabos). Comprimento   da bobina de 200 metros (1) para informações sobre disponibilidade, entre em contato com  seu consultor local L4669 L4669/500 L4669HF 336904 Emb. Ref. Kit de configuração virtual 1 3504 kit para configuração do sistema de  Automação usando um PC e o software  VIRTUAL CONFIGURATOR, fornecido  como padrão em CD e o cartão SD Configuradores - pacote de 10 peças tipo  simples 10 3501/0 configurador 0 10 3501/1 configurador 1 10 3501/2 configurador 2 10 3501/3 configurador 3 10 3501/4 configurador 4 10 3501/5 configurador 5 10 3501/6 configurador 6 10 3501/7 configurador 7 10 3501/8 configurador 8 10 3501/9 configurador 9 5 3501/GEN configurador GEN 5 3501/GR configurador GR 5 3501/AMB configurador AMB 5 3501/AUX configurador AUX 5 3501/ON configurador ON 5 3501/OFF configurador OFF 5 3501/OI configurador OI Configuradores - pacote de 10 peças tipo  simples 5 3501/PUL configurador PUL 5 3501/SLA configurador SLA 5 3501/CEN configurador CEN 5 3501/T configurador  ↑↓ 5 3501/TM configurador  ↑↓ M Kit configurador 1 3501K kit de configuradores de 0 a 9 1 3501K/1 kit dos configuradores AUX, GEN,   GR, AMB, ON, OFF, O/I, PUL, SLA,   CEN,  ↑↓ , ↑↓ M 1 063400 kit de Jumps para configuração Pinças configuradoras 1 3502 pinças para conexão e remoção de  configuradores (1) Suporte de mesa 506e 1 349319 suporte de mesa para soluções 4”x4”   (touch screen, vídeo station e comandos).  3501/1 3501/2 3501/3 3501/4 3501/GEN 3501/GR 3501/AMB 3501/AUX 3501/0 3501/PUL 3501/SLA 3501/CEN 3501/T 349319 Sistema  Cabo L4669 L4669/500 L4669KM1 L4669S 336904 L4669HF Automação • • (2) Alarme antifurto • • (2) Gerenciamento de energia / Display de cons. • • (2) Termorregulação • • (2) Difusão Sonora • Sistema de videoporteiro • NOTA  (1): para informações sobre disponibilidade, entre em contato com seu representante de  vendas BTicino local  (2): para sistemas com linhas de cabos subterrâneos Referências em vermelho : produtos novos

49 n  Cargas que podem ser acionadas  A tabela a seguir permite a identificação do dispositivo atuador dependendo do que deve ser usado, das características elétricas da carga a ser  controlada e das características da instalação.Advertência: A não ser que especificado de modo contrário no folheto de instruções, deve ser adaptada uma proteção termomagnética de 10 A  na rede de energia elétrica para os atuadores. MyHOME  automação TABELA DE CARGAS Atuadores Módulos Fonte de alimentação  do dispositivo Cargas controláveis   Lâmpadas  incandescentes   e halogena Lâmpadas LED Lâmpadas  fluorescentes  lineares 1) Lâmpadas  fluorescentes  compactas Transformadores  eletrônicos 3) Transformadores  ferromagnéticos 2) 3) Motorredutores  para persianas 4) F411U1 2 DIN BUS/SCS 2300 W @ 250 Vca 10 A 500 W @ 250 Vca 2 A 4 A 920 W @ 250 Vac 500 W @ 250 Vca 2 A 4 A 920 W @ 250 Vac 4 A cos j 0.5 920 VA @ 250 Vac - F411U2 2 DIN BUS/SCS 1380 W @ 250 Vca 10 A 250 W @ 250 Vca 2 A 4 A 230 W @ 250 Vac 250 W @ 250 Vca 2 A 4 lâmpadas máximo 4 A 230 W @ 250 Vac 4 A cos j 0.5 460 VA @ 250 Vac 2 A 460 W @ 250 Vac F411/4 2 DIN BUS/SCS 20 W @ 110 Vca 70 W @ 230 Vca 35 W @ 110 Vca 2 lâmpadas máximo 0.3 A 70 W @ 230 Vac 35 W @ 110 Vac 70 W @ 230 Vca 35 W @ 110 Vca 2 lâmpadas máximo 0.3 A 70 W @ 230 Vac 35 W @ 110 Vac 2 A cos j 0.5 460 VA @ 230 Vac 220 VA @ 110 Vac 2 A 460 W @ 230 Vac 220 W @ 110 Vac F411/1NC 2 DIN BUS/SCS 220 VA @ 110 Vca - 4 A  920 W @ 230 Vac 440 W @ 110 Vac 500 W @ 230 Vca 250 W @ 110 Vca 10 lâmpadas máximo 4 A 920 W @ 230 Vac 440 W @ 110 Vac 4 A cos j 0.5 920 VA @ 230 Vac 440 VA @ 110 Vac - - BMDI1001 6 DIN 100-240 Vac   @ 50/60 Hz 4.3 A 1000 VA @ 230 Vac 500 VA @ 110 Vac - - 4.3 A 1000 VA @ 230 Vac 500 VA @ 110 Vac 4.3 A 1000 VA @ 230 Vac 500 VA @ 110 Vac - - - - - - BMSW1002 4 DIN 100-240 Vac   @ 50/60 Hz 16 A 3680 W @ 230 Vac 1760 W @ 110 Vac 2.1 A 500 VA @ 230 Vac 250 VA @ 110 Vac 4.3 A 10x(2x36 W) @  230 Vac 5x(2x36 W) @ 110  Vac 5 A 1150 VA @ 230 Vac 550 VA @ 110 Vac 16 A 3680 VA @ 230 Vac 1760 VA @ 110 Vac 16 A 3680 VA @ 230 Vac 1760 VA @ 110 Vac - - BMSW1003 6 DIN 100-240 Vac   @ 50/60 Hz 16 A 3680 W @ 230 Vac 1760 W @ 110 Vac 2.1 A 500 VA @ 230 Vac 250 VA @ 110 Vac 4.3 A 10x(2x36 W) @  230 Vac 5x(2x36 W) @ 110  Vac 5 A 1150 VA @ 230 Vac 550 VA @ 110 Vac 16 A 3680 VA @ 230 Vac 1760 VA @ 110 Vac 16 A 3680 VA @ 230 Vac 1760 VA @ 110 Vac - - F413N 2 DIN BUS/SCS 1 lâmpada máximo - 2 A 460 W @ 230 Vca 5) 220 W @ 110 Vca 5) MAX. 10 estabilizadores tipo  T5, T8, compacto ou driver  para LED - - - - - - - - F414 4 DIN BUS/SCS - 40 W @ 230 Vca - - - - - - 0.25 – 4.3A 60 – 1000 VA @ 230 Vac  - 50 Hz 0.25 – 3.5A 60 – 800 VA @ 230 Vac  - 60 Hz - - F418 4 DIN BUS/SCS 1 lâmpada máximo - - - 1 - 300 VA  6)  @ 230 Va.c. 1 - 150 VA @ 127 Va.c. 1 - 300 VA  6)  @ 230 Va.c. 1 - 150 VA @ 127 Va.c. - - - - F418U2 4 DIN BUS/SCS 300 W @ 240 Vca 150 W @ 127 Vca 300 VA @ 240 Vca 150 VA @ 127 Vca - 300 VA @ 240 Vca 150 VA @ 127 Vca 300 VA @ 240 Vca 150 VA @ 127 Vca - - F416U1 6 DIN 100-240 Vac   @ 50/60 Hz 4.3 A 40 – 1000 W @ 230  Vac 40 – 500 W @ 110 Vac - - - - 4.3 A 40 – 1000 W @ 230 Vac 40 – 500W@110Vac 4.3 A 40 – 1000 VA @ 230 Vac 40 – 500 VA @ 110 Vac - - F417U2 6 DIN 100-240 Vac   @ 50/60 Hz 1.7 A 40 – 400 W @ 230 Vac 40 – 200 W @ 110 Vac - - 1.7 A 40 – 400 W @ 230 Vac 40 – 200 W @ 110 Vac 1.7 A 40 – 400 W @ 230 Vac 20 – 200 W @ 110 Vac - - Observações: 1) lâmpadas fluorescentes com fator de potência corrigido, lâmpadas econômicas, lâmpadas de descarga. 2) é necessário considerar a eficiência do transformador para calcular a potência eficaz da carga do atuador. Por exemplo, se você conectar um dimmer em um  transformador ferromagnético de 100VA com eficiência de 0,8, a potência eficaz da carga será de 125VA. 3) o transformador deve ser carregado em sua potência nominal e, em qualquer caso, nunca abaixo de 90% daquela potência. Recomenda-se utilizar um  transformador ao invés de vários transformadores em paralelo. Por exemplo, é preferível utilizar um transformador de 250VA com 5 holofotes de 50W conectados ao  invés de 5 transformadores de 50VA em paralelo, cada um com um holofote de 50W. 4) o símbolo     mostrado nos atuadores se refere a um motorredutor para as persianas. 5) apenas compatível com as lâmpadas selecionadas com o Estabilizador 1/10 V. 6) para os LEDs e CFLs dimmers mais comuns disponíveis no mercado, 300 VA corresponde a cerca de 200 W

50 Emb. Ref. Sondas Para controle da temperatura ambiente do sistema  de aquecimento e refrigeração. Disponível na  versão quadrada A ser instalado em caixas embutidas na parede 2 módulosStandard Faixa de ajuste da temperatura: de 3°C a 40°C 1 573920  Branco 1 573921  Magnésio Com botão de regulagem Faixa de ajuste da temperatura: de 3°C a 40°C  com botão de regulagem de +/– 3 °C em relação à  temperatura de ajuste e seleção de modalidade 1 573922  Branco 1 573923  Magnésio Com seleção de velocidade para FAN-COIL  manual/automática para condicionador de ar Faixa de ajuste da temperatura: de 3°C a 40°C com  seleção de velocidade manual/automática para  condicionador de ar 1 573924  Branco 1 573925  Magnésio Telas de toque (LOCAL DISPLAY) Utilizadas para controle manual ou programação  de uma das seguintes funções: controle de 4  cenários, exibição e gerenciamento centralizado da  temperatura (1 zona), sistema de áudio (exibição e  seleção das fontes de distribuição de áudio, ajuste  dos alto-falantes e ajuste da função despertador) Disponível na versão quadrada, a serem equipadas  com suporte e acabamentos (conforme Catálogo  Arteor Interruptores e Tomadas) 1 573716  Branco 1 573717  Magnésio Arteor TM controle de temperatura BUS/SCS Emb. Ref. Unidades centrais de controle da  temperatura Equipadas com placas versão quadrada A ser equipada com acabamentos especiais   (p. 62) Fornecidas com suporte de montagem de embutir  bateria de 7,2 V Para montagem em caixa 080124 Pode gerenciar até 99 zonas 1 573918  Branco 1 573919  Magnésio Termostato com display 1 067459 Termostato de montagem embutida com  tela e iluminação de fundo Pode ser utilizada para controle da  temperatura de uma zona individual,  independente da presença ou não de uma unidade  central de temperatura É provida de uma sonda de temperatura e entrada  para conexão de uma linha de contato (por ex.  contato de janela) Pode ser utilizada para gerenciamento de diferentes  tipos de sistemas e para regulagem da rotação do  ventilador no caso de utilização de condicionadores  de ar.  Possibilidade de operação automática (verão/ inverno) com sistemas compatíveis. Disponível na  versão quadrada. A ser equipada com acabamento e suporte   (conforme Catálogo Arteor de Interruptores e  Tomadas) A ser instalado em caixas embutidas na parede 2 módulos 573919 573920 573924 573923 573717 Tabela de seleção de acabamentos vide Catálogo Arteor Interruptores e Tomadas p. 66-67 Características técnicas veja a Ficha Técnica Caixa Especial Módulo 080124 573918 573919 573934 573935 573946 573947 Referências em vermelho : produtos novos

51 Arteor TM controle de temperatura BUS/SCS (continuação) Características técnicas veja a Ficha Técnica Emb. Ref. Atuadores DIN 1 F430R8 atuador com 8 relés independentes  para o controle de válvulas liga/desliga  (on-off), válvulas motorizadas (aberto- fechado e três pontos), bombas e  bobinas de ventilação (fan coils) com 2 e  4 tubos - 4A resistivo, válvulas, bombas  e bobinas de ventilação de motor de 1A -  conexão BUS/SCS, 4 módulos DIN 1 F430R3V10 atuador com 3 relés independentes e   2 saídas de 0-10 Volts para o controle de  bobinas de ventilação com 2 e 4 tubos   com válvulas de 0-10 Volts proporcionais -  4A resistivo, bobina de ventilação de 1A -  conexão BUS/SCS, 4 módulos DIN 1 F430V10 atuador com 2 saídas de 0-10 Volts para  o controle de válvulas de 0-10 Volts  proporcionais - conexão BUS/SCS, 2  módulos DIN L4669 L4669/500 L4669HF 336904 Emb. Ref. Cabos de conexão 1 L4669 par blindado composto de 2 cabos  flexíveis com revestimento trançado não  blindado - isolação de 300/500 V  - compatível com as normas CEI 46-5 e  CEI 20-20 - comprimento da bobina de 100 metros 1 L4669/500 como descrito acima - comprimento da  bobina de  500 metros 1 L4669KM1 como descrito acima - comprimento do  carretel 1000 metros (1) 1 L4669S SCS blindado duplo composto de  2 cabos flexíveis com revestimento  trançado não blindado para uso no  sistema de alarme antifurto - isolação  de 300/500 V - compatível com as normas   CEI 46-5 e CEI 20-20 - comprimento da bobina   de 100 metros 1 336904 cabo específico com 2 condutores  torcidos. Pode ser instalado na tubulação  de subsolo, de acordo com as normas  CEI 20-13 e CEI 20-14. Ele garante o  melhor desempenho nos sistemas de vídeo   (maior distância entre o EP e o Telefone em  comparação com outros cabos). Comprimento   da bobina de 200 metros (1) para informações sobre disponibilidade, entre em contato com  seu consultor. F430R8 F430R3V10 F430V10 E46ADCN E46ADCN/127 E47ADCN E47ADCN/127 Fontes de alimentação Fonte de alimentação MyHOME BUS/SCS.    27V - 1,2A - instalação direita sobre trilho DIN,   tamanho - 8 módulos 1 E46ADCN 220V 9 1 E46ADCN/127 127V 9 Fonte de alimentação auxiliar opcional para alarme  externo ref. 4072L -  instalação em trilho DIN -   8 módulos -  possibilita a conexão de uma bateria  12V 7/12/24Ah para autonomia de todo o sistema 1 E47ADCN 220V 9 1 E47ADCN/127 127V 9 1 E49 Fonte de alimentação compacta para  sistemas de automação e termorregulação  - Primário 230 Vac     Secundário 27Vac - potência máxima 600mA - Instalação em trilho DIN - 2 módulos

52 Arteor TM alarme de intrusão BUS/SCS 573934 573941 573944 573948 Emb. Ref. Centrais de alarme de intrusão Equipadas com suporte na versão quadrada A ser equipada com acabamentos especiais (p. 64) Fornecidas com suporte. Montagem de embutir Central com dispositivo de discagem telefônica RDSI integrado Permite ativação/desativação manual acima do  sistema Pode gerenciar até 72 detectores 1 573934  Branco 1 573935  Magnésio Detectores Disponível na versão quadrada A ser equipada com suporte e acabamentos   (conforme Catálogo Arteor Interruptores e Tomadas) A ser instalada em caixa embutida na parede 2 módulosDetectores IR fixos Detector de presença volumétrica com raios  infravermelhos passivos LED de sinalização de alarme com memória alcance  8 metros, 14 bandas divididas em 3 níveis Possível ativação de canal auxiliar de pré-alarme Abertura angular 105° 1 573936  Branco 1 573937  Magnésio Detectores IR reguláveis Detector de presença volumétrica com raios  infravermelhos passivos LED de sinalização de alarme com memória alcance  8 metros, 14 bandas divididas em 3 níveis Possível ativação de canal auxiliar de pré-alarme A abertura angular pode ser dividida de 105° a 0° Lente giratória em 2 eixos 1 573938  Branco 1 573939  Magnésio Detectores de dupla tecnologia (IR e MW) Detector de presença volumétrica composto por  dois sensores: um infravermelho para detecção de  corpos quentes (IR) e um com microondas para  detecção de movimentos (MW) O alarme somente é acionado quando ambas as  tecnologias dedetecção são ativadas 1 573940  Branco 1 573941  Magnésio Emb. Ref. Módulos de atuadores de relés 1 F481 Módulo atuador de configuração múltipla  com saída relé contatos -C-NA-NF,   24 V 0,4 A cos  j 0,4 - a ser usado para a  repetição de vários tipos de alarmes com  base na configuração. Pode ser ativado por:  alarmes antifurto, sinais de final de bateria, válvula  de alarme técnico fechada - módulo base -   2 módulos DIN Teclados Disponível na versão quadradaTeclados de alarme Ativação/desativação via código numérico 2 módulos A ser equipado com suporte e acabamento   (conforme Catálogo Arteor Interruptores e Tomadas) 1 573944  Branco 1 573945  Magnésio Teclados Ativação/desativação do teclado via código numérico Permitem a visualização de informações e o  gerenciamento de outras funções, como o  gerenciamento independente de zonas. Fornecidos com suporte de montagem embutida e  bateria de 7,2 V Ref. 067518 1 573946  Branco 1 573947  Magnésio Leitores de transponder Disponível na versão quadrada A serem equipados com suporte e acabamento   (conforme Catálogo Arteor Interruptores e Tomadas) A serem instalados em caixas de montagem  embutida 2 módulos Leitor de transponder que ativa/desativa o sistema  com o transponder (crachá)  Utilizados para controle de até 30 transponders 1 573948  Branco 1 573949  Magnésio Módulo de alarme com 8 entradas Equipada com suporte na versão quadrada. Fornecida com suporte. Montagem de embutir. Dispositivo com 8 entradas independentes e uma  entrada adicional para alarme de pânico. Cada  entrada pode ser habilitada individualmente.  O sistema pode ser armado/desarmado pela entrada  de 5 dígitos numéricos ou usando a chave transponder. 1 573954  Branco 1 573955  Magnésio Tabela de seleção de acabamentos vide Catálogo Arteor Interruptores e Tomadas p. 66-67 Características técnicas veja a Ficha Técnica Para Ref. 573934, 573935, 573954 e 573955 veja Tabela de seleção p. 62 573938 Referências em vermelho : produtos novos

53 Arteor TM alarme de intrusão BUS/SCS (continuação) Emb. Ref. Alarmes sonoros Sirene interna 90dB 1 573984 Pode ser instalado em caixa de montagem embutida  na parede A serem equipados com bateria de 6 V Ref. 067516 Intensidade sonora 90 dB(A) a 3 metros Protegidos contra desligamento forçado e  adulteração Acessórios Baterias 1 040749 Bateria de chumbo 12 V - 7 Ah Módulo de interface de contato 1 3480 módulo de interface para 2 linhas de  contatos eletromagnéticos NF/NA -  possibilidade de conexão de uma linha   de proteção de contatos balanceada ou  não-balanceada - LED de advertência de alarme  com disparo de memória - possibilidade de ativação  do canal de pré-alarme auxiliar - módulo básico 1 F482 como descrito acima - para gerenciamento  de duas linhas de contato eletromagnético  NF e detector de cabo para persianas -   2 DIN 1 3480V12 módulo de interface de contato com saída  de 12 V para conexão ao sistema de alarme  antifurto de um fio mecânico de persiana  (referência 3514), ou similar, ou um contato  normalmente fechado/normalmente aberto e uma  barreira de IR, para janelas - módulo básico 1 F482V12 como descrito acima, mas gerencia   2 contatos - 2 DIN OBSERVAÇÃO: O dispositivo referência 3480 também é pré- definido no gerenciamento de “alarmes técnicos” em geral. Barreiras IR barreiras de infravermelho ativas para proteção de  janelas e portas. O dispositivo consiste de   2 colunas, uma opera como TRANSMISSOR (TX),  a outra como RECEPTOR (RX). Quando vários  feixes IR são quebrados, o alarme é acionado  imediatamente. 1 3518 barreira de janela - 1 metro - 4 feixes 1 3518 barreira de porta - 2 metros - 8 feixes 1 3518/50 barreira de janela - 0,5 metros - 2 feixes 1 3518/150 barreira de janela - 1,5 metro - 6 feixes Emb. Ref. Detectores de abertura periféricos Contatos magnéticos 5 3510 detectores de interface de contato  eletromagnético NF e linha de proteção -  versão embutida 5 3510M detector como descrito acima - feito de  bronze com alta resistência mecânica,  para instalação em janelas e portas de  material não-ferromagnético ou em portas  e janelas de seção reduzida 1 3510PB detector como descrito acima - feito de  bronze com alta resistência mecânica,  para instalação em todos os tipos  de janelas e portas e também portas  reforçadas 5 3511 detector como descrito acima - versão  montagem visível 1 3512 detector como descrito acima - feito  de alumínio fundido, para instalação  em portas basculantes ou corrediças.  Predefinido para instalação de piso 1 3513 detector como descrito acima - versão  para instalação visível em superfícies  metálicas Detector de ruptura de janela 1 3516 detector piezoelétrico de ruptura de janela.  Instalação por meio de fita adesiva de dupla- face, fornecida. Proteção de janelas com três  metros de abertura diagonal máxima Esteira 1 043112 Colocada sob o objeto a ser protegido ou sob o  carpete e esteira colocada no caminho de acesso Dispositivo de detecção para uso em  conjunto com a interface Ref. 3480 Sensor de inundação 1 3482 sensor de detecção de água - para ser usado  em conjunto com a interface de contato,  referência 3480, no modo de alarme técnico 067513 043100 573984 Características técnicas veja a Ficha Técnica Referências em vermelho : produtos novos

54 Arteor TM sistema de entrada da porta BUS/SCS Dimensões das unidades de exibição interna de vídeo Ref. 573950/51 Distâncias de instalação para os sistemas de vídeo de entrada da porta 230V  Unidade interna   de vídeo Alimentação   elétrica Painel   de rua 0.2 mm 2 50 m 50 m 50 m (distância máx. total) PT278 (28 mm 2 ) 90 m 115 m 150 m (distância máx. total) SYT 6/10-SYT 5/10 (0,5 mm 2 ) 60 m 80 m 140 m (distância máx. total) SYT 9/10-SYT 8/10 (1 mm 2 ) 200 m 200 m 200 m (distância máx. total) Distâncias de instalação para os sistemas de áudio de entrada   da porta Unidade interna  de áudio Alimentação  elétrica Painel   de rua Liberação   da porta 0.28 mm 2 140 m 200 m 30 m 340 m 0.50 mm 2 210 m 290 m 50 m 500 m 1 mm 2 420 m 580 m 100 m 1000 m 151.5 151.5 33.2 Arteor TM sistema de vídeoporteiro BUS/SCS Emb. Ref. Vídeo Display interno Unidade interna viva-voz Tela LCD colorida 2,5” Opção de integração no sistema de BUS.  Equipadas com placas Brancas ou Magnésio,  a serem equipadas com acabamentos  especiais. A serem instaladas em caixa de  montagem embutida 1 573950  Branco  1 573951  Magnésio  Câmeras 2 fios color Câmeras coloridas de 2 fios com lente giratória Regulagem automática de foco e brilho Microfone incorporado. A serem instaladas em  caixa de montagem embutida 2 módulos 1 573952  Branco  1 573953  Magnésio  573950 573952 Tabela de seleção de acabamentos vide Catálogo Arteor  Interruptores e Tomadas p. 66-67. Características técnicas veja   a Ficha Técnica. Para Ref. 573950 e 573951 veja tabela p. 62 Fontes de alimentação Fonte de alimentação MyHOME BUS/SCS. 27V -  1,2A - instalação direita sobre trilho DIN,   tamanho - 8 módulos 1 E46ADCN 220V 9 1 E46ADCN/127 127V 9 Fonte de alimentação auxiliar opcional para alarme  externo ref. 4072L -  instalação em trilho DIN -   8 módulos -  possibilita a conexão de uma bateria  12V 7/12/24Ah para autonomia de todo o sistema 1 E47ADCN 220V 9 1 E47ADCN/127 127V 9 1 E49 Fonte de alimentação compacta para  sistemas de automação e termorregulação  - Primário 230 Vac     Secundário 27Vac - potência máxima 600mA - Instalação em trilho DIN - 2 módulos Referências em vermelho : produtos novos

55 Arteor TM gerenciamento de energia e perda de carga BUS/SCS 3523 3522 F521 F522 Emb. Ref. Indicadores de consumo Interface do contador de pulsos 1 3522 interface de contagem de pulsos para a  coleta de dados dos medidores (água, gás,  etc) com saída por pulsos.   Os valores medidos podem ser exibidos na  Tela Sensível ao Toque ou Tela Sensível ao Toque  Multimídia. Versão módulo básico para instalação  oculta. Fonte de alimentação de 27 V a partir do BUSIndicador de consumo para 3 circuitos 1 F420 dispositivo que habilita a memorização  de 16 cenários de Automação, Difusão  Sonora, Termorregulação e aplicações de  Videoporteiro - 2 módulos DIN Toróide adicional 1 3523 toroides adicionais para o medidor BUS com  três entradas para os toroides, referência  F520 e atuador com sensor, referência F522,  para a medição da corrente de fuga para  terra. Comprimento do cabo de 400 mm Concentrador de dados IP 1 F524 dispositivo para o registro dos dados de  consumo de energia de até 10 medidores   com enrolamento toroide, referência F520,   ou interfaces contadoras de impulsos,  referência 3522. Os dados podem ser exibidos na Tela  Sensível ao Toque ou através da visita nas web pages  integradas apropriadas, desde que o dispositivo esteja  conectado a uma rede LAN através de sua porta  Ethernet. O dispositivo tem um alojamento micro-SD  para permitir uma cópia de segurança dos dados  gravados. Instalação em perfis padrão DIN - 1 módulo  - fonte de alimentação de 27 V a partir do BUS. Acessórios Peças sobressalentes do indicador de consumo   Ref. 03555 e controladores Ref. 003557/58/59 10 3508BUS fixação plug-in para conexão do BUS 10 3508U2 fixação plug-in de 2 polos  10 3508U3 fixação plug-in de 3 polos  3508BUS Emb. Ref. Gerenciamento de carga e perda de carga Unidade de controle central 1 F521 unidade central para o gerenciamento e  controle dos atuadores do sistema de controle  de carga, para evitar o risco de desconexão   do dispositivo de proteção contra surtos do fornecedor de eletricidade. A unidade central   controla no máximo até 63 cargas, com uma potência  de contrato de 1,5 a 18 kW e tolerância de até   +/- 20%. Versão montada em trilho DIN - 1 módulo -   o dispositivo é fornecido com 1 toroideControle de monitoramento de carga Na versão quadrada A ser equipado com suporte e acabamento   (conforme Catálogo Arteor Interruptores e Tomadas) Utilizado para exibir o status da carga controlada  pela unidade de controle de carga central   (Ref. F521) e forçar a operação da carga de forma  independente  Utilizado para forçar a carga durante operação  normal e reativar a carga desativada 1 573985  Branco 1 573991  Magnésio Controlador 16 A 1 003559 Utilizado para definir um nível de prioridade para um circuito no contexto de uma função  de perda de carga Para instalação na unidade consumidora 1 módulo DIN 17,5 mm Pode ser utilizado como um controlador de caixa de controle eletrônico e/ou um controlador de gerenciamento de energiaControlador 16 A com medição de consumo 1 F522 atuador com sensor de corrente integrado  para módulo de consumo de carga  controlado. 1 relé - para cargas simples,   16 A resistivo, 10 A para lâmpadas  incandescentes e 4 A para lâmpadas fluorescentes  ou transformadores ferromagnéticos - relé biestável  com cruzamento de zero para as funções de  Gerenciamento e/ou Automação de controle de carga.  Versão montada em trilho DIN - 1 módulo. Controle  da corrente de fuga para o terra possível através  da conexão de um enrolamento toroide adicional,  referência 3523Exibição de energia 1 067205 Tela básica de 1,6’’ para visualização do consumo  de diferentes linhas (dados procedendo de Ref.  003555/57/54) e/ou controle dos atuadores  pertencentes ao sistema de gerenciamento de  carga (Ref. 003558/59) - 2 módulos Atuador 16 A 1 F523 1 atuador relé - para cargas simples, 16 A  resistivo, 10 A para lâmpadas incandescentes  e 4 A para lâmpadas fluorescentes ou  transformadores ferromagnéticos -  Relé biestável com cruzamento de zero para funções  de Gerenciamento e/ou Automação de controle de  carga. Versão montada em trilho DIN - 1 módulo Medidor de  eletricidade Painéis  fotovoltaicos Painéis térmicos solares  Interface de  contagem de  pulsos  Atuador Unidade central de  controle de carga  bUs 2 n  Diagrama do sistema para exibição da energia produzida  e consumida e de gerenciamento de carga Referências em vermelho : produtos novos

56 Arteor TM gerenciamento de energia BUS/SCS Emb. Ref. Gerenciamento local Local Display 1,2" Tela de toque OLED 1,2" para gerenciamento máx.  de 4 das funções a seguir: sistema de áudio, controle de temperatura,  cenários, visualização de consumos de energia e  gerenciamento de carga 2 módulos Equipadas com tampas. 1 573716  Branco  1 573717  Magnésio  Display Touch Screen MyHOME 3,5'' 1 573958 Tela de toque colorida de 3,5" para  gerenciamento de funções de  iluminação, automação, alarme de  intrusão, controle de temperatura,  cenários e gerenciamento de  energia  Equipada com conector USB de  painel frontal para configuração  e preparação da linguagem de  programação Open Webnet A ser instalada em caixa de montagem embutida na  parede Equipada com surround, a ser equipada com  acabamento especiais (p. 64)Display Touch Screen MyHOME 10'' Tela LCD 16/9 10" usada para: - gerenciamento do sistema MyHOME e vídeo de  entrada da porta - gerenciamento de conteúdos multimídia (Ethernet,  USB, cartão SD) e navegador web - gerenciamento de perfis customizados  Navegação pelos cômodos Opção de customização de imagens em segundo  plano Instalação de montagem em parede Fornecido completos com acabamento Requer unidade de fonte de alimentação Ref. 346020 1 067219  Branco  1 067228  Preto  Emb. Ref. Gerenciamento remoto Servidor web de áudio/vídeo 1 F454 web server de áudio/vídeo para o  controle remoto do sistema usando  páginas web ou o portal MyHOME.   O dispositivo pode funcionar como  uma porta de entrada para uso do software  MHVisual e Virtual Configurator - 6 módulos DIN Outros dispositivos Software de supervisão 1 MHVISUAL software de controle e gerenciamento das  funções de Iluminação, Automação, Alarme  Antifurto, Controle de Temperatura, Sistema de  Difusão Sonora, Cenários, Gerenciamento de  Energia e Sistema de Vigilância de Vídeo.Programador de cenários 1 MH202  Dispostivo que memoriza cenários  programados através do software  TiMH200. O cenário pode ser ativado   por horários, datas, ativação manual,  eventos externos (canais auxiliares) ou gerados  na automação, termorregulação ou sistema  de alarme. Possui variáveis lógicas internas e  relógio astronômico. Pode ser especificado como  gateway para uso dos softwares MH Visual e  Virtual Configurator. Tamanho: 6 módulos DIN.   Requer fonte de alimentação 346020Fonte de alimentação adicional 1 346020 fonte de alimentação compacta a ser  usada para alimentar o programador de  cenário MH202 - 2 módulos DIN Gateway Aberto/Bacnet 1 F450 a interface pode ser usada para  controlar sistemas HVAC (climatização)  através do protocolo BACNET  (aquecimento, ventilação e ar  condicionado) usando display touch screen   de 3,5’’ -  6 módulos DIN 573716 067228 573958 Tabela de seleção de acabamentos vide Catálogo Arteor Interruptores e Tomadas p. 66-67 Para Ref. 573958 veja Tabela de acabamento p. 62 MH202 Servidor web de áudio/vídeo 1 F455 Gateway para gerenciar sistema  MyHOME local ou remotamente. Este  módulo pode ser usado como uma  entrada de configuração virtual. 1 F459 Gateway para gerenciar sistema  MyHOME local ou remotamente. Este  módulo pode ser usado como uma  entrada de configuração virtual.  Permite gerenciamento e inclusão de drivers.  Comissionamento remoto. Programação e  atualização de produtos MyHOME conectando via IP. Referências em vermelho : produtos novos

57 Arteor TM difusão sonora BUS/SCS Emb. Ref. Amplificadores de montagem embutida na  parede 2 x 1 WRMS - 2 módulos 1 067555 A ser equipado com tampas de acabamento  (p. 46), suporte (p. 61) e acabamento  Arteor. Tampas de acabamento - 1 módulo Para amplificador de montagem embutida na  parede Ref. 067555 5 574511  Branco - montagem do lado direito 5 574512  Magnésio - montagem do lado direito 5 574505  Branco - montagem do lado esquerdo 5 574506  Magnésio - montagem do lado esquerdo 5 574491  Branco 5 574490  Magnésio 5 574487  Branco 5 574486  Magnésio Amplificadores de trilho DIN Amplificadores 1 F502 amplificador estéreo - terminal para   conexão do sistema ao BUS/SCS e aos   alto-falantes estéreos - fonte de alimentação   de 100 - 240 Vca - 4 módulos DIN Entradas RCA Disponível na versão quadrada A ser equipado com suporte e acabamentos Arteor. Para conexão de uma fonte estéreo no sistema  2 módulos 1 573926  Branco  1 573927  Magnésio  Emb. Ref. Alto-falantes de montagem embutida na  parede 8 ohms - 100 W - 50 WRMS A serem instalados na caixa de montagem embutida  na parede, profundidade 80 mm 1 573929  Magnésio  16 ohms - 12 W - 6 WRMS A serem instalados em caixa de montagem  embutida na parede 1 573977  Branco   Alto-falantes de montagem na parede 1 L4567 alto-falante de 8  Ω slim line bidirecional de  embutir na parede, D = 37 mm - 40 W de  potência - na cor branca 1 L4569 alto-falante de 8  Ω bidirecional externo,  IPx4, com suportes de fixação de inclinação  ajustável - 140 W de potência - na cor preta 067555 574512 574506 573926 573929 ON OFF Tabela de seleção de acabamentos vide Catálogo Arteor Interruptores e Tomadas p. 66-67 Características técnicas veja a Ficha Técnica L4567 L4569 Gerenciamento local Local Display 1,2" Tela de toque OLED 1,2" para gerenciamento máx.  de 4 das funções a seguir: sistema de áudio, controle de temperatura,  cenários, visualização de consumos de energia e  gerenciamento de carga 2 módulos Equipadas com tampas, a serem equipadas com  suporte e acabamentos Arteor. 1 573716  Branco  1 573717  Magnésio  Referências em vermelho : produtos novos

58 Arteor TM difusão sonora BUS/SCS (continuação) Emb. Ref. Conectores Equipados com espelhos versão quadrada A ser equipado com suporte e acabamento Arteor. conector de 8 contatos para interface de enlace   Ref. 0 035 86 para o BUS 1 módulo 1 573932  Branco  1 573933  Magnésio  Áudio/Vídeo 1 F441M matriz multicanal com funções de conexão  cruzada (cross connecting), chave de  mistura e derivação (switch mix and shunt)  para a distribuição dos sinais da fonte  sonora estéreo e sinais de áudio/vídeo do sistema  de interfone/vídeo de 2 fios - 8 entradas   (as 4 primeiras para o sistema de interfone/vídeo de   2 fios e as 4 próximas para as fontes de som  estéreo) e 8 saídas - 10 módulos DIN - incluindo o  compensador de profundidade de trilho DIN 1 F441 nó de áudio/vídeo para mistura da fonte de  áudio (4 fontes no máximo) para 4 saídas -   6 módulos DIN - adaptado com   compensador de profundidade de trilho DIN Fontes sonoras 1 F500N sintonizador de rádio FM com RDS. Memória  para até 5 estações de rádio, display das  mensagens RDS e da frequência sintonizada.  Possibilidade de usar a antena de fio embutida ou uma antena externa conectada  através de um cabo coaxial com adaptador MCX-F  (fornecido). 4 módulos DIN, compensador de  profundidade de trilho DIN incluído 1 L4561N dispositivo para controle de fontes de  som estéreo usando o controle remoto  infravermelho - programado através de   PC - possibilidade de gerenciamento da  fonte a partir de amplificadores ou controles  especiais - 4 módulos DIN - incluindo o cabo RCA/ RCA e o cabo jack para conexão do transmissor IR Emb. Ref. Intarface IP para Display Touch Screen 1 3496 acessório que pode ser usado com Display  Touch Screen para reprodução de faixa de  áudio armazenadas no PC, no servidor, bem  como qualquer conteúdo IP (por exemplo,  rádio), por meio dos alto-falantes do Sistema  de Som - a ser instalado na parte traseira do  Display Touch Screen Terminador de linha 1 3499 terminador de linha - a ser instalado nas  saídas do nó de áudio/vídeo Isolador das fontes de áudio 1 3495 isolador de fonte para adaptação de  um sinal de áudio a partir de fontes  de som externas, para preservar as  características SELV do BUS. Para ser  usado quando a fonte de som não é alimentada  por baterias.   4 terminais RCA fêmea, divididos entre "IN"   (para a conexão da fonte sonora externa) e "OUT"  (para ser conectado na entrada RCA, referência  L/N/NT4560) Fontes de alimentação 1 346000 fonte de alimentação do Sistema de  Videoporteiro e Difusão Sonora. Fonte  de alimentação: 230 Vca @ 50-60 Hz.  Corrente máxima de saída de 1,2 A.  Protegida eletronicamente (sem fusível) contra  curtocircuitos e sobrecarga. Dispositivo SELV de isolação dupla - 8 módulos DIN 1 346001 como descrito acima, para 127 Vca 573932 F441 L4561N F500N SCS 3499 Referências em vermelho : produtos novos Tabela de seleção de acabamentos vide Catálogo Arteor Interruptores e Tomadas p. 66-67 Características técnicas veja a Ficha Técnica

59 Arteor TM   suportes Tabela de seleção de acabamentos vide Catálogo Arteor  Interruptores e Tomadas p. 66-67. 583750B 576032B Emb. Ref. Suportes 4" x 2" e 4" x 4" Montagem parafusadaPara caixas 4" x 2" 20 576030B Para 2 módulos centralizados (funções  eletrônicas, exceto mecanismos de 2 módulos  a serem montados na moldura de suporte de  3 módulos) 20 583750B Para 1 a 3 módulos Para caixas 4" x 4" 5 576031B Para 2 módulos centralizados 10 576032B Para 3 + 3 módulos Suporte modular para oferta Hotel 10 576021 Para 1 ou 2 módulos Arteor TM   acessórios, suportes e caixa 080124 Emb. Ref. Caixa especial 1 080124 Para Arteor Profundidade: 50 mm Para módulos 2x2 ou 2x4/5  Dimensão: 142 x 142 mm 576021 Caixa Módulos 080124 573918 573919 573934 573935 573946 573947 Moldura de suporte compatível com vários  padrões 1 573551 Para controladores de cenário,  transmissores de iluminação e persianas  Radio/ZigBee ® Referências em vermelho : produtos novos

60 LIVINGLIGHT BUS e ZIGBEE CAIXA SUPORTE MECANISMO TAMPA DE  ACABAMENTO PLACAS B US Z IG BE E B US 4”x2” 5”x2” 2 módulos centrais LNA4819... 3 módulos SLN4703M (parafuso) L4652/3 L4652/2 L4651M2 SLN4703M (parafuso) LN4588 L/N4596N   (exemplo) LNA4803... LNB4803... SLN4719   (parafuso) SLN4719   (parafuso) 504E (133x74x53,5 mm) 4 módulos LN4704 (parafuso) LNA4804... LNB4804... PB504 (131,5x68x51 mm)  para placa de gesso 3 + 3 módulos SLN4726 (parafuso) LNB4826... 6890 15 caixa Pial Legrand 4”x4” LNA4826... 6890 25 caixa Pial Legrand acessórios fornecidos   na cor do produto 6890 24 caixa Pial Legrand 6890 14  caixa Pial Legrand Arteor TM OU

61 ARTEOR CAIXA SUPORTE MECANISMO TAMPA DE ACABAMENTO PLACAS Z IG BE E B US 4”x2” 6890 24 caixa Pial Legrand 6890 14  caixa Pial Legrand Arteor TM 067235   (exemplo) 574596 574561 574481 574486 559505 574508 574538 573952 573716 573924 573944 067554 067552 576030B 576030B 583750B 583750B 573551 Misto Horizontal Vertical Vertical Horizontal 57 ..... 58 ..... 57 ..... 58 ..... 57 ..... 58 .....

62 ARTEOR CAIXA SUPORTE + MECANISMO PLACAS 4”x4” Especial 6890 15 caixa Pial Legrand 6890 25 caixa Pial Legrand 080124 Arteor TM Referências TAMPA DE ACABAMENTOS ESPECIAIS 576523 BLACK 576524 WHITE 576483 BLACK 576484 WHITE 576486 STAINLESS 573918 573919 Central de  controle de  temperatura n n 573934 573935 Central de  alarme de  intrusão n n 573946 573947 Teclado n n 573954 573955 Módulo de  alarme com   8 entradas n n n 573950 573951 Vídeo display  interno n n n 573958 Display Touch  Screen 3,5" n n n n  Tabela de escolha 573958 573919 / 573918 573950 / 573951 573934 / 573935 576523 576524 576483 576484 576486

63 Da entrada do hotel à cabeceira,   as soluções Arteor TM  são   projetadas para atendimento  perfeito das necessidades    dos clientes, fácil conexão   de vários dispositivos multimídia    e acesso flexível à Internet. Arteor TM soluções hoteis PROJETADOS PARA gARAnTiRO COnFORTO DOS CLiEnTES   Uma solução para todos os tipos de hotéis EQUIPAMEnToS PADrÕES DE HoTÉIS EQUIPAMEnToS DE HoTElArIA   CoM MArCAÇão ESPECÍFICA CoMAnDo DE CEnÁrIo BUS/SCS E CoMAnDoS

Soquetes AV Interruptor com cartão   de chave RFID Unidade de cabeceira de cama Leitor e indicador externo Módulo de IP Cenário       Carregador   USB 64

Comando de 8 botões Unidade interna Comando do  termostato Software de supervisão Módulo de IP Cenário   ARTEOR ™ DESTAQUES PArA HoTÉIS 65

não perturbe / Arrumar o quarto  Campainha ou leitor de cartão rF Cenário de iluminação na condição acordada   e dormindo. Cenário de relaxamento:   iluminação correta   para assistir TV ou ler LEITOR E INDICADOR EXTERNO A ser instalado ao lado da porta   no corredor. Indicação clara de  “não perturbe / Arrumar o quarto“,  campainha e função de leitura de cartão UNIDADE INTERNA Instalada na cabeceira da cama, permite que os  hóspede ligue confortavelmente a sinalização de  “não perturbe / Arrumar o quarto“ no corredor,  escolhendo o status desejado. SolUÇÕES BUS|SCS PArA AUToMAÇão EFICIEnTE Do QUArTo DE HoTEl 66

Abertura e fechamento  confortável de cortinas  com um simples botão Controle a luminária  na cabeceira da cama  ou controle central da  iluminação COmANDO DE 8 BOTÕES o controle de cenário´permite oito  combinações individualmente configuráveis  das várias lâmpadas, ajustes da temperatura  do quarto e posições das persianas. obtenha  a atmosfera correta com apenas um toque. RECONHECImENTO DE FREQUÊNCIA RFID Para garantir que luzes, aquecimento, etc. sejam  desligados quando o quarto de hotel estiver  desocupado. A eletricidade somente poderá ser  ativada com o cartão programado do hotel. Essa é uma contribuição importante para  economia de energia. COmANDO DO TERmOSTATO o termostato do quarto melhora o conforto,  pois permite que qualquer pessoa regule a  temperatura desejada. 67

68 067590 067592 Emb.  Ref. Interruptores com cartão de chave  BUS/SCS Equipados com placas de acabamento Arteor e  suporte (p. 59). Para energização de um cicuito inserindo uma  chave falsa Retardo aprox. de 30 s após a remoção do cartão Iluminação da fenda com LED 2 módulosInterruptor com cartão de chave mecânico 1 572235  Branco 1 572735  Magnésio Interruptor com cartão de chave RFID Funciona somente com crachás ISO 13.56 MHz 1 572236  Branco 1 572736  Magnésio Módulo de cenário 1 MH201 Gerencia cenários relacionados a quartos  de hotel (com condições básicas de tempo e  lógica) - funciona como gateway para o software de  Configuração Software Software para monitoramento do status do quarto,  para o gerenciamento básico correspondente e  programação de crachás 1 003595 Para hotéis com até 20 quartos 1 003596 Para hotéis com mais de 20 quartos Emb. Ref. Indicadores de controle para gerenciamento  de quartos Mecanismos A serem equipados com placas de acabamento  Arteor e suporte (p. 59) 1 067590 Indicador externo e botão da campainha NÃO PERTURBE / ARRUMAR O QUARTO  1 067591 Indicador externo e botão da campainha + leitor de cartão NÃO PERTURBE / ARRUMAR O QUARTO 1 067593 A serem executados com tampas com  chave NÃO PERTURBE / ARRUMAR O QUARTO 1 067592 Controle de 8 botões para iluminação, automação, difusão de áudio e funções de cenário Folha A5Para customização dos símbolos de ref. 067592 1 067596  Branco 1 067595  Magnésio Tampa de acabamento com símbolos para o  mecanismo de controle BUS/SCS Tampa de acabamento com símbolo NÃO  PERTURBE - 2 módulos 5 574346  Branco 5 574347  Magnésio 5 574348  Branco 5 574349  Magnésio Par de tampas de acabamento com símbolos   NÃO PERTURBE e FAVOR LIMPAR O QUARTO 2 574394  Branco 2 574395  Magnésio 2 574396  Branco 2 574397  Magnésio Comando do termostato 1 067459 Termostato de montagem embutida na  parede com tela e iluminação de fundo.  A ser equipado com suporte (p. 59) e  acabamento Arteor. Pode ser utilizado para controle da temperatura de  uma zona individual, independente da presença ou  não de uma unidade central de temperatura.   É provido de uma sonda de temperatura e entrada  para conexão de uma linha de contato (por  ex. contato de janela). Pode ser utilizado para  gerenciamento de diferentes tipos de sistemas   e para regulagem da rotação do ventilador no caso  de utilização de condicionadores de ar. Possibilidade de operação automática   (verão/inverno) com sistemas compatíveis 2 módulos Equipamentos de hotel Arteor TM BUS/SCS Tabela de seleção de acabamentos vide Catálogo Arteor Interruptores e Tomadas p. 66-67 MH201 Referências em vermelho : produtos novos

69 Equipamentos de hotel Arteor TM BUS/SCS (continuação) Emb. Ref. Fontes de alimentação 1 E46ADCN E46ADCN/127 Entrada de 230 Vca, saída de 27 Vcc  SELV - consumo máximo de 450 mA -  modelo montado em trilho DIN - espaço  requerido de 8 módulos DIN - para painel  de distribuição de montagem embutida ou  na parede 1 E49 Fonte de alimentação compacta para  sistemas de Termorregulação e Automação  - entrada de 230 Vca, saída de 27 Vcc - Corrente máxima de saída de 600 mA - 2 módulos DIN Cabos de conexão 1 L4669 par blindado composto de 2 cabos flexíveis  com revestimento trançado não blindado -  isolação de 300/500 V - compatível com as normas CEI 46-5 e CEI  20-20 - comprimento da bobina de 100 metros 1 L4669/500 como descrito acima - comprimento da  bobina de 500 metros Configuradores - pacote de 10 peças tipo  simples 10 3501/0 configurador 0 10 3501/1 configurador 1 10 3501/2 configurador 2 10 3501/3 configurador 3 10 3501/4 configurador 4 10 3501/5 configurador 5 10 3501/6 configurador 6 10 3501/7 configurador 7 10 3501/8 configurador 8 5 3501/9 configurador 9 5 3501/GEN configurador GEN 5 3501/GR configurador GR 5 3501/AMB configurador AMB 5 3501/AUX configurador AUX 5 3501/ON configurador ON 5 3501/OFF configurador OFF 5 3501/OI configurador OI 5 3501/PUL configurador PUL 5 3501/SLA configurador SLA 5 3501/CEN configurador CEN 5 3501/T configurador     5 3501/TM configurador       M Kit configurador 1 3501K kit de configuradores de 0 a 9 1 3501K/1 kit dos configuradores AUX, GEN, GR, AMB,  ON, OFF, O/I, PUL, SLA, CEN,    ,      M Emb. Ref. Atuadores de trilho DIN 100/240 VA - 50/60 Hz Atuador com 8 relés independentes 1 F430R8 Para o controle de válvulas liga/desliga   (on-off), válvulas motorizadas   (aberto-fechado e três pontos), bombas e   bobinas de ventilação (fan coils)  com 2 e 4 tubos - 4A resistivo, válvulas, bombas e  bobinas de ventilação de motor de 1A - conexão  BUS/SCS, 4 módulos DINAtuador com 3 relés independentes e 2 saídas  0-10 V 1 F430R3V10 Para o controle de bobinas de ventilação  com 2 e 4 tubos com válvulas de 0-10 Volts  proporcionais - 4A resistivo, bobina de  ventilação de 1A - conexão BUS/SCS,   4 módulos DIN Atuador com 2 saídas 0-10 V 1 F430V10 Para o controle de válvulas de 0-10 Volts  proporcionais - conexão BUS/SCS, 2 módulos  DIN Atuador com 2 relés independentes 1 F430/2 Para cargas simples e duplas: 6 A resistivo,  válvulas e bombas de motor de   2 A - intertrava por lógica relé através de  configuração - 2 módulos DIN Atuador com 4 relés independentes 1 F430/4 Para cargas simples, duplas e combinadas:  4 A resistivo, válvulas, bombas e bobina de  ventilação de motor 1 A - intertrava por lógica  relé através de configuração - 2 módulos DIN Crachá 10 067589 Crachá com formato de cartão de crédito  (ISO 50 x 80 mm) Utiliza tecnologia de transponder com  frequência de 13,56 MHz Pode ser utilizado com o programador   ref. BT-348402 O crachá pode ser customizado e é vendido em  pacotes de 10 Programador 1 348402 Dispositivo de mesa a ser conectado ao  PC (na recepção) para programar os  crachás Servidor IP 1 F458 Servidor IP para ser utilizado no sistema  com mais de 100 quartos ou zonas (mais  de 100 MH201 instalado).   Dimensão 6 módulo DIN.  F430/2 F430/4 F430R8 F430V10 3501/AUX 3501/CEN 3501K/1 E46ADCN Referências em vermelho : produtos novos

70 Equipamentos de hotel Arteor TM dispositivos de acesso 572730 572253 076711 583753 Tabela de seleção de acabamentos vide Catálogo Arteor Interruptores e Tomadas p. 66-67 Emb. Ref. Cartão de chave Para interruptores com cartão de chave  mecânicaPermite a utilização de interruptores com chave  falsa em hotéis com fechaduras Fornecido completo com suporte de etiqueta para  identificação individual do hotel 10 572259  Branco 10 572759  Magnésio 1 583753 Cartão Para interruptores com cartão de RFID 10 076711  Cartão de crachá sem contato MIFARE Formato ISO (50 x 80 mm) Chip: 13,56 MHz Memória padrão 1 KB Campainha 230 V - 50 Hz Consumo: 65 mA 1 melodia Nível do tom: 73 dB a 1 m Compatível com o botão ref. 041645 1 572206  Branco 1 572246  Magnésio n  Esquema de montagem 70 70 52 Emb. Ref. Interruptores com cartão de chave mecânica Para energização de um circuito inserindo uma  chave falsa ref. 572259 ou cartão inteligente (cartão  de acesso a um quarto de hotel) Exemplo de uso: a energia elétrica do quarto é  ligada somente com a presença do hóspede Retardo de tempo aproximado de 30 s após a  remoção da chave A serem equipados com relé de abertura monopolar  ref. 572227 ou 572727 2 módulosInterruptores com cartão de chave 230 V 1 572230  Branco 1 572730  Magnésio Interruptores com cartão de chave 127 V 1 582505  Branco 1 582605  Magnésio Interruptores com cartão de chave RFID Para energização de um circuito, por exemplo, sala  de reunião, escritório, quarto de hotel... Funciona somente com cartão de chave tipo ISO sem contato ref. 076711/12/13 ou outro cartão de  chave tipo ISO 13,56 MHz Retardo de tempo aproximado de 30 s após a  remoção da chave Contato de baixa capacidade 230 V - 30 VA Iluminação da fenda por LED 2 módulos 1 572253  Branco 1 572753  Magnésio Acessórios para instalação Caixa de Embutir Modular 100 080151 Para paredes de alvenaria - oferta Hotel  profundidade 50 mm Suportes modular para Oferta Hotel 10 576021 Para 1 ou 2 módulos 681646 Referências em vermelho : produtos novos

71 Equipamentos de hotel Arteor TM versão quadrada 573382 573722 572057 572554 572225 Tabela de seleção de acabamentos vide Catálogo Arteor Interruptores e Tomadas p. 66-67 Emb. Ref. Controle da iluminação Chave mestra - 2 módulos bidirecional bipolar 20 AX - 250 V ± para controle geral: todos ligados /  todos desligados 10 573284B  Branco 10 573784B  Magnésio Interruptor das luzes de cabeceira - módulo 2 x 12 interruptores bidirecionais - 10 AX - 250 V ± 5 573294B  Branco 5 573794B  Magnésio Interruptor das luzes de mesa e entrada - módulo  2 x 12 interruptores bidirecionais - 10 AX - 250 V ± 5 573382B  Branco 5 573882B  Magnésio Controle das persianas elétricas - 250 VA Interruptor duplo 10 A- 2 módulos Para controle direto de um motor (mecanismo com posições 10 573222B  Branco 10 573722B  Magnésio Pulsador duplo 6 A- 2 módulos Para controle via caixa automática (mecanismo N/O) 10 573224B  Branco 10 573724B  Magnésio Controle das cortinas - 250 VA Interruptor duplo 10 A- 2 módulos Para controle direto de um motor (mecanismo com posições fixas) 10 573234B  Branco 10 573734B  Magnésio Pulsador duplo 6 A- 2 módulos Para controle via caixa automática (mecanismo N/O) 10 573236B  Branco 10 573736B  Magnésio Emb. Ref. Indicadores de chamadas dos quartos do  hotel Permite que o hóspede informe o status do quarto à equipe do hotel Duas configurações são possíveis: - Não perturbe - Favor limpar o quarto módulo 2 x 1Indicador de corredor Lâmpada indicativa e campainha Instalado no corredor, exibe as chamadas Fornecido com LED 5 572057  Branco 5 572557  Magnésio Unidade de controle interna Permite que o usuário selecione a configuração  desejada Fornecido com LED 5 572054  Branco 5 572554  Magnésio Sinalizações iluminadas Mecanismos que integram LEDs e uma janela  basculante que pode ter etiquetas customizadas  (impressas utilizando um editor de texto simples em  papel transparente) 2 módulosLEDs azuis Sinalização com LEDs azuis Seleção de 2 níveis de potência: 0,2 ou 1 W 5 572225  Branco 5 572722  Magnésio Cigarras 220 V - 1 módulo 10 592541  Branco 10 592641  Magnésio 127 V - 1 módulo 10 592540  Branco 10 592640  Magnésio MAS TER Referências em vermelho : produtos novos

72 Equipamentos de hotel Arteor TM versão redonda 573295 573735 572567 572574 Emb. Ref. Controle da iluminação Chave mestra - 2 módulos bidirecional bipolar 20 AX - 250 V ± para controle geral: todos ligados /  todos desligados 10 573285B  Branco 10 573785B  Magnésio Interruptor das luzes de cabeceira - módulo 2 x 1interruptores bidirecionais - 10 AX - 250 V ± 5 573295B  Branco 5 573795B  Magnésio Interruptor das luzes de mesa e entrada -   módulo 2 x 1interruptores bidirecionais - 10 AX - 250 V ± 5 573383B  Branco 5 573883B  Magnésio Controle das persianas elétricas - 250 VA Interruptor duplo 10 A- 2 módulos Para controle direto de um motor (mecanismo com  posições fixas) 10 573223B  Branco 10 573723B  Magnésio Pulsador duplo 6 A- 2 módulos Para controle via caixa automática (mecanismo N/O) 10 573225B  Branco 10 573725B  Magnésio Controle das cortinas - 250 VA Interruptor duplo 10 A- 2 módulos Para controle direto de um motor (mecanismo com  posições fixas) 10 573235B  Branco 10 573735B  Magnésio Pulsador duplo 6 A- 2 módulos Para controle via caixa automática (mecanismo N/O) 10 573237B  Branco 10 573737B  Magnésio Emb. Ref. Indicadores de chamadas dos quartos do  hotel Permite que o hóspede informe o status do quarto à  equipe do hotel Duas configurações são possíveis: - Não perturbe - Favor limpar o quarto módulo 2 x 1Indicador de corredor Lâmpada indicativa e campainha Instalado no corredor, exibe as chamadas Fornecido com LED 5 572067  Branco 5 572567  Magnésio Unidade de controle interna Permite que o usuário selecione a configuração  desejada Fornecido com LED 5 572074  Branco 5 572574  Magnésio MAS TER Tabela de seleção de acabamentos vide Catálogo Arteor Interruptores e Tomadas p. 66-67 Tabela de seleção de suporte p. 59 Referências em vermelho : produtos novos

73 NUVO ® MÚSICA DIgITAl E DE QUAlIDADE EM QUAlQUEr AMBIEnTE DA CASA

74 Sistema de Áudio Cabeado Players Sistema de Áudio Sem Fio P200BZ P100BZ P3100BZ P3500BZ NUVO ® SISTEMA DE  ÁUDIo DIgITAl

75 NuVo sistema de áudio digital Emb. Ref. Sistema de áudio digital sem fio 1 P100BZ O sistema sem fio de áudio da NuVo permite  o gerenciamento do sistema de áudio da  casa inteira, comando a comando, através  do acesso ilimitado a sua própria biblioteca  pessoal (Windows ou iTunes), assim como a  milhares de estações de rádio da Internet. 40 Watt. Circuito fechado, amplificador digital classe  D para a operação de resfriamento e maior  potência de saída. Sinal de áudio sem perdas para escutar o  som claro e intocável. aptX Bluetooth para transmissão de  conteúdo em alta fidelidade de seus  equipamentos pessoais. USB e entrada de áudio para a adição de  seu conteúdo favorito em qualquer lugar.  1 P200BZ O sistema sem fio de áudio da NuVo permite  o gerenciamento do sistema de áudio da  casa inteira, comando a comando, através  do acesso ilimitado a sua própria biblioteca  pessoal (Windows ou iTunes), assim como a  milhares de estações de rádio da Internet. 120 Watt. Circuito fechado, amplificador digital classe  D para a operação de resfriamento e maior  potência de saída. Sinal de áudio sem perdas para escutar o  som claro e intocável. aptX Bluetooth para transmissão de  conteúdo em alta fidelidade de seus  equipamentos pessoais. USB e entrada de áudio para a adição de  seu conteúdo favorito em qualquer lugar.  1 GW100R1BZ Gateway para players Dual band 2.4 / 5GHz  protocol 802.11n. Este gateway é utilizado em conjunto com  P100BZ e/ou P200BZ. P200BZ P3100BZ P3500BZ P100BZ Emb. Ref. Sistema de áudio digital cabeado 1 P3100BZ O sistema com fio de áudio da NuVo possui  03 (três) zonas com as mesmas capacidades  dos modelos sem fio, além de ser compatível  com eles, permitindo criar diversas soluções  e configurações de sistema. Possui amplificador digital classe D para a  operação de resfriamento e maior potência  de saída. Sinal de áudio sem perdas para escutar o  som nitidamente. Design compacto em um único gabinete. USB e entrada de áudio por zona para a  adição do conteúdo escolhido. Saída (3 zonas) 8 Ohms - 40W/Zona. Entrada/Saída de áudio (tipo Jack) - 3-TRS  3.5mm stereo. 1 P3500BZ O sistema com fio de áudio da NuVo  possui 03 (três) zonas, compatível com os  modelos wireless e wired NuVo, permitindo  criar diversas soluções e configurações de  sistema. Com 200 watts por zona, Player P3500BZ  oferece exclusivamente áudio de alta  fidelidade para três zonas independentes a  partir de uma única unidade de rack-mount,  com excelente desempenho e flexibilidade. Possui amplificador digital classe D para a  operação de resfriamento e maior potência  de saída. Sinal de áudio sem perdas para escutar o  som nitidamente. Design compacto em um único gabinete. USB e entrada de audio por zona para a  adição do conteúdo escolhido. Saída (3 zonas) 8 Ohms - 100W/Zona. Entrada/Saída de áudio (tipo Jack) - 3-TRS  3.5mm stereo. Armazenamento de musicas Music Port ®  Elite 1 MPS4EV2BZ Permite gerenciar, para ouvir a qualquer  momento, todas as suas bibliotecas de  musica – iTunes, desktop, Windows Media  Player no computador portátil, e ainda  transmissão de rádio internet por Pandora,  TuneIn, SiriusXM e outros. 04 (quatro) Fontes. Rádio Internet. NuVoNet. Sincronização automática. Armazenamento interno . Oferece todos os recursos de música, além de: - Armazenamento de Rede - Controle de IP Amplificadores digitais Amplificadores digitais Classe D. - Projetado para máxima eficiência. - Avaliação selecionável 4-8 Ohm estável. - Único gabinete, leve e design slim. 1 D2120BZ Alimentação de 2x120 Watt 1 D460BZ Alimentação de 4x60 Watt. GW100R1BZ NOTA: Os valores de potência expressos devem ser entendidos como W Rms NuVo recomenda o uso de MPS4E com bibliotecas de menos de 30 mil arquivos de música  para garantir um ótimo desempenho  Compatibilidade de Controle, consulte possibilidades. Os produtos P100BZ, P200BZ e GW100R1BZ  estão certificados

76 NuVo sistema de áudio digital n  Diagrama  n  Opções de controle  O sistema de áudio sem fio NuVo com gateway dual band robusto e sem fio (GW100R1BZ), permite que os players se comuniquem uns com os  outros, acessando suas músicas a partir da rede e fluxo de áudio a partir de inúmeras opções on-line.  Para os sistemas de áudio NuVo P100BZ, P200BZ, P3100BZ e P3500BZ esta disponível aplicativo para controle Apple e Android: Android   App Apple   App iPad App NuVo App P3100BZ P3500BZ Internet GW100R1BZ P200BZ P100BZ

77 SEM FIO E/OU CABEADO CABEADO Modelo P100BZ P200BZ P3100BZ P3500BZ Dimensões A x L x P (mm) 42 x 187 x 115 42 x 229 x 127 44 x 430 x 250 44 x 430 x 250 Potência (Watt) 40 (8 ohm, 20 W x 2) 120 (8 ohm, 60 W x 2) 3 zones x 40 (8ohm, 20w x 2) 3 zones x 200 (4ohm, 100w x 2) Amplificador de alta eficiência Generation D Energy n n n n Redução da distorção PurePath™ Texas Instruments n n n n Otimização do sinal digital n n n n Volume dinâmico Audyssey n n n n Regrupamento áreas (Zone Grouping) n n n n Controle de zonas independente  n n n n App de gestão para Apple / Android n n n n Rádio via Internet n n n n Wifi n n — — Conexão Ethernet n n n n Linha In/Out n n n n Porta USB n n n n Reprodução áudio sem perda n n n n Bluetooth aptX — n — — Plug Padrão Brasileiro n n n n Certificação ANATEL (para produto sem fio) n n — — GW100R1BZO Gateway se conecta ao seu roteador  wireless e consente a todos seus players  wireless de comunicar entre si.Dual Band simultâneo 802.11a/b/g/n n  Tabela de escolha NuVo sistema de áudio digital

78 NuVo sistema de áudio analógico Emb. Ref. Sistema de áudio cabeado Controlador de áudio Simplese - 04 zonas 1 A4DDCBZ Ligação direta para transferência de áudio  sem distorção ou interrupção. A música pode ser compartilhada em   04 (quatro) ambientes, tocando a mesma  musica ou não simultaneamente nos  ambientes. 04 (quatro) entradas diferentes (CD Player,  de satélite, tuner (sintonizador), etc) permite  que cada pessoa personalize e escute o  que mais gosta.  Amplificador de alto desempenho. Usando o protocolo RS232, a música pode  ser acessada e controlada através de um  sistema de automação residencial.  Teclado Simplese 1 Gang  1 A4DKPDC Teclado Simplese com botões iluminados  com LED tem a função de seleção de  música e controle de volume, graves e  agudos de forma fácil e rápida. Todas as zonas do sistema podem ser  desligadas simultaneamente de qualquer  teclado Simplese, pressionando e  segurando o botão Power até o teclado ficar  completamente apagado. Um único toque  no botão Power irá desligar apenas aquela  zona, se outra zona estiver ligada o botão  Power continuará iluminado/aceso.  Kit áudio Simplese (01 A4DSDCBZ +   04 A4DKPDC + 01 LRC1+ acessórios)  1 A4DSDCBZ  Ligação direta para transferência de áudio  sem distorção ou interrupção. A música pode ser compartilhada em   04 (quatro) ambientes, tocando a mesma  musica ou não simultaneamente nos  ambientes. 04 (quatro) entradas diferentes (CD Player,  de satélite, tuner (sintonizador), etc) permite  que cada pessoa personalize e escute o  que mais gosta. Amplificador de alto desempenho. Usando o protocolo RS232, a música pode  ser acessada e controlada através de um  sistema de automação residencial.  Emb. Ref. Sistema de áudio cabeado Controlador de áudio Essentia - 6 zonas 1 E6GMDCBZ Ligação direta para transferência de áudio  sem distorção ou interrupção. A música pode ser compartilhada em   06 (seis) ambientes, conforme a zona,  tocando a mesma musica ou não  simultaneamente nos ambientes.  06 (seis) entradas diferentes que permite  que cada pessoa personalize e crie sua  playlist musical favorita.  Apresenta música e álbum informações de  qualquer Componente Fonte NuVoNet Smart  Audio para fácil navegação.  Usando o protocolo RS-232, a música pode  ser acessada e controlada através de um  sistema de automação residencial. Teclado Essentia ou Grand Concerto   1 Gang 1 E6GCPDC Teclado 4’’ OLED 1 Gang (ESSENTIA  ou GRAND CONCERTO) com botões  iluminados com LED tem a função de  seleção de música e controle de volume de  forma fácil e rápida.  Kit áudio Essentia (06 E6GCPDC +   01 E6GMDCBZ + acessórios) 1 E6GMSDCBZ  Ligação direta para transferência de áudio  sem distorção ou interrupção. A música pode ser compartilhada em 06  (seis) ambientes, conforme a zona, tocando  a mesma musica ou não simultaneamente  nos ambientes.  06 (seis) entradas diferentes que permite  que cada pessoa personalize e crie sua  playlist musical favorita.  Apresenta música e álbum informações de  qualquer Componente Fonte NuVoNet Smart  Audio para fácil navegação.  Usando o protocolo RS-232, a música pode  ser acessada e controlada através de um  sistema de automação residencial. A4DDCBZ A4DKPDC E6GMDCBZ E6GCPDC E6GMSDCBZ  A4DSDCBZ

79 Emb. Ref. Sistema de áudio cabeado Controlador de áudio Grand Concerto  1 I8GMBZ Ligação direta para transferência de áudio  sem distorção ou interrupção. A música pode ser compartilhada em   08 (oito) ambientes, todos tocando a mesma  música ou músicas diferentes ao mesmo  tempo. Uma variedade de 06 (seis) entradas  diferentes permite que cada pessoa  personalize e crie sua playlist musical  favorita.  Amplificador de alto desempenho opera  economizando energia.  Utilizar RS-232, a música pode ser acessada  e controlada através de um sistema de  automação residencial. O dispositivo Concerto ®  Expander (I8GXEX)  pode adicionar até 08 (oito) zonas adicionais  de música para acomodar todas as áreas  da casa, até mesmo na garagem, para um  sistema completo de 16 (dezesseis) zonas. Teclado Essentia ou Grand Concerto   1 Gang  1 I8GPC Teclado 2,7’’ OLED para ESSENTIA ou  GRAN CONCERTO com botões iluminados  com LED tem a função de seleção de  música e controle de volume de forma fácil  e rápida.  Kit áudio Grand Concerto   (08 I8GPC + 01 I8GMBZ + acessórios) 1 I8GMSBZ Ligação direta para transferência de áudio  sem distorção ou interrupção. A música pode ser compartilhada em   08 (oito) ambientes, todos tocando a mesma  música ou músicas diferentes ao mesmo  tempo. Uma variedade de 06 (seis) entradas  diferentes permite que cada pessoa  personalize e crie sua playlist musical  favorita. Amplificador de alto desempenho opera  economizando energia.  Utilizar RS-232, a música pode ser acessada  e controlada através de um sistema de  automação residencial. O dispositivo Concerto ®  Expander pode  adicionar até 08 (oito) zonas adicionais de  música para acomodar todas as áreas da  casa, até mesmo na garagem, para um  sistema completo de 16 (dezesseis) zonas. Emb. Ref. Sistema de áudio cabeado Interface para telefone/campainha  1 MI1 Esta interface pausa automaticamente o  sistema quando alguém está à porta ou  de uma chamada recebida, em seguida,  retorna para a reprodução normal depois. Porta EZ 1 I8GEZP A Porta EZ é um modulo de multi-conexão  projetada para aceitar todos os fios de CAT5  dos controladores no sistema. A localização  da Porta EZ deve ser determinada pela  localização do amplificador Gran Concerto.  Sugerido a instalação em uma parede  próxima ao amplificador, facilitando o acesso  se necessário.  I8GMSBZ NuVo sistema de áudio analógico I8GMBZ I8GPC MI1 I8GEZP

80 n  Sistema sem fio n   Sistema cabeado com extensão sem fio NuVo sistema de áudio Internet A outros  dispositivos da  rede LAN Modem roteador  doméstico Quarto Sala Cozinha Player 1 área P100BZ P200BZ Player 1 área P100BZ P200BZ Player 1 área P100BZ P200BZ Internet A outros players  de áreas ou  dispositivos da  rede LAN Modem router domestico Player 3 áreas P3100BZ P3500BZ Cozinha Quarto Sala Quarto menor Player 1 área P100BZ P200BZ Jardim Player 1 área P100BZ P200BZ  para extensão rádio Gateway GW100R1BZ Gateway GW100R1BZ

81 NuVo alto-falantes Emb. Ref. AccentPlus 1 De teto 2 AP16C Alto-falante teto AccentPlus1 6,5” (par) 2 AP18C Alto-falante teto AccentPlus1 8” (par) 1 AP16CS Alto-falante teto AccentPlus1 Dual Tweeter 6,5” De encaixe em parede em gesso cartonado 2 AP16IN Alto-falante parede AccentPlus1 6,5” (par) 2 AP18IN Alto-falante parede AccentPlus1 8” (par) AccentPlus 2 De teto 2 AP26C Alto-falante para teto AccentPlus2 6,5” (par) 2 AP28C Alto-falante para teto AccentPlus2 8” (par) 1 AP26CS Alto-falante para teto AccentPlus2 Dual  Tweeter 6,5” De encaixe em parede em gesso cartonado 2 AP26IN Alto-falante parede AccentPlus2 6,5” (par) 2 AP28IN Alto-falante parede AccentPlus2 8” (par) NOTA: Os valores de potência expressos devem ser entendidos como WRMS Emb. Ref. Acessórios Suporte para Alto-falante 2 BK6C Suporte alto-falante para teto de alvenaria  6,5” (par) 2 BK6IN Suporte alto-falante para parede de  alvenaria 6,5” (par) 2 BK8C Suporte alto-falante para teto de alvenaria  8” (par) 2 BK8IN Suporte alto-falante para parede de  alvenaria 8” (par) 1 BK6CS Suporte alto-falante stereo para teto 6,5”  (individual) 1 SP7IS Alto-falante para parede Singlo point 7” AP16CS AP16C - 6,5” AP18C - 8” AP16I - 6,5” AP18I - 8” AP26C - 6,5” AP28C - 8” AP26CS AP26I - 6,5” AP28I - 8”

82 AccentPlus 1 SISTEMA AP16C AP16CS AP18C AP6I AP18I Descrição: Alto-falante de teto de 6,5” com  tweeter de rotação coaxial Alto-falante de teto stereo de  6,5” com tweeter duplo fixo Alto-falante de teto de 8,0” com  tweeter de rotação coaxial Alto-falante de parede de 6,5”  com tweeter de rotação  Alto-falante de parede de 8,0”  com tweeter de rotação Potência: 50W 50W 60W 50W 60W Impedância: 8 ohm 8 ohm x 2 8 ohm 8 ohm 8 ohm Eficiência: 91 dB 1W/1M 91 dB 1W/1M 92 dB 1W/1M 91 dB 1W/1M 92 dB 1W/1M Resposta de frequência: 50 Hz – 20 kHz 50 Hz – 20 kHz 50 Hz – 20 kHz 50 Hz – 20 kHz 50 Hz – 20 kHz Crossover do Tweeter: 12 dB / Oitava; 4 kHz 12 dB / Oitava; 4 kHz 12 dB / Oitava; 4 kHz  12 dB / Oitava; 4 kHz 12 dB / Oitava; 4 kHz Crossover do Woofer Nenhum Nenhum Nenhum 12 dB / Oitava; 4 kHz 12 dB / Oitava; 4 kHz Dimensões (AxLxP): 9” de diâmetro x 3,75”   (228 mm de diâmetro x 96 mm) 9” de diâmetro x 3,75”   (228 mm de diâmetro x 96 mm) 10,75” de diâmetro x 4,375”  (272 mm de diâmetro x 112 mm) 12”  x 8,75” x 3,75”   (306  x 220 x 95) mm 14,125”  x 10” x 4”    (358  x 256 x 101) mm Dimensões de corte: 8” (204 mm) 8” (204 mm) 9,75” (248 mm) 11,125” x 7,75”   (284 x 198) mm 13,25” x 9,125”   (336 x 232) mm Profundidade: 3” (75 mm) 3” (75 mm) 3,375” (86 mm) 3” (75 mm) 3,375” (86 mm) WOOFER Imã: 10 oz   (80 x 30 x 15) mm 10 oz   (80 x 30 x 15) mm 20 oz   (100 x 45 x 15) mm 10 oz   (80 x 30 x 15) mm 20 oz   (100 x 45 x 15) mm Bobina de voz: Película de polietileno de 1,0”  (25 mm) Película de polietileno de 1,0”  (25 mm) Película de polietileno de 1,5”  (38 mm) Película de polietileno de 1,0”  (25 mm) Película de polietileno de 1,5”  (38 mm) Cone: Polipropileno causticado Polipropileno causticado Polipropileno causticado Polipropileno causticado Polipropileno causticado Surround: Borracha butílica Borracha butílica Borracha butílica Borracha butílica Borracha butílica Tampa antipoeira: Polipropileno Polipropileno Polipropileno Polipropileno Polipropileno TWEETER Imã: Neodímio Neodímio Neodímio Neodímio Neodímio Domo: Seda de 20 mm Mylar de 2 x 13 mm Seda de 25 mm Seda de 20 mm Seda de 25 mm Tipo: 30 graus de giro Posição Fixa 30 graus de giro 30 graus de giro 30 graus de giro NuVo alto-falantes n  Tabela de escolha AccentPlus 2 SISTEMA AP26C AP26CS AP28C AP26I AP28I Descrição: Alto-falante de teto de 6,5” com  tweeter de rotação coaxial Alto-falante de teto stereo de  6,5” com tweeter duplo fixo Alto-falante de teto de 8,0” com  tweeter de rotação coaxial Alto-falante de parede de 6,5”  com tweeter de rotação  Alto-falante de parede de 8,0”  com tweeter de rotação Potência: 100W 100W 120W 100W 120W Impedância: 8 ohm 8 ohm x 2 8 ohm 8 ohm 8 ohm Eficiência: 91 dB 1W/1M 91 dB 1W/1M 92 dB 1W/1M 91 dB 1W/1M 92 dB 1W/1M Resposta de frequência: 50 Hz – 20 kHz 50 Hz – 20 kHz 40 Hz – 20 kHz 50 Hz – 20 kHz 40 Hz –20 kHz Crossover do Tweeter: 12 dB / Oitava; 4 kHz 12 dB / Oitava; 4 kHz 12 dB / Oitava; 3 kHz  12 dB / Oitava; 4 kHz 12 dB / Oitava; 3 kHz Crossover do Woofer 12 dB / Oitava; 4 kHz Nenhum 12 dB / Oitava; 3 kHz  12 dB / Oitava; 4 kHz 12 dB / Oitava; 3 kHz  Dimensões (AxLxP): 9” de diâmetro x 3,75”   (228 mm de diâmetro x 96 mm) 9” de diâmetro x 3,75”   (228 mm de diâmetro x 96 mm) 10,75” de diâmetro x 4,375”   (272 mm de diâmetro x 112 mm) 12” x 8,75” x 3,75”   (306  x 220 x 95) mm 14,125” x 10” x 4”   (358 x 256 x 101) mm Dimensões de corte: 8” (204 mm) 8” (204 mm) 9,75” (248 mm) 11,125” x 7,75”   (284 x 198) mm 13,25” x 9,125”   (336 x 232) mm Profundidade: 3” (75 mm) 3” (75 mm) 3,375” (86 mm) 3” (75 mm) 3,375” (86 mm) WOOFER Imã: 10 oz   (80 x 30 x 15) mm 10 oz   (80 x 30 x 15) mm 20 oz   (100 x 45 x 15) mm 10 oz   (80 x 30 x 15) mm 20 oz   (100 x 45 x 15) mm Bobina de voz: Película de polietileno de 1,0”  (25 mm) Película de polietileno de 1,0”  (25 mm) Película de polietileno de 1,5”  (38 mm) Película de polietileno de 1,5”  (25 mm) Película de polietileno de 1,5”  (38 mm) Cone: DupontTM Kevlar ® Dupont TM Kevlar ® Dupont TM Kevlar ® Dupont TM Kevlar ® Dupont TM Kevlar ® Surround: Borracha butílica Borracha butílica Borracha butílica Borracha butílica Borracha butílica Tampa antipoeira: Polipropileno Polipropileno Polipropileno Polipropileno Polipropileno TWEETER Imã: Neodímio Neodímio Neodímio Neodímio Neodímio Domo: Titânio de 20 mm Mylar de 2 x 13 mm Titânio de 25 mm Titânio de 20 mm Titânio de 25 mm Tipo: 30 graus de giro Posição Fixa 30 graus de giro 30 graus de giro 30 graus de giro

83 NuVo alto-falantes área exterma n  Tabela de escolha AccentPlus 1 Outdoor AccentPlus 2 Outdoor SISTEMA AP160W Branco)  AP160B (Preto) AP260W Branco)  AP260B (Preto) Descrição: Alto-falante externo de 6,5”  Alto-falante externo de 6,5” Potência: 50W 50W Impedância: 8 ohm 8 ohm  Eficiência: 88 dB 1W/1M 89 dB 1W/1M Resposta de  frequência: 60 Hz – 20 kHz +/- 3 dB 50 Hz – 20 kHz +/- 3dB Crossover do Tweeter: 12 dB 12 dB  Crossover do Woofer N/A N/A Material do gabinete: Polietileno preenchido com  mineral Polietileno preenchido com  mineral Material da grade: Alumínio revestido com pó Alumínio revestido com pó Material do suporte: Aço revestido com pó Aço revestido com pó Dimensões (AxLxP): 13” x 7,625” x 7,5”   (330 x 193 x 190 ) mm 13” x 7,625” x 7,5”   (330 x 193 x 190) mm Profundidade com  suporte: 8” (205 mm) 8” (205 mm) Peso (Unidade): 3,40 kg 3,40 kg WOOFER Estrutura do imã: Ferrita, 13 oz (370 g)  Placa traseira plana Ferrita, 13 oz (370 g)  Placa traseira plana Bobina de voz: Película de polietileno de 1”  (25 mm) Película de polietileno de 1”  (25 mm) Cone: Polipropileno de 6,5”   (165 mm) Polipropileno de 6,5”   (165 mm) DuPontTM Kevlar ® Surround: Borracha butílica Borracha butílica Tampa antipoeira: Polipropileno Polipropileno TWEETER Imã: Neodímio Neodímio Domo: PEI (Polieterimida),   0,75” (19 mm) Titânio 0,75” (19 mm) Tipo: Posição Fixa Posição Fixa NuVo alto-falantes área exterma Emb. Ref. Difusores Para externo de parede ou pavimento 2 AP16OB Alto-falante parede externo black 6,5” (par) 2 AP16OW Alto-falante parede externo white 6,5” (par) 2 AP26OB Alto-falante parede externo black AccentPlus  6,5” (par) 2 AP26OW Alto-falante parede externo white AccentPlus  6,5” (par) NOTA: Os valores de potência expressos devem ser entendidos como WRMS AP16OB AP16OW AP26OB AP26OW

84 NuVo alto-falantes área exterma n  Tabela de escolha AccentPlus Rock SISTEMA AP18RS (Arenito)  AP18RG (granito) AP16RS  AP16RG Descrição: Alto-falante Rock mono de 8”  Alto-falante Rock mono de 6,5” Potência: 100W 50W Impedância: 8 ohm 8 ohm  Eficiência: 91 dB 1W/1M 88 dB 1W/1M Resposta de  frequência: 45 Hz – 20 kHz +/- 3 dB 60 Hz – 20 kHz +/- 3dB Crossover do Tweeter: 12 dB 12 dB  Crossover do Woofer 12 dB 12 dB  Dimensões (AxLxP): 13,5” x 13,5” x 12”   (340 x 340 x 300) mm 10,5” x 11” x 9”   (165 x 280 x 226) mm Peso (Unidade): 16 libras (7,3 kg) 9,7 libras (4,4 kg) WOOFER Estrutura do imã: 20 oz   (100 x 45 x 15) mm 10 oz   (80 x 30 x 15) mm Bobina de voz: Película de polietileno de 1,0”  (25 mm) Película de polietileno de  0,75” (19 mm) Cone: Polipropileno de 8” (205 mm) Polipropileno de 6,5” (165 mm) Surround: Borracha butílica Borracha butílica Tampa antipoeira: Polipropileno Polipropileno TWEETER Imã: Neodímio Neodímio Domo: PEI (Polieterimida), 1” (25mm) PEI (Polieterimida), 1” (25 mm) Tipo: Posição Fixa Posição Fixa NuVo alto-falantes área exterma Emb. Ref. Difusores Rocha - difusores para externo 2 AP16RG Alto-falante externo formato Rocha Granite  6,5” (par) 2 AP16RS Alto-falante externo formato Rocha  Sandstone 6,5” (par) 2 AP18RG Alto-falante externo formato Rocha Granite  8” (par) 2 AP18RS Alto-falante externo formato Rocha  Sandstone 8” (par) NOTA: Os valores de potência expressos devem ser entendidos como WRMS  AP16RG - 6,5” AP18RG - 8” AP16RS - 6,5” AP18RS - 8”

85 NuVo regenerador e filtros transformadores n  Tabela de escolha Regenerador e Filtro Transformador RP1200 RP1800 FT1000 FT2000 Entrada Tensão nominal [V]: 115 - 127 220 / 220 Variação máxima de tensão com  carga máxima resistiva [V]: 80 a 138 - Fator de potência: 0,97 - Frequência nominal [Hz]: 60 60 / 60 Faixa de frequência admissível: + -6% Conexão de entrada: plugue de alimentação  padrão NEMA 10/20  localizado no módulo de  entrada Corrente nominal (A): - 4,75  9,5 Fusível de entrada (rearmável) (A): - 6  12 Saída Potência máxima [VA/W]: 1200 VA /  800W 1800 VA /  1200W 1000 2000 Potência de pico [VA]: - 3000 6000 Fator de potência: 0,67 - Tensão nominal [V]: 115 120 120 Fator de crista: 3 - Regulação estática para carga  resistiva: + -2% - Regulação dinâmica para carga  resistiva: + -5% - Frequência [Hz]: 60 + - 1% - Forma de onda no inversor: senoidal pura - Distorção harmônica total (DHT)  com 100% de carga resistiva: 3% - Conexão de saída do R1200: 5 tomadas padrão NEMA  5/15 - Conexão de saída do R3100: 10 tomadas padrão  NEMA 5/15 localizadas no  módulo de saída - Sobrecarga: até 150% opera por  30 segundos e aciona  o By-pass / Acima de  150% aciona o By-pass  imediatamente - GeraisBy-pass automático: sim - Tempo de transferência: Zero - Baterias internas: 8 baterias 12VAC/7Ah  (96VAC) localizadas no  módulo de saída - Conexão de baterias externas: conector de engate rápido - Tempo de recarga das baterias: 8 horas para 90% de  carga de 1 módulo de  baterias de 12VAC/7Ah - Comunicação inteligente: RS-232 - Peso líquido [kg]: 11,5 (módulo de entrada) /  28,3 (módulo de saída) 5,25  9,1 Peso bruto [kg]: 13,9 (módulo de entrada) /  30,7 (módulo de saída) - Composição R1200: 1 módulo - Composição R3100: 2 módulos - Dimensões A x L x P [mm]: 96 x 482,6 x 453 91 x 360 x 283 MTBF (tempo médio entre falhas) [h]: 40.000 - MTTR (Tempo médio para  reparos) [min.]: 30 - Faixa de temperatura [°C]: 0-40 0-40 Umidade relativa: 90% (sem condensação) 90% (sem condensação) Ruído audível: 50dB a 1 metro Máxima energia de surto [J]: - 426  Máxima corrente de pico 8/20  micros [A]: - 4500  Tensão de operação [V]: - 275  Rendimento: - 96%  Comprimento do cabo de força [mm]:  -  2000 Peso: - 4,0 Kg Cor: - Preto NuVo regenerador e filtros transformadores Emb. Ref. Regenerador 1 RP1200/1800 Regenerador de rede programável  RP1200/1800 SMS Filtro Transformador Os Filtros Transformadores FT1000 e FT2000  foram especialmente desenvolvidos para uso   em salas de audição com equipamentos de  áudio e vídeo, inclusive high-end, tais como:  projetores, receivers, amplificadores, CD  players, DVD players, televisões (plasma, LCD,  CRT), videogames, videokês, receptores de TV  a cabo, sistemas de som estéreo etc. Microprocessador RISC de alta velocidade  que integra diversas funções periféricas,  aumentando a confiabilidade e o desempenho  do circuito eletrônico; Tensão de entrada 220V9 e tensão de saída  120V9; Acompanham dois Extension Cord, extensão  com três tomadas de saída auxiliar que  facilitam a conexão de equipamentos; Gabinete plástico ABS com antichama; Fusível rearmável, permite acionar o  equipamento após um evento de curto-circuito  ou sobrecarga na saída, sem a necessidade de  substituir o fusível; Filtro de linha interno para proteção de EMI/RFI; Proteção contra surtos de tensão em modo  diferencial (426 Joules); Proteção contra sobrecarga; Proteção contra sobreaquecimento com rearme  automático. 1 FT1000 1000W Preto SMS 220V 1 FT2000 2000W Preto SMS 220V RP1200 RP1800 FT1000 FT2000

86 índice numérico Referência Página Referência Página Referência Página Referência Página 3480V12 53 3477 46 3480 53 3482 53 3495 58 3496 58 3499 58 3501/0 48/69 3501/1 48/69 3501/2 48/69 3501/3 48/69 3501/4 48/69 3501/5 48/69 3501/6 48/69 3501/7 48/69 3501/8 48/69 3501/9 48/69 3501/AMB 48/69 3501/AUX 48/69 3501/CEN 48/69 3501/GEN 48/69 3501/GR 48/69 3501/OFF 48/69 3501/OI 48/69 3501/ON 48/69 3501/PUL 48/69 3501/SLA 48/69 3501/T 48/69 3501/TM 48/69 3501K 48/69 3501K/1 48/69 3502 48 3504 48 3508BUS 55 3508U2 55 3508U3 55 3510 53 3510M 53 3510PB 53 3511 53 3512 53 3513 53 3516 53 3518 53 3518/150 53 3518/50 53 3522 55 3523 55 3527N 40 3528N 40 003559 55 003595 68 003596 68 040749 53 043112 53 063400 48 0065069 39 0065401 38 0065402 38 0065403 38 0065404 38 0065405 38 067205 55 067219 56 067228 56 067235 40 067236 40 067239 40 067240 40 067264 40 067459 50/68 067552 43 067553 43 067554 43 067555 57 067556 43 067557  43 067558  43 067589 69 067590 68 067591 68 067592 44/68 067593 68 067595 44/68 067596 44/68 076711  70 080151 70 088232 40/44 088331 40 336904 48/51 346000 46/58 346001 46/58 346020 46/56 346021 46 346030 46 346031 46 348402 69 349319 48 572054 71 572057 71 572067 72 572074 72 572206 70 572225 71 572230 70 572235 68 572236 68 572246 70 572253 70 572259 70 572554 71 572557 71 572567 72 572574 72 572722 71 572730 70 572735 68 572736 68 572753 70 572759 70 573222B 71 573223B 72 573224B 71 573225B 72 573234B 71 573235B 72 573236B 71 573237B 72 573284B 71 573285B 72 573294B 71 573295B 72 573382B 71 573383B 72 573551 40/59 573716 44/50/56/57 573717 44/50/56/57 573722B 71 573723B 72 573724B 71 573725B 72 573734B 71 573735B 72 573736B 71 573737B 72 573784B 71 573785B 72 573794B 71 573795B 72 573870 40 573882B 71 573883B 72 573900 44 573901 44 573902 44 573903  44 573918 50 573919 50 573920 50 573921 50 573922 50 573923 50 573924 50 573925 50 573926 57 573927 57 573929 57 573932 58 573933 58 573934 52 573935 52 573936 47/52 573937 47/52 573938 47/52 573939 47/52 573940 47/52 573941 47/52 573944 52 573945 52 573946 52 573947 52 573948 52 573949 52 573950 54 573951 54 573952 54 573953 54 573954 52 573955 52 573958 56 573977 57 573984 53 573985 55 573991 55 574048 47 574098 47 574346 68 574347 68 574348 68 574349 68 574394 68 574395 68 574396 68 574397 68 574464 42 574465 42 574466 42 574467 42 574468 42 574469 42 574470 42 574471 42 574472 42 574473 42 574474 42 574475 42 574476 42 574477 42 574478 42 574479 42 574480 42 574481 42 574482 42 574483 42 574484 42 574485 42 574486 42/57 574487 42/57 574488 42 574489 42 574490 42/57 574491 42/57

87 íNDICE NUméRICO Referência Página Referência Página Referência Página Referência Página 574492 42 574493 42 574494 42 574495 42 574503 44 574504 44 574505 42/57 574506 42/57 574507 42 574508 42 574509 42 574510 42 574511 42/57 574512 42/57 574513 42 574514 42 574515 42 574516 42 574517 42 574518 42 574519 42 574520 42 574521 42 574522 42 574523 42 574524 42 574525 42 574526 42 574527 42 574528 42 574529 42 574530 42 574531 42 574532 42 574533 42 574534 42 574535 42 574536 42 574537 42 574538 42 574539 42 574540 42 574541 42 574542 42 574543 42 574544 42 574545 42 574546 42 574547 42 574548 42 574555 36 574556 36 574557 36 574558 36 574559 36 574560 36 574561 36 574562 36 574563 36 574564 36 574567 36 574568 36 574569 36 574570 36 574571 36 574572 36 574573 36 574574 36 574575 36 574576 36 574577 36 574578 36 574581 36 574582 36 574583 36 574584 36 574585 36 574586 36 574596 36 574597 36 576021 59/70 576030B 59 576031B 59 576032B 59 582505 70 582605 70 583750B 59 583753 70 592540 71 592541 71 592640 71 592641 71 A4DDCBZ 78 A4DKPDC 78 A4DSDCBZ  78 AP16C 81 AP16CS 81 AP16IN 81 AP16OB 83 AP16OW 83 AP16RG 84 AP16RS 84 AP18C 81 AP18IN 81 AP18RG 84 AP18RS 84 AP26C 81 AP26CS 81 AP26IN 81 AP26OB 83 AP26OW 83 AP28C 81 AP28IN 81 BK6C 81 BK6CS 81 BK6IN 81 BK8C 81 BK8IN 81 BMDI1001 45 BMSW1001 45 BMSW1002 45 BMSW1003 45 D2120BZ 75 D460BZ 75 E46ADCN 46/51/54/69 E46ADCN/127 46/51/54/69 E47ADCN 46/51/54 E47ADCN/127 46/51/54 E49 46/51/54/69 E6GCPDC 78 E6GMDCBZ 78 E6GMSDCBZ  78 F411/1NC 45 F411/4 45 F411U1 45 F411U2 45 F413N 45 F414 45 F414/127 45 F415 45 F416U1 45 F417U2 45 F418 45 F418U2 45 F420 46/55 F422 46 F425 46 F428 46 F429 45 F430/2 69 F430/4 69 F430R3V10 51/69 F430R8 51/69 F430V10 51/69 F441 58 F441M 58 F450 56 F454 46/56 F455 46/56 F458 69 F459 46/56 F481 52 F482 53 F482V12 53 F500N 58 F502 57 F521 55 F522 55 F523 55 F524 55 FT1000 85 FT2000 85 GW100R1BZ 75 I8GEZP 79 I8GMBZ 79 I8GMSBZ 79 I8GPC 79 L4561N 58 L4567 57 L4569 57 L4589N 38 L4596N 38 L4597N 38 L4598N 38 L4599N 38 L4658N 47 L4659N 47 L4669 48/51/69 L4669/500 48/51/69 L4669KM1 48/51 L4669S 48/51 L4911ADN 37 L4911AHN 37 L4911N 37 MH201 46/68 MH202 46/56 MHVISUAL 56 MI1 79 MPS4EV2BZ 75 N4589N 38 N4596N 38 N4597N 38 N4598N 38 N4599N 38 N4658N 47 N4659N 47 N4911ADN 37 N4911AHN 37 N4911N 37 NT4658N 47 NT4659N 47 NT4911ADN 37 NT4911AHN 37 NT4911N 37 P100BZ 75 P200BZ 75 P3100BZ 75 P3500BZ 75 RP1200/1800 85 SL4915AN 37 SN4915AN 37 SNT4915AN 37 SP7IS 81 SNT4915AN 44 SP7IS 71

3.000/10.15 gL ELETRO-ELETRÔniCOS LTDA. rua Verbo Divino, 1207 - Bl. A  Chácara Santo Antônio CEP 04719-901 - São Paulo - SP Centro de Suporte Técnico: 0800 11 8008 [email protected] ACoMPAnHE  noSSAS  noVIDADES. www.legrand.com.br www.legrand.com.br facebook.com/LegrandBrasil youtube.com/LegrandBrasil www.legrand.com.br/blog/
