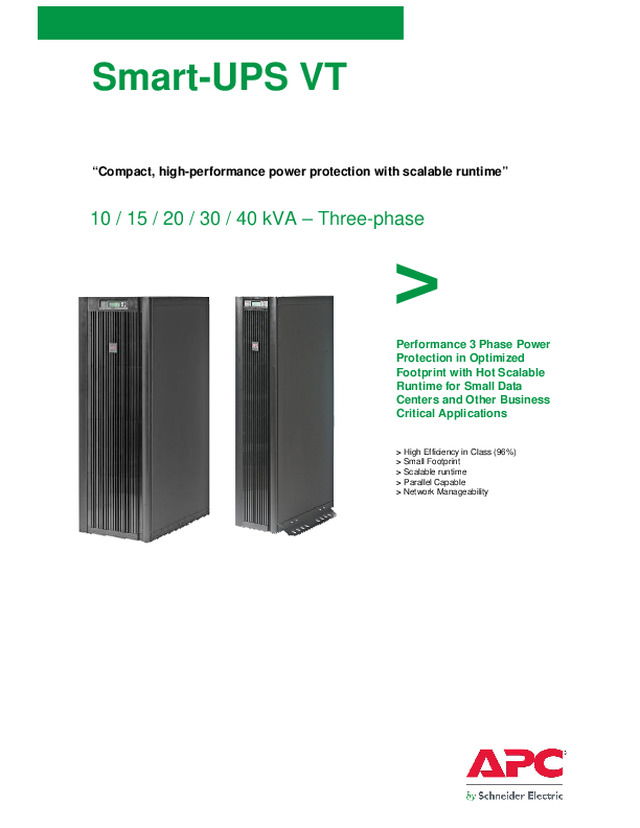

Brochure - Smart-UPS® RT - 10 / 15 / 20 / 30 / 40 kVA – Three-phase

 High Efficiency in Class (96%)  Small Footprint  Scalable runtime  Parallel Capable  Network Manageability Smart-UPS VT 10 / 15 / 20 / 30 / 40 kVA – Three-phase “Compact, high-performance power protection with scalable runtime” Performance 3 Phase Power Protection in Optimized Footprint with Hot Scalable Runtime for Small Data Centers and Other Business Critical Applications

Smart VT Features High Availability The Smart-UPS VT includes dual-mains inputs, automatic and maintenance bypasses, and scalable runtime with hot-swappable batteries which are quick and easy to replace for increased availability.  Its compatibility with the market-leading remote management applications, coupled with intuitive LCD user interface and LED status indicators ensures the utmost availability for business critical applications. A versatile product The Smart-UPS VT is available in a wide choice of configurations to best fit each specific installation need.  10 / 15 / 20 / 30 / 40kVA  3 different enclosures, from classic wide or narrow tower to small enclosure without batteries  Flexible runtime capacity : - with hot-swappable batteries and extended run enclosures - with up to 4 internal battery strings and external extended runtime enclosures  Compatibility with generators, transformers, etc.. Reduced Total Cost of Ownership Smart-UPS VT intelligent design leads to a significant reduction of the TCO and makes it the ideal choice over time.  Best-in-class efficiency even at low load levels minimizes energy losses and operating costs   C ompact, small footprint for floor space optimization  Input power factor correction reduces installation costs  Reduction of electrical infrastructure rating requirements (wire, transformers, generators…)

Smart-UPS VT Features & Options High performance  Up to 96% efficiency even at low load levels  Large input voltage tolerance for  compatibility with low-quality power grids  Low input / output  signal distortion  Parallel capability up to 4 units for  redundant configurations or capacity extension Easy maintenance The product design allows quick maintenance in case of failure, leading to higher availability for the load.  slide-in/out concept for the power module  for a quick comeback to normal state  hot-swappable batteries for quick and  easy replacement Manageability The built-in features of the Smart-UPS VT combined with APC’s leading management solutions make it easy to manage and monitor, both proactively or upon failure. This significantly improves control over the energy supply and ensures high availability for the loads.  Remote management of the UPS over  network or telephone lines  Centralized management via InfraStruXure Manager Comprehensive Services offering The Smart-UPS VT product design backed up by APC by Schneider Electric world-class Services organization provides the serenity required by any business-critical application.  On-site audits  Maintenance contracts  Battery replacement  Remote monitoring for maximized up-time Options Smart-UPS VT product offering provides a list of options  Service Bypass Panel Stand-alone  Service Bypass Panel with distribution  Circuit breaker panel  Power Availability  1 year repair or replace

0.8 Power Factor 400V (3 Phase) Output voltage (V) 0 to 95% Operating Relative Humidity 0°C to 40°C (32 to 104 °F) Operating Temperature 64dB (57dB at 70% load) Audible Noise (dBA) Environmental conditions and noise 823x523x854 823x352x854 Small enclosure ( no integrated batteries) N/A 1500x352x854 Narrow Tower (10 / 15 / 20 kVA) 1500x523x854 Wide Tower Dimensions (HxWxD) mm For either redundancy or capacity Spec feature up to 4 units Paralleling 0-40°C Operating temperature 96,0% 96,4% 95,3% 95,7% 95,7% Efficiency (at full load) Performance Less than 3.5% for full load Output voltage total harmonic distortion 150% 1 minute, 125% 10 minutes Overload 47 - 53 Hz (for 50 Hz nominal) Frequency (Hz) Output Less than 5% for full load Input current total harmonic distortion 0.99 Power Factor 47-70 Hz (auto-sensing) Frequency (Hz) 400V (3 Phase) Input voltage (V) AC power supply input 40/32 30/24 20/16 15/12 10/8 UPS Rating kVA/KW (PF = 0.8) Technical characteristics Wide Tower(10/15/20/30/40 kVA) Narrow Tower(10/15/20 kVA) Small Enclosure(10/15/20 kVA) Small Enclosure(30/40 kVA)
