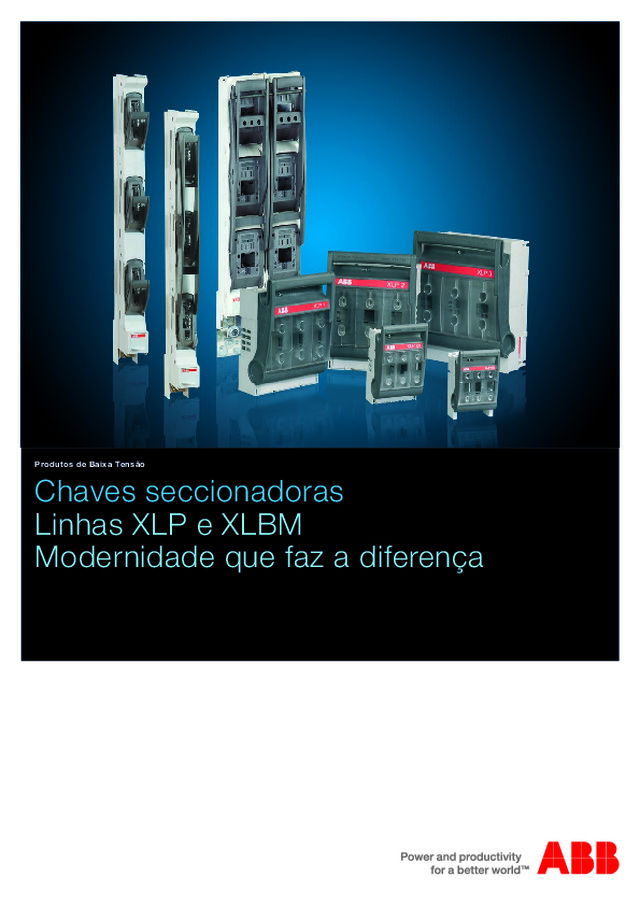

Chaves seccionadoras  Linhas XLP e XLBM Modernidade que faz a diferença Produtos de Baixa Tensão

Chaves seccionadoras sob carga com base fusível Linha XLP Modernidade que faz a diferença  XLP é uma completa geração de chaves seccionadoras sob carga com base fusível, desenvolvida na Noruega, com caracteris-ticas e tamanhos de acordo com o mercado brasileiro. Modularidade que possibilita instalar a chave com acesso na frente do painel Instalação disponível de contatos auxiliares Fácil de instalar por meio de parafusos ou Trilho DIN  2) Sistema para compressão dos conduto-res elétricos  3) Produzida com materiais re-cicláveis atendendo a Norma ISO 14000 Todos os materiais plásticos são anti-chama, portanto possuem grau de extinção V-0 de acordo com a Norma UL94 Medição de tensão disponível na frente da XLP, permitindo acompanhamento dos valores de tensão sem interrupções do circuito e com segurança para operador Grau de proteção IP 20 nos terminais e IP 30 em toda área frontal da XLP, prote-gendo a vida das pessoas contra incidentes elétricos Permite bloqueio por cadea-do de acordo com a Norma NR-10  1) Monitor eletrônico de fusível  disponível com sinalização remota Atende todas as  exigências das Normas  IEC 60 947-1, IEC 60 947-3 e IEC 60 269-2-1 Notas: 1)  Disponível para os tamanhos    XLP00, XLP1, XLP2 e XLP3 2)  Disponível para os tamanhos 000 e 00 3)  Disponível para 000 ABB Fusegear | EasyLine Fuse Switch Disconnector    7 Apparatus overview XLP000 (3-pole) 100 A •  Compact design for NH 00 compact fuses up to 100 A (width = 21mm)•  Modern integrated cable clamps for 1,5 - 35 mm²   cables •  Integrated cable shrouds IP 20•  Snap on for DIN rail mounting (accessory)•  Front frames for 1 - 3 apparatus (accessory)•  Micro auxiliary switches, 1 or 2 pcs (accessory)•  Sealing facility Front frames for 1-3 apparatuses DIN rail mounting Modern integrated cable clamps for 1,5 - 35 mm² cables Voltage measurement Sealing facility 8    EasyLine Fuse Switch Disconnector | ABB Fusegear Apparatus overview XLP00 (3-pole) 160 A •  Electronic fuse monitoring (EFM)•  Micro auxilliary switches, 1 or 2 pcs•  Auxilliary switches, 1 NO or 1 NC acc. to IEC 60947-5-1•  Cable shrouds•  Wide range of cable terminal clamps (See page 14)•  Front frames for 1-3 apparatus •  Kit for double DIN rail mounting•  Adapter for 40 and 60 mm busbar distance.•  Padlocking facility•  Sealing facility Padlocking andSealing facilities Micro auxiliary switch on the sides.Auxiliary switch NO or NC in the front Cable shrouds Electronicfuse moni- toring sho-wing detail for remotesignaling 8    EasyLine Fuse Switch Disconnector | ABB Fusegear Apparatus overview XLP00 (3-pole) 160 A •  Electronic fuse monitoring (EFM)•  Micro auxilliary switches, 1 or 2 pcs•  Auxilliary switches, 1 NO or 1 NC acc. to IEC 60947-5-1•  Cable shrouds•  Wide range of cable terminal clamps (See page 14)•  Front frames for 1-3 apparatus •  Kit for double DIN rail mounting•  Adapter for 40 and 60 mm busbar distance.•  Padlocking facility•  Sealing facility Padlocking andSealing facilities Micro auxiliary switch on the sides.Auxiliary switch NO or NC in the front Cable shrouds Electronicfuse moni- toring sho-wing detail for remotesignaling Chaves seccionadoras | Linhas XLP e XLBM Manopla ergonômica, proporcionando confor-to e segurança durante a operação.

Chaves seccionadoras sob carga com base fusível Linha XLP Tipo XLP000 XLP00 XLP1 XLP2 XLP3 Códigos de estoque 1SEP201428R0001 1SEP101890R0002 1SEP101891R0002 1SEP101892R0002 1SEP101975R0002 Para fusíveis NH de acordo com a norma IEC 60 269-2-1  2) 000 Largura máxima = 21mm 00 1 2 3 Tensão nominal de operação U e (V) 400 500 690 400 500 690 500 690 500 690 500 690 Corrente nominal de operação I e (A) 80 100 50 125 160 125 250 200 400 315 630 500 Corrente térmica com fusível instalado I th (A) 100 160 250 400 630 Tensão de isolação U i (V) 690 1000 1000 1000 1000 Tensão de impulso U imp (kV) 6 8 8 8 8 Capacidade de interrupção com fusível (kArms) 50 50 50 50 50 Categoria de utilização AC23B AC22B AC21B AC23B AC22B AC21B AC23B AC22B AC23B AC22B AC23B AC22B Frequência nominal (Hz) 50-60 50-60 50-60 50-60 50-60 Potência térmica dissipada sem fusível por fase (W) 1,4W 3,5W 7,5W 13W 24W Durabilidade elétrica 300 200 200 200 200 Durabilidade mecânica 1700 1400 1400 800 800 Grau de proteção no frontal da chave de acordo com a norma IEC 60 529  2) Aberta IP20 IP20 IP20 IP20 IP20 Fecha- da IP30 IP30 IP30 IP30 IP30 Dimensões básicas (mm)  3) A  x  L x P 151 x 89 x 79 186,5 x 105 x 88 268 x 184 x 116 289 x 210 x 129 330 x 250 x 142 Descrição Para chaves Código de estoque Moldura frontal para 1 chave XLP 000 1SEP407741R0001 XLP 00 1SEP407792R0001 XLP 1 1SEP407815R0001 XLP 2 1SEP407951R0001 XLP 3 1SEP407955R0001 Contato auxiliar 1NAF - 6 A - 250 V XLP 000 1SEP408738R0001 XLP 00, XLP 1, XLP 2 e XLP 3 1SEP407742R0001 Contato auxiliar 1NF - 10 A - 690 V XLP 00, XLP 1, XLP 2 e XLP 3 1SEP407742R0002 XLP 00, XLP 1, XLP 2 e XLP 3 1SEP407742R0003 Dispositivo para cadeado XLP 00, XLP 1, XLP 2 e XLP 3 1SEP407786R0001 Protetor de terminais XLP 00 1SEP407793R0001 XLP 1 1SEP407793R0002 XLP 2 e XLP 3 1SEP407952R0001 Dispositivo para montagem em trilho DIN XLP 000 1SEP407740R0001 XLP 00 1SEP407897R0001 Monitor eletrônico de fusível XLP 00 1SEP101873R0007 XLP 1 1SEP101883R0007 XLP 2 1SEP101982R0007 XLP 3 1SEP101984R0007 Adaptador para barramento SF60para saída dos cabos por cima XLP 00 1SEP101910R0001 XLP 1 1SEP201451R0001 Adaptador para barramento SF60para saída dos cabos por baixo XLP 00 1SEP101915R0001 XLP 1 1SEP201456R0001 Tabela de escolha Tripolares – 3 polos  1) Acessórios  4) Notas: 1)  Para versões tetrapolares, consulte a ABB. 2)  As Chaves XLP foram projetadas e testadas,  de acordo com a norma IEC / EN 60 947-3. 3)  Chave fechada. 4)  Existem diversas outras opções de acessó- rios, caso necessite consulte a ABB. Linhas XLP e XLBM | Chaves seccionadoras

Dimensões  1) XLP000 XLP00 XLP1 XLP2 XLP3 A A SECTION  A-A 9 9 19 25,5 25,5 79 175 2 140 134 75 50 6,5 (2x) 151 89 132 1SEB000001 19,5 205 188 169,5 130 160 99,5 88 EFM 1SEB000008 105 186,5 A A SECTION  A-A 20 19,5 33 33 74,5 25 12,5 6,5 73 3 3 2 43,5 20 35 57 57 184 268 25 101 11 50 15 15 100 42 100 A A SECTION  A-A 22 22 295 116 125 183 233 249,5 66 2 EFM 1SEB000002 7,5 50 A A SECTION  A-A 33 87 3 142 351 245,5 312 318,5 330 250 80 80 45 131 50 150 50 1SEB000004 151 EFM (x4) 9 33 129 79 2 325,5 139 258 273 206 EFM 210 289 A A SECTION  A-A 28 28 40 65 65 112 50 11 3010 130 10 1SEB000003 A A SECTION  A-A 9 9 19 25,5 25,5 79 175 2 140 134 75 50 6,5 (2x) 151 89 132 1SEB000001 19,5 A A SECTION  A-A 9 9 19 25,5 25,5 79 175 2 140 134 75 50 6,5 (2x) 151 89 132 1SEB000001 19,5 A A SECTION  A-A 9 9 19 25,5 25,5 79 175 2 140 134 75 50 6,5 (2x) 151 89 132 1SEB000001 19,5 205 188 169,5 130 160 99,5 88 EFM 1SEB000008 105 186,5 A A SECTION  A-A 20 19,5 33 33 74,5 25 12,5 6,5 73 3 3 2 43,5 20 205 188 169,5 130 160 99,5 88 EFM 1SEB000008 105 186,5 A A SECTION  A-A 20 19,5 33 33 74,5 25 12,5 6,5 73 3 3 2 43,5 20 205 188 169,5 130 160 99,5 88 EFM 1SEB000008 105 186,5 A A SECTION  A-A 20 19,5 33 33 74,5 25 12,5 6,5 73 3 3 2 43,5 20 35 57 57 184 268 25 101 11 50 15 15 100 42 100 A A SECTION  A-A 22 22 295 116 125 183 233 249,5 66 2 EFM 1SEB000002 7,5 50 35 57 57 184 268 25 101 11 50 15 15 100 42 100 A A SECTION  A-A 22 22 295 116 125 183 233 249,5 66 2 EFM 1SEB000002 7,5 50 35 57 57 184 268 25 101 11 50 15 15 100 42 100 A A SECTION  A-A 22 22 295 116 125 183 233 249,5 66 2 EFM 1SEB000002 7,5 50 129 79 2 325,5 139 258 273 206 EFM 210 289 A A SECTION  A-A 28 28 40 65 65 112 50 11 3010 130 10 1SEB000003 129 79 2 325,5 139 258 273 206 EFM 210 289 A A SECTION  A-A 28 28 40 65 65 112 50 11 3010 130 10 1SEB000003 129 79 2 325,5 139 258 273 206 EFM 210 289 A A SECTION  A-A 28 28 40 65 65 112 50 11 3010 130 10 1SEB000003 A A SECTION  A-A 33 87 3 142 351 245,5 312 318,5 330 250 80 80 45 131 50 150 50 1SEB000004 151 EFM (x4) 9 33 A A SECTION  A-A 33 87 3 142 351 245,5 312 318,5 330 250 80 80 45 131 50 150 50 1SEB000004 151 EFM (x4) 9 33 A A SECTION  A-A 33 87 3 142 351 245,5 312 318,5 330 250 80 80 45 131 50 150 50 1SEB000004 151 EFM (x4) 9 33 1)  Ao instalar acessórios o dimensional deve ser revisto, para tanto consulte a ABB.       2)  EFM = monitor eletrônico de fusível

Chaves seccionadoras verticais sob carga com base fusível Linha XLBM Inovador sistema de conexão em barramentos  Por meio das chaves XLBM da ABB um inovador sistema de distribuição vertical está disponível, desta forma, utilizando a chave XLBM é possível montar quadros compactos reduzindo os custos com cobre e salvando espaços nos locais onde serão instalados. Cadeado posição fechado Grau de proteção IP 20 nos terminais e IP 30 em toda área frontal da XLBM, protegendo a vida das pessoas contra incidentes elétricos Totalmente testada de acordo com as Normas IEC 60 947-1, IEC 60 947-3 e IEC 60 269-2-1 Manopla ergonômica, proporcionando conforto e segurança durante a operação. Várias opções de acessórios estão dis-poníveis tais como:   − monitores eletronico de fusíveis  1)   − acessórios para medição de corrente   − diversos tipos de terminais   − uma vasta opções de diferentes   conexões em barramentos   − entre outros Instalação flexível:   − possibilidade de conexão dos condu- tores pela parte superior ou inferior   − diversas opções de terminais para  compressão de condutores elétricos Linha completa   − XLBM 00 - 160 A   − XLBM 1 - 250 A   − XLBM 2 - 400 A   − XLBM 3 - 630 A   − XLBM 800 - 800 A   − XLBM 1250 - 1250 A Medição de tensão disponível na frente da XLBM, permitindo acompanhamento dos valores de tensão sem interrupções do circuito e com segurança para o operador Design moderno e resistente Instalação direta sobre os barramen-tos, resultando em ganho de espaço e economia de cobre Todos os materiais plásticos são  anti-chama, portanto possuem grau  de extinção V-0 de acordo com a  Norma UL94 Cadeado posição aberto 1SEB000109 Contatos auxiliares Notas:  1)  disponível somente em versões montada de  fábrica, código sob consulta Linhas XLP e XLBM | Chaves seccionadoras

Chaves seccionadoras verticais sob carga com base fusível Linha XLBM Descrição Para chaves Código de estoque Contato auxiliar 1NAF - 6A - 250 V XLBM 00, 1, 2, 3-3P/1P 1SEP407742R0001 Contato auxiliar 1NF - 10A - 690 V XLBM 00, 1, 2, 3-3P/1P 1SEP407742R0002 XLBM 00, 1, 2, 3-3P/1P 1SEP407742R0003 Protetor para terminal , h = 185 mm XLBM 00-3P/1P 1SEP408126R0001 Protetor para terminal , h = 64 mm XLBM 00-3P/1P 1SEP408128R0001 Protetor para terminal , h = 185 mm XLBM 1, 2, 3-3P/1P 1SEP408127R0001 Suporte para etiqueta de identificação XLBM 00-3P/1P 1SEP408139R0001 XLBM 1, 2, 3-3P/1P 1SEP408140R0001 Suporte para instalação de amperímetro de 48x48 mm XLBM 00-3P/1P 1SEP408141R0001 Suporte para instalação de amperímetro de 72x72 mm XLBM 1, 2, 3-3P/1P 1SEP408142R0001 Amperímetro de 48x48 mm, tipo QB48, 0-150-180/5 A XLBM 00-3P/1P NHSN714003P1150 Amperímetro de 72x72 mm, tipo QB72, 0-150-180/5 A XLBM 1, 2, 3-3P/1P NHSN714004P2206 Amperímetro de 72x72 mm, tipo QB72, 0-200-300/5 A XLBM 1, 2, 3-3P/1P NHSN714004P2208 Amperímetro de 72x72 mm, tipo QB72, 0-400-480/5 A XLBM 1, 2, 3-3P/1P NHSN714004P2210 Amperímetro de 72x72 mm, tipo QB72, 0-600-720/5 A XLBM 1, 2, 3-3P/1P NHSN714004P2212 Tc 160/5A 2,5 VA classe 1 (kit de instalação traseira, inclui 1 peça) XLBM 00-3P/1P 1SEP408149R0001 Tc 200/5A 3,75 VA classe 1 (kit de instalação traseira, incluindo 3 TC´s) XLBM 1, 2, 3-3P/1P 1SEP408149R0002 Tc 400/5A 5 VA classe 1 (kit de instalação traseira, incluindo 3 TC´s) XLBM 1, 2, 3-3P/1P 1SEP408149R0003 Tc 600/5A 5 VA classe 1 (kit de instalação traseira, incluindo 3 TC´s) XLBM 1, 2, 3-3P/1P 1SEP408149R0004 Tc 600/5A 5 VA classe 0,5 (kit de instalação traseira, incluindo 3 TC´s) XLBM 1, 2, 3-3P/1P 1SEP408149R0005 Tc 200/5A 3,75 VA classe 1 (kit de instalação traseira, incluindo 1 TC) XLBM 1, 2, 3-3P/1P 1SEP408149R0007 Tc 400/5A 5 VA classe 1 (kit de instalação traseira, incluindo 1 TC) XLBM 1, 2, 3-3P/1P 1SEP408149R0008 Tc 600/5A 5 VA classe 1 (kit de instalação traseira, incluindo 1 TC) XLBM 1, 2, 3-3P/1P 1SEP408149R0009 Tc 600/5A 5 VA classe 0,5 (kit de instalação traseira, incluindo 1 TC) XLBM 1, 2, 3-3P/1P 1SEP408149R0010 Dispositivo plugável para saída temporária XLBM 1, 2, 3-3P/1P NHSN722068P0002 Tabela de escolha Operações unipolares  e tripolares Tipo XLBM00 XLBM1 XLBM2 XLBM3 XLBM800A XLBM1250A 00 1 2 2/3 2 3 Códigos deestoque Operação tripolar 1SEP102140R0121 1SEP102141R0121 1SEP102142R0121 1SEP102143R0121 1SEP102174R0002 1SEP102174R0001 Operação unipolar 1SEP102140R0101 1SEP102141R0101 1SEP102142R0101 1SEP102143R0101 1SEP102173R0002 1SEP102173R0001 Tensão nominal de operação U e (V) 400 500 690 400 500 690 400 500 690 400 500 690 500 500 Corrente nominal de operação I e (A) 160 160 125 250 250 200 400 400 315 630 630 500 800 1250 Corrente térmica com fusível instalado I th (A) 160 250 400 630 800 1250 Tensão de isolação U i (V) 1000 1000 1000 1000 1000 1000 Tensão de impulso U imp (kV) 8 8 8 8 8 8 Capacidade de inter-rupção com fusível (kArms) 50` 50 50 50 50 50 Categoria de utilização AC23B AC22B AC21B AC23B AC22B AC21B AC23B AC22B AC21B AC23B AC22B AC21B AC21B AC21B Frequência nominal (Hz) 50 - 60 50 - 60 50- 60 50 - 60 50 - 60 50 - 60 Grau de proteção no frontal da chave de acordo com a Norma IEC 60 529  1) Aberta IP20 IP20 IP20 IP20 IP20 IP20 Fecha- da IP30 IP30 IP30 IP30 IP30 IP30 Dimensões básicas (mm)  2) A  x  L x P 660 x 48,5 x 142,5 660 x 97,5 x 177,5 660 x 97,5 x 177,5 660 x 97,5 x 177,5 660 x 196 x 177,5 660 x 196 x 177,5 Acessórios  3) Notas: 1)  As chaves XLBM  foram projetadas e testadas de acordo com a Norma  IEC / EN 60 947-3. 2)  Chave fechada. 3)  Existem diversas  outras opções de acessórios, caso necessite consulte a ABB.

Dimensões  1) XLBM00-1P 1)  Ao instalar acessórios o dimensional deve ser revisto, para tanto consulte a ABB. XLBM00-3P XLBM1/2/3-1P XLBM1/2/3-3P XLBM800A/1250A-1P XLBM800A/1250A-3P Chaves seccionadoras | Linhas XLP e XLBM
