Guia de Seleção de Contatores por Aplicação TeSys

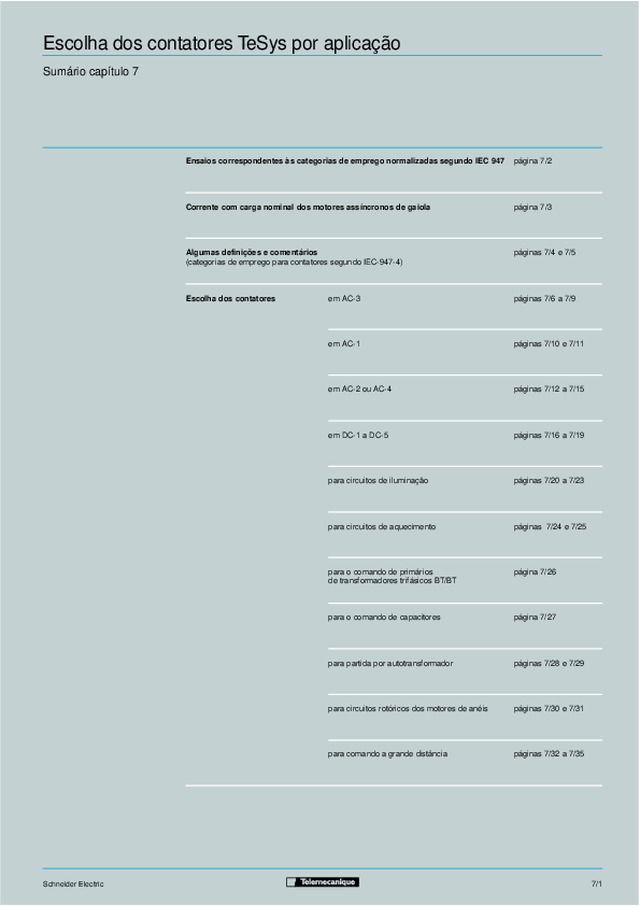

7/1 Schneider Electric Escolha dos contatores TeSys por aplicação Sumário capítulo 7 Ensaios correspondentes às categorias de emprego normalizadas segundo IEC 947 página 7/2 Corrente com carga nominal dos motores assíncronos de gaiola página 7/3 Algumas definições e comentários páginas 7/4 e 7/5 (categorias de emprego para contatores segundo IEC-947-4) Escolha dos contatores em AC-3 páginas 7/6 a 7/9 em AC-1 páginas 7/10 e 7/11 em AC-2 ou AC-4 páginas 7/12 a 7/15 em DC-1 a DC-5 páginas 7/16 a 7/19 para circuitos de iluminação páginas 7/20 a 7/23 para circuitos de aquecimento páginas 7/24 e 7/25 para o comando de primários página 7/26 de transformadores trifásicos BT/BT para o comando de capacitores página 7/27 para partida por autotransformador páginas 7/28 e 7/29 para circuitos rotóricos dos motores de anéis páginas 7/30 e 7/31 para comando a grande distância páginas 7/32 a 7/35

7/2 Schneider Electric Anexos técnicos Ensaios correspondentes às categorias de empregonormalizadas segundo IEC 947em função da corrente nominal de emprego Iee da tensão nominal de emprego Ue (1) O valor 6 P resulta de uma relação empírica que representa a maior parte das cargas magnéticas em correntecontínua até o limite superior de P = 50 W, ou seja, 6 P = 300 ms = L/R.Acima disso, as cargas são compostas de cargas menores colocadas em paralelo. Por isso, o valor 300 ms constituium limite superior, qualquer que seja o valor da energia absorvida. Contatores Condições de estabelecimento e de interrupção Condições de estabelecimento e de interrupção correspondente ao funcionamento normal correspondente ao funcionamento ocasional Corrente alternadaAplicações Categoria Estabelecimento Interrupção Estabelecimento Interrupção características de emprego I U cos ϕ I U cos ϕ I U cos ϕ I U cos ϕ Resistências, cargas AC-1 Ie 1,05 Ue 0,8 Ie 1,05 Ue 0,8 1,5 Ie 1,05 Ue 0,8 1,5 Ie 1,05 Ue 0,8 não indutivas oulevemente indutivas Motores Motores de anéis: AC-2 2 Ie 1,05 Ue 0,65 2,5 Ie 1,05 Ue 0,65 4 Ie 1,05 Ue 0,65 4 Ie 1,05 Ue 0,65 partida,desligamento. Motores de gaiola: AC-3 partida, Ie ≤ 100 A 2 Ie 1,05 Ue 0,45 2 Ie 1,05 Ue 0,45 10 Ie 1,05 Ue 0,45 8 Ie 1,05 Ue 0,45 desligamentomotor em regime. Ie 100 A 2 Ie 1,05 Ue 0,35 2 Ie 1,05 Ue 0,35 10 Ie 1,05 Ue 0,35 8 Ie 1,05 Ue 0,35 Motores de gaiola AC-4 partida, reversão, Ie ≤ 100 A 6 Ie 1,05 Ue 0,45 6 Ie 1,05 Ue 0,45 12 Ie 1,05 Ue 0,35 10 Ie 1,05 Ue 0,35 acionamentopor impulsos Ie 100 A 6 Ie 1,05 Ue 0,35 6 Ie 1,05 Ue 0,35 12 Ie 1,05 Ue 0,35 10 Ie 1,05 Ue 0,35 Corrente contínuaAplicações Categoria Estabelecimento Interrupção Estabelecimento Interrupção características de emprego I U L/R (ms) I U L/R (ms) I U L/R (ms) I U L/R (ms) Resistências, cargas DC-1 Ie Ue 1 Ie Ue 1 1,5 Ie 1,05 Ue 1 1,5 Ie 1,05 Ue 1 não indutivas oulevemente indutivas Motores shunt: DC-3 2,5 Ie 1,05 Ue 2 2,5 Ie 1,05 Ue 2 4 Ie 1,05 Ue 2,5 4 Ie 1,05 Ue 2,5 partida, reversão,acionamentopor impulsos Motores série: DC-5 2,5 Ie 1,05 Ue 7,5 2,5 Ie 1,05 Ue 7,5 4 Ie 1,05 Ue 15 4 Ie 1,05 Ue 15 partida, reversão,acionamentopor impulsos Contatores auxiliares e contatos auxiliares Condições de estabelecimento e de interrupção Condições de estabelecimento e de interrupção correspondente ao funcionamento normal correspondente ao funcionamento ocasional Corrente alternadaAplicações Categoria Estabelecimento Interrupção Estabelecimento Interrupção características de emprego I U cos ϕ I U cos ϕ I U cos ϕ I U cos ϕ Eletroímãs- 72 VA AC-14 6 Ie Ue 0,3 Ie Ue 0,3 6 Ie 1,1 Ue 0,7 6 Ie 1,1 Ue 0,7 - 72 VA AC-15 10 Ie Ue 0,3 Ie Ue 0,3 10 Ie 1,1 Ue 0,3 10 Ie 1,1 Ue 0,3 Corrente contínuaAplicações Categoria Estabelecimento Interrupção Estabelecimento Interrupção características de emprego I U L/R (ms) I U L/R (ms) I U L/R (ms) I U L/R (ms) Eletroímãs DC-13 Ie Ue 6 P Ie Ue 6 P 1,1 Ie 1,1 Ue 6 P Ie 1,1 Ue 6 P (1) (1) (1) (1)

7/3 Schneider Electric U V W (1) Valores segundo o NEC (National Electrical Code). Estes valores são indicativos, eles variam segundo o tipo de motor, sua polaridade e o fabricante. Motores trifásicos 4 pólos 50/60 Hz 200/ 433/ 500/ Potência 208 V 220 V 230 V 380 V 400 V 415 V 440 V 460 V 525 V 575 V 660 V 690 V 750 V 1000 V (1) (1) (1) kW HP A A A A A A A A A A A A A A 0,37 0,5 2 1,8 2 1,03 0,98 – 0,99 1 1 0,8 0,6 – – 0,4 0,55 0,75 3 2,75 2,8 1,6 1,5 – 1,36 1,4 1,21 1,1 0,9 – – 0,6 0,75 1 3,8 3,5 3,6 2 1,9 2 1,68 1,8 1,5 1,4 1,1 – – 0,75 1,1 1,5 5 4,4 5,2 2,6 2,5 2,5 2,37 2,6 2 2,1 1,5 – – 1 1,5 2 6,8 6,1 6,8 3,5 3,4 3,5 3,06 3,4 2,6 2,7 2 – – 1,3 2,2 3 9,6 8,7 9,6 5 4,8 5 4,42 4,8 3,8 3,9 2,8 – – 1,9 3 – 12,6 11,5 – 6,6 6,3 6,5 5,77 – 5 – 3,8 3,5 – 2,5 – 5 – – 15,2 – – – – 7,6 – 6,1 – – – 3 4 – 16,2 14,5 – 8,5 8,1 8,4 7,9 – 6,5 – 4,9 4,9 – 3,3 5,5 7,5 22 20 22 11,5 11 11 10,4 11 9 9 6,6 6,7 – 4,5 7,5 10 28,8 27 28 15,5 14,8 14 13,7 14 12 11 6,9 9 – 6 9 – 36 32 – 18,5 18,1 17 16,9 – 13,9 – 10,6 10,5 – 7 11 15 42 39 42 22 21 21 20,1 21 18,4 17 14 12,1 11 9 15 20 57 52 54 30 28,5 28 26,5 27 23 22 17,3 16,5 15 12 18,5 25 70 64 68 37 35 35 32,8 34 28,5 27 21,9 20,2 18,5 14,5 22 30 84 75 80 44 42 40 39 40 33 32 25,4 24,2 22 17 30 40 114 103 104 60 57 55 51,5 52 45 41 54,6 33 30 23 37 50 138 126 130 72 69 66 64 65 55 52 42 40 36 28 45 60 162 150 154 85 81 80 76 77 65 62 49 46,8 42 33 55 75 200 182 192 105 100 100 90 96 80 77 61 58 52 40 75 100 270 240 248 138 131 135 125 124 105 99 82 75,7 69 53 90 125 330 295 312 170 162 165 146 156 129 125 98 94 85 65 110 150 400 356 360 205 195 200 178 180 156 144 118 113 103 78 132 – 480 425 – 245 233 240 215 – 187 – 140 135 123 90 – 200 520 472 480 273 222 260 236 240 207 192 152 – 136 100 160 – 560 520 – 300 285 280 256 – 220 – 170 165 150 115 – 250 – – 600 – – – – 300 – 240 200 – – 138 200 – 680 626 – 370 352 340 321 – 281 – 215 203 185 150 220 300 770 700 720 408 388 385 353 360 310 288 235 224 204 160 250 350 850 800 840 460 437 425 401 420 360 336 274 253 230 200 280 – – – – 528 – – – – – – – – – 220 315 – 1070 990 – 584 555 535 505 – 445 – 337 321 292 239 – 450 – – 1080 – – – – 540 – 432 – – – 250 355 – – 1150 – 635 605 580 549 – 500 – 370 350 318 262 – 500 – – 1200 – – – – 600 – 480 – – – 273 400 – – 1250 – 710 675 650 611 – 540 – 410 390 356 288 450 600 – – 1440 – – – – 720 – 576 – – – 320 500 – – 1570 – 900 855 820 780 – 680 – 515 494 450 350 560 – – 1760 – 1000 950 920 870 – 760 – 575 549 500 380 630 – – 1980 – 1100 1045 1020 965 – 850 – 645 605 550 425 710 – – – – 1260 1200 1140 1075 – 960 – 725 694 630 480 800 1090 – – – 1450 – 1320 1250 – 1100 – 830 790 – 550 900 1220 – – – 1610 – 1470 1390 – 1220 – 925 880 – 610 Anexos técnicos Corrente com carga nominal dos motores assíncronos de gaiola

7/4 Schneider Electric Contatores Sem desclassiﬁcação até 3000 m. Coeﬁcientes de emprego a aplicar acima desta altitude para a tensão e a correntepara os pólos de força (corrente alternada). - sem restrição para temperaturas entre - 5 e + 55°C,- com restrições eventuais para temperaturas entre -50 e +70°C. Altitude A diminuição da densidade do ar com a altitude altera a tensão de ruptura do ar, assim como, a tensão nominal de emprego do contator, e também, seu poder de refrigeração, logo, altera sua corrente nominal de emprego (se a temperatura não abaixar simultaneamente). Altitude 3500 m 4000 m 4500 m 5000 m Tensão nominal de emprego 0,90 0,80 0,70 0,60 Corrente nominal de emprego 0,92 0,90 0,88 0,86 Temperatura ambiente É a temperatura do ar contido no local onde está situado o produto e medida nas proximidades deste. As características de funcionamento são dadas: Corrente nominal de emprego (Ie) É deﬁnida segundo a tensão nominal de emprego, a freqüência e o serviço nominais, a categoria de emprego e a temperatura do ar nas proximidades do produto. Corrente térmica Um contator na posição fechada pode suportar esta corrente Ith durante no mínimo 8 horas, sem que seu aquecimento convencional (Ith) (1) ultrapassa os limites prescritos pelas normas. Corrente temporária admissível Um contator na posição fechada pode suportar esta corrente durante um tempo limite consecutivo a um tempo de repouso, sem atingir um aquecimento perigoso. Tensão nominal de emprego (Ue) Valor de tensão que, combinado com uma corrente nominal de emprego, determina o emprego do contator ou do dispositivo de partida, e ao qual se relacionam os ensaios correspondentes e a categoria de emprego. Para os circuitostrifásicos, é expresso pela tensão entre fases. Exceto em casos especiais, como curto-circuitagem de rotor, a tensãonominal de emprego Ue é no máximo igual à tensão nominal de isolação Ui. Tensão nominal do Valor nominal da tensão de comando na qual são baseadas as características de funcionamento. No caso de tensão circuito de comando (Uc) alternada, são dadas para uma forma de onda praticamente senoidal (menos de 5% de distorção harmônica total). Tensão nominal de isolação (Ui) A tensão nominal de isolação de um aparelho é o valor da tensão utilizado para indicar esta isolação e à qual se relacionam os ensaios dielétricos, as linhas de fuga e as distâncias no ar. As prescrições não sendo idênticas paratodas as normas, o valor para cada um pode, às vezes, ser diferente. Tensão nominal de suportabilidade Valor de crista de uma tensão de choque que o material pode suportar sem entrar em ruptura.aos choques (Uimp) Potência nominal de emprego Potência do motor normalizada para a qual o contator é previsto na tensão nominal de emprego. (expressa em kW) Poder nominal de Corresponde ao valor da corrente que o contator pode interromper nas condições de ruptura especiﬁcadas pela desligamento (2) norma IEC. Poder nominal de Corresponde ao valor da corrente que o contator pode estabelecer nas condições de fechamento especiﬁcadas pela fechamento (2) norma IEC. Fator de marcha (m) É a relação entre a duração de passagem t da corrente I e a duração do ciclo T m = Duração do ciclo: é a soma das durações de passagem da corrente e do períodode repouso. Impedância dos pólos A impedância de um pólo é a soma das impedâncias dos diferentes elementos constitutivos que caracterizam o circuito,do borne de entrada ao borne de saída. A impedância é composta de uma parte resistiva (R) e de uma parte indutiva(X = L ω ). A impedância total é então função da freqüência e é expressa para 50 Hz. Este valor médio é dado para o pólo com sua corrente nominal de emprego. Vida elétrica É deﬁnida pelo número médio de ciclos de manobras em carga, que os contatos dos pólos podem efetuar sem manutenção. Depende da categoria de emprego, da corrente e da tensão nominais de emprego. Vida mecânica É deﬁnida pelo número médio de ciclos de manobras em vazio, isto é, sem corrente atravessando os pólos, que o contator pode efetuar sem falha mecânica.(1) Corrente térmica convencional ao ar livre, segundo IEC.(2) Em corrente alternada, o poder nominal de desligamento e o poder nominal de fechamento são expressos pelo valor eﬁcaz do componente simétrico da corrente de curto-circuito. Considerando a assimetria máxima que pode existir no circuito, os contatos suportam então uma corrente assimétrica de crista aproximadamente duas vezes superior. Nota: estas deﬁnições são extraídas da norma IEC 947-1. Algumas definições e comentários t T

7/5 Schneider Electric Contatores Categorias de emprego para contatores segundo IEC 947-4 As categorias de emprego normalizadas ﬁxam os valores de corrente que o contator deve estabelecer ou interromper. Elas dependem:- da natureza do receptor controlado: motor de gaiola ou de anéis, resistências,- das condições nas quais são efetuados os fechamentos e aberturas: motor em regime ou bloqueado ou em partida, inversão do sentido de rotação, frenagem por contracorrente. Emprego em corrente alternada Categoria AC-1 Aplica-se a todos os aparelhos de utilização em corrente alternada (receptores), cujo fator de potência é no mínimo igual a 0,95 (cos ϕ ≥ 0,95). Exemplos de utilização: aquecimento, distribuição. Categoria AC-2 Esta categoria compreende a partida, a frenagem em contracorrente, como também a partida por “impulsos” dos motoresde anéis. No fechamento, o contator estabelece a corrente de partida, próximo de 2,5 vezes a corrente nominal domotor. Na abertura, ele deve interromper a corrente de partida, com uma tensão no mínimo igual à tensão da rede. Categoria AC-3 É relativa aos motores de gaiola, cujo desligamento é feito com o motor em regime.No fechamento, o contator estabelece a corrente de partida, que é de 5 a 7 vezes a corrente nominal do motor.Na abertura, o contator interrompe a corrente nominal absorvida pelo motor, e neste momento, a tensão nos bornes de seus pólos é da ordem de 20% da tensão da rede. A interrupção é fácil. Exemplos de utilização: todos os motores de gaiola normais, elevadores, escadas rolantes, correias transportadoras, elevadores de canecas, compressores, bombas, misturadores, condicionadores de ar, etc. Categoria AC-4 Esta categoria é relativa às aplicações com frenagem em contracorrente e acionamento por “impulsos” dos motores degaiola ou de anéis.O contator fecha com um pico de corrente que pode atingir 5 a 7 vezes a corrente nominal do motor. Ao abrir, ele interrompe esta mesma corrente sob uma tensão tanto maior quanto a velocidade do motor for menor. Esta tensãopode ser igual à tensão da rede. A interrupção é muito difícil. Exemplos de utilização: máquinas de impressão, de treﬁlação, de levantamento, de metalurgia. Emprego em corrente contínua Categoria DC-1 Aplica-se a todos os produtos de utilização em corrente contínua (receptores) cuja constante de tempe (L/R) émenor ou igual a 1 ms. Categoria DC-3 Esta categoria é relativa à partida, à frenagem em contracorrente, como também, ao acionamento por “impulsos” dos motores shunt. Constante de tempo ≤ 2 ms. No fechamento, o contator estabelece a corrente de partida, próxima a 2,5 vezes a corrente nominal do motor.Na abertura, deve cortar 2,5 vezes a corrente de partida com uma tensão no máximo igual à tensão da rede.A tensão é tanto maior quanto menor for a velocidade do motor e, devido a isto, sua força contra-eletromotriz é pouco elevada. A interrupção é difícil. Categoria DC-5 Esta categoria é relativa à partida, à frenagem em contracorrente, como também, ao acionamento por “impulsos” dosmotores série. Constante de tempo ≤ 7,5 ms. O contator fecha com um pico de corrente que pode atingir 2,5 vezes a corrente nominal do motor. Ao abrir, ele interrompe esta mesma corrente sob uma tensão tanto maior quanto menor for a velocidade do motor.Esta tensão pode ser igual à da rede. A interrupção é severa. Categorias de emprego para contatos e contatores auxiliares segundo IEC 947-5 Emprego em corrente alternada Categoria AC-14 (1) É relativa ao comando de cargas eletromagnéticas cuja potência absorvida for inferior a 72 VA, quando o eletroímãestiver fechado. Exemplo de utilização: comando de bobina de contatores e relés. Categoria AC-15 (1) É relativa ao comando de cargas eletromagnéticas cuja potência absorvida for inferior a 72 VA, quando o eletroímãestiver fechado. Exemplo de utilização: comando de bobina de contatores. Emprego em corrente contínua Categoria DC-13 (2) É relativa ao comando de cargas eletromagnéticas cujo tempo necessário para atingir 95% da corrente em regime estabelecido (T = 0,95) for igual a 6 vezes a potência P absorvida pela carga (com P ≤ 50 W). Exemplo de utilização: comando de bobina de contatores sem resistência de economia.(1) Substitui a categoria AC-11.(2) Substitui a categoria DC-11. Algumas definições e comentários

7/6 Schneider Electric Contatores TeSys Para categoria de emprego AC-3 de emprego P dos motores) de emprego P dos motores) (1) Em função da potência de emprego e do fator de marcha ( θ ≤ 60°C). Corrente e potência de emprego segundo IEC ( θ ≤ 60°C) Calibre dos LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- contatores LP1- LP1- LP1- K06 K09 K12 K16 D09 D12 D18 D25 D32 D38 D40 Corrente de emprego ≤ 440 V A 6 9 12 16 9 12 18 25 32 38 40 máxima em AC-3 Potência 220/240 V kW 1,5 2,2 3 3 2,2 3 4 5,5 7,5 9 11 nomimal (potências 380/400 V kW 2,2 4 5,5 7,5 4 5,5 7,5 11 15 18,5 18,5 normalizadas 415 V kW 2,2 4 5,5 7,5 4 5,5 9 11 15 18,5 22 440 V kW 3 4 5,5 7,5 4 5,5 9 11 15 18,5 22 500 V kW 3 4 4 5,5 5,5 7,5 10 15 18,5 18,5 22 660/690 V kW 3 4 4 4 5,5 7,5 10 15 18,5 18,5 30 1000 V kW – – – – – – – – – – 22 Freqüências máximas de ciclos de manobras/hora (1)Fator Potência LC1- LC1- LC1- LC1- LC1- LC1- LC1- de marcha de emprego D09 D12 D18 D25 D32 D38 D40 ≤ 85% P – – – – 1200 1200 1200 1200 1000 1000 1000 0,5 P – – – – 3000 3000 2500 2500 2500 2500 2500 ≤ 25% P – – – – 1800 1800 1800 1800 1200 1200 1200 Corrente e potência de emprego segundo UL, CSA ( θ ≤ 60°C) Calibre dos LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- contatores LP1- LP1- LP1- K06 K09 K12 D09 D12 D18 D25 D32 D38 D40 Corrente de emprego ≤ 440 V A 6 9 12 9 12 18 25 32 – 40 máxima em AC-3 Potência 200/208 V HP 1,5 2 3 2 3 5 7,5 10 – 10 nomimal (potências 230/240 V HP 1,5 3 3 2 3 5 7,5 10 – 10 normalizadas 60 Hz 460/480 V HP 3 5 7,5 5 7,5 10 15 20 – 30 575/600 V HP 3 5 10 7,5 10 15 20 25 – 30 Escolha Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/7 Schneider Electric LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- D50 D65 D80 D95 D115 D150 F185 F225 F265 F330 F400 F500 F630 F780 F800 BL BM BP BR 50 65 80 95 115 150 185 225 265 330 400 500 630 780 800 750 1000 1500 1800 15 18,5 22 25 30 40 55 63 75 100 110 147 200 220 250 220 280 425 500 22 30 37 45 55 75 90 110 132 160 200 250 335 400 450 400 500 750 900 25 37 45 45 59 80 100 110 140 180 220 280 375 425 450 425 530 800 900 30 37 45 45 59 80 100 110 140 200 250 295 400 425 450 450 560 800 900 30 37 55 55 75 90 110 129 160 200 257 355 400 450 450 500 600 750 900 33 37 45 45 80 100 110 129 160 220 280 335 450 475 475 560 670 750 900 30 37 45 45 65 75 100 100 147 160 185 335 450 450 450 530 530 670 750 LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- D50 D65 D80 D95 D115 D150 F185 F225 F265 F330 F400 F500 F630 F780 F800 BL BM BP BR 1000 1000 750 750 750 750 750 750 750 750 500 500 500 500 500 120 120 120 120 2500 2500 2000 2000 2000 1200 2000 2000 2000 2000 1200 1200 1200 1200 600 120 120 120 120 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 600 600 120 120 120 120 LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- D50 D65 D80 D95 D115 D150 F185 F225 F265 F330 F400 F500 F630 F780 F800 50 65 80 95 115 150 185 225 265 330 400 500 630 780 800 15 20 30 30 30 40 50 60 60 75 100 150 250 – 350 15 20 30 30 40 50 60 75 75 100 125 200 300 450 400 40 50 60 60 75 100 125 150 150 200 250 400 600 900 900 40 50 60 60 100 125 150 150 200 250 300 500 800 – 900

7/8 Schneider Electric 0,6 0,8 1 1,5 2 3 4 6 8 10 L C 1 -D 0 9 L C 1 -D 1 2 L C 1 -D 1 8 L C 1 -D 2 5 L C 1 -D 3 2 , L C 1 -D 3 8 L C 1 -D 4 0 L C 1 -D 5 0 L C 1 -D 6 5 L C 1 -D 8 0 L C 1 -D 9 5 L C 1 -D 1 1 5 L C 1 -D 1 5 0 200 1 2 3 4 5 6 7 8 9 6,6 10 11 15 17 20 22 35 33 40 42 48 50 60 90 80 100 2 1 3 4 5 6 7 8 9 10 12 16 18 20 30 25 32 40 37 50 65 80 115 95 150 0,5 0,6 0,8 1 1,5 2 4 6 8 10 L C 1 -D 0 9 L C 1 , L P 1 , L P 4 -K 0 9 L C 1 , L P 1 , L P 4 -K 0 6 L C 1 -D 1 2 L C 1 -K 1 6 L C 1 , L P 1 , L P 4 -K 1 2 L C 1 -D 1 8 L C 1 -D 2 5 L C 1 -D 3 2 L C 1 -D 3 8 L C 1 -D 4 0 L C 1 -D 5 0 L C 1 -D 6 5 L C 1 -D 8 0 L C 1 -D 9 5 L C 1 -D 1 1 5 L C 1 -D 1 5 0 200 0 ,5 5 0 ,7 5 1 ,5 2 ,2 3 4 5 ,5 7 ,5 1 1 1 5 1 8 ,5 2 2 2 5 3 0 230 V 400 V 0 ,7 5 1 ,5 2 ,2 4 5 ,5 7 ,5 1 1 1 5 1 8 ,5 2 2 3 0 3 7 kW 1 ,5 2 ,2 5 ,5 7 ,5 1 1 1 5 1 8 ,5 2 2 3 7 4 5 5 5 7 5 3 0 440 V kW kW 4 5 5 5 7 5 Milh ões de ciclos de manobras Contatores TeSys Para categoria de emprego AC-3 Potência de emprego em kW-50 Hz ExemploMotor assíncrono com P = 5,5 kW - Ue = 400 V - Ie = 11 A - Ic = Ie = 11 Aou motor assíncrono com P = 5,5 kW - Ue = 415 V - Ie = 11 A - Ic = Ie = 11 A3 milhões de ciclos de manobras desejadas. As curvas de escolha acima determinam o calibre do contator a escolher: LC1-D18 “motor em regime”. (1) Para Ue = 1000 V utilizar as curvas 660/690 V sem ultrapassar a corrente de emprego correspondente à potência de emprego indicada para 1000 V. Emprego em categoria AC-3 (Ue ≤ 440 V) Comando de motores trifásicos assíncronos de gaiola com desligamento “motor em regime”.A corrente Ic interrompida em AC-3 é igual à corrente nominal le absorvida pelo motor. Emprego em categoria AC-3 (Ue = 660/690 V) (1) Comando de motores trifásicos assíncronos de gaiola com desligamento A corrente Ic interrompida em AC-3 é igual à corrente nominal Ie absorvida pelo motor. Escolha segundo a vida elétrica Corrente interrompida Corrente interrompida em A Milh ões de ciclos de manobras Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/9 Schneider Electric 20 30 40 50 60 80 90 100 400 800 1000 2000 (1) 600 0,4 0,8 1 1,5 2 4 6 8 10 5,5 7,5 11 15 18,5 22 25 30 40 55 110 11 15 18,5 22 30 37 45 55 75 90 110 132 160 200 250 335 400 500 750 900 11 15 18,5 22 30 37 45 55 75 90 132 200 285 45 75 200 220 147 220 V230 V kW kW kW 380 V400 V 440 V LC1-F185 LC1-F225 LC1-F265 LC1-F330 LC1-F400 LC1-F500 LC1-F780 LC1-F630 LC1-F800 LC1-BP LC1-BR LC1-BL, BM 0,6 200 0,6 0,8 1 1,5 2 4 6 8 10 20 30 40 50 60 80 90 100 400 800 1000 2000 200 600 118 129 170 220 305 355 485 L C 1 -F 1 8 5 L C 1 -F 2 2 5 L C 1 -F 2 6 5 L C 1 -F 3 3 0 L C 1 -F 4 0 0 L C 1 -F 5 0 0 L C 1 -F 7 8 0 L C 1 -F 8 0 0 L C 1 -F 6 3 0 L C 1 -B P L C 1 -B R L C 1 -B L , B M 0,4 kW 1 1 0 1 6 0 3 5 5 3 3 5 1 2 9 2 2 0 6 7 0 7 5 0 9 0 0 4 7 5 5 6 0 660 V690 V (1) Contatores TeSys Para categoria de emprego AC-3 Potência de emprego em kW-50 Hz ExemploMotor assíncrono com P = 132 kW - Ue = 380 V - Ie = 245 A - Ic = Ie = 245 Aou motor assíncrono com P = 132 kW - Ue = 415 V - Ie = 240 A - Ic = Ie = 240 A1,5 milhões de ciclos de manobras desejadas.As curvas de escolha acima determinam o calibre do contator a escolher: LC1-F330. (1) A parte pontilhada refere-se somente ao LC1-BL. ExemploMotor assíncrono com P = 132 kW - Ue = 660 V - Ie = 140 A - Ic = Ie = 140 A1,5 milhões de ciclos de manobras desejadas.As curvas de escolha acima determinam o calibre do contator a escolher: LC1-F330. (1) A parte pontilhada refere-se somente ao LC1-BL. Emprego em categoria AC-3 (Ue ≤ 440 V) Comando de motores trifásicos assíncronos de gaiola com desligamento“motor em regime”.A corrente Ic interrompida em AC-3 é igual à corrente nominal le absorvida pelo motor. Emprego em categoria AC-3 (Ue = 660/690 V) Comando de motores trifásicos assíncronos de gaiola com desligamento “motor em regime”.A corrente Ic interrompida em AC-3 é igual à corrente nominal le absorvida pelo motor. Escolha segundo a vida elétrica (continuação) Corrente interrompida em A Corrente interrompida em A Milh ões de ciclos de manobras Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41 Milh ões de ciclos de manobras

7/10 Schneider Electric Contatores TeSys Para a categoria de emprego AC-1 (1) Consultar nosso departamento comercial Aumento da corrente de emprego pela colocação em paralelo dos pólos Comando de circuitos resistentes (cos ϕ ≥ 0,95). A corrente interrompida Ic em AC-1 é igual à corrente Ie normalmente absorvida pela carga. Corrente de emprego máxima (produto ao ar livre) Calibre LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- dos contatores LP1- LP1- LP1- K09 K12 D09 D12 D18 D25 D32 D38 D40 DT20 DT25 DT32 DT40 DT60 Cadência máxima deciclos de manobras/hora 600 600 600 600 600 600 600 600 600 600 Ligação secção do cabo mm 2 4 4 4 4 6 6 10 16 10 16 segundo IEC 947-1 secção das barras mm – – – – – – – – – – Corrente de empregoem AC-1 em A, ≤ 40°C A 20 20 25 25 32 40 50 60 50 60 segundoa temperatura ≤ 60°C A 20 20 25 25 32 40 50 60 50 60 ambientesegundo IEC 947-1 ≤ 70°C A (a Uc)(1) (1) 17 17 22 28 35 45 35 42 Potência 220/230 V kW 8 8 9 9 11 14 18 21 18 21 máximade emprego 240 V kW 8 8 9 9 12 15 19 23 19 23 ≤ 60°C 380/400 V kW 14 14 15 15 20 25 31 37 31 37 415 V kW 14 14 17 17 21 27 34 41 34 41 440 V kW 15 15 18 18 23 29 36 43 36 43 500 V kW 17 17 20 20 23 33 41 49 41 49 660/690 V kW 22 22 27 27 34 43 54 65 54 65 1000 V kW – – – – – – – – – 70 Aplicar às correntes ou às potências acima os seguintes coeﬁcientes, que consideram uma distribuição muitas vezesdesigual da corrente entre os pólos: - 2 pólos em paralelo: K = 1,6- 3 pólos em paralelo: K = 2,25- 4 pólos em paralelo: K = 2,8 Escolha segundo a vida elétrica, emprego em categoria AC-1 (Ue ≤ 440 V) Exemplo: Ue = 220 V - Ie = 50 A - θ ≤ 40°C - Ic = Ie = 50 A. 2 milhões de ciclos de manobras desejadas. As curvas de escolha acima determinam o calibre do contator: LC1 ou LP1-D50. 20 25 32 10 2 4 3 6 8 1 40 50 60 80 100 125 200 400 0,1 0,2 0,4 0,6 0,8 1 1,5 2 4 6 8 10 LC1, LP1, LP4-K09 LC1, LP1, LP4-K12 LC1-D09 LC1-D12 LC1-D18 LC1-D25 LC1-D32, LC1-D38 LC1, LP1-D40 LC1-D50 LC1, LP1-D65 LC1, LP1-D80 LC1-D95 LC1-D115 LC1-D150 250 LC1-DT20 LC1-DT25 LC1-DT32 LC1-DT40 LC1-DT60 Milh õ e s d e c ic lo s d e m a n o b ra s Corrente interrompida em A Escolha Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/11 Schneider Electric LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LP1- LP1- D50 D65 D80 D95 D115 D150 F185 F225 F265 F330 F400 F500 F630 F780 F800 BL BM BP BR 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 120 120 120 120 25 25 50 50 120 120 150 185 185 240 – – – – – – – – – 2 2 2 2 2 2 2 2 2 – – – – – – – – – – 30 x 5 40 x 5 60 x 5 100 x 5 60 x 5 50 x 5 80 x 5 100 x 5 100 x 10 80 80 125 125 250 250 275 315 350 400 500 700 1000 1600 1000 800 1250 2000 2750 80 80 125 125 200 200 275 280 300 360 430 580 850 1350 850 700 1100 1750 2400 56 56 80 80 160 160 180 200 250 290 340 500 700 1100 700 600 900 1500 2000 29 29 45 45 80 80 90 100 120 145 170 240 350 550 350 300 425 700 1000 31 31 49 49 83 83 100 110 125 160 180 255 370 570 370 330 450 800 1100 50 50 78 78 135 135 165 175 210 250 300 430 600 950 600 500 800 1200 1600 54 54 85 85 140 140 170 185 220 260 310 445 630 1000 630 525 825 1250 1700 58 58 90 90 150 150 180 200 230 290 330 470 670 1050 670 550 850 1400 2000 65 65 102 102 170 170 200 220 270 320 380 660 750 1200 750 600 900 1500 2100 86 86 135 135 235 235 280 300 370 400 530 740 1000 1650 1000 800 1100 1900 2700 85 100 120 120 345 345 410 450 540 640 760 950 1500 2400 1500 1100 1700 3000 4200 Exemplo: Ue = 220 V - Ie = 500 A - θ ≤ 40°C - Ic = Ie = 500 A. 2 milhões de ciclos de manobras desejadas.As curvas de escolha acima determinam o calibre do contator: LC1-F780. 20 40 50 60 80 100 200 300 400 600 800 1000 2000 4000 0,1 0,2 0,4 0,6 0,8 1 2 4 6 8 10 L C1 -F 1 8 5 L C1 -F 2 6 5 L C1 -F 2 2 5 L C1 -F 3 3 0 275 315 350 500 700 1600 L C1 -F 4 0 0 L C1 -F 5 0 0 L C1 -F 6 3 0 L C1 -F 8 0 0 L C1 -F 7 8 0 L C1 -B L , B M L C1 -B P L C1 -B R (1) Correnteinterrompida em A (1) A parte pontilhada refere-se somente ao LC1-F225. Milh õ e s d e c ic lo s d e m a n o b ra s

7/12 Schneider Electric Contatores TeSys Para categorias de emprego AC-2 ou AC-4 Em função da freqüência máxima de ciclos de manobras (1) e do fator de marcha, θ ≤ 60°C (2) (1) Não ultrapassar a cadência máxima de ciclos de manobras mecânicas. (2) Para as temperaturas superiores a 60°C, utilizar nas tabelas de escolha, um valor da cadência máxima de Frenagem por contracorrente A corrente varia desde a corrente máxima de frenagem em contracorrente, até a corrente nominal do motor.A corrente estabelecida deve ser compatível com os poderes nominais de fechamento e desligamento do contator. Efetuando-se a interrupção próxima à corrente de rotor bloqueado, a escolha dos contatores poderá ser feita Corrente interrompida máxima Categoria AC-2: motores de anéis - interrupção da corrente de partida Categoria AC-4: motores de gaiola - interrupção da corrente de partidaCalibre LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- dos contatores LP1- LP1- LP1- K06 K09 K12 D09 D12 D18 D25 D32 D38 D40 Em categoria AC-4 (Ie máx.)- Ue ≤ 440 V Ie máx. interrompida = 6 x I motor A 36 54 54 54 72 108 150 192 192 240 - 440 V Ue ≤ 690 V Ie máx. interrompida = 6 x I motor A 26 40 40 40 50 70 90 105 105 150 De 150 e 15% a 300 e 10% A 20 30 30 30 40 45 75 80 80 110 De 150 e 20% a 600 e 10% A 18 27 27 27 36 40 67 70 70 96 De 150 e 30% a 1200 e 10% A 16 24 24 24 30 35 56 60 60 80 De 150 e 55% a 2400 e 10% A 13 19 19 19 24 30 45 50 50 62 De 150 e 85% a 3600 e 10% A 10 16 16 16 21 25 40 45 45 53 Potência em categoria AC-4 admissível para 200 000 ciclos de manobras Tensão de utilização LC i - LC i - LC i - LC i - LC i - LC i - LC i - LC i - LC i - LC i - LP i - LP i - LP i - K06 K09 K12 D09 D12 D18 D25 D32 D38 D40 220/230 V kW 0,75 1,1 1,1 1,5 1,5 2,2 3 4 4 4 380/400 V kW 1,5 2,2 2,2 2,2 3,7 4 5,5 7,5 7,5 9 415 V kW 1,5 2,2 2,2 2,2 3 3,7 5,5 7,5 7,5 9 440 V kW 1,5 2,2 2,2 2,2 3 3,7 5,5 7,5 7,5 11 500 V kW 2,2 3 3 3 4 5,5 7,5 9 9 11 660/690 V kW 3 4 4 4 5,5 7,5 10 11 11 15 Escolha Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/13 Schneider Electric ciclos de manobras igual a 80% do valor real. segundo os critérios das categorias AC-2 e AC-4. LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- D50 D65 D80 D95 D115 D150 F185 F225 F265 F330 F400 F500 F630 F780 F800 BL BM BP BR 300 390 480 570 630 830 1020 1230 1470 1800 2220 2760 3360 4260 3690 4320 5000 7500 9000 170 210 250 250 540 640 708 810 1020 1410 1830 2130 2760 2910 2910 4000 4800 5400 6600 140 160 200 200 280 310 380 420 560 670 780 1100 1400 1600 1600 2250 3000 4500 5400 120 148 170 170 250 280 350 400 500 600 700 950 1250 1400 1400 2000 2400 3750 5000 100 132 145 145 215 240 300 330 400 500 600 750 950 1100 1100 1500 2000 3000 3600 80 110 120 120 150 170 240 270 320 390 450 600 720 820 820 1000 1500 2000 2500 70 90 100 100 125 145 170 190 230 290 350 500 660 710 710 750 1000 1500 1800 LC i i i i - LC i i i i - LC i i i i - LC i i i i - LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- D50 D65 D80 D95 D115 D150 F185 F225 F265 F330 F400 F500 F630 F780 F800 BL BM BP BR 5,5 7,5 7,5 9 9 11 18,5 22 28 33 40 45 55 63 63 90 110 150 200 11 11 15 15 18,5 22 33 40 51 59 75 80 100 110 110 160 160 220 250 11 11 15 15 18,5 22 37 45 55 63 80 90 100 110 110 160 160 250 280 11 15 15 15 18,5 22 37 45 59 63 80 100 110 132 132 160 200 250 315 15 18,5 22 22 30 37 45 55 63 75 90 110 132 150 150 180 200 250 355 18,5 22 25 25 30 45 63 75 90 110 129 140 160 185 185 200 250 315 450

7/14 Schneider Electric 5 6 7 8 9 10 20 30 36 40 50 54 80 72 108 150 192 240 300 390 480 630 828 1000 570 0,01 0,02 0,03 0,04 0,060,05 0,08 0,1 0,2 0,4 0,6 0,8 1 LC1-D09 LC1-D12 LC1-D18 LC1-D25 LC1-D32 et D38 LC1-D40 LC1-D50 LC1-D65 LC1-D80 LC1-D95 LC1-D115 LC1-D150 LC1, LP1, LP4-K09,K12 LC1, LP1, LP4-K06 (1) 5 6 7 8 9 10 20 30 40 50 90 70 105 150 170 210 250 300 400 500 640 800 1000 540 0,01 0,02 0,03 0,04 0,060,05 0,080,07 0,1 0,2 0,4 0,6 0,8 1 LC1-D09 LC1-D12 LC1-D18 LC1-D25 LC1-D40 LC1-D50 LC1-D65 LC1-D80 LC1-D95 LC1-D115 LC1-D150 LC1-D32 et D38 “motor bloqueado”. ExemploMotor assíncrono com P = 5,5 kW - Ue = 400 V - Ie = 11 AIc = 6 x Ie = 66 A ou motor assíncrono com P = 5,5 kW - Ue = 415 V - Ie = 11 AIc = 6 x Ie = 66 A 200.000 ciclos de manobras desejadas.As curvas de escolha acima determinam o calibre do contator: LC1-D25. (1) A parte pontilhada corresponde ao LC1, LP1-K12 desligamento “motor bloqueado”. pelo motor) Emprego em categorias AC-2 ou AC-4 (Ue ≤ 440 V) Comando de motores trifásicosassíncronos de gaiola (AC-4) oude anéis (AC-2) com desligamento A corrente Ic interrompida em AC-2é igual a 2,5 x Ie.A corrente Ic interrompida em AC-4é igual a 6 x Ie.(Ie = corrente nominal absorvidapelo motor) Emprego em categoria AC-4 (440 V Ue ≤ 690 V) Comando de motores trifásicosassíncronos de gaiola com A corrente Ic interrompida em AC-2é igual a 2,5 x Ie.A corrente Ic interrompida em AC-4é igual a 6 x Ie.(Ie = corrente nominal absorvida Milh ões de ciclos de manobras Corrente interrompida em A Contatores TeSys Para categorias de emprego AC-2 ou AC-4 Escolha segundoa vida elétrica Milh ões de ciclos de manobras Corrente interrompida em A Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/15 Schneider Electric 6000 10 000 100 200 400 600 800 1020 1470 2220 3360 4260 3690 2760 1230 1800 5000 8000 20 000 1 0,8 0,6 0,4 0,2 0,1 0,08 0,06 0,04 0,02 0,01 L C 1 -F 1 8 5 L C 1 -F 2 2 5 L C 1 -F 2 6 5 L C 1 -F 3 3 0 L C 1 -F 4 0 0 L C 1 -F 5 0 0 L C 1 -F 6 3 0 L C 1 -F 8 0 0 L C 1 -F 7 8 0 L C 1 -B L , B M L C 1 -B P L C 1 -B R 10 000 100 200 400 600 800 1000 2000 4000 8000 20 000 1 0,8 0,6 0,4 0,2 0,1 0,08 0,06 0,04 0,02 0,01 LC1-F185 LC1-F225 LC1-F265 LC1-F330 LC1-F400 LC1-F500 LC1-F630 LC1-F780, F800 LC1-BL, BM LC1-BP LC1-BR Contatores TeSys Para categorias de emprego AC-2 ou AC-4 ExemploMotor assíncrono com P = 90 kW - Ue = 380 V - Ie = 170 AIc = 6 x Ie = 1020 A ou motor assíncrono com P = 90 kW - Ue = 415 V - Ie = 165 AIc = 6 x Ie = 990 A 60 000 ciclos de manobras desejadas As curvas de escolha acima determinam o calibre do contator: LC1-F265. Emprego em categorias AC-2 ou AC-4 (Ue ≤ 440 V) Comando de motores trifásicosassíncronos de gaiola (AC-4) oude anéis (AC-2) com desligamento“motor bloqueado”.A corrente Ic interrompida em AC-4 é igual a 6 x Ie.(Ie = corrente nominalabsorvida pelo motor) Emprego em categoria AC-4 (440 V Ue ≤ 690 V) Comando de motores trifásicosassíncronos de gaiola comdesligamento “motor bloqueado”.A corrente Ic interrompida em AC-4é igual a 6 x Ie.(Ie = corrente nominalabsorvida pelo motor) Escolha segundoa vida elétrica Corrente interrompida em A Milh õ e s d e c ic lo s d e m a n o b ra s Milh õ e s d e c ic lo s d e m a n o b ra s Corrente interrompida em A Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/16 Schneider Electric Contatores TeSys Para categorias de emprego DC-1 a DC-5 (1) Para as correntes nominais de emprego dos contatores LC1 e LP1-K: consultar nosso Departamento Comercial. Corrente nominal de emprego Ie em ampères, em categoria de emprego DC-1, cargas resistivas: Tensão nominal Número de pólos Calibre do contator (1) de emprego em série LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- Ue LP1- D09 D12 D18 D25 D32 D38 D40 D50 DT20 DT25 DT32 DT40 DT60 24 V 1 20 20 20 25 32 40 40 40 50 65 2 20 20 20 25 32 40 40 40 50 65 3 20 20 20 20 32 40 40 40 50 65 4 – 20 20 – 32 40 – – 50 – 48/75 V 1 20 20 20 25 32 40 40 40 50 65 2 20 20 20 25 32 40 40 40 50 65 3 20 20 20 25 32 40 40 40 50 65 4 – 20 20 – 32 40 – – 50 – 125 V 1 4 4 4 4 7 7 7 7 7 7 2 20 20 20 25 32 40 40 40 50 65 3 20 20 20 25 32 40 40 40 50 65 4 – 20 20 – 32 40 – – 50 – 225 V 1 1 1 1 1 1 1 1 1 1 1 2 4 4 4 4 7 7 7 7 7 7 3 20 20 20 25 32 40 40 40 50 65 4 – 20 20 – 32 40 – – 50 – 300 V 3 – – – – – – – – – – 4 – 20 20 – 32 40 – – 50 – 460 V 1 – – – – – – – – – – 4 – – – – – – – – – – 900 V 2 – – – – – – – – – – 1200 V 3 – – – – – – – – – – 1500 V 4 – – – – – – – – – – Corrente nominal de emprego Ie em ampères em categoria de emprego DC-2 a DC-5, cargas indutivas: Tensão nominal Número de pólos Calibre do contator (1) de emprego em série LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- Ue LP1- D09 D12 D18 D25 D32 D38 D40 D50 DT20 DT25 DT32 DT40 DT60 24 V 1 20 20 20 25 32 40 40 40 50 65 2 20 20 20 25 32 40 40 40 50 65 3 20 20 20 25 32 40 40 40 50 65 4 – 20 20 – 32 40 – – 50 – 48/75 V 1 8 8 8 8 32 40 40 40 50 65 2 20 20 20 25 32 40 40 40 50 65 3 20 20 20 25 32 40 40 40 50 65 4 – 20 20 – 32 40 – – 50 – 125 V 1 2 2 2 2 3 3 3 3 4 4 2 15 15 15 15 32 40 40 40 50 65 3 20 20 20 25 32 40 40 40 50 65 4 – 20 20 – 32 40 – – 50 – 225 V 1 0,5 0,5 0,5 0,5 1 1 1 1 1 1 2 2 2 2 2 3 3 3 3 4 4 3 8 8 8 8 32 40 40 40 50 65 4 – 20 20 – 32 40 – – 50 – 300 V 3 – – – – – – – – – – 4 – 8 8 – 32 40 – – 50 – 1 – – – – – – – – – – 460 V 4 – – – – – – – – – – 900 V 2 – – – – – – – – – – 1200 V 3 – – – – – – – – – – 1500 V 4 – – – – – – – – – – – + – + – + – + Escolha Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/17 Schneider Electric (1) Para os LC1-F e LC1-B funcionam em temperatura ambiente de 40°C, o valor da corrente nominal de emprego é superior: consultar noss o Depto. Comercial. constante de tempo ≤ 1 ms, temperatura ambiente ≤ 60°C (2) LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LP1- LP1- D65 D80 D95 D115 D150 F185 F225 F265 F330 F400 F500 F630 F780 F800 BL BM BP BR 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 – 200 – 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 – 200 – 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 7 12 12 200 200 210 230 270 320 380 520 760 1180 760 700 1100 1750 2400 65 100 100 200 200 210 230 270 320 380 520 760 1180 760 700 1100 1750 2400 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 – 200 – 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 1,5 1,5 1,5 10 10 – – – – – – – – – 700 1100 1750 2400 7 12 12 200 200 190 200 250 280 350 450 700 1000 700 700 1100 1750 2400 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 – 200 – 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 – – – 200 200 190 200 250 280 350 450 700 1000 700 700 1100 1750 2400 65 100 – 200 – 240 260 300 360 430 580 850 1000 850 700 1100 1750 2400 – – – – – – – – – – – – – – 700 1100 1750 2400 – – – 200 – 190 200 250 280 350 450 700 1000 700 700 1100 1750 2400 – – – – – – – – – – – – – – 700 1100 1750 2400 – – – – – – – – – – – – – – 700 1100 1750 2400 – – – – – – – – – – – – – – 700 1100 1750 2400 constante de tempo ≤ 15 ms, temperatura ambiente ≤ 60°C (2) LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LP1- LP1- D65 D80 D95 D115 D150 F185 F225 F265 F330 F400 F500 F630 F780 F800 BL BM BP BR 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 – 200 – 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 65 100 100 200 200 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 65 100 – 200 – 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 4 5 5 200 200 – – – – – – – – – 700 1100 1750 2400 65 40 40 200 200 160 180 250 300 350 500 700 1000 700 700 1100 1750 2400 65 60 60 200 200 240 240 280 310 350 550 850 1000 850 700 1100 1750 2400 65 72 – 200 – 240 240 280 310 350 550 850 1000 850 700 1100 1750 2400 1,5 2 2 3 3 – – – – – – – – – 700 1100 1750 2400 4 5 5 200 200 140 160 220 280 310 480 680 900 680 700 1100 1750 2400 65 100 100 200 200 160 180 250 300 350 500 700 1000 700 700 1100 1750 2400 65 100 – 200 – 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 – – – 200 200 140 160 220 280 310 480 680 900 680 700 1100 1750 2400 65 100 – 200 – 240 260 300 360 430 580 850 1300 850 700 1100 1750 2400 – – – – – – – – – – – – – – 700 1100 1750 2400 – – – 200 – 140 160 220 280 310 480 680 800 680 700 1100 1750 2400 – – – – – – – – – – – – – – 700 1100 1750 2400 – – – – – – – – – – – – – – 700 1100 1750 2400 – – – – – – – – – – – – – – 700 1100 1750 2400 LR LR

7/18 Schneider Electric Contatores TeSys Para categorias DC-1 a DC-5 Os elementos de escolha do contator são:- a corrente nominal de emprego Ie,- a tensão nominal de emprego Ue,- a categoria de emprego e a constante de tempo L/R,- eventualmente a vida elétrica. Cadência máxima de ciclos de manobras É conveniente não ultrapassar o seguinte regime: 120 ciclos de manobras/hora na corrente nominal de emprego Ie. ExemploMotor série - P = 1,5 kW - Ue = 200 V - Ie = 7,5 A. Utilização: reversão, acionamento por impulsos.Categoria de emprego = DC-5.- Escolher um contator LC1-D25 ou LP1-D25 com 3 pólos em série.- A potência interrompida é: Pc total = 2,5 x 200 x 7,5 = 3,75 kW.- A potência interrompida por pólo é: 1,25 kW- A vida elétrica indicada no gráﬁco é ≥ 10 6 ciclos de manobras. Utilização de pólos em paralelo A vida elétrica pode ser eventualmente incrementada pela utilização de pólos em paralelo. Com N pólos em paralelo, a vida elétrica é: vida elétrica indicada no gráﬁco x N x 0,7. Nota 1A colocação em paralelo dos pólos não permite ultrapassar as correntes máximas de emprego das páginas 7/16 e 7/17.Nota 2Dispor as conexões de maneira a equilibrar as correntes que atravessam cada pólo. Emprego em categorias DC-1 a DC-5 Vida elétrica 0,01 0,02 0,04 0,06 0,08 1 2 4 6 8 10 0,1 0,2 0,4 0,6 0,8 0,2 0,3 0,4 0,5 0,6 0,7 1 0,8 0,9 2 3 4 5 6 7 9 8 10 16 14 20 30 24 32 36 40 50 60 70 90 80 100 LC1-D09, DT20 LC1-DT25, LC1, LP1-D12 LC1-D18, DT32 LC1-DT40, LC1, LP1-D25 LC1-D32, D38, DT60 LC1, LP1-D40 LC1-D50 LC1, LP1-D65 LC1, LP1-D80 LC1-D95 LC1-D115, D150 Milh ões de ciclos de manobras Potência interrompida por pólo em kW Escolha segundo a vida elétrica Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/19 Schneider Electric Contatores TeSys Para categorias DC-1 a DC-5 Obtenção da vida elétrica A vida elétrica é obtida diretamente no gráﬁco abaixo tendo-se, previamente, calculado a potência interrompida comosegue: P interrompida = U interrompida x l interrompida.As tabelas seguintes fornecem, por categoria de emprego, os valores de Uc e Ic. Exemplo Motor série: P = 40 kW - Ue = 200 V - Ie = 200 A. Utilização: reversão, acionamento por “impulsos”.Categoria de emprego = DC-5.- Escolher um contator LC1-F265 com 2 pólos em série.- A potência interrompida é: Pc total = 2,5 x 200 x 200 = 100 kW.- A potência interrompida por pólo é de 50 kW.- A vida elétrica indicada no gráﬁco é de 400.000 ciclos de manobras. Emprego em categorias DC-1 a DC-5 Potência interrompida Categorias de emprego U interrompida I interrompida P interrompida DC-1 Cargas não indutivas ou fracamente indutivas Ue Ie Ue x Ie DC-2 Motores shunt, com desligamento dos motores em regime 0,1 Ue Ie 0,1 Ue x Ie DC-3 Motores shunt, reversão, acionamento por “impulsos” Ue 2,5 Ie Ue x 2,5 Ie DC-4 Motores série, com desligamento dos motores em regime 0,3 Ue Ie 0,3 Ue x Ie DC-5 Motores série, reversão, acionamento por “impulsos” Ue 2,5 Ie Ue x 2,5 Ie Vida elétrica 2 3 4 5 6 7 9 10 20 30 40 50 60 70 100 90 200 300 400 500 600 700 1000 800 900 2000 4000 3000 500 LC1-F185, F225 LC1-F265 LC1-F330 LC1-F400 LC1-F500 LC1-F630, F800 LC1-F780 LC1-BL, BM LC1-BP LC1-BR 0,01 0,02 0,04 0,06 0,08 1 2 4 6 8 10 0,1 0,2 0,4 0,6 0,8 Potência interrompida por pólo em kW Milh ões de ciclos de manobras Escolha segundo a vida elétrica Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/20 Schneider Electric Contatores TeSys Para circuitos de iluminação Generalidades As condições de emprego de um circuito de iluminação se caracterizam por:- um serviço permanente: o produto pode permanecer vários dias, mesmo vários meses, ligado,- um fator de simultaneidade igual a 1: todos os receptores são energizados, ou desenergizados simultanea-mente,- uma temperatura, nas proximidades do produto, relativamente elevada devido à utilização em cofres, a presençade fusíveis, ou locais pouco ventilados.É a razão pela qual a corrente de emprego é diminuída em relação à corrente de emprego em AC-1. Proteção A corrente absorvida em regime permanente por um circuito de iluminação é constante. Com efeito:- é pouco provável modiﬁcar o número de luminárias de uma instalação existente,- tal circuito é incapaz de gerar sobrecargas duráveis.Devido a isso, a proteção destes circuitos pode ser feita somente contra curtos-circuitos.Escolhe-se então:- fusíveis tipo gG, ou- disjuntores modulares.Porém, é sempre possível e às vezes mais econômico (ganho na secção dos cabos) utilizar uma proteçãopor relé térmico e fusíveis aM associados. Modo de distribuição i i i i Circuito monofásico 220/240 V As tabelas dass páginas 7/21 a 7/23 foram estabelecidas para um circuito monofásico 220/240 V e são portanto utilizáveis diretamente. i i i i Circuito trifásico 380/415 V com neutro O número total de lâmpadas N a comandar simultaneamente é dividido em 3 quantidades iguais ligadas cada uma entre uma fase e o neutro. O contator é escolhido nas tabelas monofásicas 220/240 V, para um número igual a lâmpadas. i i i i Circuito trifásico 220/240 V O número total de lâmpadas N a comandar simultaneamente é dividido em 3 quantidades iguais ligadas cada uma entre 2 fases (L1-L2), (L2-L3), (L3-L1). O contator é escolhido na tabela monofásica 220/240 V para um númeroigual a lâmpadas. Tabelas de escolha dos contatores Para os diferentes tipos de lâmpadas, as tabelas das páginas 7/21 a 7/23 indicam o número máximo de lâmpadas, de potência unitária P (W), que podem ser comandadas simultaneamente para cada calibre de contatores.Foram estabelecidas:- para um circuito monofásico 220/240 V,- para uma temperatura ambiente de 55°C (1), em razão das condições de emprego (ver generalidades),- para uma vida superior a 10 anos (200 dias de utilização anual).São considerados:- a corrente total absorvida (reator incluso),- os fenômenos transitórios na energização,- as correntes de partida e duas durações,- a circulação, caso haja, de correntes harmônicas. Lâmpadas com capacitor de compensação (µF) ligado em paraleloOs capacitores de compensação ligados em paralelo C provocam um pico de corrente no momento da energização.Para que o valor deste pico permaneça compatível com as características de poder de fechamento dos contatores, o valor da capacidade unitária por lâmpada não deve ultrapassar os seguintes valores: Calibre do contator LC1- LP1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC - de comando K09 K09 D09 D12 D18 D25 D32 D38 D40 D50 D65 D80 D95 Capacitor de compensaçãoem paralelo: valor máximo 7 3 18 18 25 60 96 96 120 120 240 240 240 da capacidade unitária C (µF)Calibre do contator LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- de comando D115 D150 F185 F225 F265 F330 F400 F500 F630 F800 Capacitor de compensaçãoem paralelo: valor máximo 300 360 800 1200 1700 2500 4000 6000 9000 10 800 da capacidade unitária C (µF)Isto é independente do número de lâmpadas que o contator deve comandar. (1) Para uma temperatura ambiente de 40°C, multiplicar o número indicado por 1,2. N 3 N √ 3 Escolha Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões:páginas 9/36 a 9/39 Esquemaspáginas 9/40 e 9/41

7/21 Schneider Electric Contatores TeSys Para circuitos de iluminação Valores usuais Os valores indicados nas tabelas:- IB: valor da corrente absorvida por cada lâmpada sob sua tensão nominal,- C: capacidade unitária para cada lâmpada,são valores usuais propostos pelos fabricantes. Estes valores são dados para uma temperatura ambiente de 55°C (para 40°C, multiplicar o número indicado por 1,2). Lâmpadas incandescentes P (W) 60 75 100 150 200 300 500 750 1000 e halógenas IB (A) 0,27 0,34 0,45 0,68 0,91 1,40 2,30 3,40 4,60 LC1- 35 28 21 14 10 6 4 2 2 K09 Nº 59 47 35 23 17 11 7 4 3 D09, D12 máx. 77 61 46 30 23 15 9 6 4 D18 de lâm- 92 73 55 36 27 18 11 7 5 D25 padas 129 103 77 51 38 25 15 10 7 D32, D38 segundo 163 129 97 64 48 31 19 13 9 D40 P (W) 207 164 124 82 62 40 24 16 12 D50, D65 296 235 177 117 88 57 34 23 17 D80, D95 430 340 256 170 126 82 50 34 24 D115 466 370 280 184 138 90 54 36 26 D150 710 564 426 282 210 136 82 56 40 F185 770 610 462 304 228 148 90 60 44 F225 888 704 532 352 262 170 104 70 52 F265 1006 800 604 400 298 194 118 80 58 F330 1274 1010 764 504 378 244 148 100 74 F400 1718 1364 1030 682 508 330 200 136 100 F500 2328 1850 1396 924 690 448 272 184 136 F630 2776 2204 1666 1102 824 534 326 220 162 F800 Lâmpadas com luz mista P (W) 100 160 250 500 1000 IB (A) 0,45 0,72 1,10 2,3 4,5 LC1- 21 13 8 4 2 K09 Nº 35 22 14 7 3 D09, D12 máx. 46 29 18 9 4 D18 de lâm- 55 36 23 11 5 D25 padas 77 48 30 15 7 D32, D38 segundo 97 61 38 19 9 D40 P (W) 124 77 49 24 12 D50, D65 177 111 70 34 17 D80, D95 256 160 104 50 26 D115 280 174 114 54 28 D150 426 266 174 82 42 F185 462 288 188 90 46 F225 532 332 218 104 52 F265 604 378 246 118 60 F330 764 478 312 150 76 F400 1030 644 422 202 102 F500 1398 874 572 272 140 F630 1666 1040 680 326 166 F800 Sem compensação Com compensação paralela Lâmpadas ﬂuorescentes com starter P (W) 20 40 65 80 110 20 40 65 80 110 Montagem mono IB (A) 0,39 0,45 0,70 0,80 1,2 0,17 0,26 0,42 0,52 0,72 C (µF) – – – – – 5 5 7 7 16 LC1- 24 21 13 12 8 56 36 22 18 – K09 Nº 41 35 22 20 13 94 61 38 30 22 D09, D12 máx. 53 46 30 26 17 123 80 50 40 29 D18 de lâm- 66 57 37 32 21 152 100 61 50 36 D25 padas 89 77 50 43 29 205 134 83 67 48 D32, D38 segundo 112 97 62 55 36 258 169 104 84 61 D40 P (W) 143 124 80 70 46 329 215 133 107 77 D50, D65 205 177 114 100 66 470 367 190 153 111 D80, D95 410 354 228 200 132 940 614 380 306 222 D115, D150 492 426 274 240 160 1128 738 456 368 266 F185 532 462 296 260 172 1224 800 490 400 288 F225 614 532 342 300 200 1412 922 570 462 332 F265 696 604 388 340 226 1600 1046 648 522 378 F330 882 764 490 430 286 2024 1322 818 662 478 F400 1190 1030 662 580 386 2728 1724 1104 892 644 F500 1612 1398 698 786 524 3700 2418 1498 1210 874 F630, F800 Escolha (continuação) Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões:páginas 9/36 a 9/39 Esquemaspáginas 9/40 e 9/41

7/22 Schneider Electric Contatores TeSys Para circuitos de iluminação Valores usuais Ver página ao lado. Sem compensação Com compensação série Lâmpadas ﬂuorescentes com starter P (W) 2x20 2x40 2x65 2x80 2x110 2x20 2x40 2x65 2x80 2x110 Montagem dupla IB (A) 2x0,22 2x0,41 2x0,67 2x0,82 2x1,1 2x0,13 2x0,24 2x0,39 2x0,48 2x0,65 LC1- 2x21 2x11 2x7 2x5 2x4 2x36 2x20 2x12 2x10 2x7 K09 Nº 2x36 2x18 2x10 2x8 2x6 2x60 2x32 2x20 2x16 2x12 D09, D12 máx. 2x46 2x24 2x14 2x12 2x8 2x80 2x42 2x26 2x20 2x16 D18 de lâm- 2x58 2x30 2x18 2x14 2x10 2x100 2x54 2x32 2x26 2x20 D25 padas 2x78 2x42 2x26 2x20 2x14 2x134 2x72 2x44 2x36 2x26 D32, D38 segundo 2x100 2x52 2x32 2x26 2x18 2x168 2x90 2x56 2x44 2x32 D40 P (W) 2x126 2x68 2x40 2x34 2x24 2x214 2x116 2x70 2x58 2x42 D50, D65 2x180 2x96 2x58 2x48 2x36 2x306 2x166 2x102 2x82 2x60 D80, D95 2x360 2x194 2x118 2x96 2x72 2x614 2x332 2x204 2x166 2x122 D115, D150 2x436 2x234 2x142 2x116 2x86 2x738 2x400 2x246 2x200 2x148 F185 2x472 2x254 2x154 2x126 2x94 2x800 2x432 2x266 2x216 2x160 F225 2x544 2x292 2x178 2x146 2x108 2x922 2x500 2x308 2x250 2x184 F265 2x618 2x332 2x202 2x166 2x124 2x1046 2x566 2x348 2x282 2x208 F330 2x782 2x420 2x256 2x210 2x156 2x1322 2x716 2x440 2x358 2x264 F400 2x1054 2x566 2x346 2x282 2x210 2x1784 2x966 2x594 2x482 2x356 F500 2x1430 2x766 2x468 2x384 2x286 2x2418 2x1310 2x806 2x654 2x484 F630, F800 Sem compensação Com compensação paralela Lâmpadas ﬂuorescentes sem starter P (W) 20 40 65 80 110 20 40 65 80 110 Montagem mono IB (A) 0,43 0,55 0,8 0,95 1,4 0,19 0,29 0,46 0,57 0,79 C (µF) – – – – – 5 5 7 7 16 LC1- 22 17 12 10 6 50 33 20 16 – K09 Nº 37 29 20 16 11 84 55 34 28 20 D09, D12 máx. 48 38 26 22 15 110 72 45 36 26 D18 de lâm- 60 47 32 27 18 136 89 56 45 32 D25 padas 97 63 43 36 25 184 101 76 61 44 D32, D38 segundo 102 80 55 46 31 231 151 95 77 55 D40 P (W) 130 101 70 58 40 294 193 121 98 70 D50, D65 186 145 100 84 57 421 275 173 140 101 D80, D95 372 290 200 168 114 842 550 346 280 202 D115, D150 446 348 240 202 136 1010 662 416 336 242 F185 484 378 260 218 148 1094 716 452 364 262 F225 558 436 300 252 170 1262 828 522 420 304 F265 632 494 340 286 194 1432 938 590 476 344 F330 800 624 430 362 246 1810 1186 748 604 434 F400 1078 844 580 488 330 2442 1600 1008 814 586 F500 1462 1144 786 662 448 3310 2168 1366 1104 796 F630, F800 Sem compensação Com compensação série Lâmpadas ﬂuorescentes sem starter P (W) 2x20 2x40 2x65 2x80 2x110 2x20 2x40 2x65 2x80 2x110 Montagem dupla IB (A) 2x0,25 2x0,47 2x0,76 2x0,93 2x1,3 2x0,14 2x0,26 2x0,43 2x0,53 2x0,72 LC1- 2x19 2x10 2x6 2x5 2x3 2x34 2x18 2x11 2x9 2x6 K09 Nº 2x32 2x16 2x10 2x8 2x6 2x56 2x30 2x18 2x14 2x10 D09, D12 máx. 2x42 2x22 2x12 2x10 2x8 2x74 2x40 2x24 2x18 2x14 D18 de lâm- 2x52 2x26 2x16 2x12 2x10 2x92 2x50 2x30 2x24 2x18 D25 padas 2x70 2x36 2x22 2x18 2x12 2x124 2x66 2x40 2x32 2x24 D32, D38 segundo 2x88 2x46 2x28 2x22 2x16 2x156 2x84 2x50 2x40 2x30 D40 P (W) 2x112 2x58 2x36 2x30 2x20 2x200 2x106 2x64 2x52 2x38 D50, D65 2x160 2x84 2x52 2x42 2x30 2x234 2x152 2x92 2x74 2x54 D80, D95 2x320 2x170 2x104 2x86 2x60 2x570 2x306 2x186 2x150 2x110 D115, D150 2x384 2x204 2x126 2x102 2x74 2x686 2x368 2x222 2x180 2x132 F185 2x416 2x220 2x136 2x112 2x80 2x742 2x400 2x242 2x196 2x144 F225 2x480 2x254 2x158 2x128 2x92 2x856 2x462 2x278 2x226 2x166 F265 2x544 2x288 2x178 2x146 2x104 2x970 2x522 2x316 2x256 2x188 F330 2x688 2x366 2x226 2x184 2x132 2x1228 2x662 2x400 2x324 2x238 F400 2x928 2x494 2x304 2x248 2x178 2x1656 2x892 2x540 2x438 2x322 F500 2x1258 2x668 2x414 2x338 2x242 2x2246 2x1210 2x730 2x592 2x436 F630, F800 Sem compensação Com compensação paralela Lâmpadas a vapor de sódio P (W) 35 55 90 135 150 180 200 35 55 90 135 150 180 200 baixa pressão IB (A) 1,2 1,6 2,4 3,1 3,2 3,3 3,4 0,3 0,4 0,6 0,9 1 1,2 1,3 C (µF) – – – – – – – 17 17 25 36 36 36 36 LC1- 6 5 3 2 2 2 2 – – – – – – – K09 Nº 10 7 5 3 3 3 3 40 30 – – – – – D09, D12 máx. 12 9 6 4 4 4 4 50 37 25 – – – – D18 de lâm- 15 11 7 6 5 5 5 63 47 31 21 19 15 14 D25 padas 21 16 10 8 8 7 7 86 65 43 28 26 21 20 D32, D38 segundo 27 20 13 10 10 10 9 110 82 55 36 33 27 25 D40 P (W) 35 26 17 13 13 12 12 140 105 70 46 42 35 32 D50, D65 50 37 25 19 18 18 17 200 150 100 66 60 50 46 D80, D95 100 75 50 38 36 36 34 400 300 200 132 120 100 92 D115, D150 140 104 70 54 52 50 48 560 420 280 186 168 140 128 F185 152 114 76 58 56 54 54 606 454 302 202 182 152 140 F225 174 130 88 68 66 64 62 700 524 350 232 210 174 162 F265 198 148 98 76 74 72 70 792 594 396 264 238 198 182 F330 250 188 124 96 94 90 88 1002 752 502 334 300 250 252 F400 338 254 168 130 126 122 118 1352 1014 676 450 406 338 312 F500 496 372 248 192 186 180 174 1982 1488 992 660 594 496 458 F630, F800 Escolha (continuação) Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões:páginas 9/36 a 9/39 Esquemaspáginas 9/40 e 9/41

7/23 Schneider Electric Escolha (continuação) Contatores TeSys Para circuitos de iluminação Valores usuais Os valores indicados nas tabelas:- IB: valor da corrente absorvida por cada lâmpada sob sua tensão nominal,- C: capacidade unitária para cada lâmpada,são valores usuais propostos pelos fabricantes. Estes valores são dados para uma temperatura ambiente de 55°C (para 40°C, multiplicar o número indicado por 1,2). Sem compensação Com compensação paralela Lâmpadas a vapor de sódio P (W) 150 250 400 700 1000 150 250 400 700 1000 alta pressão IB (A) 1,9 3,2 5 8,8 12,4 0,84 1,4 2,2 3,9 5,5 C (µF) – – – – – 20 32 48 96 120 LC1- 4 2 1 – – – – – – – K09 Nº 6 3 2 1 – – – – – – D09, D12 máx. 7 4 3 1 1 17 – – – – D18 de lâm- 10 5 3 2 1 22 13 8 – – D25 padas 13 8 5 2 2 30 18 11 6 – D32, D38 segundo 17 10 6 3 2 39 23 15 8 6 D40 P (W) 22 13 8 4 3 50 30 19 10 7 D50, D65 31 18 12 6 4 71 42 27 15 10 D80, D95 62 36 24 12 8 142 84 54 30 20 D115, D150 88 52 34 18 14 200 120 76 42 30 F185 96 56 36 20 16 216 130 82 46 32 F225 110 66 42 24 18 250 150 94 54 38 F265 124 74 48 26 20 282 170 108 60 42 F330 158 94 60 34 24 358 214 136 76 54 F400 214 126 80 46 32 482 290 184 104 74 F500 312 186 118 68 48 708 424 270 152 108 F630, F800 Sem compensação Com compensação paralela Lâmpadas a vapor de mercúrio P (W) 50 80 125 250 400 700 1000 50 80 125 250 400 700 1000 alta pressão IB (A) 0,54 0,81 1,20 2,30 4,10 6,80 9,9 0,3 0,45 0,67 1,3 2,3 3,8 5,5 C (µF) – – – – – – – 10 10 10 18 25 40 60 LC1- 14 9 6 3 1 – – – – – – – – – K09 Nº 22 14 9 5 2 1 1 40 26 17 9 – – – D09, D12 máx. 27 18 12 6 3 2 1 50 33 22 11 6 – – D18 de lâm- 35 23 15 8 4 2 1 63 42 28 14 8 5 3 D25 padas 48 32 21 11 6 3 2 86 57 38 20 11 6 4 D32, D38 segundo 61 40 27 14 8 4 3 110 73 49 25 14 8 6 D40 P (W) 77 51 34 17 10 6 4 140 93 62 32 18 11 7 D50, D65 111 74 49 26 14 8 6 200 133 89 46 26 15 10 D80, D95 222 148 100 52 28 16 12 400 266 178 92 52 30 20 D115, D150 310 206 140 72 40 24 17 560 372 250 128 72 44 30 F185 336 224 152 78 44 26 18 606 404 272 140 78 48 32 F225 388 258 174 90 50 30 20 700 466 312 162 90 54 38 F265 440 294 198 102 58 34 24 792 528 354 182 102 62 42 F330 556 372 250 130 72 44 30 1002 668 448 232 130 78 54 F400 752 500 338 176 98 60 40 1352 902 606 312 176 106 74 F500 1102 734 496 258 144 88 60 1982 1322 888 458 258 156 108 F630, F800 Sem compensação Com compensação paralela Lâmpadas a vapor de iodos P (W) 250 400 1000 2000 250 400 1000 2000 metálicos IB (A) 2,5 3,6 9,5 20 1,4 2 5,3 11,2 C (µF) – – – – 32 32 64 140 LC1- 3 2 – – – – – – K09 Nº 4 3 1 – – – – – D09, D12 máx. 6 4 1 – – – – – D18 de lâm- 7 5 2 – 13 9 – – D25 padas 10 7 2 1 18 13 4 – D32, D38 segundo 13 9 3 1 23 16 6 – D40 P (W) 16 11 4 2 30 21 7 – D50, D65 24 16 6 3 42 30 11 5 D80, D95 48 32 12 6 84 60 22 10 D115, D150 66 46 18 8 120 84 32 14 F185 72 50 20 10 130 90 34 16 F225 84 58 22 12 150 104 40 18 F265 94 66 24 14 170 118 44 20 F330 120 84 32 16 214 150 56 26 F400 162 112 42 20 290 202 76 36 F500 238 164 62 30 424 298 112 52 F630, F800 Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões:páginas 9/36 a 9/39 Esquemaspáginas 9/40 e 9/41

7/24 Schneider Electric Contatores TeSys Para circuitos de aquecimento Generalidades Um circuito de aquecimento é um circuito terminal que alimenta um ou mais elementos resistivos de aquecimentocomandados por um contator.As regras aplicáveis ao circuito de alimentação de um motor são aplicáveis também ao circuito de aquecimento, econsiderando o fato de que ele normalmente não pode ser percorrido por sobrecorrentes de sobrecarga. Isto permiteprotegê-lo somente contra os curtos-circuitos. Características dos elementosde aquecimento Não consideramos aqui que o aquecimento por elementos resistivos empregados nos fornos industriais ou para oaquecimento dos locais (aquecedores infravermelho ou com resistências, malhas de aquecimentos, etc).A variação da resistência entre o estado quente e frio, provoca um pico de corrente que nunca excede a 2 ou 3 ln nomomento da energização. Além disso, este pico somente aparece plenamente na energização inicial, se, posteriormente,as variações de temperatura forem limitadas por um regulador.A potência e a corrente nominal de um elemento são expressas para a temperatura de regime. Proteção A corrente absorvida em regime permanente, por um circuito de aquecimento, é constante quando a tensão for estável.Com efeito:- é pouco provável modiﬁcar o número de receptores de uma instalaçõa existente.- tal circuito é incapaz de gerar sobrecargas. Devido a isso, a proteção destes circuitos poderá ser feita somente contra os curtos-circuitos.Escolhe-se então: - fusíveis da classe gG ou,- disjuntores modulares.Contudo, é sempre possível e às vezes mais econômico (ganho na secção dos cabos) utilizar uma proteção por relétérmico e fusíveis aM associados. Ligação, comando, proteção Um elemento ou um conjunto de elementos de aquecimento de certa potência, pode ser monofásico ou trifásico ealimentado por uma distribuição de 220/127 V ou por uma distribuição de 400/230 V.Excluindo o caso monofásico 127 V (que não é mais atual), as diferentes ligações possíveis podem ser divididas emtrês grupos: 1 - Ligação monofásica a 2 pólos Comando do circuito por 2 pólos dos contatores. 2 - Ligação monofásica a 4 pólos Comando do circuito por um contator tetrapolar, cujospólos são acoplados 2 a 2 em paralelo por meio debarras de junções apropriadas.Esta solução permite comandar potências equivalentesàquelas comandadas pelo mesmo contator em trifásico. 3 - Ligação trifásica Comando do circuito pelos 3 pólos do contator. – KM1 U – KM1 U – KM1 U U U Escolha Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/25 Schneider Electric Contatores TeSys Para circuitos de aquecimento As combinações propostas abaixo são dadas para uma temperatura ambiente de 55°C e para potências sob tensão nominal. Elas são igualmente apropriadasaos casos de sobretensão durável até 1,05 Ue. (1) Ver as referências completas dos contatores nas páginas 4/6 a 4/9 ou consultar nosso Departamento Comercial. Escolha dos componentes segundo a potência controlada Ligação Esquema Potência máxima (kW) Calibre dos contatores 220/240 V 380/415 V 660/690 V 1000 V Ligação monofásica a 2 pólos 3,5 6,5 11 – LC1, LP1-K09 4,5 8 14 – LC1-D12 6 10,5 18,5 – LC1-D18 7 13 22,5 – LC1-D25 10 18 30,5 – LC1-D32, LC1-D38 13 22,5 39,5 48 LC1-D40 16,5 28,5 43,5 68 LC1, LP1-D65 24 42 73 82,5 LC1, LP1-D80 44 76 118 157 LC1-D115, LC1-D150 48 83 130 170 LC1-F185 52 90 145 185 LC1-F225 60 104 160 210 LC1-F265 75 130 200 250 LC1-F330 86 145 230 300 LC1-F4002 116 200 310 400 LC1-F5002 170 290 450 695 LC1-F6302, LC1-F800 270 460 715 945 LC1-F780 140 242 370 490 LC1-BL32 220 380 580 770 LC1-BM32 350 605 925 1225 LC1-BP32 480 830 1270 1680 LC1-BR32 Ligação monofásica a 4 pólos 4,5 8 13,5 – LC1, LP1-K09004 7 13 22,5 – LC1-DT25 12 21 36,5 – LC1-DT40 21 36 63,5 76,5 LC1-DT60 26 45,5 79,5 109 LC1, LP1-D65004 38 66 117,5 132 LC1, LP1-D80004 70 121 190 251 LC1-D115004 76 132 202 270 LC1-F1854 80 142 230 295 LC1-F2254 96 166 253 335 LC1-F2654 120 205 320 400 LC1-F3304 137 236 363 480 LC1-F4004 185 320 490 650 LC1-F5004 272 470 718 950 LC1-F6304 425 735 1140 1520 LC1-F7804 224 387 590 785 LC1-BL34 352 608 930 1230 LC1-BM34 560 968 1478 1960 LC1-BP34 768 1328 2025 2685 LC1-BR34 Ligação trifásica 4,5 8 13,5 – LC1, LP1-K09 7 13 22,5 – LC1-D12 10 18 30,5 – LC1-D18 13 22,5 39,5 – LC1-D25 18 31 52,5 – LC1-D32, LC1-D38 22,5 38 68 78 LC1-D40 28,5 49 86 112,5 LC1, LP1-D65 40,5 70,5 126 135,5 LC1, LP1-D80 76 131 206 275 LC1-D115, LC1-D150 82 143 220 295 LC1-F185 90 155 250 320 LC1-F225 103 179 275 370 LC1-F265 130 225 345 432 LC1-F330 149 256 395 525 LC1-F400 200 346 530 710 LC1-F500 294 509 780 1030 LC1-F630, LC1-F800 463 800 1235 1650 LC1-F780 242 419 640 850 LC1-BL33 380 658 1005 1350 LC1-BM33 606 1047 1600 2150 LC1-BP33 830 1437 2200 2950 LC1-BR33 Exemplo de utilização Para um circuito monofásico 220 V, 50 Hz, que alimenta elementos de aquecimento de 12,5 kW no total.Escolher: um contator tripolar LC1-D65 ou LP1-D65. – KM1 U – KM1 U – KM1 U U U Escolha (continuação) Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/26 Schneider Electric Contatores TeSys Para o comando de primáriosde transformadores trifásicos BT/BT Condições de utilização Na energização de um transformador, constata-se geralmente um forte pico de corrente. Esta atinge quase queinstantaneamente seu valor de crista e decresce em seguida de maneira sensivelmente exponencial para atingirrapidamente seu valor de regime permanente. O valor desta corrente depende:- das características do circuito magnético e dos enrolamentos (secção do núcleo, indução nominal, número deespiras, disposição e dimensões das bobinas,…),- dos desempenhos das chapas magnéticas utilizadas,- do estado magnético do circuito e do valor instantâneo da tensão alternada da rede no momento da energização. A corrente na energização pode atingir 20 a 40 vezes a corrente nominal para as potências em kVA da tabela abaixo.Seu valor é independente do estado “em vazio” ou “com carga” do transformador. O valor de crista do pico de corrente de magnetização do transformador deve permanecer inferior ao indicado abaixo.Cadência máxima: 120 ciclos de manobras/hora. máx. admissívelna energização emprego (1) máx. admissívelna energização emprego (1) (1) Potência máxima de emprego correspondente a uma corrente de crista na energização de 30 In. Temperatura ambiente máxima: 55°C Escolha do tipo de contator Calibre LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- dos contatores LP1- LP1- K06 K09 D09 D12 D18 D25 D32 D38 D40 D50 D65 D80 D95 D115 D150 Corrente de crista A 160 225 350 350 420 630 770 770 1100 1250 1400 1550 1650 1800 2000 Potência 220 V kVA 2 2,5 4 4 5 7 8,5 8,5 14 16 18 19,5 19,5 25 25 máxima de 240 V 380 V kVA 3,5 5 7 7 8 12,5 15 15 24 27 31 34 34 50 50 400 V 415 V kVA 4 5,5 8 8 9 14 17 17 28 32 36 39 39 55 55 440 V 500 V kVA 5 7 9 9 11 16,5 20 20 32 36 40 45 45 65 65 660 V kVA 6 8,5 12 12 14 21,5 26,5 26,5 42 48 53 59 59 80 80 690 V 1000 V kVA – – – – – – – – 60 70 80 85 95 100 100 Calibre LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- LC1- dos contatores F185 F225 F265 F330 F400 F500 F630 F780 F800 BL BM BP BR Corrente de crista A 2900 3300 3800 5000 6300 7700 9000 12 000 11 000 18 000 18 000 24 000 30 000 Potência 220 V kVA 40 45 50 65 75 100 120 175 145 230 230 300 380 máxima de 240 V 380 V kVA 75 80 90 120 130 170 200 280 245 400 400 530 660 400 V 415 V kVA 80 90 100 130 140 190 220 310 270 450 450 560 700 440 V 500 V kVA 95 100 110 140 170 225 260 350 315 480 480 600 750 660 V kVA 120 130 140 170 200 270 350 400 425 600 600 800 950 690 V 1000 V kVA 150 170 200 225 250 375 470 650 550 700 700 1000 1200 Escolha Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/27 Schneider Electric Contatores TeSys Para o comando de capacitores trifásicosutilizados para correção do fator de potência Os capacitores formam com os circuitos, nos bornes aos quais estão conectados, circuitos oscilantes que podem criar,na energização, correntes transitórias de forte intensidade ( 180 In) e freqüências elevadas (de 1 a 15 kHz). Geralmente, o pico na energização é tanto menor quanto:- as indutâncias da rede são elevadas,- os transformadores de linha são de pequena potência,- a tensão de curto-circuito dos transformadores é elevada,- a relação entre a soma das potências dos capacitores ligados e a potência daqueles ainda a ligar é pequena (caso dosbancos de estágios). Conforme as normas IEC 70, NF C 54-100, VDE 0560, o contator de comando deve suportar uma corrente permanenteigual a 1,43 vezes a corrente nominal do estágio comandado.As potências de emprego indicadas nas tabelas abaixo consideram esta sobrecarga. A proteção contra os curtos-circuitos é normalmente realizada por fusíveis HPC tipo gl calibrados para 1,7 a 2 In. Condições de utilização O modo de ligação é a ligação direta. Os valores da corrente de crista na energização não devem exceder aosindicados ao lado.Se for necessário reduzir a corrente de crista, inserir uma indutância em cada uma das 3 fases de alimentação doscapacitores.O dimensionamento das indutâncias será previsto em função da temperatura de funcionamento escolhida. Compensação por banco de capacitores de um único estágio A inserção de indutância de choque é inútil: a indutância da rede é suficiente para limitar o pico a valores compatíveiscom as características dos contatores. Compensação por banco de capacitores de diversos estágios Escolher um contator especíﬁco como deﬁnido na página 4/42.No caso de escolha de um contator padrão, a inserção de uma indutância de choque, em cada uma das 3 fases decada um dos estágios, é obrigatória. Contatores tipo padrão Cadência máxima: 120 ciclos de manobras/hora.Vida elétrica com carga máxima: 100.000 ciclos de manobras.Ligação com indutâncias de choque eventuais. (1) Limite superior da categoria de temperatura segundo IEC 70. Contatores tipo padrão Emprego dos contatores Potências máximas de emprego des contatores Potências de emprego em 50/60 Hz Corrente Calibre des θ ≤ 40°C (1) θ ≤ 55°C (1) de crista contatores 220 V 400 V 600 V 220 V 400 V 600 V máxima 240 V 440 V 690 V 240 V 440 V 690 V kVAR kVAR kVAR kVAR kVAR kVAR A 6 11 15 6 11 15 560 LC1-D09, D12 9 15 20 9 15 20 850 LC1-D18 11 20 25 11 20 25 1600 LC1-D25 14 25 30 14 25 30 1900 LC1-D32, D38 17 30 37 17 30 37 2160 LC1-D40 22 40 50 22 40 50 2160 LC1-D50 22 40 50 22 40 50 3040 LC1-D65 35 60 75 35 60 75 3040 LC1-D80, D95 50 90 125 38 75 80 3100 LC1-D115 60 110 135 40 85 90 3300 LC1-D150 70 125 160 50 100 100 3500 LC1-F185 80 140 190 60 110 110 4000 LC1-F225 90 160 225 75 125 125 5000 LC1-F265 100 190 275 85 140 165 6500 LC1-F330 125 220 300 100 160 200 8000 LC1-F400 180 300 400 125 220 300 10 000 LC1-F500 250 400 600 190 350 500 12 000 LC1-F630 250 400 600 190 350 500 14 200 LC1-F800 200 350 500 180 350 500 25 000 LC1-BL 300 550 650 250 500 600 25 000 LC1-BM 500 850 950 400 750 750 25 000 LC1-BP 600 1100 1300 500 1000 1000 25 000 LC1-BR Escolha Características:páginas 4/24 a 4/29 Referências:páginas 4/6 a 4/9 Dimensões, esquemas:páginas 9/36 a 9/41

7/28 Schneider Electric 0 0 0,25 0,75 1 0,50 1 2 3 4 5 6 7 IN I2 ID XIN 1 2 0 0,25 0,75 1 0,50 0 0,5 1 2 2,5 1,5 CN XCN 1 2 3 U W V U3 W3 V3 M 3 – KM3 – KM2 – T1 1 3 5 1 3 5 1 3 5 2 4 6 2 4 6 2 4 6 2 4 6 U 1 V 1 W 1 U 2 V 2 W 2 – Q1 1/L1 1 3/L2 3 5/L3 5 2 4 6 – KM1 – F2 – Q1/2 – Q1 – S1 13 14 – KA1 13 14 – KM1 – KM3 – KM2 13 14 13 14 13 14 13 14 – S2 – F1 – Q1/6 2 1 95 96 – F2 95 96 21 22 – F3 – KM3 – KM1 – KM3 – KM2 – KA1 – F3 51 52 – KM1 61 62 – KM3 61 62 56 55 – KA1 A 1 A 2 A 1 A 2 A 1 A 2 A 1 A 2 1 6 – T3 Contatores TeSys Para partida por autotransformador A partida por autotransformador é conveniente na partida de todos os tipos de motores de gaiola: com 3, 6 ou mesmo9 bornes segundo a tecnologia norte-americana.A partida é efetuada com tensão reduzida e busca o máximo de conjugado para o mínimo de corrente em linha.Permite adaptar o conjugado de partida (C = f(U) 2 ) ao conjugado resistente da máquina acionada, graças a 2 ou 3 taps intermediários de tensão do autotransformador (0,65 e 0,8 Un ou 0,5, 0,65 e 0,8 Un). Geralmente somente um tap éutilizado.Este tipo de partida é utilizadas em máquina de potência elevada e/ou de forte inércia.O motor nunca é desligado de sua alimentação durante a partida (transição fechada) e os fenômenos transitórios sãoeliminados. A partida efetua-se em 3 tempos: - a colocação em estrela do autotransformador é feita por KM1, depois o contator KM2 fecha-se e o motor parte comtensão reduzida,- o ponto neutro é aberto por KM1; uma fração do enrolamento do autotransformador é inserida em cada fase duranteum curto tempo, constituindo uma indutância de partida estatórica,- KM3 liga o motor com a tensão plena da rede e provoca o desligamento do autotransformador por KM2.O autotransformador utilizado comporta geralmente um entreferro (ajustado ou não) de forma a obter durante osegundo tempo da partida, uma indutância série com valor compatível com uma partida correta. Aplicações Esquema de aplicação sugerido Funcionamento Curvas de funcionamento 1 Corrente de ligação direta 1 Conjugado motor direto 2 Corrente com autotransformador 2 Conjugado com autotransformador 3 Conjugado resistente da máquina Esquema de aplicação sugerido, funcionamento, curvas Velocidade C o rr e n te Velocidade C o n ju g a d o

7/29 Schneider Electric Contatores TeSys Para partida por autotransformador Associações,montagem pelo cliente Os componentes recomendados na tabela abaixo foram determinados segundo as seguintes características:- autotransformador: por tomada a 0,65 Un com entreferro não ajustado,- 3 partidas por hora, sendo 2 consecutivas,- Corrente de partida do motor: Id/In = 6,- Iq = 70 kA,- Corrente transitória no fechamento de KM3 ≤ 7 √ 2 In, - Tempo máximo de partida: 30 segundos,- Temperatura ambiente θ ≤ 40°C. Interruptores-seccionadores: dispositivo de comando e adjunções, consultar nosso Departamento Comercial. Contatores: 3 pólos.LC1-D: ver páginas 4/6 e 4/7,LC1-F: consultar o catálogo de contatores CV1/CV3 + F,LC1-B: consultar o catálogo de contatores CV1/CV3 + F. Contatos auxiliares aditivos:- para contatores LC1-D: um LAD-N11 (1 “NA” + 1 “NF”) em KM1,- para contatores LC1-F: um LAD-N22 (2 “NA” + 2 “NF”) em KM1, KM2 e KM3. Relé de proteção térmica:- LRD: ver páginas 5/2 a 5/5,- LR9-D: ver páginas 5/3 a 5/5,- LR9-F: consultar o catálogo de relés LR9-F. (1) Para potências maiores ou iguais a 400 kW em 415 V, utilizar 1 LRD-05 em transformador de corrente.(2) A colocação em paralelo dos fusíveis deve ser veriﬁcada junto ao fabricante. Partidas por autotransformador de 59 a 900 kW até 440 V (coordenação tipo 1) Potências normalizadas Interruptor- Fusíveis aM Contatores Relé de proteção dos motores trifásicos seccionador Tamanho Calibre KM3 KM2 KM1 Referência Gama de 50/60 Hz em categoria AC-3 Referência LC1- LC1- LC1- (1) regulagem 220/ 380/ 415 V 440 V In 230 V 400 V máx. kW kW kW kW A A A 30 55 59 59 105 GS1-K 22 x 58 125 D115 D115 D3210 LR9-D5369 90…150 LRD-4367 95…120 40 75 80 80 138 GS1-L T0 160 D150 D115 D5011 LR9-D5369 90…150 LRD-4369 110…140 51 90 90 100 170 GS1-N T1 200 F185 D115 D5011 LR9-F5371 132…220 63 110 110 110 205 GS1-N T1 250 F225 D150 D8011 LR9-F5371 132…220 75 132 132 150 245 GS1-N T1 250 F265 F185 D115 LR9-F5375 200…330 90 160 160 185 300 GS1-QQ T2 315 F330 F265 D115 LR9-F5375 200…330 110 200 200 220 370 GS1-QQ T2 400 F400 F330 D115 LR9-F5379 300…500 140 250 257 280 460 GS1-S T3 500 F500 F400 D115 LR9-F5379 300…500 180 315 355 375 584 GS1-S T3 630 F630 F400 D185 LR9-F5381 380…630 200 355 375 400 635 GS1-V T4 800 F800 F500 F185 TC800/1 + 505…800 LRD-05 220 400 425 450 710 GS1-V T4 800 F800 F500 F265 TC800/1 + 505…800 LRD-05 250 450 475 500 800 GS1-V T4 800 F800 F500 F265 TC1000/1 + 630…1000LRD-05 280 500 530 560 900 GS1-V T4 1000 BM33 i i i i 22 F630 F330 TC1000/1 630…1000 LRD-05 315 560 600 630 1000 GS1-V T4 1000 BM33 i i i i 22 F630 F400 TC1250/1 790…1250 LRD-05 335 630 670 710 1100 GS1-V T4 1250 BP33 i i i i 22 F630 F400 TC1250/1 790…1250 LRD-05 400 710 750 800 1260 Sobre base T4 2 x 800 BP33 i i i i 22 F780 F400 TC1500/1 945…1500 (2) LRD-05 450 800 800 900 1450 Sobre base T4 2 x 800 BP33 i i i i 22 F780 F400 TC1750/1 100…1750 (2) LRD-05 500 900 900 900 1600 Sobre base T4 2 x 800 BR33 i i i i 22 F780 F500 TC2000/1 260…2000 (2) LRD-05

7/30 Schneider Electric Os contatores são utlizados para eliminar resistências de partida no circuito rotórico dos motores de anéis. A aplicação mais comum é a das partidas sem acionamento por impulsos e sem ajuste de velocidade no rotor: bombas,ventiladores, transportadoras, compressores, … No caso de comando por combinador manual, o emprego de contatores com sopro magnético é recomendado.Consultar nosso Departamento Comercial Para aplicações de levantamento, deve-se escolher os contatores em função do serviço do motor, da cadência defuncionamento, da tensão e da corrente rotóricas, do tipo de ligação, da temperatura ambiente. Consultar nossoDepartamento Comercial. Os contatores rotóricos são intertravados com o contator estatórico e, conseqüentemente, abrem-se somente apóseste último, quando a tensão rotórica desapareceu ou quase. Eles estabelecem a corrente correspondente ao pico de partida usual (1,5 a 2,5 vezes a corrente nominal rotórica) eabrem o circuito em vazio. Este emprego caracteriza-se por fechamento e interrupção fáceis. Aplicações Funcionamento Ligação “estrela” Ligação “triângulo” Ligação em V Ligação em W Contatores TeSys Para circuitos rotóricos dos motores de anéis Funcionamento

7/31 Schneider Electric Contatores TeSys Para circuitos rotóricos dos motores de anéis Coeficiente de corrente e tensões rotóricas Este coeficiente deve ser aplicado nas correntes de emprego indicadas na tabela abaixo. As escolhas abaixo consideram: - uma relação de 2 entre a tensão de emprego rotórica máxima (Uer) e a tensão de emprego estatórica (Ues); estarelação é proposta pela norma IEC-947-4, - uma garantia de funcionamento ocasional (poder de fechamento e de interrupção) proibida por estas mesmas normas. Contator intermediário: com número de ciclos de manobras ≤ 30/h Contator intermediário: com número de ciclos de manobras ≤ 60/h Contator intermediário:com número de ciclos de manobras ≤ 150/h para LC1-F e 120 para LC1-B Contator de curto-circuitagem do rotor e contator intermediário: com número de ciclos de manobras 150/h para LC1-F e 120 para LC1-B Vida elétrica No caso de partida automática, a vida elétrica é da ordem de 1 milhão de ciclos de manobras.(1) Possibilidade de utilização até 3000 V, consultar nosso Departamento Comercial. Escolha dos contatores segundo a ligação Tipo Coeﬁciente Ue rotórica trifásica (1) de I rotórico Máxima Com contracorrente ligação I emprego LC1-F LC1-B LC1-F LC1-B “Estrela” 1 2000 V 2000 V 1000 V 1000 V “Triângulo” 1,4 1700 V 1700 V 850 V 850 V Em V 1 1700 V 1700 V 850 V 850 V Em W 1,6 1700 V 1700 V 850 V 850 V Escolha segundo a corrente de emprego Tempo Calibre dos contatores de LC1- passagem D150 F185 F265 F400 F500 F630 F780 BL BM BP BR 10 s 450 A 550 A 800 A 1100 A 1500 A 2000 A 2500 A 2000 A 2400 A 3750 A 5000 A 30 s 280 A 400 A 550 A 730 A 1000 A 1500 A 2000 A 1200 A 1800 A 2600 A 3600 A 60 s 220 A 300 A 400 A 550 A 750 A 1200 A 1500 A 1000 A 1500 A 2200 A 3000 A 5 s 450 A 550 A 800 A 1100 A 1500 A 2000 A 2500 A 2000 A 2400 A 3750 A 5000 A 10 s 330 A 450 A 620 A 860 A 1250 A 1800 A 2300 A 1600 A 2200 A 3400 A 4500 A 30 s 220 A 300 A 400 A 550 A 750 A 1200 A 1500 A 1000 A 1500 A 2200 A 3000 A 5 s 300 A 420 A 580 A 820 A 1150 A 1650 A 2200 A 1500 A 2100 A 3200 A 4200 A 10 s 250 A 350 A 430 A 600 A 850 A 1300 A 1600 A 1100 A 1600 A 2300 A 3200 A – 200 A 270 A 350 A 500 A 700 A 1000 A 1600 A 800 A 1250 A 2000 A 2750 A Escolha

7/32 Schneider Electric 1000 100 1 10 0,1 1 5 10 50 100 200 500 1000 2000 10 9 8 7 1000 100 1 10 0,1 10 50 100150 500 1000 500010 000 B A D F C E 1000 100 1 10 0,1 1 5 10 50 100 200 500 1000 2000 6 5 4 3 X 2 1 1000 100 1 10 0,1 10 50 100 150 500 1000 5000 10 000 A D F C E B Y ou Contatores TeSys Comando a grande distância Generalidades Na energização da bobina do eletroímã de um contator, a corrente de chamada provoca, no cabo de comando, umaqueda de tensão, provocada pela resistência dos condutores que pode perturbar o fechamento do contator.Uma forte queda de tensão nas linhas do circuito de comando (em corrente alternada como em corrente contínua)pode provocar o não fechamento dos pólos do contator, até mesmo a destruição da bobina por aquecimento.Este fenômeno é ampliado por:- um comprimento muito grande de linha,- uma tensão de comando baixa,- uma secção do condutor pequena,- uma potência na chamada, elevada, absorvida pela bobina.O comprimento máximo do cabo, em função da tensão de comando, da potência de chamada e da secção dos condutores, é indicado pelo gráficos abaixo. SoluçõesPara diminuir as quedas de tensão na chamada, é necessário:- aumentar a secção dos condutores,- escolher uma tensão de alimentação mais elevada,- efetuar o comando por um contator auxiliar. Escolha da secção dos condutoresEstes gráﬁcos são estabelecidos para uma queda de tensão em linha máxima de 5%. Eles fornecem diretamente asecção do condutor de cobre a adotar para o cabo de comando, em função de seu comprimento, da potência nachamada absorvida pela bobina do contator e da tensão de comando (ver exemplo na página 7/33). (1) Em comando a 3 ﬁos, a corrente circula nos 2 condutores somente.(2) É o comprimento do cabo que fecha 2 ou 3 condutores (distância do contator ao dispositivo de comando). Queda de tensão provocada pela corrente de chamada Secção dos cabos de cobre 1 c 24 V 3 c 115 V 5 c 400 V A 0,75 mm 2 C 1,5 mm 2 E 4 mm 2 2 c 48 V 4 c 230 V 6 c 690 V B 1 mm 2 D 2,5 mm 2 F 6 mm 2 Secção dos cabos de cobre 7 a 24 V 9 a 125 V A 0,75 mm 2 C 1,5 mm 2 E 4 mm 2 8 a 48 V 10 a 250 V B 1 mm 2 D 2,5 mm 2 F 6 mm 2 Resistência total dos 2 condutoresdo cabo de comando em Ω (1) Comprimento do cabo de comando em m (2) Potência absorvida na chamda em VA Resistência total dos 2 condutoresdo cabo de comando em Ω (1) Potência absorvida na chamda em VA Comprimento do cabo de comando em m (2)

7/33 Schneider Electric ou Qual secção de cabo adotar para o comando de um contator LC1-D40 em 115 V, a 150 metros de distância? - Contator LC1-D40, tensão 115 V, 60 Hz: potência na chamada: 200 VA. No gráﬁco da esquerda, na página ao lado, o ponto X é deﬁnido pela intersecção da vertical para 200 VA com a curvade tensão c 115 V. No gráﬁco da direita, na página ao lado, o ponto Y é deﬁnido pela intersecção da vertical de 150 m com a horizontalpassando pelo ponto X. Adotar a secção dos condutores indicada pela curva atingida pelo ponto Y, isto é: 1,5 mm 2 . Se o ponto Y cair entre 2 curvas de secção, adotar a secção maior. Cálculo do comprimento máximo dos cabos O comprimento máximo admissível para a queda de tensão em linha é dado pela fórmula: L = U 2 .s.K SA com: L: distância do contator ao dispositivo de comando, em m (comprimento do cabo), U: tensão de alimentação em V, SA: potência aparente na chamada em VA, s: secção dos condutores em mm 2 , K: fator indicado abaixo. Queda de tensão provocada pela corrente de chamada (continuação) Corrente alternada SA em VA 20 40 100 150 200 K 1,38 1,5 1,8 2 2,15 Corrente contínua Qualquer que seja a potência aparente na chamada SA, expressa em W K = 1,38 Contatores TeSys Comando a grande distância Generalidades

7/34 Schneider Electric A 1 A 2 – + 1 2 A li m e n ta ç ã o 5 0 H z /6 0 H z Na abertura do contato de comando de um contator, a capacitância do cabo de comando é colocada em série com abobina do eletroímã. Esta capacitância pode manter uma corrente residual na bobina, com o risco que o contatorpermaneça fechado. Isto é relativo somente aos aparelhos alimentados em corrente alternada. Este fenômeno é ampliﬁado por: - um comprimento muito grande de linha, entre o contato de comando da bobina e o contator, ou entre o contato decomando da bobina e a fonte de alimentação, - uma tensão de comando elevada, - um consumo baixo da bobina na manutenção, - uma tensão de queda do contator, baixa. O comprimento máximo do cabo de comando, em função da tensão de alimentação da bobina do contator, é indicadapelo gráﬁco ao lado. Soluções Para evitar os riscos de manutenção intempestiva devido à capacitância do cabo, diferentes soluções são utilizadas: - prever uma alimentação em corrente contínua, ou, - acrescentar um retiﬁcador segundo o esquema abaixo, utilizando um eletroímã para circuito de comando emcorrente alternada: neste caso, o cabo de comando é atravessado pela corrente retiﬁcada. No cálculo do comprimento máximo, considerar a resistência dos condutores. - Ligar uma resistência de aumento de consumo em paralelo com a bobina do contator (1). Valor da resistência: Potência a dissipar: (1) É necessário, para não aumentar a queda de tensão na chamada, colocar esta resistência em serviço no ﬁm dofechamento do eletroímã com um contato normalmente aberto. Corrente residual na bobina provocada pela capacitância do cabo 1 R Ω = (C capacitância do cabo de comando) 10 -3 C (µF) U 2 PW = R Contatores TeSys Comando a grande distância Generalidades L

7/35 Schneider Electric 100 100 0,1 1 10 0,01 1 5 7 10 50 100 2 1 4 6 3 5 10 0,1 1 0,01 100 500 300 1000 5000 10 000 7 8 A B Contatores TeSys Comando a grande distância Generalidades Potência absorvida na manutenção em VA Capacitância do cabo em µ F Comprimento do cabo de comando em m Este gráﬁco é estabelecido para uma capacitância, entre 2 condutores, de 0,2 µ F/km. Ele permite determinar se há risco de manutenção intempestiva, na posição fechada, de um contator sendo dada a potência absorvida pela bobina namanutenção e a tensão de comando, em função do comprimento do cabo de comando. Nas zonas situadas respectivamente abaixo das retas, comando 3 ﬁos, comando 2 ﬁos, há risco de manutençãointempestiva. Exemplos Qual é o comprimento máximo do cabo de comando de um contator LC1-D12, em 230 V, em comando 2 ﬁos? - Contator LC1-D12, tensão 230 V, 50 Hz: potência na manutenção 7 VA. No gráﬁco da esquerda, o ponto A é deﬁnido pela intersecção da vertical para 7 VA com a curva de tensão c 230 V. No gráﬁco da direita, o ponto B é deﬁnido pela intersecção da horizontal com a curva de comando 2 ﬁos. Então, o comprimento máximo é 300 m. Para o mesmo exemplo, com um cabo de 600 m, a resposta é dentro da zona de manutenção intempestiva. Énecessário conectar a resistência em paralelo com a bobina do contator. Valor desta resistência: R = –––––– = –––––––– = 8,3 k Ω Potência a dissipar: P = U 2 = (220) 2 = 6 W R 8300 Outra solução: prever uma alimentação em corrente contínua. Cálculo do comprimento do cabo O comprimento máximo do cabo de comando, em relação ao efeito capacitivo, é dado pela fórmula: L = 455. ––––– Corrente residual na bobina provocada pela capacitância do cabo (continuação) 1 c 24 V 4 c 230 V 7 Comando a 3 ﬁos 2 c 48 V 5 c 400 V 8 Comando a 2 ﬁos 3 c 115 V 6 c 690 V 1 1 10 –3 .C 10 –3 .0,12 S U 2 .Co L : distância do contator ao dispositivo de comando em km (comprimento do cabo),S : potência aparente na manutenção em VA,U : tensão de comando em V,Co : Capacitância linear do cabo µ F/km.
