Guia Rápido Easypact EZC e CVS - Disjuntores de 15 a 600A

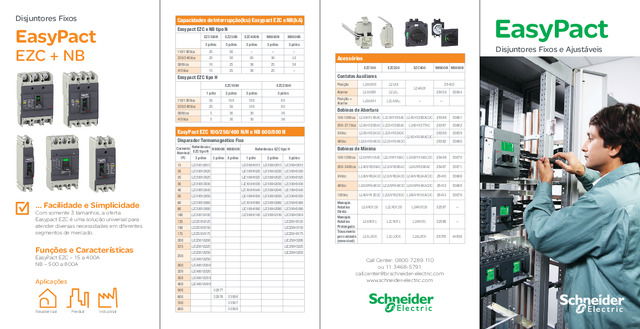

Funções e Características EasyPact EZC – 15 a 400A NB – 500 a 800A EasyPact  EZC + NB Aplicações Disjuntores Fixos Residencial Predial Industrial Acessórios EZC100 EZC250 EZC400 NB600N NB800N Contatos Auxiliares Posição EZAUX10 EZEAX EZ4AUX 29450 Alarme EZAUX01 EZEAL 29450 33004 Posição + Alarme EZAUX11 EZEAXAL – – Bobinas de Abertura 100-130Vca EZASHT100AC EZESHT100AC EZ4SHT200ACDC 29386 33661 200-277Vca EZASHT200AC EZESHT200AC EZ4SHT277AC 29387 33662 24Vcc EZASHT024DC EZESHT024DC EZ4SHT048ACDC 29390 33659 48Vcc EZASHT048DC EZESHT048DC 29392 33660 Bobinas de Mínima 100-130Vca EZAUVR110AC EZEUVR110AC EZ4UVR110ACDC 29406 33670 200-240Vca EZAUVR200AC EZEUVR200AC EZ4UVR200AC 29407 33671 24Vcc EZAUVR024DC EZEUVR024DC EZ4UVR024ACDC 29410 33668 48Vcc EZAUVR048DC EZEUVR048DC EZ4UVR048ACDC 29412 33669 125Vcc EZAUVR125DC EZEUVR125DC EZ4UVR130ACDC 29413 33670 Manopla Rotativa Direta EZAROTDS EZEROTDS EZ4ROTDS 32597 – Manopla Rotativa Prolongada EZAROTE EZEROTE EZ4ROTE 32598 – Travamento por cadeado (removível) EZALOCK EZELOCK EZ4LOCK 29370 44936 Call Center: 0800 7289 110 ou 11 3468-5791 [email protected] www.schneider-electric.com ... Facilidade e Simplicidade Com somente 3 tamanhos, a oferta Easypact EZC é uma solução universal para atender diversas necessidades em diferentes segmentos de mercado. Capacidades de Interrupção(Icu) Easypact EZC e NB(kA) Easypact EZC e NB tipo N EZC100N EZ250N EZC400N NB600N NB800N 3 pólos 3 pólos 3 pólos 3 pólos 3 pólos 110/130Vca 25 50 – – – 220/240Vca 25 50 85 30 42 380Vca 18 25 36 25 36 415Vca 15 25 36 25 – Easypact EZC tipo H EZC100H EZC250H 1 pólo 2 pólos 3 pólos 3 pólos 110/130Vca 50 100 100 85 220/240Vca 25 50 100 85 380Vca 5 30 30 36 415Vca 5 30 30 36 EasyPact EZC 100/250/400 N/H e NB 600/800 N Disparador Termomagnético Fixo Corrente  Nominal  (A) Referências  EZC tipo N NB600N NB800N Referências EZC tipo H 3 pólos 3 pólos 3 pólos 1 pólo  2 pólos  3 pólos 15 EZC100N3015 EZC100H1015 EZC100H2015 EZC100H3015 20 EZC100N3020 EZC100H1020 EZC100H2020 EZC100H3020 25 EZC100N3025 EZC100H1025 EZC100H2025 EZC100H3025 30 EZC100N3030 EZC100H1030 EZC100H2030 EZC100H3030 40 EZC100N3040 EZC100H1040 EZC100H2040 EZC100H3040 50 EZC100N3050 EZC100H1050 EZC100H2050 EZC100H3050 60 EZC100N3060 EZC100H1060 EZC100H2060 EZC100H3060 80 EZC100N3080 EZC100H1080 EZC100H2080 EZC100H3080 100 EZC100N3100 EZC100H1100 EZC100H2100 EZC100H3100 125 EZC250N3125 EZC250H3125 150 EZC250N3150 EZC250H3150 175 EZC250N3175 EZC250H3175 200 EZC250N3200 EZC250H3200 225 EZC250N3225 EZC250H3225 250 EZC250N3250 EZC250H3250 EZC400N3250 300 EZC400N3300 320 EZC400N3320 350 EZC400N3350 400 EZC400N3400 500 32877 600 32876 33906 700 33907 800 33908 Disjuntores Fixos e Ajustáveis EasyPact

Funções e Características EasyPact EZC – 15 a 400A NB – 500 a 800A EasyPact  EZC + NB Aplicações Disjuntores Fixos Residencial Predial Industrial Acessórios EZC100 EZC250 EZC400 NB600N NB800N Contatos Auxiliares Posição EZAUX10 EZEAX EZ4AUX 29450 Alarme EZAUX01 EZEAL 29450 33004 Posição + Alarme EZAUX11 EZEAXAL – – Bobinas de Abertura 100-130Vca EZASHT100AC EZESHT100AC EZ4SHT200ACDC 29386 33661 200-277Vca EZASHT200AC EZESHT200AC EZ4SHT277AC 29387 33662 24Vcc EZASHT024DC EZESHT024DC EZ4SHT048ACDC 29390 33659 48Vcc EZASHT048DC EZESHT048DC 29392 33660 Bobinas de Mínima 100-130Vca EZAUVR110AC EZEUVR110AC EZ4UVR110ACDC 29406 33670 200-240Vca EZAUVR200AC EZEUVR200AC EZ4UVR200AC 29407 33671 24Vcc EZAUVR024DC EZEUVR024DC EZ4UVR024ACDC 29410 33668 48Vcc EZAUVR048DC EZEUVR048DC EZ4UVR048ACDC 29412 33669 125Vcc EZAUVR125DC EZEUVR125DC EZ4UVR130ACDC 29413 33670 Manopla Rotativa Direta EZAROTDS EZEROTDS EZ4ROTDS 32597 – Manopla Rotativa Prolongada EZAROTE EZEROTE EZ4ROTE 32598 – Travamento por cadeado (removível) EZALOCK EZELOCK EZ4LOCK 29370 44936 Call Center: 0800 7289 110 ou 11 3468-5791 [email protected] www.schneider-electric.com ... Facilidade e Simplicidade Com somente 3 tamanhos, a oferta Easypact EZC é uma solução universal para atender diversas necessidades em diferentes segmentos de mercado. Capacidades de Interrupção(Icu) Easypact EZC e NB(kA) Easypact EZC e NB tipo N EZC100N EZ250N EZC400N NB600N NB800N 3 pólos 3 pólos 3 pólos 3 pólos 3 pólos 110/130Vca 25 50 – – – 220/240Vca 25 50 85 30 42 380Vca 18 25 36 25 36 415Vca 15 25 36 25 – Easypact EZC tipo H EZC100H EZC250H 1 pólo 2 pólos 3 pólos 3 pólos 110/130Vca 50 100 100 85 220/240Vca 25 50 100 85 380Vca 5 30 30 36 415Vca 5 30 30 36 EasyPact EZC 100/250/400 N/H e NB 600/800 N Disparador Termomagnético Fixo Corrente  Nominal  (A) Referências  EZC tipo N NB600N NB800N Referências EZC tipo H 3 pólos 3 pólos 3 pólos 1 pólo  2 pólos  3 pólos 15 EZC100N3015 EZC100H1015 EZC100H2015 EZC100H3015 20 EZC100N3020 EZC100H1020 EZC100H2020 EZC100H3020 25 EZC100N3025 EZC100H1025 EZC100H2025 EZC100H3025 30 EZC100N3030 EZC100H1030 EZC100H2030 EZC100H3030 40 EZC100N3040 EZC100H1040 EZC100H2040 EZC100H3040 50 EZC100N3050 EZC100H1050 EZC100H2050 EZC100H3050 60 EZC100N3060 EZC100H1060 EZC100H2060 EZC100H3060 80 EZC100N3080 EZC100H1080 EZC100H2080 EZC100H3080 100 EZC100N3100 EZC100H1100 EZC100H2100 EZC100H3100 125 EZC250N3125 EZC250H3125 150 EZC250N3150 EZC250H3150 175 EZC250N3175 EZC250H3175 200 EZC250N3200 EZC250H3200 225 EZC250N3225 EZC250H3225 250 EZC250N3250 EZC250H3250 EZC400N3250 300 EZC400N3300 320 EZC400N3320 350 EZC400N3350 400 EZC400N3400 500 32877 600 32876 33906 700 33907 800 33908 Disjuntores Fixos e Ajustáveis EasyPact

EasyPact  CVS Disparadores  termomagnéticos TM-D Termomagnético (Ir) Proteção térmica com valor de corrente ajustável de 70 a 100% Ir. Proteção Magnética (Im) Proteção contra curtos-circuitos com valor fixo ou ajustável de Im Versão Disponível Tripolar Funções e Características  EasyPact CVS 100 a 600A 1. Proteção contra sobrecargas2. Proteção contra curtos-circuitos 1 2 0 Ir Im I I … Simplicidade Somente dois tamanhos de chassi•   Tamanho 1  100 – 250A •   Tamanho 2  400 – 600A Auxiliares encaixáveis comuns Auxiliares, tais como contato (auxiliar/alarme), bobinas de abertura e mínima tensão, são comuns para toda a gama de disjuntores em caixa moldada EasyPact CVS. EasyPact CVS 100/160/250B/F (25kA/38kA em 380/415 V) Disparador Termomagnético TM-D Corrente  Nominal (A) Ajuste (A) Referências Referências Corrente  térmica 25kA em 380/415 V 36kA em 380/415 V TM16D 11,2A a 16A CVS100B3016 CVS100F3016 TM25D 17,5A a 25A CVS100B3025 CVS100F3025 TM32D 22,4A a 32A CVS100B3032 CVS100F3032  TM40D 28A a 40A CVS100B3040 CVS100F3040 TM50D 35A a 50A CVS100B3050 CVS100F3050 TM63D 44,1A a 63A CVS100B3063 CVS100F3063 TM80D 56A a 80A CVS100B3080 CVS100F3080 TM100D 70A a 100A CVS100B3100 CVS100F3100 25kA em 380/415 V 36kA em 380/415 V TM125D 87,5A a 125A CVS160B3125 CVS160F3125 TM160D 112A a 160A CVS160B3160 CVS160F3160 25kA em 380/415 V 36kA em 380/415 V TM200D 140A a 200A CVS250B3200 CVS350F3200 TM250D 175A a 250A CVS250B3250 CVS250F3250 EasyPact CVS 400/630F/N (36kA/50kA em 380/415 V) Disparador Termomagnético TM-D Corrente  Nominal (A) Ajuste (A) 3P 3D 3P 3D 36kA em  380/415 V 50kA em  380/415 V TM320D 224A a 320A CVS400F3320 CVS400N3320 TM400D 280A a 400A CVS400F3400 CVS400N3400 36kA em  380/415 V 50kA em  380/415 V TM500D 350A a 500A CVS630F3500 CVS630N3500 TM600D 420A a 600A CVS630F3630 CVS630N3630 Capacidades de Interrupção (Icu) Easypact CVS (kA) CVS 100/250 CVS 400/630 Tensão nominal de operação (Ue) Tipo B Tipo F Tipo F Tipo N 220/240Vca 40 70 40 70 380/415Vca 25 36 36 50 440Vca 20 36 30 42 Aplicações Residencial Predial Industrial Acessórios CVS 100-250A CVS 400-630A Contato Auxiliar OF ou SD 29450 Bobina de Abertura (MX) CA 110-130V LV429386 220-240V LV429387 CC 24V LV429390 48V LV429392 125V LV429393 Bobina de Mínima Tensão (MN) CA 110-130V LV429406 220-240V LV429407 CC 24V LV429410 48V LV429412 125V LV429413 Manopla  Rotativa Direta LV429337 LV432597 Manopla Rotativa  Prolongada LV429338 LV432598 Travamento  por cadeado  (removível) 29370 Disjuntores Ajustáveis

EasyPact  CVS Disparadores  termomagnéticos TM-D Termomagnético (Ir) Proteção térmica com valor de corrente ajustável de 70 a 100% Ir. Proteção Magnética (Im) Proteção contra curtos-circuitos com valor fixo ou ajustável de Im Versão Disponível Tripolar Funções e Características  EasyPact CVS 100 a 600A 1. Proteção contra sobrecargas2. Proteção contra curtos-circuitos 1 2 0 Ir Im I I … Simplicidade Somente dois tamanhos de chassi•   Tamanho 1  100 – 250A •   Tamanho 2  400 – 600A Auxiliares encaixáveis comuns Auxiliares, tais como contato (auxiliar/alarme), bobinas de abertura e mínima tensão, são comuns para toda a gama de disjuntores em caixa moldada EasyPact CVS. EasyPact CVS 100/160/250B/F (25kA/38kA em 380/415 V) Disparador Termomagnético TM-D Corrente  Nominal (A) Ajuste (A) Referências Referências Corrente  térmica 25kA em 380/415 V 36kA em 380/415 V TM16D 11,2A a 16A CVS100B3016 CVS100F3016 TM25D 17,5A a 25A CVS100B3025 CVS100F3025 TM32D 22,4A a 32A CVS100B3032 CVS100F3032  TM40D 28A a 40A CVS100B3040 CVS100F3040 TM50D 35A a 50A CVS100B3050 CVS100F3050 TM63D 44,1A a 63A CVS100B3063 CVS100F3063 TM80D 56A a 80A CVS100B3080 CVS100F3080 TM100D 70A a 100A CVS100B3100 CVS100F3100 25kA em 380/415 V 36kA em 380/415 V TM125D 87,5A a 125A CVS160B3125 CVS160F3125 TM160D 112A a 160A CVS160B3160 CVS160F3160 25kA em 380/415 V 36kA em 380/415 V TM200D 140A a 200A CVS250B3200 CVS350F3200 TM250D 175A a 250A CVS250B3250 CVS250F3250 EasyPact CVS 400/630F/N (36kA/50kA em 380/415 V) Disparador Termomagnético TM-D Corrente  Nominal (A) Ajuste (A) 3P 3D 3P 3D 36kA em  380/415 V 50kA em  380/415 V TM320D 224A a 320A CVS400F3320 CVS400N3320 TM400D 280A a 400A CVS400F3400 CVS400N3400 36kA em  380/415 V 50kA em  380/415 V TM500D 350A a 500A CVS630F3500 CVS630N3500 TM600D 420A a 600A CVS630F3630 CVS630N3630 Capacidades de Interrupção (Icu) Easypact CVS (kA) CVS 100/250 CVS 400/630 Tensão nominal de operação (Ue) Tipo B Tipo F Tipo F Tipo N 220/240Vca 40 70 40 70 380/415Vca 25 36 36 50 440Vca 20 36 30 42 Aplicações Residencial Predial Industrial Acessórios CVS 100-250A CVS 400-630A Contato Auxiliar OF ou SD 29450 Bobina de Abertura (MX) CA 110-130V LV429386 220-240V LV429387 CC 24V LV429390 48V LV429392 125V LV429393 Bobina de Mínima Tensão (MN) CA 110-130V LV429406 220-240V LV429407 CC 24V LV429410 48V LV429412 125V LV429413 Manopla  Rotativa Direta LV429337 LV432597 Manopla Rotativa  Prolongada LV429338 LV432598 Travamento  por cadeado  (removível) 29370 Disjuntores Ajustáveis
