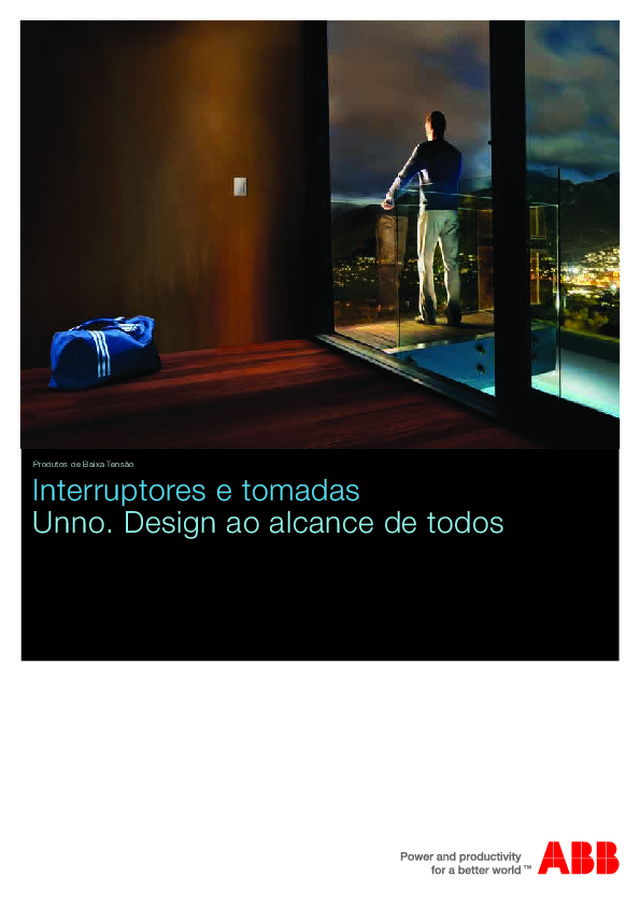

Interruptores e tomadas   Unno. Design ao alcance de todos Produtos de Baixa Tensão

2  Unno. Design ao alcance de todos | Interruptores e tomadas

Interruptores e tomadas | Unno. Design ao alcance de todos  3  Versatilidade, escolha a sua cor! Se você quer ter uma casa com a  sua cara, sua escolha é a linha Unno.  Seu design simples e contemporâneo  agrega estilo e personalidade aos  ambientes, sempre com um toque  especial, a cor. A ABB  é líder em tecnologias de energia e automação, proporcionando aos clientes industriais e de concessionárias a melhoria da sua performance energética, além da redução dos impactos ambientais.  O grupo opera em cerca de 100 países e emprega em torno de 145.000 funcionários. Em 2013, a empresa concluiu a construção de uma nova fábrica localizada na cidade de Sorocaba,  São Paulo, onde será produzida a linha Unno.

4  Unno. Design ao alcance de todos | Interruptores e tomadas Oferecemos uma linha elegante, tecnológica, econômica e acima de tudo ecológica. Agora sabemos que é possível unir beleza, funcionalidade, qualidade e sustentabilidade, colocan-do o design ao alcance de todos. Unno é design  Suas linhas retas e sua simplicidade proporcionam um estilo elegante e contemporâneo; mas é a cor que se adapta a to-das as tendências. Com diferentes acabamentos nas laterais, Unno é a combinação perfeita, pois dá vida às placas e inter-ruptores e, portanto, à sua casa.  Unno é tecnologia A experiência da ABB durante todos estes anos agora é refle-tida em novos mecanismos: produzida com matérias-primas dentro dos padrões propostos por orgãos internacionais pen-sando no cuidado com o meio ambiente (RoHS, IEC, INME-TRO), os interruptores Unno são os mais adequados para as novas lâmpadas econômicas, incorporando a proteção infantil nas tomadas 2P + T em todos os seus produtos.  Unno é versátil  Somente a ABB é capaz de criar uma linha com todos os be-nefícios da mais alta qualidade, adaptada ao mercado tanto em design quanto em facilidade de instalação e segurança.  Unno é versatilidade de acordo com o seu estilo. A linha Unno com suas cores, suas linhas retas e seu design  simples, agrega personalidade aos ambientes, proporcionando  para a sua casa, um estilo contemporâneo e único Qualidade e design ao alcance de todos

Interruptores e tomadas | Unno. Design ao alcance de todos  5  Unno é ecodesign A ABB é pioneira em oferecer uma linha ecoprojetada de placas e interruptores. Sempre preocupada com o bem-estar social e ambiental no uso de novas tec-nologias, a ABB contribui para a cons-trução de um mundo melhor para as próximas gerações. A linha Unno tem baixo impacto ambiental em cada um dos  processos de design, produção, logística, venda, uso e reciclagem Estas são algumas das contribuições da linha Unno para a preservação do meio ambiente.   − Os sinalizadores luminosos Unno,  com base na tecnologia de led, pres-supõem uma economia no consumo de energia de 80% e sua vida útil se prolonga por até dez anos    − Os materiais utilizados na linha Unno  são recicláveis e reutilizáveis   − Matérias-primas otimizadas com con- sequente economia de energia nos processos de fabricação

6  Unno. Design ao alcance de todos | Interruptores e tomadas Tranquilidade para o seu lar  Qualidade no desenho técnico A linha Unno foi produzida com base na experiência de mais   de 100 anos da ABB no desenvolvimento de linhas residenciais,  pensadas para melhorar as instalações elétricas, a segurança  do usuário e para proporcionar o bem-estar das pessoas.

Interruptores e tomadas | Unno. Design ao alcance de todos  7  Unno é versatilidade e comodidade  Grande variedade de cores Acabamentos em: Branco (BL), Preto (PT), Cinza (PR), Dourado (DO), Chocolate (CH), Tangerina (TG), Cereja (CE), Lilás (LL), Menta (MN), Mostarda (MS) e Azul (AZ). As cores oferecidas nesta linha dão vida e exclusividade ao seu ambiente. Sendo a Unno uma linha de estética minimalista, de linhas retas e simples, a cor das laterais faz com que cada peça tenha sua própria personalidade, criando assim ambientes totalmente exclusivos. A linha Unno oferece versatilidade e comodidade sem esquecer o design.

8  Unno. Design ao alcance de todos | Interruptores e tomadas Novo design de mecanismo Mais funcional e simples, permitindo de modo seguro realizar as ligações no formato habitual de mercado, evi-tando em todos os casos que haja contatos diretos e in-diretos. Tecla de 46 mm x 22 mm e altura do mecanismo de 27 mm. Conexão avançada O sistema de conexão por contato direto impede que o cabo se solte, segurando-o de modo que a temperatura, o movimento ou mesmo, a passagem do tempo não afe-tem essa conexão. Segurança  Na linha Unno todas as tomadas contam com prote-ção infantil que garante a segurança de todos, espe-cialmente a das crianças nas condições mais adversas, cumprindo a norma IEC 60844-1:2006. Todas as utilidades  Com a máxima qualidade e garantia Design robusto do mecanismo Sistema de funcionamento de contato em balancim indi-reto e ruptura forçada. Este sistema oferece alta robustez e durabilidade, aumentando o ciclo de vida. Suporte reforçado Com exclusivo sistema de fixação dos mecanismos que evita o afundamento ou deslocamento. Fabricado em poli-carbonato, material de alta resistência e rigidez.

Interruptores e tomadas | Unno. Design ao alcance de todos  9  Visibilidade Iluminação com LED branco que tem mais luminosidade. Economia de energia de até 80% e maior duração. Amplas dimensões das placas Permite corrigir as possíveis imperfeições na instalação dos interruptores nas paredes. Rápida conexão Extração e fixação frontal do mecanismo. Com duas opções de instalação que garantem mecanismos bem alinhados: 1. Montagem de suporte e depois conexão 2. Conexão e depois montagem do suporte Click!

10  Unno. Design ao alcance de todos | Interruptores e tomadas Interruptores Acessórios Acessórios Unno Interruptores luminosos Pulsadores Descrição Tipo Cor Dados técnicos Interruptorsimples N1101 BLBN  1) 10 AX 110-127 V~/250 V~  Ilumináveis com lâmpadasLED. Ref: N1191BL Interruptorparalelo N1102 BLBN  1) Interruptor intermediario N1110 BLBN  1) Interruptor bipolar 20 A N1101.7 BL BN  1) 20 A 110-127 V~/250 V~ Interruptor bipolar paralelo 16 A N1102.2 BL 16 A 110-127 V~/250 V~ Descrição Tipo Cor Dados técnicos Interruptor simple N1101.3 BL BN  1) 10 AX  110-127 V~/250 V~ LED branco bivolt, diodo retifi cador e dois cabos de 100 mm Interruptor paralelo N1102.3 BL BN  1) Descrição Tipo Cor Dados técnicos Con símbolo campainha N1104 BLBN  1) 10 A  110-127 V~/250 V~ Iluminados com lâmpadas LED. Ref: N1191BL Con símbolo minuteria N1104.2 BLBN  1) Descrição Tipo Cor Dados técnicos Módulo cego N1100 BL - Descrição Tipo Cor Dados técnicos Módulo saída de fi o N1107 BL - Descrição Tipo Cor Dados técnicos Dimmer rotativo N1160.L BL 110-127 V~ 60 Hz Lâmpadas incandescentes ou halógenas 110-127 V~. 50-500 W Permite controlar a regulação do sistema rotativo Proteção contra sobrecargas e curto-circuito por meio de um fusível térmico não rearmável Descrição Tipo Cor Dados técnicos Cigarra bivolt N1119 BL 8 VA 110-127 V~/250 V~ Com parafuso de ajustedo volume Potência sonora a 1 m: 75 dB Descrição Tipo Cor Dados técnicos Tomada  para telefoneRJ11 N1117 BL Conector 4 fi os cat. 3Conexão sem parafusos Conformidade com FCC parte 68 subparte F. Com contatos de bronze de fósforo, disponível em 4 pinos banhados a ouro 15 microns Módulos de comunicação Mecanismos para embutir - 1 módulo Descrição Tipo Cor Dados técnicos Dimmer rotativo N1160.E BL 220 V~ 50-60 Hz Lâmpadas incandescentes ou halógenas 220 V~. 50-700 W Permite controlar a regulação do sistema rotativo Proteção contra sobrecargas e curto-circuito por meio de um fusível térmico não rearmável 1)  Branco negro (espelho branco com moldura negra)

Interruptores e tomadas | Unno. Design ao alcance de todos  11  Tomadas Interruptores Tomadas de telefone Unno Mecanismos para embutir - 2 módulos Conectores para TV Descrição Tipo Cor Dados técnicos Interruptor bipolar 32 A N1201.8 BL 32 A 110-127 V~/250 V~ Descrição Tipo Cor Dados técnicos Tomada tipo Telebras N1217.1 BL Com sistema de conexão através de barras (não é necessário abrir a tomada Descrição Tipo Cor Dados técnicos Tomada para telefone e informática RJ45 cat 5E N1118.5 BL Conector 8 fi os cat.5E Conformidade com FCC parte 68 subparte F. Com contatos de bronze de fósforo, disponível em 4 pinos banhados a ouro 15 microns Descrição Tipo Cor Dados técnicos Tomada RJ45 cat 5E N1118.6 BL Conector 8 fi os cat.6 Conformidade com FCC parte 68 subparte F. Com contatos de bronze de fósforo, disponível em 4 pinos banhados a ouro 15 microns Descrição Tipo Cor Dados técnicos Tomada coaxial TV N1150 BL Tipo FConector roscado Descrição Tipo Cor Dados técnicos Tomada 2P+T N1136 BLRJ 10 A antichoque Tomada  2P+T N1136.2 BL RJ 20 A antichoque Módulos de comunicação Mecanismos para embutir - 1 módulo

12  Unno. Design ao alcance de todos | Interruptores e tomadas Unno Placas 4” x 4” Placas 4” x 2” Placas Descrição Tipo Cor Dados técnicos Placa cega N1370.1  BL Com pré-corte para saída de fi o Medidas 115x80 mm Para caixas 4’’x2’’ Descrição Tipo Cor Dados técnicos Placa 1+1 postos N1671.1 BL Medidas 115x128 mm Para caixas 4’’x4’’ Descrição Tipo Cor Dados técnicos Placa 2+2 postos N1672.1 BL Medidas 115x128 mm Para caixas 4’’x4’’ Descrição Tipo Cor Dados técnicos Placa 2+2 postos separados N1672.4 BL Medidas 115x128 mm Para caixas 4’’x4’’ Descrição Tipo Cor Dados técnicos Placa 3+3 postos N1673.6 BL Medidas 115x128 mm Para caixas 4’’x4’’ Descrição Tipo Cor Dados técnicos Placa cega N1670 BL Medidas 115x128 mm Para caixas 4’’x4’’ Descrição Tipo Cor Dados técnicos Placa 1 posto vertical N1371.1V BL Medidas 115x80 mm Para caixas 4’’x2’’ Descrição Tipo Cor Dados técnicos Placa 1 posto horizontal N1371.1 BL Medidas 115x80 mm Para caixas 4’’x2’’ Descrição Tipo Cor Dados técnicos Placa 2 postos N1372.1 BL Medidas 115x80 mm Para caixas 4’’x2’’ Descrição Tipo Cor Dados técnicos Placa 2 postos separados N1372.2 BL Medidas 115x80 mm Para caixas 4’’x2’’ Descrição Tipo Cor Dados técnicos Placa 3 postos N1373.1 BL Medidas 115x80 mm Para caixas 4’’x2’’

Interruptores e tomadas | Unno. Design ao alcance de todos  13  Unno Troca LED Descrição Tipo Cor Dados técnicos Suporte módulo 4’’x4’’ N1673.9 BLPTPRDOCHTGCELLMNMSAZ BrancoPretoCinzaDouradoChocolateTangerinaCerejaLilásMentaMostardaAzul Medidas 115x128 mmPara placas 4’’x4’’ Descrição Tipo Cor Dados técnicos Suporte módulo 4’’x2’’ N1373.9 BLPTPRDOCHTGCELLMNMSAZ BrancoPretoCinzaDouradoChocolateTangerinaCerejaLilásMentaMostardaAzul Medidas 115x80 mmPara placas 4’’x2’’ Descrição Tipo Cor Dados técnicos Suporte módulo vertical 4’’x2’’ N1371.9V  BL PTPRDOCHTGCELLMNMSAZ BrancoPretoCinzaDouradoChocolateTangerinaCerejaLilásMentaMostardaAzul Medidas 115x80 mmPara placas 4’’x2’’ Descrição Tipo Cor Dados técnicos Troca LED N1191 BL LED branco matriz  Bivolt, com retifi -cador de diodo e dois cabos de 100 mm. Suportes

14  Unno. Design ao alcance de todos | Interruptores e tomadas Mecanismos Unno com parafuso Unno Esquemas de ligação Interruptor simples N1101 Interruptor simples com LED N1101.3 Lâmpada LED N1191 BL Interruptor paralelo N1102 Interruptor paralelo com LED N1102.3 Lâmpada LED N1191 BL Pulsador N1104 Cigarra 1M N1119 N1101.7 N1201.8 N1102.2 Dimmer N1160 Tomada 2P + T N1136/N1136.2 Interruptor bipolar 20 A Interruptor bipolar 32 A Apagador escalera - Apagador 4 vias - Apagador paralelo N1102/N1102.3  -  N1110  -  N1102/N1102.3 Interruptor bipolar paralelo 16 A 14 N L APAGADOR SENCILLO N1101 N L APAGADOR SENCILLO CON LAMPARA DE ORIENTACION N1101.3   APAGADOR ESCALERA N1102 N L APAGADOR ESCALERA CON LAMPARA DE ORIENTACION N1102.3 N L   N L PULSADOR N1104 N L ZUMBADOR N1119 N L N L N1160 N L TOMA DE CORRIENTE ATERRIZADA 1M N1128 INTERRUPTOR BIPOLAR 20A STEP - UNNO LN INTERRUPTOR BIPOLAR 32A  ZENIT - STEP - UNNO LN LN INTERRUPTOR BIPOLAR PARALELO 16A ZENIT - STEP - UNNO L1 LA 2 3 B C L1 LA 2 3 B C N L APAGADOR ESCALERA - APAGADOR 4 VIAS - APAGADOR ESCALERA N1102 / N1102.3  -  N1110 -  N1102 / N1102.3
