Minidisjuntores

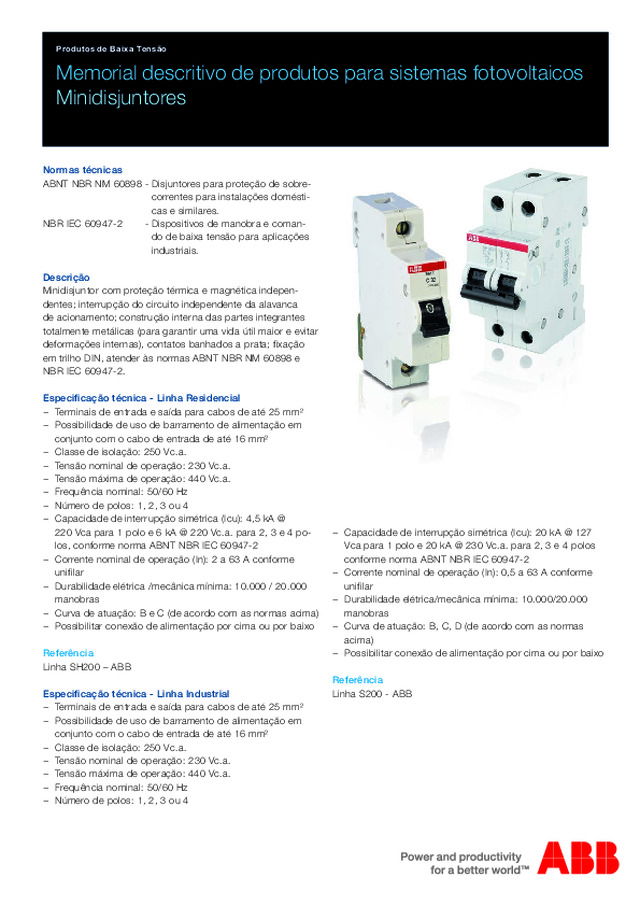

Memorial descritivo de produtos para sistemas fotovoltaicos Minidisjuntores Produtos de Baixa Tensão Normas técnicas ABNT NBR NM 60898 - Disjuntores para proteção de sobre- correntes para instalações domésti-cas e similares. NBR IEC 60947-2  - Dispositivos de manobra e coman- do de baixa tensão para aplicações industriais. Descrição Minidisjuntor com proteção térmica e magnética indepen-dentes; interrupção do circuito independente da alavanca de acionamento; construção interna das partes integrantes totalmente metálicas (para garantir uma vida útil maior e evitar deformações internas), contatos banhados a prata; fixação em trilho DIN, atender às normas ABNT NBR NM 60898 e NBR IEC 60947-2. Especificação técnica - Linha Residencial   − Terminais de entrada e saída para cabos de até 25 mm²   − Possibilidade de uso de barramento de alimentação em  conjunto com o cabo de entrada de até 16 mm²   − Classe de isolação: 250 Vc.a.   − Tensão nominal de operação: 230 Vc.a.   − Tensão máxima de operação: 440 Vc.a.   − Frequência nominal: 50/60 Hz   − Número de polos: 1, 2, 3 ou 4   − Capacidade de interrupção simétrica (Icu): 4,5 kA @  220 Vca para 1 polo e 6 kA @ 220 Vc.a. para 2, 3 e 4 po-los, conforme norma ABNT NBR IEC 60947-2   − Corrente nominal de operação (In): 2 a 63 A conforme  unifilar   − Durabilidade elétrica /mecânica mínima: 10.000 / 20.000  manobras   − Curva de atuação: B e C (de acordo com as normas acima)   − Possibilitar conexão de alimentação por cima ou por baixo Referência Linha SH200 – ABB Especificação técnica - Linha Industrial   − Terminais de entrada e saída para cabos de até 25 mm²   − Possibilidade de uso de barramento de alimentação em  conjunto com o cabo de entrada de até 16 mm²   − Classe de isolação: 250 Vc.a.   − Tensão nominal de operação: 230 Vc.a.   − Tensão máxima de operação: 440 Vc.a.   − Frequência nominal: 50/60 Hz   − Número de polos: 1, 2, 3 ou 4   − Capacidade de interrupção simétrica (Icu): 20 kA @ 127  Vca para 1 polo e 20 kA @ 230 Vc.a. para 2, 3 e 4 polos conforme norma ABNT NBR IEC 60947-2   − Corrente nominal de operação (In): 0,5 a 63 A conforme  unifilar   − Durabilidade elétrica/mecânica mínima: 10.000/20.000  manobras   − Curva de atuação: B, C, D (de acordo com as normas  acima)   − Possibilitar conexão de alimentação por cima ou por baixo Referência Linha S200 - ABB

ABB Ltda Produtos de Baixa TensãoAvenida do Anastácio, 74005119-900 - São Paulo - SP  Contact center: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.  www.abb.com.br BRCC-12/15 Especificação técnica - Linha de Alta Performance   − Terminais de entrada e saída para cabos de até 25 mm²   − Possibilidade de uso de barramento de alimentação em  conjunto com o cabo de entrada de até 16 mm²   − Classe de isolação: 690 Vc.a.   − Tensão nominal de operação: 400/690 Vc.a @ ABNT   NBR IEC 60947-2   − Tensão máxima de operação: 690 Vc.a @ ABNT   NBR IEC 60947-2   − Frequência nominal: 50/60 Hz   − Número de polos: 1, 2, 3 ou 4   − Capacidade de interrupção simétrica (Icu): 50 kA @  240/415 Vc.a e 30 kA @ 500 Vc.c. para 4 polos conforme norma ABNT NBR IEC 60947-2   − Corrente nominal de operação (In): 6 a 125 A conforme  unifilar   − Durabilidade elétrica/mecânica mínima: 10.000 manobras  @ 32 A   − Curva de atuação: B, C, D e K (de acordo com as   normas acima)   − Possibilitar conexão de alimentação por cima ou por baixo Referência Linha S800 - ABB
