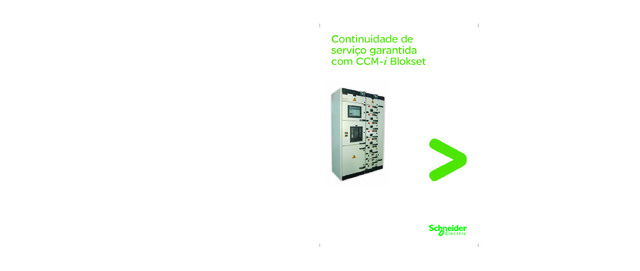

Continuidade de serviço garantida com CCM- i Blokset Vantagens operacionais ■ Aumento de produtividade; supervisão remota das operações do sistema; programação e conﬁ guração em tempo real ■ Redução de tempos de parada, devido a alarmes preditivos e localização de falhas ■ Redução no cabeamento. Eliminação de cabos de status de entradas e saídas ■ Baixo custo de instalação. O CCM-i pode reduzir o custo da instalação total em até 20% ■ A aplicação de uma rede de comunicação permite a remoção, substituição e a reconﬁ guração dos dispositivos no CCM-i, sem a interrupção do processo que estiver em andamento ■ Redução do número de switches Ethernet graças à tecnologia Daisy Chain Características principais ■ Capacidade de monitoramento remoto (web) ■ Capacidade de diagnóstico e aquisição de dados ■ Manutenção através da rede de comunicação ■ Redução de cabeamento de campo ■ Facilidade de conﬁ guração ■ Compatibilidade com arquiteturas de comunicação abertas ■ Resistência ao arco elétrico inclusive no interior das gavetas conforme IEC 61641 Centro de Controle de Motores Blokset com comunicação em Ethernet CCM- i Benefícios com a utilização da solução Transparent Ready baseada em Ethernet: Flexibilidade ■ Ampla variedade de controladores lógicos programáveis e de tipos de entradas e saídas Redes eﬁ cientes ■ Cada dispositivo possui porta de comunicação que pode ser diagnosticada e conﬁ gurada local ou remotamente Segurança ■ Conformidade com a NBR IEC 60439-1, além de oferecer resistência ao arco interno (inclusive na parte interna da gaveta) conforme IEC 61641 e AS 3439-1 Rentabilidade ■ Redução de tempos de parada e capacidade de realizar manutenções preventivas e preditivas Disponibilidade ■ Acesso remoto através de qualquer ponto da rede, fornecendo a informação no momento e local necessários Dados em tempo real ■ Medição de energia de qualquer circuito onde haja necessidade Monitoramento através de gráﬁ cos e tabelas ■ Alarmes conﬁ gurados pelo usuário Históricos e tendências ■ Registro de dados e relatório de tendências. ■ Armazenagem dos sinais de onda associados a cada evento Flexibilidade e crescimento modular Registro de alarmes e eventos Monitoramento da capacidade térmica, corrente e tensão Sistema de conexão robusto e seguro ■ Proporciona maiores velocidades e maior distância de comunicação ■ Conheça quais proteções são ativadas e porquê. ■ Analise quais são as causas e quando cada uma ocorre. ■ Aprenda a evitar as falhas nos motores e como solucionar os problemas em sua instalação. ■ Armazene seus registros históricos e analise-os com gráﬁ cos de tendências. Comunicação de alto desempenho e capacidade de aquisição e monitoramento de dados. CCM- i - com solução Transparent Ready que se baseia em Ethernet (com a ﬂ exibilidade de suporte e disponibilidade de acessórios), TCP/IP (recursos de informática e internet) e Modbus (o mais aberto e consagrado protocolo de automação industrial). Ethernet Modbus TCP-/IP As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. P.148.00-07/08 contatos comerciais SÃO PAULO - SP - Av. das Nações Unidas, 18.605 CEP 04795-100Tel.: 0_ _11 2165-5400 - Fax: 0_ _11 2165-5391 RIBEIRÃO PRETO - SP - Rua Chile, 1711 - cj. 304 Millennium Work Tower - Jd. Irajá - CEP 14020-610Tel.: 0_ _16 2132-3150 - Fax: 0_ _16 2132-3151 RIO DE JANEIRO - RJ - Rua da Glória, 344 - salas 602 e 604 Glória - CEP 20241-180Tel.: 0_ _21 2111-8900 - Fax: 0_ _21 2111-8915 BELO HORIZONTE - MG - Rua Pernambuco, 353 - sala 1602 Edifício Goeldi Center - Funcionários - CEP 30130-150Tel.: 0_ _31 4009-8300 - Fax: 0_ _31 4009-8320 CURITIBA - PR - Av. João Bettega, 5480 - CIC CEP 81350-000Tel.: 0_ _41 2101-1299 - Fax: 0_ _41 2101-1276 FORTALEZA - CE - Av. Desembargador Moreira, 2120 - salas 807 e 808 - Aldeota - CEP 60170-002 - Equatorial Trade CenterTel.: 0_ _85 3244-3748 - Fax: 0_ _85 3244-3684 GOIÂNIA - GO - Rua 84, 644 - sala 403 - Setor Sul CEP 74083-400Tel.: 0__62 2764-6900 - Fax: 0_ _62 2764-6906 JOINVILLE - SC - Rua Marquês de Olinda, 1211 - 1º andar Bairro Santo Antônio - CEP 89218-250Tels.: 0_ _47 3425-1200 / 3425-1201 / 3425-1221 PARNAMIRIM - RN - Av. Abel Cabral, 93 - Nova Parnamirim CEP 59151-250Tel.: 0_ _84 4006-7000 - Fax: 0_ _84 4006-7002 PORTO ALEGRE - RS - Rua Ernesto da Fontoura, 1479 salas 706 a 708 - São Geraldo - CEP 90230-091Tel.: 0_ _51 2104-2850 - Fax: 0_ _51 2104-2860 RECIFE - PE - Rua Ribeiro de Brito, 830 - salas 1603 e 1604 Edifício Empresarial Iberbrás - Boa Viagem - CEP 51021-310Tel.: 0_ _81 3366-7070 - Fax: 0_ _81 3366-7090 SALVADOR - BA - Av. Tancredo Neves, 1632 - salas 812, 813 e 814 - Edifício Salvador Trade Center - Torre Sul - Caminho das Árvores - CEP 41820-021Tel.: 0_ _71 3183-4999 - Fax: 0_ _71 3183-4990 SÃO LUÍS - MA - Av. dos Holandeses, lotes 6 e 7 - quadra 33 Ed. Metropolitan Market Place - sala 601 - Ipem CalhauCEP 65071-380Tel.: 0_ _98 3227-3691 Schneider Electric Brasil Ltda MATRIZ SÃO PAULO/SP - Av. das Nações Unidas, 18.605 Santo Amaro - CEP 04753-100CNPJ: 82.743.287/0027-43 - IE: 148.061.989.116 FÁBRICAS GUARAREMA/SP - Estrada Municipal Noriko Hamada, 180 Lambari - CEP 08900-000CNPJ: 82.743.287/0012-67 - IE: 331.071.296.119 SUMARÉ/SP - Av. da Saudade, 1125 - Frutal - CEP 13171-320 CNPJ: 82.743.287/0008-80 - IE: 671.008.375.110 Call Center: 0800 7289 110 ou (11) 3468-5791 [email protected] www.schneider-electric.com.br wap.schneider.com.br Parceria com: Conheça o calendário de treinamentos técnicos: www.schneider-electric.com.br Mais informações: tel. (11) 2165-5350 ou [email protected] SÃO PAULO/SP - Av. Nações Unidas, 23.223 - Jurubatuba CEP 04795-907CNPJ: 82.743.287/0001-04 - IE: 116.122.635.114 CURITIBA/PR - Rua João Bettega, 5.480 - CIC - CEP 81350-000 CNPJ: 05.389.801/0001-04 - IE: 90.272.772-81 CCMi 0408 mac.indd 1 CCMi 0408 mac.indd 1 8/11/08 12:01:08 PM 8/11/08 12:01:08 PM

TeSys pro te ct ed CCM- i Blokset Comunicação avançada multiprotocolo e transparente, flexível e expansível , para aplicações de automação. O relé de proteção de motores com Sexto Sentido. Te Sys T O relé TeSys T tem capacidade para desempenhar as seguintes funções: proteção, monitoramento, controle, diagnóstico e registro de dados estatísticos e históricos. O mapeamento destas variáveis poderá ser personalizado e aleatório. Parâmetros de proteção ■ Sobrecarga térmica ■ Temperatura do motor por sondas ■ Fuga à terra ■ Desequilíbrio e falta de fase ■ Sub e sobrecorrente ■ Sub e sobretensão (1) ■ Sub e sobrepotência e fator de potência (1) ■ Reversão de fase ■ Partida longa e rotor bloqueado Parâmetros de controle ■ 6 entradas digitais (expansível até 10 entradas) ■ 4 saídas a relé de 5 A ■ Controle local ou remoto Parâmetros de medição ■ Possibilidade de exportar todos os parâmetros em Excel ■ Capacidade térmica ■ Corrente média e por fase ■ Tensão média e por fase (1) ■ Desequilíbirio de fase ■ Fator de potência (1) ■ Potência ativa e reativa (1) ■ Energia consumida (KWh) (1) ■ Freqüência de linha (1) (1) com o uso do módulo de expansão Características do relé de proteção de motores Te Sys T Programação e conﬁ guração ■ Funções de lógica programáveis com timer, contadores e tabelas lógicas através de lógica por diagrama de blocos ou lista de instrução ■ Registros internos de usuário Diagnóstico ■ Diagnóstico através de LEDs localizados na parte frontal do relé ■ Capacidade para uma IHM externa dedicada ■ Registro das condições de trip com marcação da data e hora da ocorrência ■ Condições do status da última partida ■ Contadores internos de falhas gerais e individuais ■ Diagnóstico do código de falha Funções estatísticas e históricas ■ Registro do número de horas de trabalho do motor ■ Registro do número de comandos e de quantas vezes o motor efetivamente partiu ■ Corrente máxima da última partida ■ Registro do número de falhas por curto-circuito ■ Registro do número de falhas por falta de fase ■ Registro do número de falhas por sobrecarga ■ Histórico com capacidade de armazenagem das 5 últimas falhas ■ Botão de reset local, situado na parte frontal. ■ Capacidade de transmitir os parâmetros de controle e monitoramento, além de permitir a parametrização através de diferentes redes de comunicação nativas no produto, sem a utilização de gateways ou interfaces. Possui também uma segunda porta de comunicação Modbus para conectar a uma Interface Homem-Máquina ou a uma gateway Ethernet (ETG 100). ■ Proteção de corrente de fuga à terra interna ou externa através de um toróide, dependendo da sensibilidade desejada. ■ TeSys T suporta a troca de dados de forma acíclica, com o uso das constantes PKW para otimizar a amplitude de comunicação. MAGELIS, COMPACT e SMART i-PC Interfaces homem-máquina ■ Gravação de vídeo e áudio ■ Web gate (Webserver) ■ Comunicação - Ethernet Modbus TCP/IP- Modbus RTU- CanOpen- Proﬁ bus DP- DeviceNet ■ Compatível com protocolos de terceiros ALTIVAR 31 Inversor de freqüência ■ Capacidades de 0,37 kW a 15 kW ■ Comunicação - Ethernet Modbus TCP/IP- Modbus RTU- CanOpen- Proﬁ bus DP- DeviceNet ■ Conjugado constante e variável ADVANTYS STB Entradas e saídas remotas modulares ■ Comunicação - Ethernet Modbus TCP/IP- Modbus RTU- CanOpen- Proﬁ bus DP- DeviceNet ■ Integração total com inversores e TeSys U CCM- i com inteligência integrada VIJEO HISTORIAN O Vijeo Historian é uma ferramenta de software que permite: ■ Gerar e gravar relatórios diretamente nos servidores ■ Análise simples e rápida das informações ■ Acesso a dados em tempo real e históricos armazenados ■ Acesso direto às variáveis, alarmes e gráﬁ cos de tendência de múltiplos sistemas SCADA ■ Reduzir tempo de instalação e integração por ser baseado em MS SQL 2005 A linha de CCMs Inteligentes Blokset é uma solução que integra componentes de automação e controle, os quais podem ter várias conﬁ gurações de E/S, através de uma ligação por ﬁ os ponto a ponto ou um barramento de comunicação Ethernet Modbus TCP/IP (com opção para Modbus RTU, Proﬁ bus e DeviceNet). A integração de monitoramento e controle das variáveis permite fornecer, por meio de relés inteligentes que garantem coordenação total ou tipo 2, inversores de freqüência e soft starters, uma proteção elétrica completa aos motores do processo, tais como sobrecargas, subcargas, sobre e subtensões, desbalanceamento de tensão e corrente, correntes de fuga à terra, monitoramento de harmônicos, fator de potência, etc. Toda a lógica de operação pode ser controlada ou arquivada no processador de um controlador programável Modicon Quantum, Premium ou M340, dentre outros. Todos os parâmetros dos componentes inteligentes são visíveis através de IHM ou PC industrial Magelis em forma de medidores analógicos, gráﬁ cos de tendências e campos de dados e, com a solução Transparent Ready baseada na arquitetura da rede Ethernet Modbus TCP/IP, estes dados podem ser visualizados a partir de qualquer ponto da instalação ou do mundo. No modelo ﬁ xo é possível agregar até 42 partidas por coluna com apenas 6 nós de rede, graças à integração com Advantys STB, economizando espaço físico, com alta conﬁ abilidade devido às partidas TeSys U com coordenação total. Para o modelo extraível, as gavetas podem ser extraídas, com a porta aberta ou fechada dependendo do modelo escolhido. A continuidade de serviço é garantida e a qualidade é assegurada pela concepção construtiva do painel deﬁ nido pela NBR IEC 60439-1 obedecendo ao conceito TTA. Além dessa conﬁ abilidade assegurada pela norma, o Blokset ainda suporta os efeitos do arco elétrico conforme IEC 61641 e AS3439-1 garantindo segurança às pessoas e instalações. ALTIVAR 71 / 61 Inversor de freqüência ■ Capacidades de 0,37 kW a 630 kW para Altivar 71 e 0,75 kW a 800 kW para Altivar 61 ■ Comunicação - Ethernet Modbus TCP/IP- Modbus RTU- CanOpen- Proﬁ bus DP- DeviceNet ■ Conjugado constante e variável Possibilidade de parametrização e supervisão local e remota, além do acesso a esquemas diretamente nas telas da IHM ou PC industrial. TeSys T Relé eletrônico para proteção de motores ■ Para motores de 0,4 A a 810 A ■ Programável ■ Lógica por blocos ou lista de instruções ■ Até 10 entradas e 4 saídas a relé ■ Comunicação - Ethernet Modbus TCP/IP- Modbus RTU- CanOpen- Proﬁ bus DP- DeviceNet ALTISTART 48 Soft Starter ■ Capacidades de 2,2 kW a 1200 kW ■ Comunicação - Ethernet Modbus TCP/IP- Modbus RTU- CanOpen- Proﬁ bus DP- DeviceNet MICROLOGIC PM 700 SEPAM Para o modelo extraível, há opções para gavetas com inserção e extração com porta aberta ou fechada. Modelos ﬁ xos ou extraíveis que garantem continuidade de serviço. MEDIÇÃO E PROTEÇÃO ■ Multimedidores ■ Relés de proteção ■ Unidades microprocessadas de proteção ■ Comunicação em rede ■ Disjuntores limitadores de corrente SWITCH ETHERNET ■ Gerenciável ou não ■ Permite anel em ﬁ bra ótica TSX ETG 100 Gateway serial Ethernet Modbus TCP/IP ■ Servidor WEB incorporado ■ Fácil conﬁ guração QUANTUM, PREMIUM e M340 Controladores Programáveis Modicon ■ Controle de plantas e processos ■ Redundância hot stand by ■ Diversas redes de comunicação TeSys U Partida integradacom coordenação total ■ Para motores de 0,15 a 32 A ■ Disjuntor-motor ■ Contator ■ Relé inteligente ■ Opção de partida com reversão ■ Comunicação - Ethernet Modbus TCP/IP- Modbus RTU- CanOpen- Advantys STB- Proﬁ bus DP- DeviceNet CCM- i Blokset Centro de Controle de Motores Blokset com opções de comunicação e monitoramento local e remoto. CCMi 0408 mac.indd 2 CCMi 0408 mac.indd 2 8/11/08 12:01:19 PM 8/11/08 12:01:19 PM
