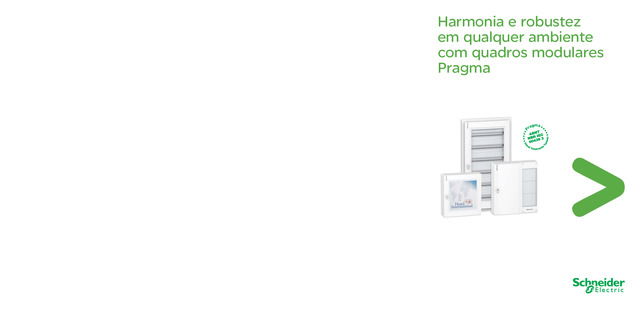

Panorama de Quadros de Distribuição Pragma para Dispositivos Modulares DIN
Referências Quadros modulares Número de módulos por fi la Númerode fi las Capacidade em módulosde 18 mm Corrente nominalIn Barramento de neutro Barramento de terra Referência Referência Número de ligações Número de ligações Sobrepor Embutir total 50 mm 2 25 mm 2 6 mm 2 total 50 mm 2 25 mm 2 6 mm 2 13 módulos 1 13 63 A 11 - 3 2 x 4 13 - 1 3 x 4 PRA20113 PRA25113 2 26 63 A 19 - 3 4 x 4 17 - 1 4 x 4 PRA20213 PRA25213 3 39 90 A 23 - 3 5 x 4 22 - 2 5 x 4 PRA20313 PRA25313 4 52 90 A 27 - 3 6 x 4 26 - 2 6 x 4 PRA20413 PRA25413 18 módulos 1 18 90 A 15 - 3 3 x 4 17 - 1 4 x 4 PRA20118 PRA25118 2 36 90 A 24 1 3 5 x 4 26 1 1 6 x 4 PRA20218 PRA25218 3 54 125 A 24 1 3 5 x 4 26 1 1 6 x 4 PRA20318 PRA25318 4 72 125 A 28 1 3 6 x 4 30 1 1 7 x 4 PRA20418 PRA25418 24 módulos 1 24 125 A 23 1 2 5 x 4 22 1 1 5 x 4 PRA20124 PRA25124 2 48 125 A 29 1 4 6 x 4 27 1 2 6 x 4 PRA20224 PRA25224 3 72 160 A 29 1 4 6 x 4 27 1 2 6 x 4 PRA20324 PRA25324 4 96 160 A 35 1 6 7 x 4 32 1 3 7 x 4 PRA20424 PRA25424 5 120 160 A 35 1 6 7 x 4 32 1 3 7 x 4 PRA20524 PRA25524 6 144 160 A 35 1 6 7 x 4 32 1 3 7 x 4 PRA20624 PRA25624 ( ) Porta deve ser solicitada separadamente. Acessórios Associação de quadros modulares com extensão (1) Quadros modulares Extensões 13/18 módulos 1 fi la PRA06118 2 fi las PRA06218 3 fi las PRA06318 4 fi las PRA06118 + PRA06218 24 módulos 1 fi la PRA06124 2 fi las PRA06224 3 fi las PRA06324 4 fi las PRA06124 + PRA06224 5 fi las PRA06224 + PRA06224 6 fi las PRA06224 + PRA06324 (1) Fornecido um kit de associação PRA90001 por extensão. Extensões para quadros modulares de sobrepor Nº de fi las Capacidade em módulos de 18 mm Associação com quadros modulares Referência 1 7 13/18 módulos PRA06118 2 14 PRA06218 3 21 PRA06318 1 7 24 módulos PRA06124 2 14 PRA06224 3 21 PRA06324 Portas para quadros modulares Transparentepersonalizável Opaca 13 módulos 1 fi la PRA15113 PRA16113 2 fi las PRA15213 PRA16213 3 fi las PRA15313 PRA16313 4 fi las PRA15413 PRA16413 18 módulos 1 fi la PRA15118 PRA16118 2 fi las PRA15218 PRA16218 3 fi las PRA15318 PRA16318 4 fi las PRA15418 PRA16418 24 módulos 1 fi la PRA15124 PRA16124 2 fi las PRA15224 PRA16224 3 fi las PRA15324 PRA16324 4 fi las PRA15424 PRA16424 5 fi las PRA15524 PRA16524 6 fi las PRA15624 PRA16624 Porta opaca para extensões (com fechadura de chave 405)13/18/24 módulos 1 fi la PRA07118 2 fi las PRA07218 3 fi las PRA07318 Montagem das extensõesKit para montagem de aparelhagem modular até 7 módulos PRA90065 Placa fechada p/ montagem de botões, sinalizadores ebotões de emergência PRA90066 Kit de montagem de aparelhos Compact(somente em 24 módulos) - requer 2 fi las da extensão PRA90068 Acessórios elétricos BornesKit de bornes de 50 mm 2 (lote de 2) PRA90045 Kit de bornes de 25 mm 2 (lote de 5) PRA90046 Kit de bornes de 4x6 mm 2 (lote de 10) PRA90047 União de bornesKit de união de 8 blocos (lote de 1) PRA90050 Kit de união de 2 blocos (lote de 10) PRA90049 Suporte de barramentoKit suporte de barramento (lote de 1) PRA90051 Outros acessórios Para colocação em obra Nº de módulos Tipo de quadro Referência Kit de associação 13 embutir PRA90004 Kit de associação 18/24 embutir PRA90005 Kit de associação 13/18/24 sobrepor PRA90001 Reforço exterior metálico 24 sobrepor PRA90003 Placas de fi xação externa 13/18/24 sobrepor PRA90009 Kit de fi xação Dry-wall 13/18/24 embutir PRA90011 Para instalação e acabamentoEspelhos fechados 13 embutir/sobrepor PRA90016 18 embutir/sobrepor PRA90017 24 embutir/sobrepor PRA90018 Obturadores (2x13 + 2x18 + 2x24) 13/18/24 embutir/sobrepor PRA90020 Porta-etiquetas 13 embutir/sobrepor PRA90027 18 embutir/sobrepor PRA90028 24 embutir/sobrepor PRA90029 Bolsa porta esquemas 13/18/24 embutir/sobrepor PRA90082 Compartimentação de fi las 13 embutir/sobrepor PRA90006 18 embutir/sobrepor PRA90007 24 embutir/sobrepor PRA90008 Folhas de etiquetas (lote de 10) 12/18/24 embutir/sobrepor PRA90024 Placas de montagem universal 13 embutir/sobrepor PRA90032 18 embutir/sobrepor PRA90033 24 embutir/sobrepor PRA90034 Para fechamentoFechadura 405 (com 2 chaves) 13/18/24 embutir/sobrepor PRA90039 Kit para lacre 13/18/24 embutir/sobrepor PRA90083 Para portaDobradiça 13/18/24 embutir/sobrepor PRA90043 Quadros modulares de sobrepor Quadros modulares Dimensões (mm) H L P A B 13 módulos 1F 300 336 123(115) 160 200 2F 450 350 3F 600 500 4F 750 650 18 módulos 1F 300 426 125(115) 250 200 2F 450 350 3F 600 500 4F 750 650 24 módulos 1F 300 550 148(136) 340 150 2F 450 300 3F 600 450 4F 750 600 5F 900 750 6F 1050 900 Extensões Extensões Associação comquadros modulares Dimensões (mm)H L P B 1F 13 módulos18 módulos 300 200 115 206 2F 450 356 3F 600 506 1F 24 módulos 300 200 136 175 2F 450 325 3F 600 475 Quadros modulares de embutir Quadros modulares Dimensões (mm) H L P A B C 13 módulos 1F 360 396 21 366 330 86 2F 510 480 3F 660 630 4F 810 780 18 módulos 1F 360 486 23 456 330 86 2F 510 480 3F 660 630 4F 810 780 24 módulos 1F 360 610 30 570 330 95 2F 510 480 3F 660 630 4F 810 780 5F 960 930 6F 1110 1080 L P 20 L P 20 L P 20 Extensões Conheça o calendário de treinamentos técnicos: www.schneider-electric.com.br Mais informações: tel. (11) 2165-5350 ou [email protected] Parceria com: Harmonia e robustez em qualquer ambiente com quadros modulares Pragma Call Center: 0800 7289 110 ou (11) 3468-5791 [email protected] www.schneider-electric.com.br wap.schneider.com.br Schneider Electric Brasil Ltda. As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. P.141.01-11/09 Contatos comerciais: São Paulo (SP): Tel.: (0--11) 2165-5400 - Fax: (0--11) 2165-5391 - Ribeirão Preto (SP): Tel.: (0--16) 2132-3150 - Fax: (0--16) 2132-3151 - Rio de Janeiro (RJ): Tel.: (0--21) 2111-8900 - Fax: (0--21) 2111-8915 - Belo Horizonte (MG): Tel.: (0--31) 3069-8000 - Fax: (0--31) 3069-8020 - Curitiba (PR): Tel.: (0--41) 2101-1200 - Fax: (0--41) 2101-1276 - Fortaleza (CE): Tel.: (0--85) 3308-8100 - Fax: (0--85) 3308-8111 Goiânia (GO): Tel.: (0--62) 2764-6900 - Fax: (0--62) 2764-6906 - Joinville (SC): Tel.: (0--47) 2101-6750 - Fax: (0--47) 2101-6760 - Parnamirim (RN): Tel.: (0--84) 4006-7000 - Fax: (0--84) 4006-7002 - Porto Alegre (RS): Tel.: (0--51) 2104-2850 - Fax: (0--51) 2104-2860 - Recife (PE): Tel.: (0--81) 3366-7070 - Fax: (0--81) 3366-7090 - Salvador (BA): Tel.: (0--71) 3183-4999 - Fax: (0--71) 3183-4990 - São Luís (MA): Tel.: (0--98) 3227-3691
Personalizável?Muito, muito personalizável Pragma, o quadro que se integra a qualquer ambiente Pragma, a nova oferta de quadros modulares foi criada para atender a todas as necessidades.Ela combina ergonomia, facilidade de instalação, robustez e estética com suas inovações, únicas no mercado. Extensão Separa completamente a instalação elétrica, b em locais acessíveis, a área de manuseio de pessoas não qualifi cadas da área de manuseio do eletricista, a área do usuário da área do eletricista, para uma maior segurança. Aumenta o espaço de cabeamento para b assegurar melhores condições de instalação. Podem ser instaladas tomadas industriais, b botões, sinalizadores, botões de emergência, disjuntores em caixa moldada, entre outros. Porta personalizável Permite uma integração estética do quadro b em seu ambiente, possibilitando a instalação de desenhos, fi guras ou até mesmo pinturas, em seu exclusivo sistema de moldura interna, presente nas portas transparentes. Bornes de conexão rápida Através de seu b sistema de instalação e fi xação rápida, garantindo confi abilidade e fl exibilidade no momento de sua instalação. Associação dos quadros É possível associações verticais b e horizontais, oferecendo amplas possibilidades de instalações. Permite uma instalação adaptada b ao espaço disponível. Robustez? Muita, muita robustez Pragma, o quadro reforçado Um chassi extraível, que permite realizar a montagem dos dispositivos elétricos fora do quadro. Placas de entrada para condutores removíveis e desacopláveis. Espelhos individuais, com janelas assimétricas para adaptação do trilho DIN multiposição, que se ajusta em função da altura e da profundidade dos dispositivos a serem instalados. Um quadro em tecnoplástico especialmente elaborado pela Schneider Electric, com grande rigidez e ao mesmo tempo segurança ao usuário. Um quadro classe II com isolamento total, que não requer o aterramento do quadro nem da porta, garantindo a segurança do usuário contra choques elétricos. Portas reversíveis, com dois pontos de fi xação internos,sem direito à fraude. Um maior espaço de cabeamento entre trilhos e paredes laterais. Fácil? Muito, muito fácil Pragma, o quadro quesimplifi ca a instalação Uma gama de quadros pronta a instalar e pensada para os eletricistas: ergonomia e fl exibilidade de instalação. A oferta Pragma é particularmente robusta, notadamente os quadros de 24 módulos com a sua estrutura metálica e face frontal reforçada. Função Este quadro modular de distribuição instala-se em paredes de alvenaria ou em paredes de gesso cartonado. Destina-se às instalações nos setores terciário e residencial. Uma extensão, dedicada ao usuário fi nal, permite instalar dispositivos modulares e especifi camente: tomadas industriais, dispositivos ultraterminal, botões de emergência e outros botões e sinalizadores. Características dos quadros Quadros de 13 e 18 módulos e extensões: tecnoplástico b (1) , cinza metálico e branco titânio. Quadros de 24 módulos: metal e tecnoplástico b (1) , cinza metálico e branco titânio. Portas transparentes: b para quadros de 13 e 18 módulos: tecnoplástico v (1) e cristal, para quadros de 24 módulos: metal e vidro, branco titânio e cristal. v Portas opacas: b para quadros de 13 e 18 módulos: tecnoplástico v (1) e branco titânio, para quadros de 24 módulos: metal e branco titânio, v para extensões: tecnoplástico v (1) e branco titânio. Resistência ao fogo 650°C conforme a norma ABNT NBR IEC 60695-2-11. b Isolamento total classe II: conforme a norma ABNT NBR IEC 60439-3. b Vantagem: devido à sua concepção, o quadro Pragma tem “isolamento total”: não é necessária a ligação à terra de qualquer elemento do quadro, da extensão ou da porta. Grau de proteção de acordo com a norma ABNT NBR IEC 60529: b sem porta: IP30, v com porta: IP40. v Grau de proteção contra os impactos mecânicos conforme a norma IEC 62262: b sem porta: IK08, v com porta: IK09. v Temperatura de utilização: -25°C a +60°C. b (1) Material tecnoplástico especialmente desenvolvido pela Schneider Electric. Elementos fornecidos com cada quadro QuadrosSobrepor Extensões Embutir Etiqueta de identifi cação dos circuitos + porta etiquetas b b Obturador b b Barramentos de terra e neutro: ver quadro de referências b b Etiqueta de identifi cação b b b Dobradiça para fi xação da face frontal b 1 placa fechada por fi la b Quadros 24 módulos Quadros 18 módulos Quadros 13 módulos Extensões
Personalizável?Muito, muito personalizável Pragma, o quadro que se integra a qualquer ambiente Pragma, a nova oferta de quadros modulares foi criada para atender a todas as necessidades.Ela combina ergonomia, facilidade de instalação, robustez e estética com suas inovações, únicas no mercado. Extensão Separa completamente a instalação elétrica, b em locais acessíveis, a área de manuseio de pessoas não qualifi cadas da área de manuseio do eletricista, a área do usuário da área do eletricista, para uma maior segurança. Aumenta o espaço de cabeamento para b assegurar melhores condições de instalação. Podem ser instaladas tomadas industriais, b botões, sinalizadores, botões de emergência, disjuntores em caixa moldada, entre outros. Porta personalizável Permite uma integração estética do quadro b em seu ambiente, possibilitando a instalação de desenhos, fi guras ou até mesmo pinturas, em seu exclusivo sistema de moldura interna, presente nas portas transparentes. Bornes de conexão rápida Através de seu b sistema de instalação e fi xação rápida, garantindo confi abilidade e fl exibilidade no momento de sua instalação. Associação dos quadros É possível associações verticais b e horizontais, oferecendo amplas possibilidades de instalações. Permite uma instalação adaptada b ao espaço disponível. Robustez? Muita, muita robustez Pragma, o quadro reforçado Um chassi extraível, que permite realizar a montagem dos dispositivos elétricos fora do quadro. Placas de entrada para condutores removíveis e desacopláveis. Espelhos individuais, com janelas assimétricas para adaptação do trilho DIN multiposição, que se ajusta em função da altura e da profundidade dos dispositivos a serem instalados. Um quadro em tecnoplástico especialmente elaborado pela Schneider Electric, com grande rigidez e ao mesmo tempo segurança ao usuário. Um quadro classe II com isolamento total, que não requer o aterramento do quadro nem da porta, garantindo a segurança do usuário contra choques elétricos. Portas reversíveis, com dois pontos de fi xação internos,sem direito à fraude. Um maior espaço de cabeamento entre trilhos e paredes laterais. Fácil? Muito, muito fácil Pragma, o quadro quesimplifi ca a instalação Uma gama de quadros pronta a instalar e pensada para os eletricistas: ergonomia e fl exibilidade de instalação. A oferta Pragma é particularmente robusta, notadamente os quadros de 24 módulos com a sua estrutura metálica e face frontal reforçada. Função Este quadro modular de distribuição instala-se em paredes de alvenaria ou em paredes de gesso cartonado. Destina-se às instalações nos setores terciário e residencial. Uma extensão, dedicada ao usuário fi nal, permite instalar dispositivos modulares e especifi camente: tomadas industriais, dispositivos ultraterminal, botões de emergência e outros botões e sinalizadores. Características dos quadros Quadros de 13 e 18 módulos e extensões: tecnoplástico b (1) , cinza metálico e branco titânio. Quadros de 24 módulos: metal e tecnoplástico b (1) , cinza metálico e branco titânio. Portas transparentes: b para quadros de 13 e 18 módulos: tecnoplástico v (1) e cristal, para quadros de 24 módulos: metal e vidro, branco titânio e cristal. v Portas opacas: b para quadros de 13 e 18 módulos: tecnoplástico v (1) e branco titânio, para quadros de 24 módulos: metal e branco titânio, v para extensões: tecnoplástico v (1) e branco titânio. Resistência ao fogo 650°C conforme a norma ABNT NBR IEC 60695-2-11. b Isolamento total classe II: conforme a norma ABNT NBR IEC 60439-3. b Vantagem: devido à sua concepção, o quadro Pragma tem “isolamento total”: não é necessária a ligação à terra de qualquer elemento do quadro, da extensão ou da porta. Grau de proteção de acordo com a norma ABNT NBR IEC 60529: b sem porta: IP30, v com porta: IP40. v Grau de proteção contra os impactos mecânicos conforme a norma IEC 62262: b sem porta: IK08, v com porta: IK09. v Temperatura de utilização: -25°C a +60°C. b (1) Material tecnoplástico especialmente desenvolvido pela Schneider Electric. Elementos fornecidos com cada quadro QuadrosSobrepor Extensões Embutir Etiqueta de identifi cação dos circuitos + porta etiquetas b b Obturador b b Barramentos de terra e neutro: ver quadro de referências b b Etiqueta de identifi cação b b b Dobradiça para fi xação da face frontal b 1 placa fechada por fi la b Quadros 24 módulos Quadros 18 módulos Quadros 13 módulos Extensões
Personalizável?Muito, muito personalizável Pragma, o quadro que se integra a qualquer ambiente Pragma, a nova oferta de quadros modulares foi criada para atender a todas as necessidades.Ela combina ergonomia, facilidade de instalação, robustez e estética com suas inovações, únicas no mercado. Extensão Separa completamente a instalação elétrica, b em locais acessíveis, a área de manuseio de pessoas não qualifi cadas da área de manuseio do eletricista, a área do usuário da área do eletricista, para uma maior segurança. Aumenta o espaço de cabeamento para b assegurar melhores condições de instalação. Podem ser instaladas tomadas industriais, b botões, sinalizadores, botões de emergência, disjuntores em caixa moldada, entre outros. Porta personalizável Permite uma integração estética do quadro b em seu ambiente, possibilitando a instalação de desenhos, fi guras ou até mesmo pinturas, em seu exclusivo sistema de moldura interna, presente nas portas transparentes. Bornes de conexão rápida Através de seu b sistema de instalação e fi xação rápida, garantindo confi abilidade e fl exibilidade no momento de sua instalação. Associação dos quadros É possível associações verticais b e horizontais, oferecendo amplas possibilidades de instalações. Permite uma instalação adaptada b ao espaço disponível. Robustez? Muita, muita robustez Pragma, o quadro reforçado Um chassi extraível, que permite realizar a montagem dos dispositivos elétricos fora do quadro. Placas de entrada para condutores removíveis e desacopláveis. Espelhos individuais, com janelas assimétricas para adaptação do trilho DIN multiposição, que se ajusta em função da altura e da profundidade dos dispositivos a serem instalados. Um quadro em tecnoplástico especialmente elaborado pela Schneider Electric, com grande rigidez e ao mesmo tempo segurança ao usuário. Um quadro classe II com isolamento total, que não requer o aterramento do quadro nem da porta, garantindo a segurança do usuário contra choques elétricos. Portas reversíveis, com dois pontos de fi xação internos,sem direito à fraude. Um maior espaço de cabeamento entre trilhos e paredes laterais. Fácil? Muito, muito fácil Pragma, o quadro quesimplifi ca a instalação Uma gama de quadros pronta a instalar e pensada para os eletricistas: ergonomia e fl exibilidade de instalação. A oferta Pragma é particularmente robusta, notadamente os quadros de 24 módulos com a sua estrutura metálica e face frontal reforçada. Função Este quadro modular de distribuição instala-se em paredes de alvenaria ou em paredes de gesso cartonado. Destina-se às instalações nos setores terciário e residencial. Uma extensão, dedicada ao usuário fi nal, permite instalar dispositivos modulares e especifi camente: tomadas industriais, dispositivos ultraterminal, botões de emergência e outros botões e sinalizadores. Características dos quadros Quadros de 13 e 18 módulos e extensões: tecnoplástico b (1) , cinza metálico e branco titânio. Quadros de 24 módulos: metal e tecnoplástico b (1) , cinza metálico e branco titânio. Portas transparentes: b para quadros de 13 e 18 módulos: tecnoplástico v (1) e cristal, para quadros de 24 módulos: metal e vidro, branco titânio e cristal. v Portas opacas: b para quadros de 13 e 18 módulos: tecnoplástico v (1) e branco titânio, para quadros de 24 módulos: metal e branco titânio, v para extensões: tecnoplástico v (1) e branco titânio. Resistência ao fogo 650°C conforme a norma ABNT NBR IEC 60695-2-11. b Isolamento total classe II: conforme a norma ABNT NBR IEC 60439-3. b Vantagem: devido à sua concepção, o quadro Pragma tem “isolamento total”: não é necessária a ligação à terra de qualquer elemento do quadro, da extensão ou da porta. Grau de proteção de acordo com a norma ABNT NBR IEC 60529: b sem porta: IP30, v com porta: IP40. v Grau de proteção contra os impactos mecânicos conforme a norma IEC 62262: b sem porta: IK08, v com porta: IK09. v Temperatura de utilização: -25°C a +60°C. b (1) Material tecnoplástico especialmente desenvolvido pela Schneider Electric. Elementos fornecidos com cada quadro QuadrosSobrepor Extensões Embutir Etiqueta de identifi cação dos circuitos + porta etiquetas b b Obturador b b Barramentos de terra e neutro: ver quadro de referências b b Etiqueta de identifi cação b b b Dobradiça para fi xação da face frontal b 1 placa fechada por fi la b Quadros 24 módulos Quadros 18 módulos Quadros 13 módulos Extensões
Referências Quadros modulares Número de módulos por fi la Númerode fi las Capacidade em módulosde 18 mm Corrente nominalIn Barramento de neutro Barramento de terra Referência Referência Número de ligações Número de ligações Sobrepor Embutir total 50 mm 2 25 mm 2 6 mm 2 total 50 mm 2 25 mm 2 6 mm 2 13 módulos 1 13 63 A 11 - 3 2 x 4 13 - 1 3 x 4 PRA20113 PRA25113 2 26 63 A 19 - 3 4 x 4 17 - 1 4 x 4 PRA20213 PRA25213 3 39 90 A 23 - 3 5 x 4 22 - 2 5 x 4 PRA20313 PRA25313 4 52 90 A 27 - 3 6 x 4 26 - 2 6 x 4 PRA20413 PRA25413 18 módulos 1 18 90 A 15 - 3 3 x 4 17 - 1 4 x 4 PRA20118 PRA25118 2 36 90 A 24 1 3 5 x 4 26 1 1 6 x 4 PRA20218 PRA25218 3 54 125 A 24 1 3 5 x 4 26 1 1 6 x 4 PRA20318 PRA25318 4 72 125 A 28 1 3 6 x 4 30 1 1 7 x 4 PRA20418 PRA25418 24 módulos 1 24 125 A 23 1 2 5 x 4 22 1 1 5 x 4 PRA20124 PRA25124 2 48 125 A 29 1 4 6 x 4 27 1 2 6 x 4 PRA20224 PRA25224 3 72 160 A 29 1 4 6 x 4 27 1 2 6 x 4 PRA20324 PRA25324 4 96 160 A 35 1 6 7 x 4 32 1 3 7 x 4 PRA20424 PRA25424 5 120 160 A 35 1 6 7 x 4 32 1 3 7 x 4 PRA20524 PRA25524 6 144 160 A 35 1 6 7 x 4 32 1 3 7 x 4 PRA20624 PRA25624 ( ) Porta deve ser solicitada separadamente. Acessórios Associação de quadros modulares com extensão (1) Quadros modulares Extensões 13/18 módulos 1 fi la PRA06118 2 fi las PRA06218 3 fi las PRA06318 4 fi las PRA06118 + PRA06218 24 módulos 1 fi la PRA06124 2 fi las PRA06224 3 fi las PRA06324 4 fi las PRA06124 + PRA06224 5 fi las PRA06224 + PRA06224 6 fi las PRA06224 + PRA06324 (1) Fornecido um kit de associação PRA90001 por extensão. Extensões para quadros modulares de sobrepor Nº de fi las Capacidade em módulos de 18 mm Associação com quadros modulares Referência 1 7 13/18 módulos PRA06118 2 14 PRA06218 3 21 PRA06318 1 7 24 módulos PRA06124 2 14 PRA06224 3 21 PRA06324 Portas para quadros modulares Transparentepersonalizável Opaca 13 módulos 1 fi la PRA15113 PRA16113 2 fi las PRA15213 PRA16213 3 fi las PRA15313 PRA16313 4 fi las PRA15413 PRA16413 18 módulos 1 fi la PRA15118 PRA16118 2 fi las PRA15218 PRA16218 3 fi las PRA15318 PRA16318 4 fi las PRA15418 PRA16418 24 módulos 1 fi la PRA15124 PRA16124 2 fi las PRA15224 PRA16224 3 fi las PRA15324 PRA16324 4 fi las PRA15424 PRA16424 5 fi las PRA15524 PRA16524 6 fi las PRA15624 PRA16624 Porta opaca para extensões (com fechadura de chave 405)13/18/24 módulos 1 fi la PRA07118 2 fi las PRA07218 3 fi las PRA07318 Montagem das extensõesKit para montagem de aparelhagem modular até 7 módulos PRA90065 Placa fechada p/ montagem de botões, sinalizadores ebotões de emergência PRA90066 Kit de montagem de aparelhos Compact(somente em 24 módulos) - requer 2 fi las da extensão PRA90068 Acessórios elétricos BornesKit de bornes de 50 mm 2 (lote de 2) PRA90045 Kit de bornes de 25 mm 2 (lote de 5) PRA90046 Kit de bornes de 4x6 mm 2 (lote de 10) PRA90047 União de bornesKit de união de 8 blocos (lote de 1) PRA90050 Kit de união de 2 blocos (lote de 10) PRA90049 Suporte de barramentoKit suporte de barramento (lote de 1) PRA90051 Outros acessórios Para colocação em obra Nº de módulos Tipo de quadro Referência Kit de associação 13 embutir PRA90004 Kit de associação 18/24 embutir PRA90005 Kit de associação 13/18/24 sobrepor PRA90001 Reforço exterior metálico 24 sobrepor PRA90003 Placas de fi xação externa 13/18/24 sobrepor PRA90009 Kit de fi xação Dry-wall 13/18/24 embutir PRA90011 Para instalação e acabamentoEspelhos fechados 13 embutir/sobrepor PRA90016 18 embutir/sobrepor PRA90017 24 embutir/sobrepor PRA90018 Obturadores (2x13 + 2x18 + 2x24) 13/18/24 embutir/sobrepor PRA90020 Porta-etiquetas 13 embutir/sobrepor PRA90027 18 embutir/sobrepor PRA90028 24 embutir/sobrepor PRA90029 Bolsa porta esquemas 13/18/24 embutir/sobrepor PRA90082 Compartimentação de fi las 13 embutir/sobrepor PRA90006 18 embutir/sobrepor PRA90007 24 embutir/sobrepor PRA90008 Folhas de etiquetas (lote de 10) 12/18/24 embutir/sobrepor PRA90024 Placas de montagem universal 13 embutir/sobrepor PRA90032 18 embutir/sobrepor PRA90033 24 embutir/sobrepor PRA90034 Para fechamentoFechadura 405 (com 2 chaves) 13/18/24 embutir/sobrepor PRA90039 Kit para lacre 13/18/24 embutir/sobrepor PRA90083 Para portaDobradiça 13/18/24 embutir/sobrepor PRA90043 Quadros modulares de sobrepor Quadros modulares Dimensões (mm) H L P A B 13 módulos 1F 300 336 123(115) 160 200 2F 450 350 3F 600 500 4F 750 650 18 módulos 1F 300 426 125(115) 250 200 2F 450 350 3F 600 500 4F 750 650 24 módulos 1F 300 550 148(136) 340 150 2F 450 300 3F 600 450 4F 750 600 5F 900 750 6F 1050 900 Extensões Extensões Associação comquadros modulares Dimensões (mm)H L P B 1F 13 módulos18 módulos 300 200 115 206 2F 450 356 3F 600 506 1F 24 módulos 300 200 136 175 2F 450 325 3F 600 475 Quadros modulares de embutir Quadros modulares Dimensões (mm) H L P A B C 13 módulos 1F 360 396 21 366 330 86 2F 510 480 3F 660 630 4F 810 780 18 módulos 1F 360 486 23 456 330 86 2F 510 480 3F 660 630 4F 810 780 24 módulos 1F 360 610 30 570 330 95 2F 510 480 3F 660 630 4F 810 780 5F 960 930 6F 1110 1080 L P 20 L P 20 L P 20 Extensões Conheça o calendário de treinamentos técnicos: www.schneider-electric.com.br Mais informações: tel. (11) 2165-5350 ou [email protected] Parceria com: Harmonia e robustez em qualquer ambiente com quadros modulares Pragma Call Center: 0800 7289 110 ou (11) 3468-5791 [email protected] www.schneider-electric.com.br wap.schneider.com.br Schneider Electric Brasil Ltda. As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. P.141.01-11/09 Contatos comerciais: São Paulo (SP): Tel.: (0--11) 2165-5400 - Fax: (0--11) 2165-5391 - Ribeirão Preto (SP): Tel.: (0--16) 2132-3150 - Fax: (0--16) 2132-3151 - Rio de Janeiro (RJ): Tel.: (0--21) 2111-8900 - Fax: (0--21) 2111-8915 - Belo Horizonte (MG): Tel.: (0--31) 3069-8000 - Fax: (0--31) 3069-8020 - Curitiba (PR): Tel.: (0--41) 2101-1200 - Fax: (0--41) 2101-1276 - Fortaleza (CE): Tel.: (0--85) 3308-8100 - Fax: (0--85) 3308-8111 Goiânia (GO): Tel.: (0--62) 2764-6900 - Fax: (0--62) 2764-6906 - Joinville (SC): Tel.: (0--47) 2101-6750 - Fax: (0--47) 2101-6760 - Parnamirim (RN): Tel.: (0--84) 4006-7000 - Fax: (0--84) 4006-7002 - Porto Alegre (RS): Tel.: (0--51) 2104-2850 - Fax: (0--51) 2104-2860 - Recife (PE): Tel.: (0--81) 3366-7070 - Fax: (0--81) 3366-7090 - Salvador (BA): Tel.: (0--71) 3183-4999 - Fax: (0--71) 3183-4990 - São Luís (MA): Tel.: (0--98) 3227-3691
Referências Quadros modulares Número de módulos por fi la Númerode fi las Capacidade em módulosde 18 mm Corrente nominalIn Barramento de neutro Barramento de terra Referência Referência Número de ligações Número de ligações Sobrepor Embutir total 50 mm 2 25 mm 2 6 mm 2 total 50 mm 2 25 mm 2 6 mm 2 13 módulos 1 13 63 A 11 - 3 2 x 4 13 - 1 3 x 4 PRA20113 PRA25113 2 26 63 A 19 - 3 4 x 4 17 - 1 4 x 4 PRA20213 PRA25213 3 39 90 A 23 - 3 5 x 4 22 - 2 5 x 4 PRA20313 PRA25313 4 52 90 A 27 - 3 6 x 4 26 - 2 6 x 4 PRA20413 PRA25413 18 módulos 1 18 90 A 15 - 3 3 x 4 17 - 1 4 x 4 PRA20118 PRA25118 2 36 90 A 24 1 3 5 x 4 26 1 1 6 x 4 PRA20218 PRA25218 3 54 125 A 24 1 3 5 x 4 26 1 1 6 x 4 PRA20318 PRA25318 4 72 125 A 28 1 3 6 x 4 30 1 1 7 x 4 PRA20418 PRA25418 24 módulos 1 24 125 A 23 1 2 5 x 4 22 1 1 5 x 4 PRA20124 PRA25124 2 48 125 A 29 1 4 6 x 4 27 1 2 6 x 4 PRA20224 PRA25224 3 72 160 A 29 1 4 6 x 4 27 1 2 6 x 4 PRA20324 PRA25324 4 96 160 A 35 1 6 7 x 4 32 1 3 7 x 4 PRA20424 PRA25424 5 120 160 A 35 1 6 7 x 4 32 1 3 7 x 4 PRA20524 PRA25524 6 144 160 A 35 1 6 7 x 4 32 1 3 7 x 4 PRA20624 PRA25624 ( ) Porta deve ser solicitada separadamente. Acessórios Associação de quadros modulares com extensão (1) Quadros modulares Extensões 13/18 módulos 1 fi la PRA06118 2 fi las PRA06218 3 fi las PRA06318 4 fi las PRA06118 + PRA06218 24 módulos 1 fi la PRA06124 2 fi las PRA06224 3 fi las PRA06324 4 fi las PRA06124 + PRA06224 5 fi las PRA06224 + PRA06224 6 fi las PRA06224 + PRA06324 (1) Fornecido um kit de associação PRA90001 por extensão. Extensões para quadros modulares de sobrepor Nº de fi las Capacidade em módulos de 18 mm Associação com quadros modulares Referência 1 7 13/18 módulos PRA06118 2 14 PRA06218 3 21 PRA06318 1 7 24 módulos PRA06124 2 14 PRA06224 3 21 PRA06324 Portas para quadros modulares Transparentepersonalizável Opaca 13 módulos 1 fi la PRA15113 PRA16113 2 fi las PRA15213 PRA16213 3 fi las PRA15313 PRA16313 4 fi las PRA15413 PRA16413 18 módulos 1 fi la PRA15118 PRA16118 2 fi las PRA15218 PRA16218 3 fi las PRA15318 PRA16318 4 fi las PRA15418 PRA16418 24 módulos 1 fi la PRA15124 PRA16124 2 fi las PRA15224 PRA16224 3 fi las PRA15324 PRA16324 4 fi las PRA15424 PRA16424 5 fi las PRA15524 PRA16524 6 fi las PRA15624 PRA16624 Porta opaca para extensões (com fechadura de chave 405)13/18/24 módulos 1 fi la PRA07118 2 fi las PRA07218 3 fi las PRA07318 Montagem das extensõesKit para montagem de aparelhagem modular até 7 módulos PRA90065 Placa fechada p/ montagem de botões, sinalizadores ebotões de emergência PRA90066 Kit de montagem de aparelhos Compact(somente em 24 módulos) - requer 2 fi las da extensão PRA90068 Acessórios elétricos BornesKit de bornes de 50 mm 2 (lote de 2) PRA90045 Kit de bornes de 25 mm 2 (lote de 5) PRA90046 Kit de bornes de 4x6 mm 2 (lote de 10) PRA90047 União de bornesKit de união de 8 blocos (lote de 1) PRA90050 Kit de união de 2 blocos (lote de 10) PRA90049 Suporte de barramentoKit suporte de barramento (lote de 1) PRA90051 Outros acessórios Para colocação em obra Nº de módulos Tipo de quadro Referência Kit de associação 13 embutir PRA90004 Kit de associação 18/24 embutir PRA90005 Kit de associação 13/18/24 sobrepor PRA90001 Reforço exterior metálico 24 sobrepor PRA90003 Placas de fi xação externa 13/18/24 sobrepor PRA90009 Kit de fi xação Dry-wall 13/18/24 embutir PRA90011 Para instalação e acabamentoEspelhos fechados 13 embutir/sobrepor PRA90016 18 embutir/sobrepor PRA90017 24 embutir/sobrepor PRA90018 Obturadores (2x13 + 2x18 + 2x24) 13/18/24 embutir/sobrepor PRA90020 Porta-etiquetas 13 embutir/sobrepor PRA90027 18 embutir/sobrepor PRA90028 24 embutir/sobrepor PRA90029 Bolsa porta esquemas 13/18/24 embutir/sobrepor PRA90082 Compartimentação de fi las 13 embutir/sobrepor PRA90006 18 embutir/sobrepor PRA90007 24 embutir/sobrepor PRA90008 Folhas de etiquetas (lote de 10) 12/18/24 embutir/sobrepor PRA90024 Placas de montagem universal 13 embutir/sobrepor PRA90032 18 embutir/sobrepor PRA90033 24 embutir/sobrepor PRA90034 Para fechamentoFechadura 405 (com 2 chaves) 13/18/24 embutir/sobrepor PRA90039 Kit para lacre 13/18/24 embutir/sobrepor PRA90083 Para portaDobradiça 13/18/24 embutir/sobrepor PRA90043 Quadros modulares de sobrepor Quadros modulares Dimensões (mm) H L P A B 13 módulos 1F 300 336 123(115) 160 200 2F 450 350 3F 600 500 4F 750 650 18 módulos 1F 300 426 125(115) 250 200 2F 450 350 3F 600 500 4F 750 650 24 módulos 1F 300 550 148(136) 340 150 2F 450 300 3F 600 450 4F 750 600 5F 900 750 6F 1050 900 Extensões Extensões Associação comquadros modulares Dimensões (mm)H L P B 1F 13 módulos18 módulos 300 200 115 206 2F 450 356 3F 600 506 1F 24 módulos 300 200 136 175 2F 450 325 3F 600 475 Quadros modulares de embutir Quadros modulares Dimensões (mm) H L P A B C 13 módulos 1F 360 396 21 366 330 86 2F 510 480 3F 660 630 4F 810 780 18 módulos 1F 360 486 23 456 330 86 2F 510 480 3F 660 630 4F 810 780 24 módulos 1F 360 610 30 570 330 95 2F 510 480 3F 660 630 4F 810 780 5F 960 930 6F 1110 1080 L P 20 L P 20 L P 20 Extensões Conheça o calendário de treinamentos técnicos: www.schneider-electric.com.br Mais informações: tel. (11) 2165-5350 ou [email protected] Parceria com: Harmonia e robustez em qualquer ambiente com quadros modulares Pragma Call Center: 0800 7289 110 ou (11) 3468-5791 [email protected] www.schneider-electric.com.br wap.schneider.com.br Schneider Electric Brasil Ltda. As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. P.141.01-11/09 Contatos comerciais: São Paulo (SP): Tel.: (0--11) 2165-5400 - Fax: (0--11) 2165-5391 - Ribeirão Preto (SP): Tel.: (0--16) 2132-3150 - Fax: (0--16) 2132-3151 - Rio de Janeiro (RJ): Tel.: (0--21) 2111-8900 - Fax: (0--21) 2111-8915 - Belo Horizonte (MG): Tel.: (0--31) 3069-8000 - Fax: (0--31) 3069-8020 - Curitiba (PR): Tel.: (0--41) 2101-1200 - Fax: (0--41) 2101-1276 - Fortaleza (CE): Tel.: (0--85) 3308-8100 - Fax: (0--85) 3308-8111 Goiânia (GO): Tel.: (0--62) 2764-6900 - Fax: (0--62) 2764-6906 - Joinville (SC): Tel.: (0--47) 2101-6750 - Fax: (0--47) 2101-6760 - Parnamirim (RN): Tel.: (0--84) 4006-7000 - Fax: (0--84) 4006-7002 - Porto Alegre (RS): Tel.: (0--51) 2104-2850 - Fax: (0--51) 2104-2860 - Recife (PE): Tel.: (0--81) 3366-7070 - Fax: (0--81) 3366-7090 - Salvador (BA): Tel.: (0--71) 3183-4999 - Fax: (0--71) 3183-4990 - São Luís (MA): Tel.: (0--98) 3227-3691
