Panorama Máxima Proteção - Relés SEPAM séries 20, 40 e 80

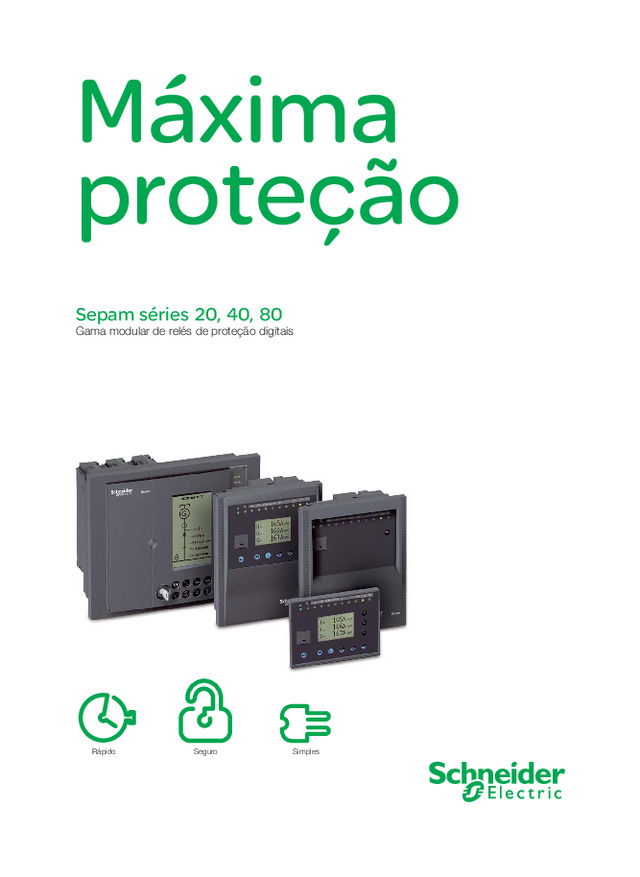

Máxima proteção Sepam séries 20, 40, 80 Gama modular de relés de proteção digitais Simples Rápido Seguro

Aumentar acontinuidade de serviço Rápida resposta Máxima segurança Seu sistema elétrico totalmente protegido.Com os relés de proteção SEPAM, o seu processo terá a máxima continuidade de serviço. Confiabilidade 100%

Relé de Proteção SEPAM Número um em confiabilidade Máxima continuidade do processo para aumentar os lucros gerados pela sua instalação, sem descuidar da segurança das pessoas e dos equipamentos. 1982 Lançamento do primeiro relé digital multifunção. 2009 Mais de 600.000 unidades SEPAM instaladas em todo o mundo. Concessionárias de energia, plantas petroquímicas, infraestrutura, shopping centers e indústrias Informação clara e objetiva Com o SEPAM você terá acesso a todas informações em português, proporcionando o uso intuitivo das ferramentas, tornando o gerenciamento do sistema elétrico mais eﬁ caz. Se ocorrer uma falha elétrica, você terá todas as informações para tomar as decisões certas. O restabelecimento do sistema será imediato! Mantém a disponibilidade da instalação O SEPAM aumenta a disponibilidade da instalação, devido ao monitoramento contínuo do sistema elétrico, do dispositivo de manobra, dos TCs e TPs. Todas as informações de diagnósticos são disponibilizadas para permitir um melhor planejamento das manutenções, reduzindo o tempo de parada e garantindo a segurança das pessoas e dos equipamentos. Melhora a segurança da instalação SEPAM série 80 é o primeiro relé de proteção digital que fornece uma operação segura, capaz de detectar falhas internas e ir para um estado seguro de operação, cumprindo com os requisitos da norma IEC 61508 (SIL2 - Safety Integrity Level 2). O alto nível de qualidade na fabricação do SEPAM permite que as unidades possam ser utilizadas nos mais severos ambientes, inclusive offshore e petroquímicas (IEC 60062-2-60) 3

4 Satisfaçãogarantida A Schneider Electric está à sua disposição para ajudá-lo na redução de tempo em cada uma das etapas de seu projeto. Um conjunto de funções simples e eﬁ caz, adequado à sua necessidade. Com os relés de proteção SEPAM, você terá um produto simples, com alto desempenho e o apoio da equipe de especialistas da Schneider Electric. 100% de satisfação

Relé de Proteção SEPAM Número um em disponibilidade Rumo à simplicidade Com os relés multifunções SEPAM é possível proteger, medir, gerenciar, analisar e produzir diagnósticos para todas as aplicações em uma instalação. Sua modularidade permite escolher exatamente as funcionalidades que melhor correspondam às suas necessidades. A gama SEPAM está estruturada em aplicações típicas (subestações, transformadores, geradores, capacitores, motores e barramentos) e fornece as funções para cada aplicação. Com uma unidade base SEPAM podem ser criadas soluções completas pela adição de módulos tais como: entradas/saídas digitais, sensores de temperatura, comunicação, etc. Fácil configuração e parametrização Único software de conﬁ guração em português para toda gama de relés SEPAM traz mais simplicidade e facilidade no momento da parametrização do sistema de proteção. O software tem um modo de navegação que orienta os usuários desde a programação inicial até o comissionamento. Ao ﬁ nal é possível gerar um relatório detalhado com todas as conﬁ gurações do relé. O SEPAM série 80 é o único que possui um cartucho de memória removível em seu frontal, sendo possível substituir um relé sem a necessidade de utilizar um PC para parametrizá-lo, reduzindo o tempo de parada de sua unidade fabril em até 85%. Comunicação: abrindo novos caminhos Além dos protocolos Modbus, DNP3.0 e IEC870-5-103 o SEPAM apresenta o IEC 61850, um novo protocolo em ethernet para padronizar a comunicação e propiciar benefícios inovadores. Reduza o tempo de desenvolvimento dos projetos e na instalação para cumprir os prazos de entrega de seus sistemas. Supervisão Garantia10 Anos Produto de alta conﬁ abilidade para seu sistema elétrico 72 horas O tempo necessário para disponibilizar as unidades SEPAM em nosso centro de distribuição Operação local Conﬁ guração 5 Instalação

B B B B 27TN/64G-2, 67, 67N, 87T 67, 68 67N, 64REF 67, 68 12, 14 49RMS, 51C 46, 79, 25 Entrada deAlta Tensão Entrada Relé de Proteção SEPAM Número um em flexibilidade Qual o nível de segurança? Para qual aplicação? A série SEPAM é baseada em um design simples. Todos os usuários podem encontrar uma solução correspondente às suas necessidades e obter um bom equilíbrio entre desempenho, custo e simplicidade. … e diferentes níveis de proteção Proteção térmica baseada no aumento da temperatura, com indicações preditivas para otimizar os processos de controle Proteção de sobrecorrente direcional de fase para sistemas que possuam geradores Proteção de sobrecorrente direcional de neutro para todos os tipos de sistemas de aterramento Proteção de transformadores, motores e geradores através de funções diferenciais rápidas e sensíveis. Um SEPAM para cada aplicação… Subestação Transformador Gerador Capacitor Barramento Motor Customizada Linha longa 6

B B 27, 47 67N 59N, 68 38/49T, 47 79, 68 79, 68 67, 67N 37, 66 48, 51LR 32Q/40, 32P 50BF Para aplicações customizadas Sepam série 80 Dimensões padronizadas para todas as aplicações de proteção: entradas/saídas, transformadores, motores, geradores, barramentos e capacitores Proteção diferencial para transformadores ou unidades de transformação (gerador+transformador) Proteção diferencial para motores e geradores Proteção para entradas, interligações de barras e importantes alimentadores Programação customizada através de LADDER Software gráﬁ co para conﬁ guração Armazena dados de histórico de alarmes, faltas e oscilograﬁ as Opcionalmente, um display mímico para visualização do diagrama uniﬁ lar e dos valores dos fasores do sistema Para aplicações exigentes Sepam série 40 Compacto com dimensões padronizadas ( 100 mm de profundidade) Proteção direcional de sobrecorrente para sistemas com várias fontes Entradas de corrente e tensão Programação através de equações lógicas Supervisão da bobina de trip e dos TCs e TPs 16 segundos de oscilograﬁ a totalmente conﬁ gurável, relatórios detalhados dos últimos 5 eventos e retenção dos últimos 200 alarmes horodatados 16 entradas RTD Para aplicações usuais Sepam série 20 Display gráﬁ co de LCD em português 16 curvas de tempo inverso para sobrecorrente Software de parametrização em português Duas oscilograﬁ as de 86 ciclos, relatório detalhado do último trip e dos últimos 64 alarmes horodatados Autoteste - Diagnóstico Entradas de tensão auxiliar em CA e CC Função de falha do disjuntor para o S23 e T23 Exigente Usual Sepam série 80 Sepam série 40 Sepam série 20 7

Subestação Transformador Motor Gerador Barramento Capacitor Relé de Proteção SEPAM Número um em modularidade Três gamas de relés que possibilitam aumentar sua capacidade de proteção para seis tipos de aplicação, atendendo a todas as suas necessidades. Aplicação + proteções direcionais Corrente Temperatura Série 20 Entradas 0 ou 10 Entradas e saídas lógicas Sensores de temperatura Canais analógicos Portas de comunicação Controle Outros Saídas 4 ou 8 0 ou 8 Corrente 3I + Io Tensão 3V + Vo LPCT (1) Sim 1 ou 2 Matriz (2) Sim Entradas 0 ou 10 Saídas 4 ou 8 0, 8 ou 16 Corrente 3I + Io Tensão 3V + Vo LPCT (1) Sim 1 ou 2 Matriz (2) Sim Editor de Equação Lógica Sim Características Série 40 Funções deproteção 26/63, 27/27S, 27D, 27R, 30, 37, 38/49T, 46, 48, 49RMS, 50/51, 50BF, 50G/51G, 50N/51N, 51LR, 59, 59N, 66, 68, 79, 81H, 81L, 81R, 86, 94/69 26/63, 27/27S, 27D, 27R, 30, 32P, 32Q/40, 37, 38/49T, 46, 47, 48, 49RMS, 50/51, 50BF, 50G/51G, 50N/51N, 50V/51V, 51LR, 59, 59N, 60/60FL, 66, 67, 67N/67NC, 68, 79, 81H, 81L, 86, 94/69 12 Sobrevelocidade (2 ajustes) 14 Subvelocidade (2 ajustes) 21B Subimpedância24 Sobreexcitação (V/Hz) 25 Check Sincronismo 26/63 Termostato / Buchholz 27/27S Subtensão (L-L/L-N) 27D Subtensão de sequência positiva 27R Subtensão residual 30 Anunciador de alarmes 32P Direcional de sobrepotência ativa 32Q/40 Direcional de sobrepotência reativa 37 Subcorrente de fase 37P Direcional de subpotência ativa 38/49T Monitoramento de temperatura por sensor 40 Perda de excitação (subimpedância) 46 Desbalanço / Corrente de seq. negativa 47 Sobretensão de seq. negativa 48 Partida longa 49RMS Sobrecarga térmica 50/27 Energização inadvertida 50/51 Sobrecorrente de fase 50BF Falha no disjuntor 50G/51G Fuga à terra sensível 50N/51N Fuga à terra 50V/51V Sobrecorrente com restrição por tensão 51C Desbalanço de banco de capacitor 51LR Rotor bloqueado 59 Sobretensão (L-L ou L-N) 59 Sobretensão (L-L) 59N Deslocamento da tensão de neutro 60/60FL Supervisão do TC e do TP Códigos ANSI Códigos e deﬁ nições (1) LPCT: Transdutor de corrente de baixa potência conforme norma IEC 60044-8. (2) Personalização das funções de proteção, controle e monitoramento através de uma tabela “verdade”. Tensão Frequência Corrente Tensão Frequência Temperatura 8

Compacto e leve, Sepam adapta-se à sua instalação + proteções direcionais e diferenciais Corrente Tensão Frequência Temperatura Velocidade de rotação Entradas 0 ou 14 ou 28 ou 42 Saídas 5 ou 11 ou 17 ou 23 0, 8 ou 16 Corrente 2x 3I + 2x Io Tensão 2x 3V + Vo LPCT (1) Sim 1, 2, 3 ou 4 Matriz (2) Sim Editor de Equação Lógica Sim Logipam (3) Sim Cartucho de memória com conﬁ guração Sim Diagrama mímico com comando frontal Sim Série 80 12, 14, 21B, 24, 25, 26/63, 27/27S, 27D, 27R, 30, 32P, 32Q/40, 37, 37P, 38/49T, 40, 46, 47, 48, 49RMS, 50/27, 50/51, 50BF, 50G/51G, 50N/51N, 50V/51V, 51C, 51LR, 59, 59N, 60/60FL, 64G, 64REF, 66, 67, 67N/67NC, 68, 74, 78PS, 79, 81H, 81L, 81R, 86, 87M, 87T, 94/69 64G 100% de proteção de fuga à terra no estator 64REF Fuga à terra restrita 66 Número de partidas por hora 67 Sobrecorrente direcional de fase 67N/67NC Sobrecorrente direcional de terra 68 Seletividade lógica 74 Supervisão do circuito de trip (bobina de abertura) 78PS Perda de sincronismo 79 Religador (4 ciclos) 81H Sobrefrequência81L Subfrequência81R Variação da frequência em função do tempo (df/dt) 86 Relé de bloqueio / Reset / Reconhecimento 87M Diferencial de máquina 87T Diferencial de transformador de 2 enrolamentos 94/69 Controle do disjuntor / contator 176 mm 98 mm 222 mm Séries 20 e 40 Monte sua solução Unidade Básica com IHM integrada ou remota, ou IHM Mímica (apenas Sepam série 80) Entradas e saídas lógicas adicionais para controle integral do dispositivo de controle Conexão com redes de comunicação por RS485 (2 ou 4 ﬁ os) ou ﬁ bra óptica nos protocolos: Modbus, IEC 60870-5-103, DNP3 e IEC 61850 Módulos de medição para 8 sondas de temperatura PT100, Ni100 ou Ni120 para proteção de motores, transformadores e geradores Saída analógica (0-10, 4-20, 0-20 mA) para transmissão das medições realizadas pelo SEPAM Check de sincronismo entre duas fontes de tensão (apenas Sepam série 80) Softwares gratuitos em português (Brasil) Para parametrização, conﬁ guração e personalização das funções de controle dos SEPAM Operação local ou remota do sistema de proteção Aquisição das oscilograﬁ as local ou remotamente 1 2 3 4 5 6 7 1 2 3 4 5 6 7 9 (3) Ferramenta de personalização das funções de proteção, controle e monitoramento através de linguagem Ladder.

Configuração Relé de Proteção SEPAM Número um em facilidade O comissionamento nunca foi tão A programação e conﬁ guração do SEPAM é realizada em um único software para toda a gama de relés. O resultado desta combinação é uma redução de 50% do tempo necessário para o comissionamento dos relés. Configuração da proteção Ajuste as proteções necessárias ao seu sistema de forma gráﬁ ca e intuitiva. Um resumo é fornecido para melhor compreensão. Configuração dos controles adicionais Atribua facilmente as funções de proteção, controle e monitoramento nas ações a serem executadas. 10 minutos 5 minutos 5 minutos 40 minutos Configuração da IHM Mímica Insira o diagrama do painel monitorado através da biblioteca padrão, ou personalize sua biblioteca. Configuração do hardware Conﬁ gure os diversos módulos (entradas e saídas digitais, display, comunicação e sensores). 10

15 a 20 anos de operação segura e sem intervenções fácil A conﬁ guração está pronta para ser implementada em todas as unidades SEPAM da instalação Após a conclusão, um relatório é gerado automaticamente contendo todos os dados de conﬁ guração da unidade. Análise deoscilografias Exibição, análise e impressão das oscilograﬁ as. Local ou remotamente através do software SFT2841. Operação p p p Supervisão em tempo real Supervisão do status de todas as unidades de proteção através de protocolos de comunicação:IEC 61850, IEC 870-5-103, DNP3.0 e Modbus RTU. Monitoramento de alarmes e eventos Monitoramento remoto da unidade de proteção por uma rede de engenharia, para realizar diagnósticos, conﬁ gurações e parametrizações sem a necessidade de deslocamento até a subestação. Software SFT2841 gratuito em nosso site: 11 www.sepam.schneider-electric.com.br

Guia de escolha 50/51 50N/51N (G) 50BF 46 49RMS 51C 64REF 87T 87M 67 67N/67NC 32P 32Q 37P 37 48/51LR 66 40 78PS 12 14 50/V51V 21B 50/27 27TN/64G2 64G 24 27/27S 27D 27R 59 59N 47 81H 81L 81R 79 26/63 38/49T 25 94/69 68 86 30 60/60FL 4 4 1 4 4 1 1 4 4 1 2 2 2 2 1 2 4 4 4 1 2 2 1 2 2 2 1 2 4 4 4 1 2 2 2 1 2 2 2 1 2 4 8 8 1 2 4 2 2 4 2 2 2 4 8 8 1 2 2 2 2 4 2 2 4 2 2 2 4 8 8 1 2 2 2 2 2 4 2 2 4 2 2 2 4 8 8 1 2 2 2 2 2 2 4 2 2 4 2 2 2 4 2 4 4 1 2 4 4 1 1 2 4 4 1 2 2 2 2 2 1 2 4 4 4 1 2 2 2 2 2 2 2 1 2 4 8 8 1 2 2 2 2 2 4 2 2 4 2 2 2 4 8 8 1 2 2 2 2 2 2 4 2 2 4 2 2 2 4 8 8 1 2 2 2 1 2 2 2 2 4 2 2 4 2 2 2 4 4 4 1 2 1 1 1 4 4 1 2 2 2 1 1 1 1 1 2 2 1 2 2 1 2 4 8 8 1 2 2 2 2 1 1 1 1 1 1 4 2 2 4 2 2 2 4 8 8 1 2 2 1 2 2 1 1 1 1 1 1 4 2 2 4 2 2 2 4 8 8 1 2 2 1 2 2 1 1 1 1 1 1 4 2 2 4 2 2 2 4 4 4 1 2 2 1 1 1 2 2 2 1 2 4 8 8 1 2 2 2 2 2 2 1 2 1 1 2 1 1 2 2 4 2 2 4 2 2 2 4 8 8 1 2 2 1 2 2 2 1 1 1 2 1 1 2 2 4 2 2 4 2 2 2 4 8 8 1 2 2 2 1 2 2 2 1 1 1 2 1 1 2 2 4 2 2 4 2 2 2 4 3 2 1 2 2 1 2 1 8 8 1 2 4 2 2 4 2 2 2 4 8 8 1 2 4 2 2 4 2 2 2 4 8 8 1 2 2 8 4 2 2 4 2 2 2 4 Funções de proteção Código Referência de compra Subestação S20 59620UX24/250VCC S20 59620UD24/250VCC S23 59626UX24/250VCC S23 59626UD24/250VCC S40 59680MX24/250VCC S40 59680MD24/250VCC S41 59681MX24/250VCC S41 59681MD24/250VCC S42 59682MX24/250VCC S42 59682MD24/250VCC S80 59729HX24/250VCC S80 59729HD24/250VCC S80 59729MM24/250VCC S81 59730HX24/250VCC S81 59730HD24/250VCC S81 59730MM24/250VCC S82 59731HX24/250VCC S82 59731HD24/250VCC S82 59731MM24/250VCC S84 59732HX24/250VCC S84 59732HD24/250VCC S84 59732MM24/250VCC T ransformador T20 59621UX24/250VCC T20 59621UD24/250VCC T23 59627UX24/250VCC T23 59627UD24/250VCC T40 59683MX24/250VCC T40 59683MD24/250VCC T42 59684MX24/250VCC T42 59684MD24/250VCC T81 59733HX24/250VCC T81 59733HD24/250VCC T81 59733MM24/250VCC T82 59734HX24/250VCC T82 59734HD24/250VCC T82 59734MM24/250VCC T87 59735HX24/250VCC T87 59735HD24/250VCC T87 59735MM24/250VCC Motor M20 59622UX24/250VCC M20 59622UD24/250VCC M41 59685MX24/250VCC M41 59685MD24/250VCC M81 59736HX24/250VCC M81 59736HD24/250VCC M81 59736MM24/250VCC M87 59737HX24/250VCC M87 59737HD24/250VCC M87 59737MM24/250VCC M88 59738HX24/250VCC M88 59738HD24/250VCC M88 59738MM24/250VCC Gerador G40 59686MX24/250VCC G40 59686MD24/250VCC G82 59739HX24/250VCC G82 59739HD24/250VCC G82 59739MM24/250VCC G87 59741HX24/250VCC G87 59741HD24/250VCC G87 59741MM24/250VCC G88 59742HX24/250VCC G88 597421HD24/250VCC G88 59742MM24/250VCC Barramento B22 59625UX24/250VCC B22 59625UD24/250VCC B80 59743HX24/250VCC B80 59743HD24/250VCC B80 59743MM24/250VCC B83 59744HX24/250VCC B83 59744HD24/250VCC B83 59744MM24/250VCC Cap. C86 59745HX24/250VCC C86 59745HD24/250VCC C86 59745MM24/250VCC Nota: os números (na tabela), indicam os elementos disponíveis para cada função de proteção e também o número máximo de módulos para cada modelo específico. Tabela I 12

BRFRDC150 Conforme necessidade Conforme necessidade Conforme necessidade Conforme necessidade Conforme necessidade Conforme necessidade MSA141 59647 CCA770 59660 CCA772 59661 CCA774 59662 1 Escolher cabo 1 1 Escolher cabo 1 1 Escolher cabo 1 1 Escolher cabo 1 1 Escolher cabo 1 1 EC 1 MES 114 59646 MES 114E 59651 MES114F 59652 MES120 59715 MES120G 59716 MES120H 59722 1 até 3 1 até 3 1 até 3 1 até 3 1 até 3 até 3 ACE949-2 59642 ACE959 59643 ACE937 59644 ACE969TP 59723 ACE969FO 59724 CCA612 59663 1 Escolher cabo 1 1 ou 2 1 ou 2 1 Escolher cabo 1 1 ou 2 1 ou 2 1 Escolher cabo 1 1 ou 2 1 ou 2 1 Escolher cabo 1 1 ou 2 1 ou 2 1 Escolher cabo 1 1 ou 2 1 ou 2 1 ou 2 EC 1 ou 2 MET148-2 59641 CCA770 59660 CCA772 59661 CCA774 59662 1 Escolher cabo 1 1 ou 2 1 ou 2 1 ou 2 1 ou 2 1 Escolher cabo 1 1 ou 2 1 ou 2 1 ou 2 1 ou 2 1 ou 2 Escolher cabo 1 ou 2 1 ou 2 1 ou 2 1 ou 2 EC 1 ou 2 Módulo E/S Módulos de comunicação Módulo sonda temp. Módulo saída analógica Fonte capacitiva Tabela II Função padrão Opcional com utilização de módulos

CSH120 59635-3 CSH200 59636-3 1 1 ou 2 1 1 ou 2 1 1 ou 2 1 1 ou 2 1 ou 2 1 1 MCS025 59712 Cabo incluso 1 1 1 1 DSM303 59608 CCA770 59660 CCA772 59661 CCA774 59662 1 Escolher cabo 1 1 Escolher cabo 1 1 Escolher cabo 1 1 Escolher cabo 1 1 Escolher cabo 1 1 EC 1 IHM remota Sincronismo ANSI 25 Sensores de neutro Exemplo 1º Passo: o tipo da IHM A linha SEPAM permite a utilização de vários tipos de IHM. Uma básica que possui apenas LEDs indicativos e um botão de RESET; outra avançada com um display LCD, botões de parametrização, LEDs indicativos e botão de RESET. Especialmente para a série 80, é disponibilizada uma versão com IHM mnemônica e comando frontal. Série 20: Série 40 UX - IHM Básica MX - IHM Básica UD - IHM Avançada MD - IHM Avançada Série 80: HX - IHM BásicaHD - IHM AvançadaMM - IHM Mímica 2º Passo: o modelo do relé Em função da aplicação (subestação, transformador, motor, gerador, etc.) e das funções de proteção, escolher o modelo desejado na tabela I. Exemplo: 59680MD24/250VCC - IHM Avançada e a aplicação S40 conforme as funções de proteção requeridas. 3º Passo: a escolha dos acessórios Em função das E/S, monitoramento de PT100, comunicação, etc, escolher os acessórios utilizando as tabelas II e III. Respeitar os quantitativos máximos apresentados. Entradas e saídas digitais 10 entradas4 saídas 24/250 Vcc 59646 14 entradas6 saídas 24/250 Vcc 59715 10 entradas4 saídas 110-125 Vcc/Vca 59651 14 entradas6 saídas 220-250 Vcc 59716 10 entradas4 saídas 220-250 Vcc/Vca 59652 14 entradas6 saídas 110-125 Vcc 59722 Módulos de comunicação 1 Rede Modbus RS485 2 ﬁ os 59642 1 Rede Modbus RS485 4 ﬁ os 59643 1 Rede Modbus Fibra óptica 59644 2 Redes IEC61850 com goose Consultar 1 Rede DNP3.0, IEC870-5-103 ou Modbus RS485 2 ﬁ os +1 Rede Modbus RS485 2 Fios 59723 1 Rede DNP3.0, IEC870-5-103 ou ModbusFibra óptica +1 Rede Modbus RS485 2 Fios 59724 Cabo para ligação do módulo. 1 para cada unidade 59663 Módulos auxiliares 8 sondas de temperatura para PT100, Ni100 e Ni120 59641 1 saída analógica 59647 Cabo para ligação dos módulos. 1 para cada unidade C = 0,6 m 59660 C = 2 m 59661 C = 4 m 59662 Sensores de corrente residual Ø120 mm (200 mA a 300 A) 59635-3 Sensores de corrente residual Ø 200mm (200 mA a 300 A) 59636-3 Check sincronismo (ANSI25) com cabo de interligação incluso 59712 Trip capacitivo tensão máx. 115 Vca 60 Hz c/ 2 saídas independentes BRFRDC150 Lacre de segurança para evitar alterações na programação do relé 59639 Interface homem- máquina remotaSomente para o modelo “Básico” 59608 Gateways para redes de comunicação Gateway Ethernet on Modbus1 x RS485 - TCP/IP EGX100MG Gateway Ethernet on Modbus2 x RS485 - TCP/IP16 MB de memória de massaServidor de páginas WEB e FTP EGX400 Concentrador de dados IEC618501 x RS485 - IEC61850Número máximo de SEPAM: 8 x série 20; 4 x série 40 e 2 x série 80 59653 Tabela III Nota: a IHM remota somente pode ser utilizada com os as unidades de proteção “Básicas” (sem display). Descrição dos códigos

Dimensões SEPAM séries 20 e 40 SEPAM série 80 IHM remota SEPAM séries 20, 40 e 80 O display remoto pode ser utilizado em qualquer unidade de proteção básica (sem display). Sua utilização torna o sistema 30% mais conﬁ ável pelo fato de retirar a unidade de proteção do frontal do cubículo. Corte chapa Frontal Vista superior Vista lateral Corte chapa Frontal Vista superior Vista lateral Corte chapa Vista lateral Frontal Relé de Proteção SEPAM Número um em economia de espaço SEPAM básico e IHM remota: economia segurança Inovação para reduzir o custo de instalação e aumentar a integridade física do operador do sistema elétrico, tornando uma ferramenta adicional no atendimento à norma NR-10.Sua instalação simpliﬁ cada permite realizar as manutenções com muito mais agilidade e com o dobro de segurança. Para maiores detalhes, consulte o manual do produto. 13 Dimensões em mm

Relé de Proteção SEPAM Número um em monitoramento e controle O2 O11 A 8 7 2 3 BLOQUEIO DO DISJUNTOR ANSI 86 EXECUTA COMANDO DEFECHAMENTO BOBINA DEFECHAMENTONA 01 A 5 4 M 1 2 I11 DISJUNTOR FECHADO 4 5 I12 DISJUNTOR ABERTO BOBINA DEABERTURA 3 4 DESLIGA EMERGÊNCIA TRIP / DESLIGA PELO RELÉ 7 8 I13 MOLA CARREGADADJ PRONTO MOTOR CARREGAMENTO DE MOLA M A 14 RELÉ SEPAM OK O4 13 3 4 SINALIZAÇÃORELÉ EMOPERAÇÃO 15 BLOQUEIO / COMANDO LIGA COMANDO DESLIGA SINAL. DJ FECHADO SINAL. DJ LIGADO MOLA OK RELÉ OK LIGAÇÃO NECESSÁRIA PARA REALIZAR A FUNÇÃO DE SUPERVISÃO CONTÍNUA DO CIRCUITO DE ABERTURA DO DISJUNTOR (ANSI 74) MES MES MES BASE MES BASE BASE BLOCO DE LIGAÇÃO DO DISJUNTOR FASE R FASE S FASE T M M L 3 4 BOTÃO FECHA DISJUNT OR M 10 11 I14 FECHA DJ VIA SEPAM MES 3 4 BOTÃO ABRE DISJUNT OR K 1 2 I21 MES 3 4 BOTÃO LOCAL/REMOT O K 6 4 I22 MES 3 4 BOTÃO BOQUEIO OPERAÇÃO K 7 4 I23 MES 3 4 BOTÃO RESET PROTEÇÃO K 8 4 I24 MES 3 4 SENSOR TEMPERA T URA K 9 4 I25 MES 3 4 CHA VE TERRA FECHADA K 10 4 I26 MES 03 A 5 4 FALHA NO DISJUNTOR ANSI 50BF BASE X Y BOBINA DE ABER TURA DISJUNT OR A MONT ANTE 012 L 5 6 RESUMO DE FALHA PROTEÇÃO ATUADA MES X Y SINALIZA RESUMO DE PROTEÇÃO A T UADA 013 L 8 9 PRONTO PARA PARTIR MES X Y DISJUNT OR PRONT O P A RA OPERAR / P A R TIR 014 L 11 12 LIGA VENTILAÇÃO DO TRANSFORMADOR MES X Y COMANDO LIGA VENTILAÇÃO TRANSFORMADOR COM FECHA DJ ABRE DJ VIA SEPAM INIBE CONTROLE REMOTO INIBE FECHAMENTO RESET EXTERNO TRIP EXTERNO 1 TRIP EXTERNO 2 COM. ABRE DJ LOCAL / REM BLOQ. MANUT. RESET 86 EX. TRIP. TEMP. POS. CH. TERRA FUNÇÃO 50BF RESUMO PROT. ATUADA SISTEMA PRONTO PARTIR COMANDO LIGA VENTILAÇÃO Cone xão com disjun to r Monit or amen to e comando Pr ot eção , backup e sinaliz ação Função 86 - Bloqueio Comando remoto Comando de trip Supervisão da bobina de abertura Supervisão de status do DJ Supervisão de discrepância da posição do DJ Monitoramento da unidade de proteção Gerenciamento dos comandos remotos Suporte técnico local Engenheiros treinados para atender às suas expectativas. Ligue 0800 7289 110 ou 11 3468-5791 Comando de abertura e fechamento com registros horodatados Comando local/remoto Sincronização por GPS Bloqueio seguro para manutenção Supervisão de status das chaves seccionadoras e chaves terra e outros monitoramentos necessários Função 50BF Seletividade lógica Sinalização de falhas Transferência automática de fontes Controle automático de ventilação dos transformadores Parada segura de geradores Lógicas prontas para utilização Uma série de controles e lógicas testadas e prontas para uso. A conexão entre relé e dispositivo de manobra ﬁ cou muito mais simples. Bibliotecas CAD Todos os blocos dimensionais bem como os de interligação estão disponíveis em nosso site para propiciar um projeto mais rápido e eﬁ caz. Menor tempo de projeto! Edifícios, hotéis e hospitais Aeroportos Indústriade cimento e vidro Datacenters Indústriade alimentos e bebidas Indústriade papel e celulose Saneamento 14

Documentação completa em português Uma enciclopédia composta por 8 volumes com todas as informações necessárias desde o projeto até a operação e manutenção. Também disponível gratuitamente em formato eletrônico. Sepam série 80 Sepam série 40 Sepam série 20 Enciclopédia SEPAM: solicite a sua no momento da compra.Cod: PCRED-1028BR Softwares gratuitos Os softwares necessários para conﬁ guração e parametrização local e remota são distribuídos gratuitamente e em português. Isso para tornar mais facil e simples operar seu sistema elétrico. MTTF e MTBF Maior MTBF com o menor tempo de reparo do mercado Garantia de 10 anos com prazo de entrega de 72 horas Indústrias de transformaçãoe automotivas Mineração & Siderurgia Óleo & Gás Reﬁ narias Extraçãode petróleo onshore e offshore Produção e distribuição de energia Açúcar e Álcool (Biocombustíveis) Produção de energia renovável ... desde o mais simples ao mais exigente, SEPAM o único presente em todos os mercados 15 Te le co m an do , Su perv isão, Osc ilografia, E ven tos ho ro da ta do s, e tc . R ed e de S up erv isão Rede d e E ng en ha ria R S 4 8 5 2 F i o s R S4 85 4 Fio s FIB R A Ó PT IC A - E ST R E L A / S E R IAL C A B O C A T. 5 IEC 61850 TCP/IP on Modbus IEC 870-5-103 DNP-3.0 Modbus

Relé de Proteção SEPAM Otimize a performance de sua instalação com nossos serviços Monitoramento via WEB O SEPAM é o primeiro relé de proteção que possibilita o monitoramento do sistema elétrico através da WEB, sem a necessidade de instalação de infraestrutura. Utiliza-se GPRS, modem ou a internet. O sistema possui as seguintes vantagens: não necessita de software especíﬁ co; apenas um navegador de internet baixíssimo custo por ponto fácíl de operar: todo em português (Brasil) envio de alarmes por e-mail para seu celular rateio de custo por unidade de proteção eventos horodatados e sincronização por SNTP de todos os relés Este sistema pode ser integrado para monitorar o medidor da concessionária através do protocolo ABNT (porta óptica) permitindo o fechamento da conta de energia, acompanhamento das metas de consumo e o potencial de economia de energia da planta. Pode ser implementado em aproximadamente 2 dias. Seu custo comparado com o sistema convencional é 98% menor. O retorno do investimento é de aproximadamente 3 meses! Retrofit da proteção As dimensões e as funcionalidades do SEPAM permitem o retroﬁ t de qualquer sistema de proteção. Adapta-se a todos os tipos de conexões de TCs e TPs e sua programação é ﬂ exível possibilitando a implementação de qualquer tipo de controle. Possui todas as curvas de tempo inverso do mercado. Nossa equipe está à disposição para ajudá-lo na concepção do retroﬁ t de seu equipamento, bem como na manutenção. Tudo com acompanhamento de engenheiros do mais alto nível. Nosso centro de treinamento está dotado de laboratórios equipados com kits didáticos que propiciam um perfeito aprendizado. [email protected] Para mais Informações:www.sepam.schneider-electric.com.br Make the most of your energy Schneider Electric Brasil Ltda. Contatos comerciais: São Paulo (SP): Tel.: (0--11) 2165-5400 - Fax: (0--11) 2165-5391 - Ribeirão Preto (SP): Tel.: (0--16) 2132-3150 - Fax: (0--16) 2132-3151 - Rio de Janeiro (RJ): Tel.: (0--21) 2111-8900 - Fax: (0--21) 2111-8915 - Belo Horizonte (MG): Tel.: (0--31) 3069-8000 - Fax: (0--31) 3069-8020 - Curitiba (PR): Tel.: (0--41) 2101-1200 - Fax: (0--41) 2101-1276 - Fortaleza (CE): Tel.: (0--85) 3308-8100 - Fax: (0--85) 3308-8111 Goiânia (GO): Tel.: (0--62) 2764-6900 - Fax: (0--62) 2764-6906 - Joinville (SC): Tels.: (0--47) 3425-1200/3425-1201/3425-1221 - Parnamirim (RN):Tel.: (0--84) 4006-7000 - Fax: (0--84) 4006-7002 - Porto Alegre (RS): Tel.: (0--51) 2104-2850 - Fax: (0--51) 2104-2860 - Recife (PE): Tel.: (0--81) 3366-7070 - Fax: (0--81) 3366-7090 - Salvador (BA): Tel.: (0--71) 3183-4999 - Fax: (0--71) 3183-4990 - São Luís (MA): Tel.: (0--98) 3227-3691 As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. P.159.00-02/09 Call Center: 0800 7289 110ou (11) [email protected] wap.schneider.com.brwww.schneider-electric.com.brwww.sepam.schneider-electric.com.br
