Curso de Instalações Eléctricas do Procobre - Fundamentos de eletricidade - Módulo I - Parte 2
Procobre

Curso de Instalações Eléctricas do Procobre - Fundamentos de eletricidade - Módulo I - Parte 2

Documento técnico editado pelo Procobre que cobre os parâmetros e as relações básicas de uma instalação. Para diagnosticar o comportamento de uma instalação elétrica é necessário medir os seus parâmetros elétricos, relacioná-los, analisar os seus resultados e depois tomar decisões para a sua manutenção ou executar novas ampliações. O presente capítulo compreende o reconhecimento e medição dos principais parâmetros elétricos, o uso de instrumentos para medi-los e as fórmulas que os relacionam. Com estes fundamentos, o participante estará em condições de medir a tensão, corrente, resistência, potência e energia em circuitos elétricos.

Procobre

Curso de Instalações Eléctricas do Procobre - Fundamentos de eletricidade - Módulo I - Parte 2

Publicado: 28 de novembro de 2018 · Categoria: Technical Papers

Documento técnico editado pelo Procobre que cobre os parâmetros e as relações básicas de uma instalação. Para diagnosticar o comportamento de uma instalação elétrica é necessário medir os seus parâmetros elétricos, relacioná-los, analisar os seus resultados e depois tomar decisões para a sua manutenção ou executar novas ampliações. O presente capítulo compreende o reconhecimento e medição dos principais parâmetros elétricos, o uso de instrumentos para medi-los e as fórmulas que os relacionam. Com estes fundamentos, o participante estará em condições de medir a tensão, corrente, resistência, potência e energia em circuitos elétricos.

Deste documento

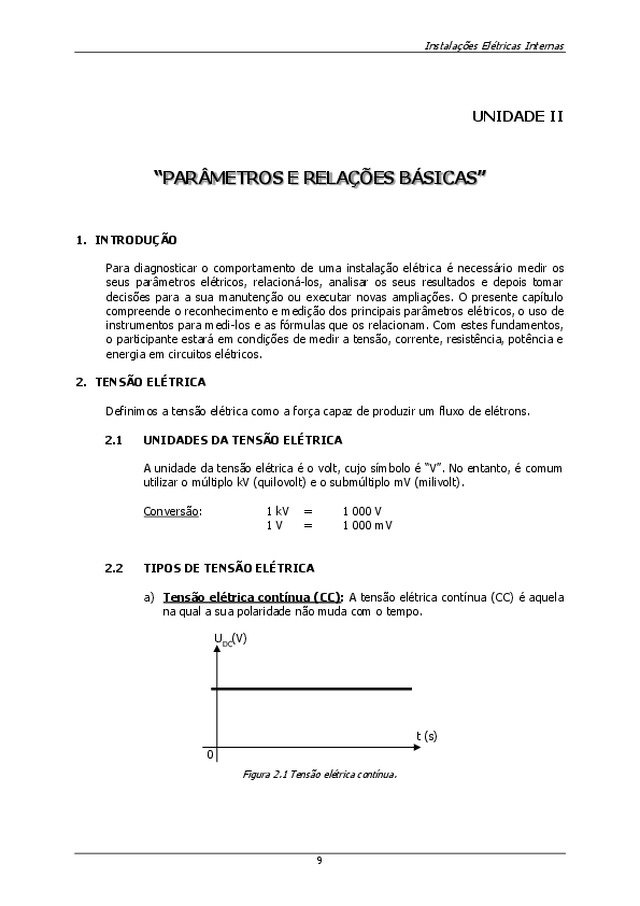

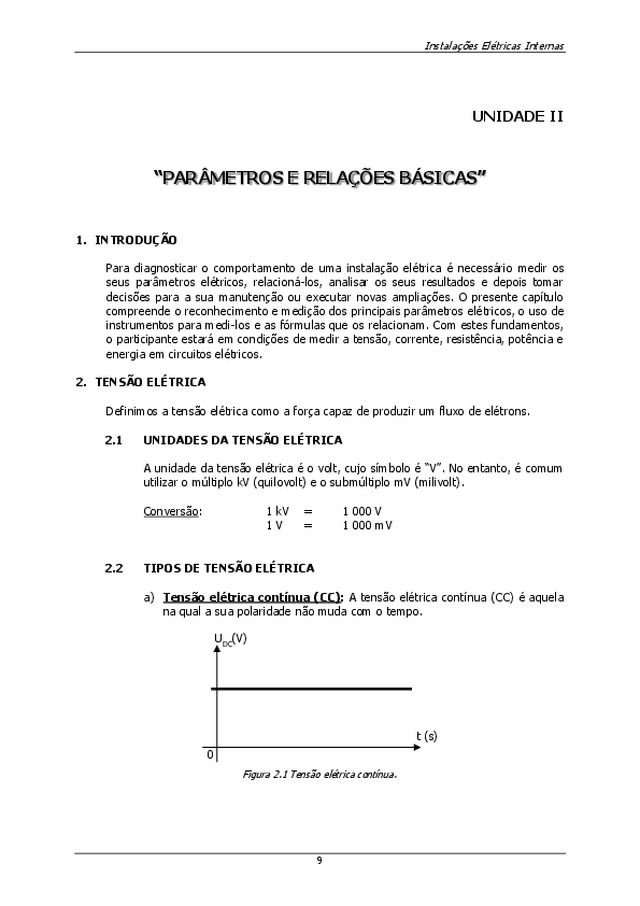

Instalações Elétricas Internas UNIDADE II “PARÂMETROS E RELAÇÕES BÁSICAS” 1. INTRODUÇÃO Para diagnosticar o comportamento de uma instalação elétrica é necessário medir os seus parâmetros elétricos, relacioná-los, analisar os seus resultados e depois tomar decisões para a sua manutenção ou executar novas ampliações. O presente capítulo compreende o reconhecimento e medição dos principais parâmetros elétricos, o uso de instrumentos para medi-los e as fórmulas que os relacionam. Com estes fundamentos, o participante estará em condições de medir a tensão, corrente, resistência, potência e energia em circuitos elétricos. 2. TENSÃO ELÉTRICA Definimos a tensão elétrica como a força capaz de produzir um fluxo de elétrons. 2.1 UNIDADES DA TENSÃO ELÉTRICA A unidade da tensão elétrica é o volt, cujo símbolo é “V”. No entanto, é comum utilizar o múltiplo kV (quilovolt) e o submúltiplo mV (milivolt). Conversão: 2.2 1 kV 1V = = 1 000 V 1 000 mV TIPOS DE TENSÃO ELÉTRICA a) Tensão elétrica contínua (CC): A tensão elétrica contínua (CC) é aquela na qual a sua polaridade não muda com o tempo. UDC(V) t (s) 0 Figura 2.1 Tensão elétrica contínua. 9 Instalações Elétricas Internas b) Tensão elétrica alternada (CA): A tensão elétrica alternada (CA) é aquela na qual a sua polaridade muda com o tempo e a sua magnitude é variável. UAC (V) + + + t (s) - - - Figura 2.2 Tensão alternada. 2.3 MEDIÇÃO DA TENSÃO ELÉTRICA O instrumento que mede a tensão elétrica é o voltímetro e conecta-se em paralelo. É...
