Quadros de distribuição de energia elétrica - Linha Europa

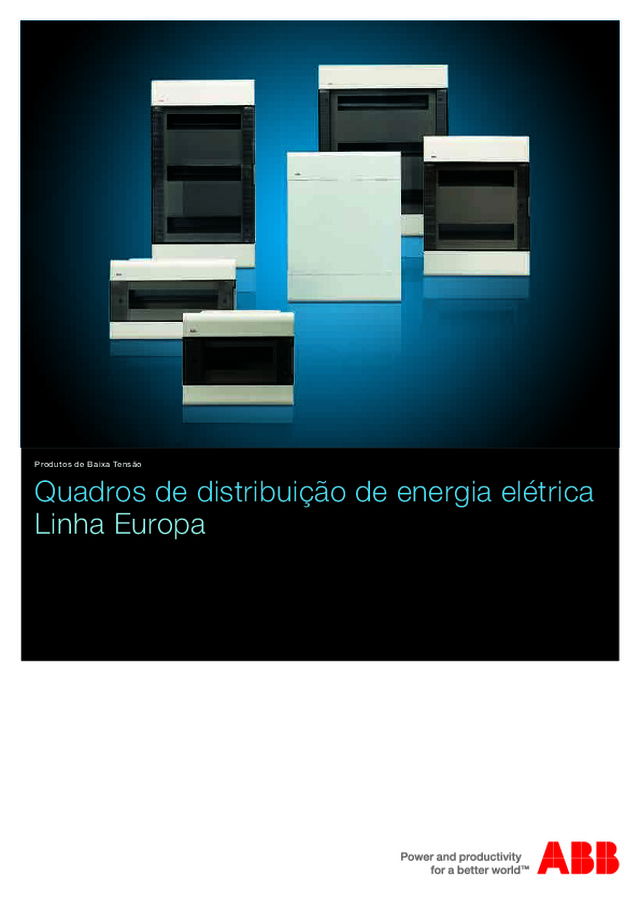

Quadros de distribuição de energia elétrica  Linha Europa Produtos de Baixa Tensão

2  Linha Europa | Quadros de distribuição de energia elétrica Quadros de distribuição de energia elétrica Soluções residenciais 1   Proteção contra curto- circuitos e sobrecargasMinidisjuntores    − Linha SH200 T curvas B e C, até 63 A  2   Proteção contra choques Interruptores diferenciais (DRs)    − Linha FH200 tipo AC, até 63 A  6   Controle eficiente de  iluminaçãoRelés de impulso   − Linha E250 5   Proteção contra surtos atmosféricos e para cabosProtetores de surto (DPS)   − Linha OVR tipos 1, 1+2, 2 3   Inovação, sofisticação e  segurançaInterruptores e tomadas    − Linha Unno   − Linha Step   − Linha Zenit 8   Controle e proteção Programadores horários   − Linhas AT e D 7   Caixas de distribuição   − Linha Europa de embutir e sobrepor 4   Automação residencial   − Linha Planner   − Linha ABB i-bus ®  KNX 1 2 6 3 4 8 7 5 5 1 2 3

Quadros de distribuição de energia elétrica | Linha Europa  3 Quadros de distribuição de energia elétrica Linha Europa - Características 1   Frame de montagem removível. 2   Material termoplástico V0 auto-extinguível e de acordo com a diretiva RoHS (livre de halógenos). 3   Grau de proteção contra impactos IK 08 (06 joules). 4   Norma NBR IEC 60439-3 e IEC 60670-24. 5   Portas reversíveis. 6   Amplo espaço interno, facilitando a montagem. 7   Barra de terra e neutro encapsuladas, garantindo maior segurança e confiabilidade. 8   Furos de 26 até 40 mm pré-estampados nas partes superior, inferior, lateral e fundo das caixas de embutir, facilitando a utilização dos eletrodutos. 9   Linha de acessórios completa: fechadura com chave, tampa modular, barramentos de neutro e terra, supor-tes para barramento de neutro e terra, barramentos de distribuição 1F, 2F ou 3F até 130 A. 10   Quadros nas versões 8, 12, 24, 36 e 54 módulos, de  embutir e sobrepor com portas opaca e fumê. 5 9 7 1 4 Diretiva europeia que proíbe a utilização de substâncias perigosas no pro- cesso de fabricação do produto Porta opaca ou transparente (fumê) com abertura horizontal. Na cor branca RAL 9016, a linha Europa possui resistência a agentes químicos e é certificada de acordo com as normas NBR IEC 60439-3 e IEC 60670-24. 7 6 Está disponível em 6, 12, 24, 36 e 54 módulos. A linha possui ainda moldura extraível para facilitar a montagem e o cabeamento. As caixas da linha Europa, desenvolvidas para o mercado residencial, predial e  comercial, estão disponíveis nas versões de embutir e sobrepor. 2 3 10

4  Linha Europa | Quadros de distribuição de energia elétrica Quadros de distribuição de energia elétrica Linha Europa Quadros de embutir - IP40 Quadros de sobrepor - IP40 Número de módulos 8 12 24 36 54 Dimensões  (altura x largura x profundidade) mm 180 x 230 x 90 180 x 300 x 90 395 x 300 x 90 545 x 300 x 90 545 x 410 x 90 Código de estoque tampa marfim 1SL2040A00 1SL2041A00 1SL2045A00 1SL2048A00 1SL2052A00 tampa fumê 1SL2057A00 1SL2061A00 1SL2063A00 1SL2065A00 1SL2067A00 Máxima potência dissipada W 25 29 45 68 85 Resistência ao impacto IK08 IK08 IK08 IK08 IK08 Grau de proteção IP40 IP40 IP40 IP40 IP40 Resistente ao calor anormal e ao fogo (GWT) 650°C 650°C 650°C 650°C 650°C Limites de temperatura de operação -15°C até +60°C -15°C até +60°C -15°C até +60°C -15°C até +60°C -15°C até +60°C Material (ABS) termoplástico (ABS) termoplástico (ABS) termoplástico (ABS) termoplástico (ABS) termoplástico (ABS) Tensão nominal de isolação V 120 - 440 120 - 440 120 - 440 120 - 440 120 - 440 Corrente nominal A 125 A 125 A 125 A 125 A 125 A Normas IEC 60670-24,     NBR IEC 60439-3 IEC 60670-24,     NBR IEC 60439-3 IEC 60670-24,     NBR IEC 60439-3 IEC 60670-24,     NBR IEC 60439-3 IEC 60670-24,     NBR IEC 60439-3 Número de módulos 8 12 24 36 54 Dimensões  (altura x largura x profundidade) mm 200 x 230 x 95 200 x 305 x 95 350 x 305 x 95 545 x 305 x 120 570 x 380 x 120 Código de estoque tampa marfim 1SL2438A00 1SL2442A00 1SL2444A00 1SL2446A00 1SL2447A00 tampa fumê 1SL2458A00 1SL2462A00 1SL2464A00 1SL2466A00 1SL2467A00 Máxima potência dissipada W 25 29 45 68 85 Resistência ao impacto IK08 IK08 IK08 IK08 IK08 Grau de proteção IP40 IP40 IP40 IP40 IP40 Resistente ao calor anormal e ao fogo (GWT) 650°C 650°C 650°C 650°C 650°C Limites de temperatura de operação -15°C até +60°C -15°C até +60°C -15°C até +60°C -15°C até +60°C -15°C até +60°C Material (ABS) termoplástico (ABS) termoplástico (ABS) termoplástico (ABS) termoplástico (ABS) termoplástico (ABS) Tensão nominal de isolação V 120 - 440 120 - 440 120 - 440 120 - 440 120 - 440 Frequência nominal Hz 50 - 60 50 - 60 50 - 60 50 - 60 50 - 60 Corrente nominal A 125 A 125 A 125 A 125 A 125 A Normas IEC  60670-24,       NBR IEC 60439-3 IEC  60670-24,       NBR IEC 60439-3 IEC  60670-24,       NBR IEC 60439-3 IEC 60670-24,     NBR IEC 60439-3 IEC 60670-24,     NBR IEC 60439-3

Quadros de distribuição de energia elétrica | Linha Europa  5 Quadros de distribuição de energia elétrica Acessórios Suporte para barramento de neutro/terra Barra de neutro isolada para fi xação em trilho DIN, com fixador azul Barra de terra isolada para fixação em trilho DIN, com fixador verde Barramento de distribuição Fechamento para barramento  Capas de proteção contra choques para os barramentos PS    Barramento de neutro/terra Número de módulos 8 12,  24 e 36 54 54 Código M125400000 M125410000 M125420000 M125430000 Tipo PS-END 0 PS-END SZ-BSK BSK Para barramento de distribuição PS1 PS2 e PS3 5 5 Código de estoque 2CDL200001R0004 2CDL200001R0001 2CDL200001R0011 2CDL200001R0012 Furos 5 furos de 10 mm 10 furos de 10 mm  + 3 furos 16 mm 16 furos de 10 mm + 3 furos 16 mm 15 furos de 10 mm  + 6 furos 16 mm 19 furos de 10 mm  + 6 furos 16 mm Código M125310000 M125320000 M125330000 M125340000 M125350000 Tipo SZ-N 6/3 SZ-N 11/3 SZ-N 6/3 C SZ-N 11/3 C Número de furos 7 12 7 12 Entrada (mm²) 1 x 16 1 x 16 1 x 16 1 x 16 Saída (mm²) 6 x 16 11 x 16 6 x 16 11 x 16 Código de estoque GHV 036 0876 R0001 GHV 036 0876 R0002 GHV 036 0876 R001 GHV 036 0876 R0012 Tipo SZ-PE 6/3 SZ-PE 11/3 SZ-PE 6/3 C SZ-PE 11/3 C Número de furos 7 12 7 12 Entrada (mm²) 1 x 16 1 x 16 1 x 16 1 x 16 Saída (mm²) 6 x 16 11 x 16 6 x 16 11 x 16 Código de estoque GHV 036 0876 R0004 GHV 036 0876 R0005 GHV 036 0876 R004 GHV 036 0876 R0015 Monofásico (1F) Bifásico (2F) Trifásico (3F) Tipo PS1/60 PS1/60/16 PS2/60 PS2/60/16 PS3/60 PS3/60/16 Corrente nominal Is  1)  (A) 63 80 63 80 63 80 Número máximo de polos 60 60 58 58 60 60 Secção nominal da  barra (mm²) 10 16 10 16 10 16 Código de estoque 2CDL210001R1060 2CDL210001R1660 2CDL220001R1058 2CDL220001R1658 2CDL230001R1060 2CDL230001R1660 1)  Caso a alimentação seja feita pelo centro, os modelos de 100 mm 2  e 16 mm 2  terão IE = 100 e 130 A respectivamente.

6  Linha Europa | Quadros de distribuição de energia elétrica Quadros de distribuição de energia elétrica Dimensões em mm De embutir - IP40 Vista frontal Furos Vista lateral 24 módulos 8 módulos 12 módulos 36 módulos 54 módulos 24 módulos 8 módulos 12 módulos 8/12 módulos 36/54 módulos 24 módulos 36 módulos 54 módulos

Quadros de distribuição de energia elétrica | Linha Europa  7 Quadros de distribuição de energia elétrica Dimensões em mm De sobrepor - IP40 Vista frontal Furos Vista lateral 24 módulos 8 módulos 12 módulos 36 módulos 54 módulos 8 módulos 12 módulos 24 módulos 36 módulos 54 módulos 8/12 módulos 36 módulos 24 módulos 54 módulos

ABB Ltda Produtos de Baixa TensãoAv. dos Autonomistas, 1496 06020-902 - Osasco - SP Fax: +55 11 3688-9977  ABB Atende: 0800 0 14 9111Dúvidas sobre produtos, serviços e contatos ABB.      www.abb.com.br BRCC-04/14 Contato
