Série SNK | Bornes - Tecnologia PI - Spring
Descarregue aqui o catálogo

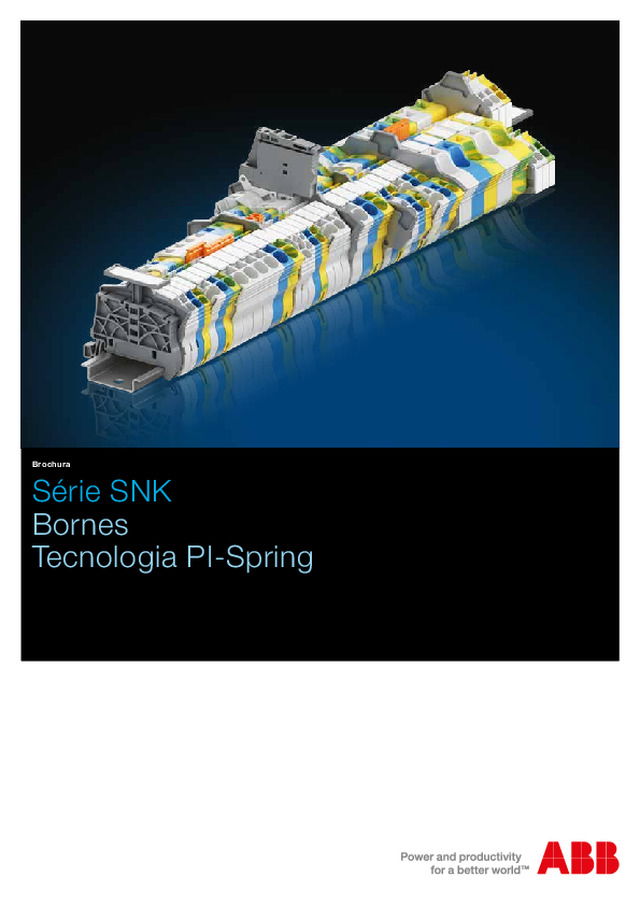

Série SNK Bornes Tecnologia PI-Spring Brochura
2 | ABB Série SNK - Tecnologia PI-Spring Série SNK e bornes PI-Spring Propostas de valor Reduzir o esforço e o tempo de preparo do condutor com o modo Spring Nossa conexão requer um esforço mínimo para inserir os fios com a chave de fenda. O preparo dos condutores flexíveis não é necessário. Reduzir seu espaço de estoque de acessórios em até 50% As linhas SNK PI-Spring e Parafuso compartilham os mesmos acessórios.Todas as placas de fechamento e separadores de circuitos comportam tipos e tamanhos diversos de bornes. Reduzir pela me- tade seu tempo de conexão com o modo Push-In Nossa tecnologia de conexão permite a inserção em um passo de condutores flexíveis preparados e rígidos. 50% de redução do espaço de estoque torna o PI-Spring atraente para todos os mercados em todo o mundo Estoque apenas uma linha, obtenha dois modos de conexão (Push-In e Spring).O usuário opta por uma linha certificada mundialmente com acesso a mercados e aplicações em todo o mundo. Os benefícios de 2 tecnologiasem 1 conexão A seleção é simplificada. O valor de estoque é reduzido significativamente Conexão Inteligente Logística Inteligente 2 1 em
ABB Série SNK - Tecnologia PI-Spring | 3 A instalação é otimizada e segura Evitar os erros de montagem e fiação O design assimétrico permite uma verificação visual em caso de borne invertido. A identificação do circuito é aperfeiçoada graças à extensão de 20% da área de marcação. Economizar até 15% de espaço em seu painel Nosso design compacto economiza um espaço valioso entre as canaletas. O ângulo de 30° da entrada do condutor permite uma redução de até 15% na altura, e ao mesmo tempo um raio de curvatura generoso. Acelerar seus projetos Pré-marcação à mão ou com etiqueta possível na nossa superfície de marcação plana e início imediato da fiação, antes da montagem dos marcadores finais. Evite a reimpressão dos marcadores mesmo em caso de modificações. Design Inteligente + PI-Spring Verdadeiramente inteligente!
4 | ABB Série SNK - Tecnologia PI-Spring Canais centrais duplos que permitem multiconfigurações(jumpeamento, teste e medição) Placa de fechamento comum Placa de fechamento comum para funções e tamanhos mistos Teste de tensão O ponto de entrada da chave de fenda aceita sondas de Categoria II 2.5 a 4 mm² PI-Spring 2 PI-Spring 3 2 e 2.5 mm² 4 mm² 6 mm² De 2.5 a16 mm² Série SNK e bornes PI-Spring Visão geral da linha
ABB Série SNK - Tecnologia PI-Spring | 5 Dois separadores de circuito para a linha inteira Placa de fechamento comum para funções e tamanhos mistos A placa de fechamento pode ser usada como separadora de circuito 2.5 a 4 mm² PI-Spring 4 PI-Spring 3 PI-Spring 2 2 x PI-Spring 2 2.5 mm² 10 mm² 2.5 mm² 4 mm² 16 mm² 6 mm² Placa de fechamento comum Placa de fechamento comum Placa de fechamento comum
6 | ABB Série SNK - Tecnologia PI-Spring Bornes de tecnologias PI-Spring e Parafuso Série SNK e bornes Características comuns PI-Spring e Parafuso Jumpers de conexão isolados Jumpers de espaçamento diferenciado Design assimétrico para evitar os erros de montagem Redução das variantes com placas de fechamento comuns Entrada do condutor projetada para a facilidade de fiação Acessórios Comuns Design Inteligente comum Placas de fechamento compactas e parafuso
ABB Série SNK - Tecnologia PI-Spring | 7 Bornes de tecnologias PI-Spring e Parafuso Dispositivos de teste Plugues componentessem parafuso Sistema de jumpeamento prático para até 50 polos, divisível... Bornes desconectados operados à mão ou com chave de fenda Identificação clara do borne Espaço de marcação ampliado. Pré-marcação à mão antes da instalação do marcador final. Marcadores pré-marcados e em branco
8 | ABB Série SNK - Tecnologia PI-Spring Série SNK e bornes Aplicações Adaptados para os mercados e aplicações mundiais e ambientes severos: vibrações, choques, corrosão... Gost R hazloc DNV Rina RoHS
ABB Série SNK - Tecnologia PI-Spring | 9 Graças à sua classificação de 1000 V conforme a norma IEC 60947-7-1, os bornes SNK são ideais para os equipamentos solares. Os bornes da série SNK podem ser usados em todo o mundo em todos os tipos de aplicações industriais e comerciais.. Todos os nossos produtos possuem certificados de terceiros, UL e CSA atribuídos por laboratórios independentes. Os produtos da série SNK são desenvolvidos e qualificados de acordo com as seguintes normas internacionais: IEC 60947-1, IEC 60947-7-1, IEC 60947-7-2, IEC 60947-7-3, UL 1059, CSA C22.2 n°158-10. Indústria e comércio Energia Solar Todos os produtos da série SNK podem ser empregados em equipamentos fixos. Para o ambiente mais exigente das apli-cações do material rodante, a PI-Spring foi testada e aprovada com sucesso em conformidade com as exigências IEC 61373 para resistir a grandes vibrações e condições de choque (ondas multia-xiais, acelerações...). O material plástico usado é compa-tível com as severas exigências de inflamabilidade, toxicidade e opaci-dade da fumaça do segmento de tra-ção e pode ser classificado I2F2 para as normas NF F 16-101 e NF F 16-102; HL3 para a norma EN 45 545 e V0 para a norma UL94. Ele está de acordo com a NFPA 130 para os testes das normas ASTM E 162 e ASTM E 662 e com as nor-mas FR238.103 e BSS 7239. O certificado IRIS garante o cumprimento das exigên-cias da indústria ferroviária internacional. A série SNK é certificada IEC Ex de acordo com as normas internacionais mundiais IEC 60079-0 e IEC 60079-7 (segurança "Exe" elevada) para produtos usados em atmosferas explosivas. Para atender às exigências dos merca-dos locais específicos, alguns produtos SNK possuem certificações locais adi-cionais, tais como: ATEX, UL Locais peri-gosos ou BR-Ex… Os produtos SNK passaram com suces-so pelos testes mais difíceis, como o de resistência térmica: 2 semanas em um ambiente quente (95°C + 90% HR), se-guidas de 2 semanas (125 °C) e de um dia de teste em ambiente frio (-65 °C) . Isto prova os altos desempenhos mecâ-nicos dos produtos SNK. Os produtos SNK provaram seu desempe-nho ao passar com sucesso pelos testes exigidos para as condições mais extre-mas. (por ex.: névoa salina, ambientes frios e com calor seco ou úmido), em conformidade com a norma IEC 60068... A fim de atender às exigências dos mer-cados da marinha no mundo inteiro, os produtos SNK possuem as seguintes certificações da marinha: BV Marine, DNV, RINA, RMRS. Ferrovias Locais perigosos Marinha
10 | ABB Série SNK - Tecnologia PI-Spring Bornes Placas de fechamento Barras de jumper Marcação Tipo Função Seção transversal Passo Corrente nominal Cor Código de estoque Código de estoque N° de polos Código de estoque IEC UL/CSA Bornes de passagem e terra - 2 PI-Spring ZK2.5 2.5 mm ² 12 AWG 5.2 mm 0.205 in 24 A 20 A Cinza Azul Laranja Amarelo Verde Vermelho Branco Preto 1SNK705010R0000 1SNK705020R0000 1SNK705030R0000 1SNK705060R0000 1SNK705061R0000 1SNK705062R0000 1SNK705065R0000 1SNK705066R0000 1SNK705910R0000 EK2.5 23451050 1SNK905302R00001SNK905303R00001SNK905304R00001SNK905305R00001SNK905310R00001SNK905350R0000 MC512 MC512PA MG-CPM-13 2.5 mm ² 14 AWG 4 mm ² 12 AWG ZK2.5-PE 2.5 mm ² 12 AWG 5.2 mm 0.205 in 300 A / 1s 396 A / 1s Verde-amarelo 1SNK705150R0000 2.5 mm ² 14 AWG 4 mm ² 12 AWG ZK4 4 mm ² 10 AWG 6 mm 0.236 in 32 A 30 A CinzaAzulLaranja 1SNK706010R00001SNK706020R00001SNK706030R0000 23451050 1SNK906302R00001SNK906303R00001SNK906304R00001SNK906305R00001SNK906310R00001SNK906350R0000 MC612 MC612PA MG-CPM-13 4 mm ² 12 AWG 6 mm ² 10 AWG ZK4-PE 4 mm ² 10 AWG 6 mm 0.236 in 480 A / 1s 636 A / 1s Verde-amarelo 1SNK706150R0000 4 mm ² 12 AWG 6 mm ² 10 AWG ZK6 6 mm ² 8 AWG 8 mm 0.315 in 41 A 50 A CinzaAzulLaranja 1SNK708010R00001SNK708020R00001SNK708030R0000 234510 1SNK908302R00001SNK908303R00001SNK908304R00001SNK908305R00001SNK908310R0000 MC812 MC812PAMG-CPM-13 6 mm ² 10 AWG 10 mm ² 8 AWG ZK6-PE 6 mm ² 8 AWG 8 mm 0.315 in 720 A / 1s 1008 A / 1s Verde-amarelo 1SNK708150R0000 6 mm ² 10 AWG 10 mm ² 8 AWG ZK10 10 mm ² 6 AWG 10 mm 0.394 in 57 A 65 A CinzaAzulLaranja 1SNK710010R00001SNK710020R00001SNK710030R0000 1SNK710910R0000 EK10 234510 1SNK910302R00001SNK910303R00001SNK910304R00001SNK910305R00001SNK910310R0000 10 mm ² 8 AWG 16 mm ² 6 AWG ZK10-PE 10 mm ² 6 AWG 10 mm 0.394 in 1200 A / 1s 1596 A / 1s Verde-amarelo 1SNK710150R0000 10 mm ² 8 AWG 16 mm ² 6 AWG ZK16 16 mm ² 4 AWG 12 mm 0.472 in 76 A 85 A CinzaAzul 1SNK712010R00001SNK712020R0000 235 1SNK912302R00001SNK912303R00001SNK912305R0000 16 mm ² 6 AWG 25 mm ² 4 AWG ZK16-PE 16 mm ² 4 AWG 12 mm 0.472 in 1960 A / 1s 2544 A / 1s Verde-amarelo 1SNK712150R0000 16 mm ² 6 AWG 25 mm ² 4 AWG Série SNK e bornes Tecnologia PI-Spring Todos os dados técnicos para as normas UL/CSA e as dimensões em polegadas estão apresentados em itálico. Condutor preso (UL/CSA) flexível (IEC) – Flexível com ponteira isolada – Condutor rígido
ABB Série SNK - Tecnologia PI-Spring | 11 Todos os dados técnicos para as normas UL/CSA e as dimensões em polegadas estão apresentados em itálico. Série SNK e bornes Tecnologia PI-Spring Bornes Placas de fechamento Barras de jumper Marcação Tipo Função Seção transversal Passo Corrente nominal Cor Código de estoque Código de estoque N° de polos Código de estoque IEC UL/CSA Bornes de passagem e terra - 3 PI-Spring ZK2.5-3P 2.5 mm ² 12 AWG 5.2 mm 0.205 in 24 A 20 A Cinza Azul Laranja Amarelo Verde Vermelho Branco Preto 1SNK705011R00001SNK705021R00001SNK705031R00001SNK705067R00001SNK705068R00001SNK705069R00001SNK705072R00001SNK705073R0000 1SNK705911R0000 EK2.5-3P 23451050 1SNK905302R00001SNK905303R00001SNK905304R00001SNK905305R00001SNK905310R00001SNK905350R0000 MC512 MC512PAMG-CPM-13 2.5 mm ² 14 AWG 4 mm ² 12 AWG ZK2.5-PE-3P 2.5 mm ² 12 AWG 5.2 mm 0.205 in 300 A / 1s 396 A / 1s Verde-amarelo 1SNK705151R0000 2.5 mm ² 14 AWG 4 mm ² 12 AWG ZK4-3P 4 mm ² 10 AWG 6 mm 0.236 in 32 A 30 A CinzaAzulLaranja 1SNK706011R00001SNK706021R00001SNK706031R0000 23451050 1SNK906302R00001SNK906303R00001SNK906304R00001SNK906305R00001SNK906310R00001SNK906350R0000 MC612 MC612PAMG-CPM-13 4 mm ² 12 AWG 6 mm ² 10 AWG ZK4-PE-3P 4 mm ² 10 AWG 6 mm 0.236 in 480 A / 1s 636 A / 1s Verde-amarelo 1SNK706151R0000 4 mm ² 12 AWG 6 mm ² 10 AWG ZK6-3P 6 mm ² 8 AWG 8 mm 0.315 in 41 A 50 A CinzaAzulLaranja 1SNK708011R00001SNK708021R00001SNK708031R0000 1SNK708911R0000 EK6-3P 234510 1SNK908302R00001SNK908303R00001SNK908304R00001SNK908305R00001SNK908310R0000 MC812 MC812PAMG-CPM-13 6 mm ² 10 AWG 10 mm ² 8 AWG ZK6-PE-3P 6 mm ² 8 AWG 8 mm 0.315 in 720 A / 1s 1008 A / 1s Verde-amarelo 1SNK708151R0000 6 mm ² 10 AWG 10 mm ² 8 AWG Bornes de passagem e terra - 4 PI-Spring ZK2.5-4P 2.5 mm ² 12 AWG 5.2 mm 0.205 in 24 A 20 A Cinza Azul Laranja Amarelo Verde Vermelho Branco Preto 1SNK705012R00001SNK705022R00001SNK705032R00001SNK705074R00001SNK705075R00001SNK705076R00001SNK705079R00001SNK705080R0000 1SNK705912R0000 EK2.5-4P 23451050 1SNK905302R00001SNK905303R00001SNK905304R00001SNK905305R00001SNK905310R00001SNK905350R0000 MC512 MC512PAMG-CPM-13 2.5 mm ² 14 AWG 4 mm ² 12 AWG ZK2.5-PE-4P 2.5 mm ² 12 AWG 5.2 mm 0.205 in 300 A / 1s 396 A / 1s Verde-amarelo 1SNK705152R0000 2.5 mm ² 14 AWG 4 mm ² 12 AWG ZK4-4P 4 mm ² 10 AWG 6 mm 0.236 in 32 A 30 A CinzaAzulLaranja 1SNK706012R00001SNK706022R00001SNK706032R0000 23451050 1SNK906302R00001SNK906303R00001SNK906304R00001SNK906305R00001SNK906310R00001SNK906350R0000 MC612 MC612PAMG-CPM-13 4 mm ² 12 AWG 6 mm ² 10 AWG ZK4-PE-4P 4 mm ² 10 AWG 6 mm 0.236 in 480 A / 1s 636 A / 1s Verde-amarelo 1SNK706152R0000 4 mm ² 12 AWG 6 mm ² 10 AWG Condutor preso (UL/CSA) flexível (IEC) – Flexível com ponteira isolada – Condutor rígido
12 | ABB Série SNK - Tecnologia PI-Spring Bornes Placas de fechamento Barras de jumper Marcação Tipo Função Seção transversal Passo Corrente nominal Cor Código de estoque Código de estoque N° de polos Código de estoque IEC UL/CSA Bornes dois andares ZK2.5-D2 2.5 mm ² 12 AWG 5.2 mm 0.205 in 24 A 20 A Cinza A zul 1SNK705210R00001SNK705220R0000 1SNK705960R0000 EK2.5-D2 23451050 1SNK905302R00001SNK905303R00001SNK905304R00001SNK905305R00001SNK905310R00001SNK905350R0000 MC512 MC512PA MG-CPM-13 2.5 mm ² 14 AWG 4 mm ² 12 AWG ZK2.5-D1 2.5 mm ² 12 AWG 5.2 mm 0.205 in 24 A 20 A Cinza 1SNK705211R0000 2.5 mm ² 14 AWG 4 mm ² 12 AWG ZK2.5-D2-PE 2.5 mm ² 12 AWG 5.2 mm 0.205 in 24/300 A / 1s 20/396 A / 1s Cinza e Verde-amarelo 1SNK705212R0000 2.5 mm ² 14 AWG 4 mm ² 12 AWG ZK2.5-D1-PE 2.5 mm ² 12 AWG 5.2 mm 0.205 in 300 A / 1s 396 A / 1s Verde-amarelo 1SNK705250R0000 2.5 mm ² 14 AWG 4 mm ² 12 AWG Bornes secionáveis ZK2.5-S 2.5 mm ² 12 AWG 5.2 mm 0.205 in 20 A 20 A CinzaAzulLaranja 1SNK705310R00001SNK705320R00001SNK705330R0000 1SNK705911R0000 EK2.5-3P 23451050 1SNK905302R00001SNK905303R00001SNK905304R00001SNK905305R00001SNK905310R00001SNK905350R0000 MC512 MC512PA MG-CPM-13 2.5 mm ² 14 AWG 4 mm ² 12 AWG ZK2.5-SP 2.5 mm ² 12 AWG 5.2 mm 0.205 in 16 A 18 A Cinza 1SNK705311R0000 2.5 mm ² 14 AWG 4 mm ² 12 AWG Plugues componentes para ZK2.5-SP PG5... Inserção de componentes em série com circuito 5.2 mm 0.205 in Cinza escuro 1SNK900401R0000 MC512 MC512PA MG-CPM-13 Equipado com barra de ligação 5.2 mm 0.205 in Laranja 1SNK900402R0000 Série SNK e bornes Tecnologia PI-Spring Todos os dados técnicos para as normas UL/CSA e as dimensões em polegadas estão apresentados em itálico. Condutor preso (UL/CSA) flexível (IEC) – Flexível com ponteira isolada – Condutor rígido
ABB Série SNK - Tecnologia PI-Spring | 13 Série SNK e bornes Tecnologia PI-Spring Todos os dados técnicos para as normas UL/CSA e as dimensões em polegadas estão apresentados em itálico. Bornes Placas de fechamento Barras de jumper Marcação Tipo Função Seção transversal Passo Corrente nominal Cor Código de estoque Código de estoque N° de polos Código de estoque IEC UL/CSA Bornes porta fusível 5 x 20 mm (0.197 in x 0.787 in) fusíveis ZK2.5-SF 2.5 mm ² 12 AWG 6 mm 0.236 in 6.3 A 16 A Cinza 1SNK706410R0000 1SNK705911R0000 EK2.5-3P 23451050 1SNK906302R00001SNK906303R00001SNK906304R00001SNK906305R00001SNK906310R00001SNK906350R0000 MC612 MC612PA MG-CPM-13 2.5 mm ² 14 AWG 4 mm ² 12 AWG ZK2.5-SF-R.. 2.5 mm ² 12 AWG 6 mm 0.236 in 6.3 A 16 A Cinza 24-110 V AC/DC 1SNK706411R0000 115-250 V AC/DC 1SNK706412R0000 2.5 mm ² 14 AWG 4 mm ² 12 AWG Bornes secionáveis alinhados com ZK2.5-S-R1 ZK2.5-S-R1 2.5 mm ² 12 AWG 6 mm 0.236 in 20 A 20 A Cinza 1SNK706310R0000 1SNK705911R0000 EK2.5-3P 23451050 1SNK906302R00001SNK906303R00001SNK906304R00001SNK906305R00001SNK906310R00001SNK906350R0000 MC612 MC612PA MG-CPM-13 2.5 mm ² 14 AWG 4 mm ² 12 AWG Condutor preso (UL/CSA) flexível (IEC) – Flexível com ponteira isolada – Condutor rígido
14 | ABB Série SNK - Tecnologia PI-Spring Série SNK e bornes Accessórios Tipo Trilho Descrição Passo Corrente nominal Cor Código de estoque Cor Código de estoque Poste de fechamento Porta etiquetas BAM3 TH 35-7.5TH 35-15 Poste de fechamento parafusada 10 mm 0.394 in Cinza escuro 1SNK900001R0000 Cinza escuro 10 mm 0.394 de largura 1SNK900605R0000 LH BAZ1 TH 35-7.5TH 35-15 Poste de fechamento sem parafuso 5.2 mm 0.205 in Cinza escuro 1SNK900002R0000 19.5 mm 0.768 de largura 1SNK900607R0000 LH-R1 BAZH1 TH 35-7.5TH 35-15 Poste de fechamento superiores para bornes dois andares ou potentes 10 mm 0.394 in Cinza escuro 1SNK900102R0000 Separadores de circuito CS-R2 TH 35-7.5TH 35-15 Compatível com PI-Spring ZK2.5, ZK4, ZK6 3 mm 0.118 in Cinza escuro 1SNK900106R0000 CS-R3 TH 35-7.5TH 35-15 Compatível com todos os bornes PI-Spring um andar 3 mm 0.118 in Cinza escuro 1SNK900107R0000 Adaptadores de teste TP2 Adaptador de teste para plugue de teste Ø 2 or 2.3 mm (0.079 in or 0.091 in ) Cinza escuro 1SNK900203R0000 TP4 Adaptador de teste para plugue de teste Ø 4 mm (0.157 in ) Cinza escuro 1SNK900205R0000 Conectores de teste TC5 Conector de teste 5.2 mm 0.205 in 1.5 mm ² 16 AWG Cinza escuro 1SNK900200R0000 TC5-R1 Módulo final para o conector de teste 5.2 mm 0.205 in 1.5 mm ² 16 AWG Cinza escuro 1SNK900201R0000 Plugues componentes PG5-R2 Plug-in componente (entre 2 bornes com passo 5.2 mm 0.205 in ) 2 x 5.2 mm 2 x 0.205 in Cinza escuro 1SNK900403R0000 Conectores de proteção SHBP Compatível com bornes ZK2.5 e ZK2.5-S 1SNK900601R0000
ABB Série SNK - Tecnologia PI-Spring | 15 Série SNK e bornes Marcadores e sistemas de marcação Marcadores para bornes Tipo N° demarcadores por cartão Passo borne Sistemas de marcação Código de estoque Embalagem 5.2 mm 0.205 in 6 mm 0.236 in 8 mm 0.315 in 8 mm 0.315 in HTP500-V2 MG3 AMS 250AMS 500 cartelas marcadores Marcadores em branco (branco) MC512 45 1SNK140000R0000 22 MC512PA 100 1SNK149999R0000 20 MG-CPM-13 41790 56 1SNB041790R0512 1960 MC612 39 1SNK150000R0000 22 MC612PA 100 1SNK159999R0000 20 MG-CPM-13 41791 48 1SNB041791R0612 1680 MC812 30 1SNK160000R0000 22 MC812PA 100 1SNK169999R0000 20 Cartelas de marcação pré-marcadas (branco) MC512PA 100 1SNK149999R0000G 1 MC612PA 100 1SNK159999R0000G 1 MC812PA 100 1SNK169999R0000G 1 Recomendado Compatível Porta marcador universal para marcadores de fio Tipo N° de marcadores por cartela Diâmetro externo do fio Seção do fio Passo Código de estoque Embalagem mm em mm² AWG tiras marcadores UMH Tira de 10 porta marcador de fio universal para bornes 5.2 mm0.205 in 1SNK900611R0000 10 4 x 12 mm (0.157 in x 0.472 in) marcador de fio MG2-TDMO-01 40390 40 2…2.9 0.079...0.114 0.5…1.5 20…16 1SNB040390R0412 880 MG2-TDMO-02 40490 40 2.9…3.5 0.114...0.138 1.5…2.5 16…14 1SNB040490R0412 640 MG2-TDMO-03 40590 40 4…4.6 0.157...0.181 4…6 12…10 1SNB040590R0412 560 4 x 16 mm (0.157 in x 0.630 in) marcador de fio MG2-TDMO-01 40391 40 2…2.9 0.079...0.114 0.5…1.5 18…16 1SNB040391R0416 880 MG2-TDMO-02 40491 40 2.9…3.5 0.114...0.138 1.5…2.5 16…14 1SNB040491R0416 640 MG2-TDMO-03 40591 40 4…4.6 0.157...0.181 4…6 12…10 1SNB040591R0416 560 Etiqueta para placas de fechamento Tipo N° demarcadores por cartão Cor Compatível com porta etiqueta Sistemas de marcação Código de estoque Embalagem LH LH-R1 HTP500-V2 MG3 AMS 250AMS 500 cartelas marcadores Cartelas de marcação brancas (branco) MCLH 36 Branco 1SNK900630R0000 25 MCLH-R1 15 1SNK900631R0000 25 MG-TAA 49198 18 1SNB049198R1735 25 MG-TAA 49498 33 1SNB049498R8530 25 MCLH-YL 36 Amarelo 1SNK900633R0000 25 MCLH-R1-YL 15 1SNK900634R0000 25 Recomendado Compatível Sistemas de marcação HTP500-V2, Impressora de transferência térmica MG3, Impressora de transferência térmica AMS 500 AMS 250 Plotter de marcação MG2-TDMO... UMH é compatível com a maioria dos marcadores de fio disponíveis no mercado. LH + MCLH LH-R1 + MCLH-R1
16 | ABB Série SNK - Tecnologia PI-Spring Índice Dados técnicos adicionais Dimensões do borne(adicionar altura do trilho para obter as dimensões montadas)por ex. trilho TH 35-7.5 = altura do produto + 7.5 mm Outros produtos (não montados no trilho) Código de estoque Tipo Descrição Tensão nominal (IEC) V Tensão nominal (UL/CSA) V Compri-mento mm Altura mm Unidades por caixa Unidades por pacote Página 1SNB040390R0412 MG2-TDMO-01 40390 Marcadores de bornes - - 12 4 880 - 15 1SNB040391R0416 MG2-TDMO-01 40391 Marcadores de bornes - - 16 4 880 - 15 1SNB040490R0412 MG2-TDMO-01 40490 Marcadores de bornes - - 12 4 640 - 15 1SNB040491R0416 MG2-TDMO-01 40491 Marcadores de bornes - - 16 4 640 - 15 1SNB040590R0412 MG2-TDMO-01 40590 Marcadores de bornes - - 12 4 560 - 15 1SNB040591R0416 MG2-TDMO-01 40591 Marcadores de bornes - - 16 4 560 - 15 1SNB041790R0512 MG-CPM-13 41790 Marcadores de bornes - - 12 5 1960 - 15 1SNB041791R0612 MG-CPM-13 41791 Marcadores de bornes - - 12 6 1680 - 15 1SNB049198R1735 MG-TAA 49198 Marcadores de bornes - - 35 17 450 - 15 1SNB049498R8530 MG-TAA 49498 Marcadores de bornes - - 30 8.5 825 - 15 1SNK140000R0000 MC512 Marcadores de bornes - - 12 5 22 990 15 1SNK140011R0000 MC512PA Marcadores de bornes - - 12 5 1 600 15 1SNK145011R0000 MC512PA Marcadores de bornes - - 12 5 1 600 15 1SNK149999R0000 MC512PA Marcadores de bornes - - 12 5 1 600 15 1SNK150000R0000 MC612 Marcadores de bornes - - 12 6 22 858 15 1SNK150011R0000 MC612PA Marcadores de bornes - - 12 6 1 600 15 1SNK155011R0000 MC612PA Marcadores de bornes - - 12 6 1 600 15 1SNK159999R0000 MC612PA Marcadores de bornes - - 12 6 1 600 15 1SNK160000R0000 MC812 Marcadores de bornes - - 12 8 22 660 15 1SNK160011R0000 MC812PA Marcadores de bornes - - 12 8 1 600 15 1SNK165011R0000 MC812PA Marcadores de bornes - - 12 8 1 600 15 1SNK169999R0000 MC812PA Marcadores de bornes - - 12 8 1 600 15 1SNK705010R0000 ZK2.5 Bornes PI-Spring 1000 600 50.9 34.2 50 900 10 1SNK705011R0000 ZK2.5-3P Bornes PI-Spring 1000 600 64.7 34.2 50 750 11 1SNK705012R0000 ZK2.5-4P Bornes PI-Spring 1000 600 80.2 34.2 50 600 11 1SNK705020R0000 ZK2.5-BL Bornes PI-Spring 1000 600 50.9 34.2 50 900 10 1SNK705021R0000 ZK2.5-3P-BL Bornes PI-Spring 1000 600 64.7 34.2 50 750 11 1SNK705022R0000 ZK2.5-4P-BL Bornes PI-Spring 1000 600 80.2 34.2 50 600 11 1SNK705030R0000 ZK2.5-OR Bornes PI-Spring 1000 600 50.9 34.2 50 900 10 1SNK705031R0000 ZK2.5-3P-OR Bornes PI-Spring 1000 600 64.7 34.2 50 750 11 1SNK705032R0000 ZK2.5-4P-OR Bornes PI-Spring 1000 600 80.2 34.2 50 600 11 1SNK705060R0000 ZK2.5-YL Bornes PI-Spring 1000 600 50.9 34.2 50 900 10 1SNK705061R0000 ZK2.5-GN Bornes PI-Spring 1000 600 50.9 34.2 50 900 10 1SNK705062R0000 ZK2.5-RD Bornes PI-Spring 1000 600 50.9 34.2 50 900 10 1SNK705065R0000 ZK2.5-WH Bornes PI-Spring 1000 600 50.9 34.2 50 900 10 1SNK705066R0000 ZK2.5-BK Bornes PI-Spring 1000 600 50.9 34.2 50 900 10 1SNK705067R0000 ZK2.5-3P-YL Bornes PI-Spring 1000 600 64.7 34.2 50 750 11 1SNK705068R0000 ZK2.5-3P-GN Bornes PI-Spring 1000 600 64.7 34.2 50 750 11 1SNK705069R0000 ZK2.5-3P-RD Bornes PI-Spring 1000 600 64.7 34.2 50 750 11 1SNK705072R0000 ZK2.5-3P-WH Bornes PI-Spring 1000 600 64.7 34.2 50 750 11 1SNK705073R0000 ZK2.5-3P-BK Bornes PI-Spring 1000 600 64.7 34.2 50 750 11 1SNK705074R0000 ZK2.5-4P-YL Bornes PI-Spring 1000 600 80.2 34.2 50 600 11 1SNK705075R0000 ZK2.5-4P-GN Bornes PI-Spring 1000 600 80.2 34.2 50 600 11 1SNK705076R0000 ZK2.5-4P-RD Bornes PI-Spring 1000 600 80.2 34.2 50 600 11 1SNK705079R0000 ZK2.5-4P-WH Bornes PI-Spring 1000 600 80.2 34.2 50 600 11 1SNK705080R0000 ZK2.5-4P-BK Bornes PI-Spring 1000 600 80.2 34.2 50 600 11 1SNK705150R0000 ZK2.5-PE Bornes PI-Spring - - 57.4 34.2 20 720 10 1SNK705151R0000 ZK2.5-PE-3P Bornes PI-Spring - - 71.2 34.2 20 480 11 1SNK705152R0000 ZK2.5-PE-4P Bornes PI-Spring - - 86.7 34.2 20 480 11 1SNK705210R0000 ZK2.5-D2 Bornes PI-Spring 800 600 78.5 54.2 50 400 12 1SNK705211R0000 ZK2.5-D1 Bornes PI-Spring 800 600 78.5 54.2 50 400 12 1SNK705212R0000 ZK2.5-D2-PE Bornes PI-Spring 800 600 84.6 54.2 20 160 12 1SNK705220R0000 ZK2.5-D2-BL Bornes PI-Spring 800 600 78.5 54.2 50 400 12 1SNK705250R0000 ZK2.5-D1-PE Bornes PI-Spring - - 84.6 54.2 20 160 12 1SNK705310R0000 ZK2.5-S Bornes PI-Spring 630 300 65.3 45.1 50 750 12 1SNK705311R0000 ZK2.5-SP Bornes PI-Spring 630 300 65.7 35.6 50 750 12 1SNK705320R0000 ZK2.5-S-BL Bornes PI-Spring 630 300 65.3 45.1 50 750 12 1SNK705330R0000 ZK2.5-S-OR Bornes PI-Spring 630 300 65.3 45.1 50 750 12 1SNK705910R0000 EK2.5 Placas de fechamento - - 52.24 32.5 20 - 10 1SNK705911R0000 EK2.5-3P Placas de fechamento - - 65.73 32.5 20 - 11 1SNK705912R0000 EK2.5-4P Placas de fechamento - - 82.77 32.5 20 - 11 1SNK705960R0000 EK2.5-D2 Placas de fechamento - - 76.25 52.52 20 - 12 1SNK706010R0000 ZK4 Bornes PI-Spring 1000 600 55.3 35.1 50 600 10 1SNK706011R0000 ZK4-3P Bornes PI-Spring 1000 600 72.5 35.1 50 450 11
ABB Série SNK - Tecnologia PI-Spring | 17 Índice Dados técnicos adicionais Código de estoque Tipo Descrição Tensão nominal (IEC) V Tensão nominal (UL/CSA) V Compri-mento mm Altura mm Unidades por caixa Unidades por pacote Página 1SNK706012R0000 ZK4-4P Bornes PI-Spring 1000 600 89.7 35.1 50 300 11 1SNK706020R0000 ZK4-BL Bornes PI-Spring 1000 600 55.3 35.1 50 600 10 1SNK706021R0000 ZK4-3P-BL Bornes PI-Spring 1000 600 72.5 35.1 50 450 11 1SNK706022R0000 ZK4-4P-BL Bornes PI-Spring 1000 600 89.7 35.1 50 300 11 1SNK706030R0000 ZK4-OR Bornes PI-Spring 1000 600 55.3 35.1 50 600 10 1SNK706031R0000 ZK4-3P-OR Bornes PI-Spring 1000 600 72.5 35.1 50 450 11 1SNK706032R0000 ZK4-4P-OR Bornes PI-Spring 1000 600 89.7 35.1 50 300 11 1SNK706150R0000 ZK4-PE Bornes PI-Spring - - 62.7 35.1 20 480 10 1SNK706151R0000 ZK4-PE-3P Bornes PI-Spring - - 79 35.1 20 480 11 1SNK706152R0000 ZK4-PE-4P Bornes PI-Spring - - 96.2 35.1 20 360 11 1SNK706310R0000 ZK2.5-S-R1 Bornes PI-Spring 630 300 63.1 47.9 50 600 13 1SNK706410R0000 ZK2.5-SF Bornes PI-Spring 500 300 63.1 66.5 50 400 13 1SNK706411R0000 ZK2.5-SF-R1 Bornes PI-Spring 500 300 63.1 66.5 50 400 13 1SNK706412R0000 ZK2.5-SF-R3 Bornes PI-Spring 500 300 63.1 66.5 50 400 13 1SNK708911R0000 EK6-3P Placas de fechamento - - 78.28 33.6 20 - 11 1SNK708010R0000 ZK6 Bornes PI-Spring 1000 600 57.5 35.9 50 600 10 1SNK708011R0000 ZK6-3P Bornes PI-Spring 1000 600 79.1 35.9 20 300 11 1SNK708020R0000 ZK6-BL Bornes PI-Spring 1000 600 57.5 35.9 50 600 10 1SNK708021R0000 ZK6-3P-BL Bornes PI-Spring 1000 600 79.1 35.9 20 300 11 1SNK708030R0000 ZK6-OR Bornes PI-Spring 1000 600 57.5 35.9 50 600 10 1SNK708031R0000 ZK6-3P-OR Bornes PI-Spring 1000 600 79.1 35.9 20 300 11 1SNK708150R0000 ZK6-PE Bornes PI-Spring - - 64.6 35.9 20 480 10 1SNK708151R0000 ZK6-PE-3P Bornes PI-Spring - - 85.6 35.9 20 240 11 1SNK710010R0000 ZK10 Bornes PI-Spring 1000 600 82.5 41.5 20 240 10 1SNK710020R0000 ZK10-BL Bornes PI-Spring 1000 600 82.5 41.5 20 240 10 1SNK710030R0000 ZK10-OR Bornes PI-Spring 1000 600 82.5 41.5 20 240 10 1SNK710150R0000 ZK10-PE Bornes PI-Spring - - 87.7 41.5 20 240 10 1SNK710910R0000 EK10 Placas de fechamento - - 80.47 41.25 20 - 10 1SNK712010R0000 ZK16 Bornes PI-Spring 1000 600 82.5 41.5 20 240 10 1SNK712020R0000 ZK16-BL Bornes PI-Spring 1000 600 82.5 41.5 20 240 10 1SNK712150R0000 ZK16-PE Bornes PI-Spring - - 87.7 41.5 20 240 10 1SNK900001R0000 BAM3 Placas de fechamento - - 53.5 35 50 1000 14 1SNK900002R0000 BAZ1 Placas de fechamento - - 54.4 34.2 50 750 14 1SNK900102R0000 BAZH1 Placas de fechamento - - 74.4 30.2 20 360 14 1SNK900106R0000 CS-R2 Separadores de circuito - - 61.81 48.7 20 - 14 1SNK900107R0000 CS-R3 Separadores de circuito - - 98.79 53.7 20 - 14 1SNK900200R0000 TC5 Conectores de teste 1000 - 34.1 71.65 10 1000 14 1SNK900201R0000 TC5-R1 Conectores de teste 1000 - 34.1 71.65 10 700 14 1SNK900203R0000 TP2 Adaptadores de teste 1000 600 7.6 52.15 20 2000 14 1SNK900205R0000 TP4 Adaptadores de teste 1000 600 7.6 56.63 20 2000 14 1SNK900401R0000 PG5 Plugues componentes 400 150 31 39 20 1000 12 1SNK900402R0000 PG5-R1 Plugues componentes 400 150 31 39 20 2000 12 1SNK900403R0000 PG5-R2 Plugues componentes 250 - 37.85 48.9 20 160 14 1SNK900601R0000 SHBP Conectores de proteção - - - - 20 - 14 1SNK900605R0000 LH Porta etiquetas - - 31.8 29.5 50 2500 14 1SNK900607R0000 LH-R1 Porta etiquetas - - 37.25 29.5 50 1000 14 1SNK900611R0000 UMH Porta marcadores de fio universal - - - - 10 - 15 1SNK900630R0000 MCLH Etiqueta para placas de fechamento - - 30 8.8 25 - 15 1SNK900631R0000 MCLH-R1 Etiqueta para placas de fechamento - - 35.35 17.65 25 - 15 1SNK900633R0000 MCLH-YL Etiqueta para placas de fechamento - - 30 8.8 25 - 15 1SNK900634R0000 MCLH-R1-YL Etiqueta para placas de fechamento - - 35.35 17.65 25 - 15 1SNK905302R0000 JB5-2 Barras de jumper 1000 600 8.2 26.8 50 1500 10 1SNK905303R0000 JB5-3 Barras de jumper 1000 600 13.4 26.8 50 1500 10 1SNK905304R0000 JB5-4 Barras de jumper 1000 600 18.6 26.8 50 1500 10 1SNK905305R0000 JB5-5 Barras de jumper 1000 600 23.8 26.8 50 1500 10 1SNK905310R0000 JB5-10 Barras de jumper 1000 600 49.8 26.8 30 900 10 1SNK905350R0000 JB5-50 Barras de jumper 1000 600 257.8 26.8 10 150 10 1SNK906302R0000 JB6-2 Barras de jumper 1000 600 9 26.8 50 1500 10 1SNK906303R0000 JB6-3 Barras de jumper 1000 600 15 26.8 50 1500 10 1SNK906304R0000 JB6-4 Barras de jumper 1000 600 21 26.8 50 1500 10 1SNK906305R0000 JB6-5 Barras de jumper 1000 600 27 26.8 50 1500 10 1SNK906310R0000 JB6-10 Barras de jumper 1000 600 57 26.8 20 600 10 1SNK906350R0000 JB6-50 Barras de jumper 1000 600 297 26.8 10 150 10 1SNK908302R0000 JB8-2 Barras de jumper 1000 600 13.6 27.8 50 1500 10 1SNK908303R0000 JB8-3 Barras de jumper 1000 600 21.6 27.8 50 1500 10 1SNK908304R0000 JB8-4 Barras de jumper 1000 600 29.6 27.8 50 1500 10 1SNK908305R0000 JB8-5 Barras de jumper 1000 600 37.6 27.8 40 1200 10 1SNK908310R0000 JB8-10 Barras de jumper 1000 600 77.6 27.8 20 600 10 1SNK910302R0000 JB10-2 Barras de jumper 1000 600 18.5 31.5 50 1500 10 1SNK910303R0000 JB10-3 Barras de jumper 1000 600 28 31.5 50 1500 10 1SNK910304R0000 JB10-4 Barras de jumper 1000 600 30.8 31.5 40 1200 10 1SNK910305R0000 JB10-5 Barras de jumper 1000 600 48 31.5 30 900 10 1SNK910310R0000 JB10-10 Barras de jumper 1000 600 98 31.5 20 600 10 1SNK912302R0000 JB12-2 Barras de jumper 1000 600 20 31.5 50 - 10 1SNK912303R0000 JB12-3 Barras de jumper 1000 600 32 31.5 50 - 10 1SNK912305R0000 JB12-5 Barras de jumper 1000 600 56 31.5 50 - 10
18 | ABB Série SNK - Tecnologia PI-Spring www.abb.com/connecttocontrol www.abb.com Série SNK e bornes Material de Marketing Produtos Produtos e Sistemas de Baixa Tensão Dispositivos de Conexão
ABB Série SNK - Tecnologia PI-Spring | 19 Bornes série SNK no seu bolso O eBinder lhe dá toda a informação de que precisa. Sempre atualizado Sempre disponível Permaneça conectado! Para informações detalhadas sobre os produtos, use o tipo de produto ou o código de estoque, ex:www.abb.com/productdetails/ ZS4 ou www.abb.com/productdetails/ 1SNK505010R0000 Portal Cadenas: Baixar arquivos 2D ou 3D de acordo com suas necessidades (STEP, IGES ...) Catálogos Ferramentas Novo SNK series Terminal blocks Main catalog Couv-1.indd 1 22/11/2013 09:15:24 SNA series Terminal blocks Main catalog 1SNC160019C0202_SNA series.indb 1 17/05/2013 11:39:10 Solution series Terminal blocks Main catalog 01_Chapitre_1.indb 1 27/05/2013 08:18:46
NotaReservamo-nos o direito de proceder a alterações técnicas ou modificações no conteúdo deste documento sem aviso prévio. A ABB não se responsabiliza por eventuais erros ou possíveis faltas de informações nesse documento. Reservamo-nos todos os direitos sobre esse documento, assunto e ilustrações contidos nele. Qualquer reprodução, divulgação a terceiros ou utilização desse conteúdo - no todo ou em partes - é proibida sem a autorização prévia redigida pela ABB. Copyright© 2014 ABB - Todos os direitos reservados Contato Dúvidas sobre produtos, serviços e contatos ABB.www.abb.com.br 1SNK160028B1602 - Impresso na França (Z+D 01.2014 PDF) ABB LtdaProdutos de Baixa TensãoAv. dos Autonomistas, 149606020-902 - Osasco - SPFax: +55 11 3688-9977ABB Atende: 0800 0 14 9111 www.abb.com/connecttocontrol
