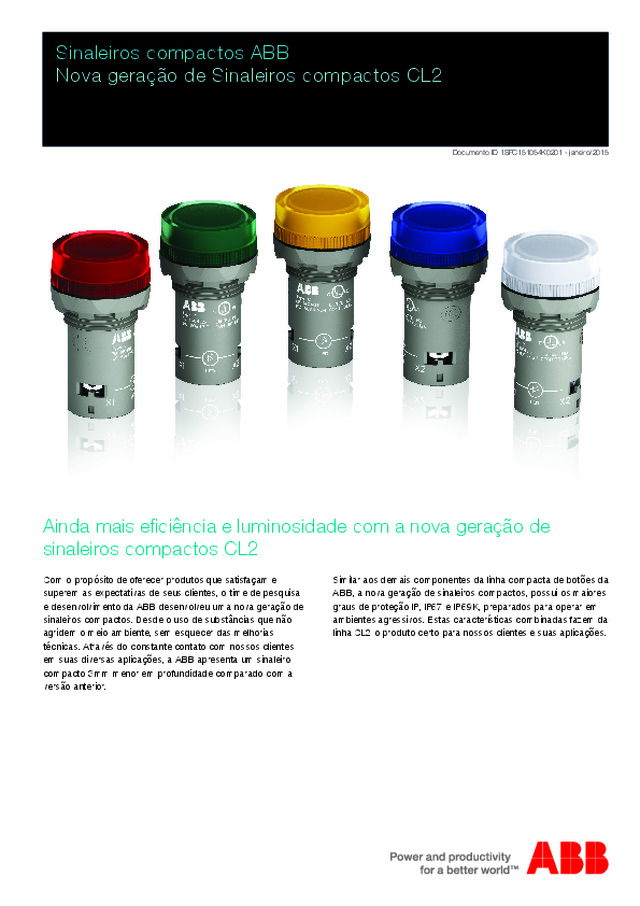

Sinaleiros compactos ABB Nova geração de Sinaleiros compactos CL2

Sinaleiros compactos ABB Nova geração de Sinaleiros compactos CL2 Documento ID 1SFC151054K0201 - janeiro/2015 Similar aos demais componentes da linha compacta de botões da ABB, a nova geração de sinaleiros compactos, possui os maiores graus de proteção IP, IP67 e IP69K, preparados para operar em ambientes agressivos. Estas características combinadas fazem da linha CL2 o produto certo para nossos clientes e suas aplicações. Com o propósito de oferecer produtos que satisfaçam e superem as expectativas de seus clientes, o time de pesquisa e desenvolvimento da ABB desenvolveu uma nova geração de sinaleiros compactos. Desde o uso de substâncias que não agridem o meio ambiente, sem esquecer das melhorias    técnicas. Através do constante contato com nossos clientes em suas diversas aplicações, a ABB apresenta um sinaleiro compacto 3mm menor em profundidade comparado com a versão anterior. Ainda mais eficiência e luminosidade com a nova geração de sinaleiros compactos CL2

Descrição Corrente  mA Tensão  anti-indutiva  (pico) Comprimento  de onda nm Iluminância  LX Modelo Código de  estoque Quantidade por          embalagem Peso  (1pc) Kg Tensão 6,3 VDC Vermelho 16 2 625 70 CL2-506R 1SFA619403R5061 1x10 0,0185 Verde 16 2 520 125 CL2-506G 1SFA619403R5062 1x10 0,0185 Amarelo 16 2 590 75 CL2-506Y 1SFA619403R5063 1x10 0,0185 Azul 16 2 470 10 CL2-506L 1SFA619403R5064 1x10 0,0185 Branco 16 2 (X=0.31,Y=0.32) 290 CL2-506C 1SFA619403R5068 1x10 0,0185 Tensão 12 VDC Vermelho 16 2 625 110 CL2-501R 1SFA619403R5011 1x10 0,0185 Verde 16 2.5 520 165 CL2-501G 1SFA619403R5012 1x10 0,0185 Amarelo 16 2.5 590 85 CL2-501Y 1SFA619403R5013 1x10 0,0185 Azul 16 2.5 470 15 CL2-501L 1SFA619403R5014 1x10 0,0185 Branco 16 2.5 (X=0.31,Y=0.32) 320 CL2-501C 1SFA619403R5018 1x10 0,0185 Tensão 24 VAC/VDC Vermelho 16 6 625 80 CL2-502R 1SFA619403R5021 1x10 0,0185 Verde 16 6 520 135 CL2-502G 1SFA619403R5022 1x10 0,0185 Amarelo 16 6 590 55 CL2-502Y 1SFA619403R5023 1x10 0,0185 Azul 16 6 470 10 CL2-502L 1SFA619403R5024 1x10 0,0185 Branco 16 6 (X=0.31,Y=0.32) 230 CL2-502C 1SFA619403R5028 1x10 0,0185 Tensão 48 à 60 VAC/VDC Vermelho 13-17 7 625 75 CL2-507R 1SFA619403R5071 1x10 0,0185 Verde 13-17 7 520 140 CL2-507G 1SFA619403R5072 1x10 0,0185 Amarelo 13-17 7 590 80 CL2-507Y 1SFA619403R5073 1x10 0,0185 Azul 13-17 7 470 10 CL2-507L 1SFA619403R5074 1x10 0,0185 Branco 13-17  7 (X=0.31,Y=0.32) 260 CL2-507C 1SFA619403R5078 1x10 0,0185 Tensão 110-130 VAC   Vermelho 15-17 20 625 85 CL2-513R 1SFA619403R5131 1x10 0,0185 Verde 15-17 20 520 90 CL2-513G 1SFA619403R5132 1x10 0,0185 Amarelo 15-17 20 590 85 CL2-513Y 1SFA619403R5133 1x10 0,0185 Azul 15-17 20 470 10 CL2-513L 1SFA619403R5134 1x10 0,0185 Branco 15-17 20 (X=0.31,Y=0.32) 340 CL2-513C 1SFA619403R5138 1x10 0,0185 Tensão 110-130 VDC Vermelho 8-9 20 625 55 CL2-515R 1SFA619403R5151 1x10 0,0185 Verde 8-9 20 520 125 CL2-515G 1SFA619403R5152 1x10 0,0185 Amarelo 8-9 20 590 50 CL2-515Y 1SFA619403R5153 1x10 0,0185 Azul 8-9 20 470 10 CL2-515L 1SFA619403R5154 1x10 0,0185 Branco 8-9 20 (X=0.31,Y=0.32) 210 CL2-515C 1SFA619403R5158 1x10 0,0185 Tensão 220 VDC Vermelho 6 20 625 40 CL2-520R 1SFA619403R5201 1x10 0,0185 Verde 6 20 520 90 CL2-520G 1SFA619403R5202 1x10 0,0185 Amarelo 6 20 590 30 CL2-520Y 1SFA619403R5203 1x10 0,0185 Azul 6 20 470 5 CL2-520L 1SFA619403R5204 1x10 0,0185 Branco 6 20 (X=0.31,Y=0.32) 120 CL2-520C 1SFA619403R5208 1x10 0,0185 Tensão 230 VCA Vermelho 17 30 625 95 CL2-523R 1SFA619403R5231 1x10 0,0185 Verde 17 35 520 155 CL2-523G 1SFA619403R5232 1x10 0,0185 Amarelo 17 35 590 70 CL2-523Y 1SFA619403R5233 1x10 0,0185 Azul 17 35 470 10 CL2-523L 1SFA619403R5234 1x10 0,0185 Branco 17 35 (X=0.31,Y=0.32) 225 CL2-523C 1SFA619403R5238 1x10 0,0185 Tensão 230 VCA com 60 V anti-indutivo Vermelho 17 60 625 75 CL2-623R 1SFA619403R6231 1x10 0,0185 Verde 17 80 520 70 CL2-623G 1SFA619403R6232 1x10 0,0185 Amarelo 17 70 590 50 CL2-623Y 1SFA619403R6233 1x10 0,0185 Azul 17 80 470 5 CL2-623L 1SFA619403R6234 1x10 0,0185 Branco 17 80 (X=0.31,Y=0.32) 155 CL2-623C 1SFA619403R6238 1x10 0,0185 Tensão 380 - 415 VCA Vermelho 15-17 55 625 85 CL2-542R 1SFA619403R5421 1x10 0,0185 Verde 15-17 65 520 130 CL2-542G 1SFA619403R5422 1x10 0,0185 Amarelo 15-17 65 590 60 CL2-542Y 1SFA619403R5423 1x10 0,0185 Azul 15-17 65 470 10 CL2-542L 1SFA619403R5424 1x10 0,0185 Branco 15-17 65 (X=0.31,Y=0.32) 395 CL2-542C 1SFA619403R5428 1x10 0,0185 Sinaleiros compactos CL2 2    1SFC151054K0201 | Sinaleiros compactos ABB 1SFC151338V0001 CL2-506R CL2-506G 1SFC151339V0001 CL2-506Y 1SFC151340V0001 CL2-506L 1SFC151341V0001 CL2-506C 1SFC151342V0001

Dados técnicos sinaleiros compactos   Sinaleiros compactos ABB  | 1SFC151054K0201 |     3 Dados técnicos Grau de proteção da parte frontal IP66, IP67 e IP69 (verificar no Catálogo Geral para identificar) Grau de proteção dos terminais IP20 Vida operacional ≥50,000 hrs, operando em 25°C, 40~70%rh Estabilzação da tensão Sim Área de conexão Min 1x0.5 mm², Max 2x2.5 mm² Aprovações CCC, CE, UL Temperatura de operação (°C) -25 to +70 Temperatura de armazenagem (°C) -40 to +85 Inflamabilidade V2 (livre de halogéneo e fósforo) Variação da tensão Preparado para -30% a +10% Espessura do painel (mm) 1 a 6 Texto de identificação Sim Torque de aperto 2.0 to 2.3 N•m Torque de aperto cabos M3.5 0.9 N•m Tipo de parafuso do terminal PZ2 Dimensional 30 39 20 13 29

Contato   ©  Copyright ABB.  1SFC151054K0201, janeir o/2015, Pr od ABB Low V oltage Pr oducts / XM   Observação: Nós nos reservamos o direito de fazer alterações  técnicas ou modificar o conteúdo deste documento sem  um aviso prévio. Em relação aos pedidos de compras,  os respectivos documentos devem prevalecer. A ABB  não se responsabiliza de forma alguma por possíveis  erros ou pela falta de informações neste documento. Nós nos reservamos todos os direitos sobre este  documento e o assunto em questão, bem como sobre  as ilustrações aqui contidas. Não é permitido reproduzir,  divulgar para terceiros ou usar este conteúdo - em sua  totalidade ou parte dele - sem o consentimento prévio  por escrito da ABB. © Copyright 2015. Todos os direitos reservados.  ABB Ltda  Suporte técnico Produtos para Eletrificação Av. do Anastácio, 740 05119-900 - São Paulo / SP Telefone: (11) 3688-8886 ABB Atende 0800 014 9111 http://new.abb.com/br/baixa-tensao/catalogos
