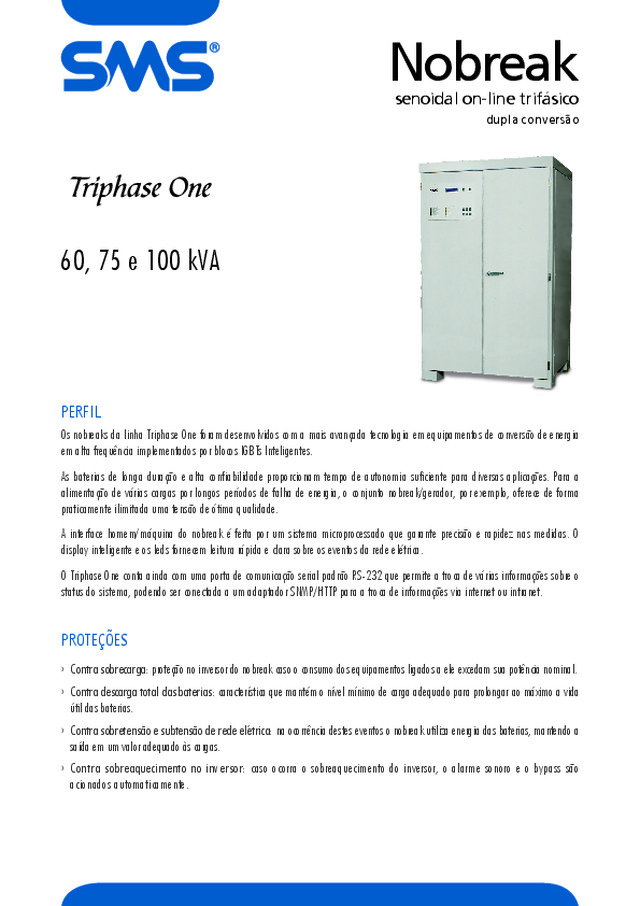

Triphase One

60, 75 e 100 kVA PERFIL Os nobreaks da linha Triphase One foram desenvolvidos com a mais avançada tecnologia em equipamentos de conversão de energia em alta frequência implementados por blocos IGBTs Inteligentes. As baterias de longa duração e alta confiabilidade proporcionam tempo de autonomia suficiente para diversas aplicações. Para a alimentação de várias cargas por longos períodos de falha de energia, o conjunto nobreak/gerador, por exemplo, oferece de forma praticamente ilimitada uma tensão de ótima qualidade. A interface homem/máquina do nobreak é feita por um sistema microprocessado que garante precisão e rapidez nas medidas. O display inteligente e os leds fornecem leitura rápida e clara sobre os eventos da rede elétrica. O Triphase One conta ainda com uma porta de comunicação serial padrão RS-232 que permite a troca de várias informações sobre o status do sistema, podendo ser conectada a um adaptador SNMP/HTTP para a troca de informações via internet ou intranet. PROTEÇÕES ›  Contra sobrecarga: proteção no inversor do nobreak caso o consumo dos equipamentos ligados a ele excedam sua potência nominal.›  Contra descarga total das baterias: característica que mantém o nível mínimo de carga adequado para prolongar ao máximo a vida  útil das baterias. ›  Contra sobretensão e subtensão de rede elétrica: na ocorrência destes eventos o nobreak utiliza energia das baterias, mantendo a  saída em um valor adequado às cargas. ›  Contra sobreaquecimento no inversor: caso ocorra o sobreaquecimento do inversor, o alarme sonoro e o bypass são  acionados automaticamente. Nobreak senoidal on-line trifásico dupla convers�o

DIAGRAMA DE BLOCOS CARACTERÍSTICAS GERAIS ›  Nobreak senoidal on-line dupla conversão trifásico. ›  Display inteligente: mostra informações sobre status de gerenciamento de energia do sistema. ›  Interação com o display por meio de teclado: as mensagens mostradas no display podem ser acessadas a partir do acionamento das  teclas de direção. ›  Bypass acionado automaticamente em caso de falha ou sobrecarga no inversor. ›  Bypass acionado manualmente para verificação do nobreak internamente. ›  Transformador isolador do inversor (isolação galvânica):  a saída do equipamento está isolada da entrada por meio de um  transformador isolador (isolação galvânica), garantindo maior proteção à carga. ›  Comunicação inteligente: por meio das interfaces RS-232 ou RS-485 (opcional), é possível monitorar informações sobre as condições  de funcionamento do nobreak, como tensão de entrada e saída, frequencia, bypass, entre outras. ›  Inversor sincronizado com a rede: esta característica garante a compatibilidade entre os equipamentos ligados ao nobreak com outros  conectados diretamente à rede elétrica. Em caso de falha no inversor, a carga é transferida para o bypass, sem problemas de interrupções ou diferenças de fase. ›  Recarga automática das baterias: mantém as baterias em condições de operação a plena carga, aumentando a autonomia e a sua  vida útil. ›  Alarme audiovisual intermitente para o final do tempo de autonomia: alarme visual (leds) que presta informações tais como  retificador em funcionamento, inversor operando, condições de funcionamento do banco de baterias, defeito, condição de bypass etc. ›  Adaptador de rede SNMP/HTTP - Net Agent II (opcional): permite ao usuário monitorar e controlar o nobreak via protocolo TCP/IP. ›  Shutdown programável na ausência de rede elétrica: com software de controle é possível agendar o desligamento do nobreak caso  ocorra falha no fornecimento de energia elétrica. Se a rede for restabelecida, o equipamento será religado automaticamente (restore). ›  Configuração de entrada e saída: modelos disponíveis com entrada 380V ou 220V e saída 220V trifásicas.

ESPECIFICAÇÕES TÉCNICAS TRIPHASE ONE μTO60000 μTO75000 μTO100000 CARA CTERÍSTIC AS DE ENTRAD A Tensão Nominal Trifásica [V~] 220 380 220 380 220 380 Variação Máxima de Tensão ± 15% Frequência Nominal  [1] [Hz] 60 ± 4% Conexão de Entrada Barra de Terminais (Bornes) CARA CTERÍSTIC AS DE SAÍD A Potência Máxima  [2] 60kVA/48kW 75kVA/60kW 100kVA/80kW Fator de Potência 0,8 Tensão Nominal Trifásica [V~] 220 Fator de Crista 3 Regulação Estática para carga resistiva ± 1% Regulação Dinâmica para carga resistiva ≤ 6% Variação de defasagem entre as tensões 120º ± 3% Frequência [Hz] 60 ± 0,1% (na ausência total de rede) Forma de Onda no Inversor Senoidal Pura Distorção Harmônica (THD) com 100% de Carga Resistiva 5% Conexão de Saída Barra de Terminais (Bornes) Rendimento a plena carga (DC/AC) 92% Sobrecarga Acima de 100%, transfere para bypass CARA CTERÍSTIC AS GERAIS Bypass Automático e Manual Isolação Galvânica Sim Tempo de Transferência Zero Nível de ruído máximo [dB] ≤ 64 (1,5 metros de distância) Conexão de Baterias Externas Barras de Terminais (Bornes) Comunicação Inteligente RS-232 Grau de Proteção IP20 Baterias Externas Banco com 30 baterias de 12Vdc Peso Líquido [kg] 1100 1235 1430 Peso Bruto [kg] 1265 1400 1595 Dimensões AlturaLarguraProfundidade [mm] 18001100 800 190015001000 Faixa de Temperatura [ºC] 0-45 Umidade Relativa 95% (sem condensação) [1]  Para frequências além desta tolerância o modo Bypass é automaticamente desabilitado. [2]  A potência máxima por fase é igual a Potência Máxima de saída dividido por três. O percentual de desbalanceamento de carga entre fases não deve ser superior a 30%. TRIPHASE ONE  •  60, 75 e 100 kVA

As informações contidas neste catálogo poderão sofrer alterações sem prévio aviso. Imagens meramente ilustrativas.  Abr/201 1. ET002401 1-02 - CA TAL23800. SOFTWARE UPSILON -  SOFTWARE PARA COMUNICAÇÃO INTELIGENTE. ›  Mensagens de alerta via e-mail ou celular.›  Shutdown e Restore.›  Detecção automática de anormalidades na rede elétrica ou de baixa autonomia do nobreak.›  Exibição das condições de trabalho do nobreak como temperatura, tensão, carga consumida, frequência da rede elétrica etc., por meio  de mostradores analógicos, digitais e por blocos.  ›  UPSilon 2000: acompanha o produto. Compatível com Novell, Windows, Linux e  FreeBSD.›  UPSilon for UNIX (opcional) - compatível com sistemas UNIX, como: Sun Solaris, HP-UX, IBM AIX, SCOUnix etc. NET AGENT II -  ADAPTADOR DE REDE SNMP/HTTP   (OPCIONAL) ›  Permite gerenciamento local ou remoto do nobreak via protocolo TCP/IP.›  Shutdown e gerenciamento de múltiplos computadores ligados ao mesmo nobreak inteligente.›  Funciona com diversos gerenciadores SNMP, como: HP Openview, IBM Netview, Sun Net Manager, Novell NMS, Accton Acc View etc.›  Compatível com os navegadores mais utilizados no mercado (Internet Explorer, Mozilla Firefox etc.).›  Registra as ocorrências da rede elétrica e do funcionamento do nobreak com data, hora e tipo de evento. DISPLAY INTELIGENTE ›  Display  de  cristal  líquido  com  back  light  permite  uma  visualização  rápida  e  segura  do  gerenciamento de energia realizado pelo nobreak. ›  Através desse display, o usuário não necessita sair da tela do seu aplicativo para entrar na tela  de gerenciamento do software especifico, como acontece na maioria dos nobreaks inteligentes. ›  É possível acompanhar em tempo real as principais ocorrências da rede elétrica e funções realizadas pelo nobreak. ›  Algumas informações são exibidas em forma de gráfico de barras, o que facilita muito a visualização. ›  As telas abaixo demonstram as informações obtidas no display do nobreak:
