As condições normais de ventilação em bancos de capacitores listadas abaixo estão de acordo com a IEC61439-1 .
- Temperatura máxima na sala elétrica: ≤ 40°C
- Temperatura média na sala elétrica em 24 horas: ≤ 35°C
- Temperatura mínima na sala elétrica: ≤ 5°C
- Altitude máxima para instalação: ≤ 2000m
Um dos principais motivos para se instalar ventilação forçada em bancos de capacitores se deve ao fato de que as células capacitivas são sensíveis ao calor. Sua vida útil é reduzida se expostos a temperaturas elevadas. A própria célula capacitiva dissipa calor, que somado ao calor dissipado pelas outras células, eleva a temperatura dentro do cubículo e faz com que os capacitores percam sua vida útil. Por isso os painéis de correção do FP devem ter ventiladores e exaustores garantindo a circulação do ar.
Regras de ventilação
- Banco de capacitores convencionais
Capacitores, contatores, disjuntores e conexões elétricas dissipam calor. Estas perdas geram aproximadamente 2,5 W/kVAr de calor. Para dimensionar a ventilação pode-se considerar 1 m³/kVAr. Ao lado segue uma tabela orientadora, que a Schneider Electric recomenda a seus parceiros para dimensionar a ventilação em bancos de capacitores:

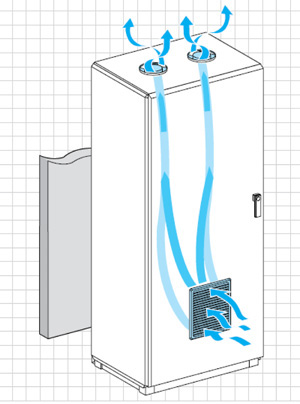

As seguintes instruções de ventilação devem ser seguidas para bancos convencionais:
- O ar dentro do painel deve fluir de baixo para cima.
- Recomenda-se que coloque exaustores no topo do painel.
- A entrada deve ser a mais baixa possível para melhor ventilação.
- A entrada de ar deve ter o dobro da área da saída de ar.
- As aberturas para circulação do ar devem ser compatíveis com a classificação de segurança (IP).
- Os capacitores devem ser montados na vertical e perfilados, de modo que se facilite a circulação do ar dentro do painel.
- Deve haver, pelo menos, 100 mm entre o ventilador e os módulos ou componentes.
- A grelha de entrada de ar não deve ser obstruída por um componente ou módulo.
- Sempre deixar uma distância mínima de 600 mm entre o painel e a parede, para um painel com acesso frontal, e um espaço mínimo de 1000 mm para o painel com acesso traseiro. Isso permite ter uma boa ventilação.
2. Banco de capacitores com reatores dessintonizados
Capacitores, contatores, disjuntores, conexões elétricas e principalmente os reatores de dessintonia dissipam calor. Estas perdas geram aproximadamente 9 W/kVAr de calor dentro do banco de capacitores. Para dimensionar a ventilação pode-se considerar 2,5 m³/kVAr, abaixo segue uma tabela orientadora, que a Schneider Electric recomenda a seus parceiros para dimensionar a ventilação em bancos de capacitores.
Este tipo de instalação sempre deve ter ventilação forçada:

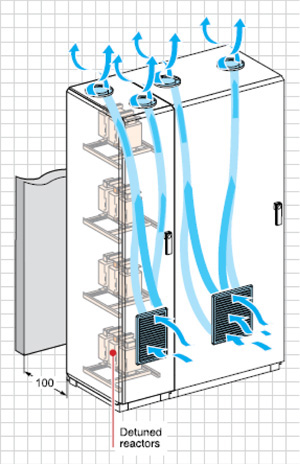

As seguintes instruções de ventilação devem ser seguidas para bancos dessintonizados:
- Os reatores de dessintonia devem ser instalados em um painel separado dos capacitores, e/ou no mesmo painel, porém em um compartimento separado, pois eles dissipam muito calor
- A parte do painel contendo os capacitores deve ser ventilada de acordo com as instruções para bancos capacitor convencionais .
- A parte do painel contendo os reatores deve ser ventilada de acordo com a potência dissipada.
- Os reatores devem ser montados na vertical, em estruturas amagnéticas, para evitar a magnetização do painel.
AUTOR: Jonatas Firmino
